Série XE GPON OLT / EPON OLT WEB MANUEL D'UTILISATION

10G * 4 ports SFP+uplink, 4EPON OLT,commutateur fibre L3, gestion WEB, ONU déverrouillé, compatible avec HUAWEI ZTE VSOL et autres ONTs

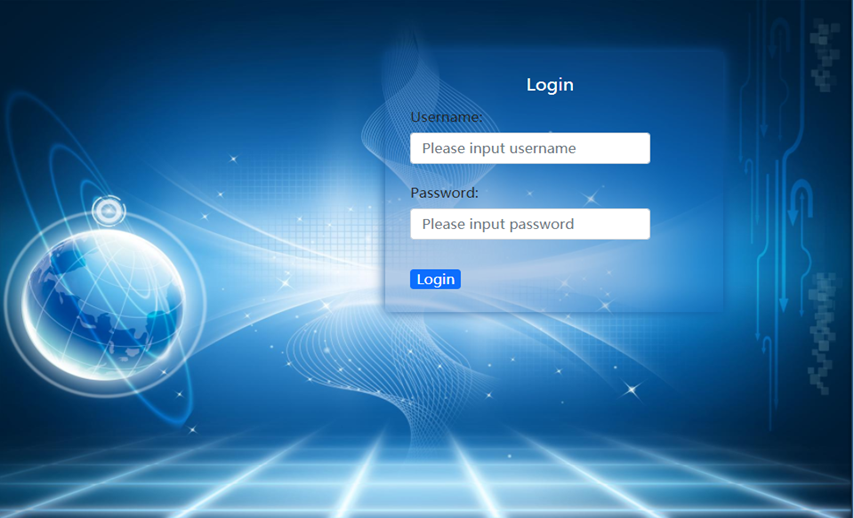

L'adresse de gestion par défaut de l'OLT est 192.168.168.1, le PC est configuré comme l'adresse 192.168.168.X, et le câble réseau est connecté au port MGMT pour accéder à l'OLT. Le nom d'utilisateur et le mot de passe par défaut sont admin/admin.

Figure 1-1

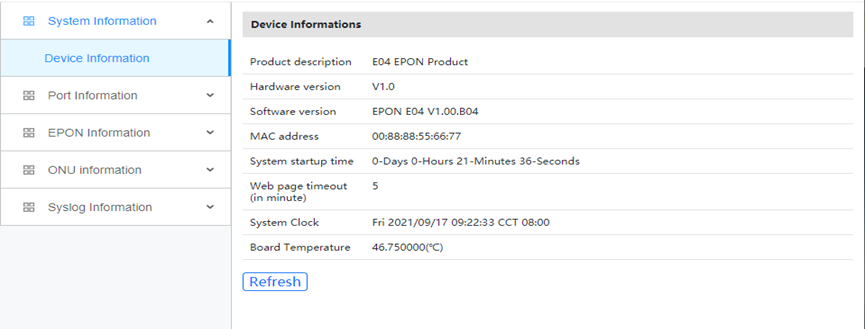

1.1.2 Informations sur l'appareil

1. cliquez sur Moniteur-> Informations sur le système-> Informations sur le périphérique

2. Cette page affiche des informations telles que la description de l'appareil, la version du matériel, la version du logiciel et l'adresse MAC.

Figure 1-2

1.2 Informations sur les ports

Les informations sur les ports affichent l'état des ports de l'appareil, les statistiques sur le trafic des ports et les informations sur les modules optiques de liaison montante.

1.2.1 Informations de base

1. cliquez sur Moniteur-> Informations sur le port-> Informations de base

2. Cette page affiche l'état du port, la priorité, la vitesse, le MTU, la description et d'autres informations.

Figure 1-3

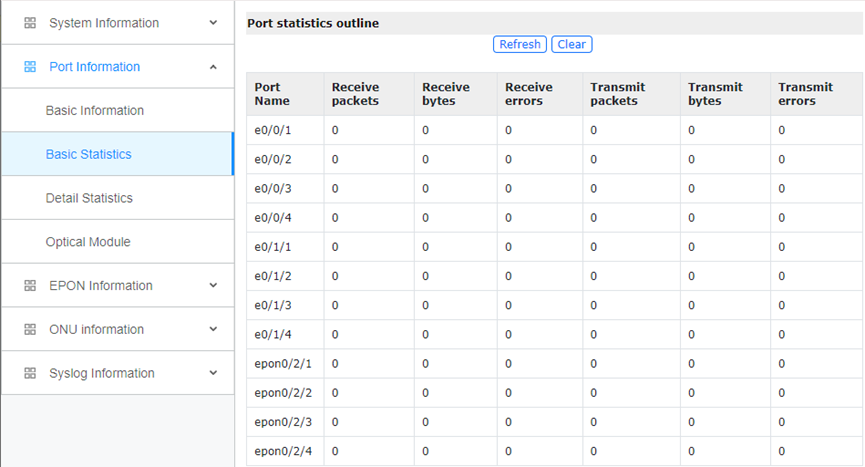

1.2.2 Statistiques de base

1. cliquez sur Moniteur-> Informations sur le port-> Statistiques de base

2. Cette page affiche des statistiques simples sur les paquets transmis et reçus par le port.

Figure 1-4

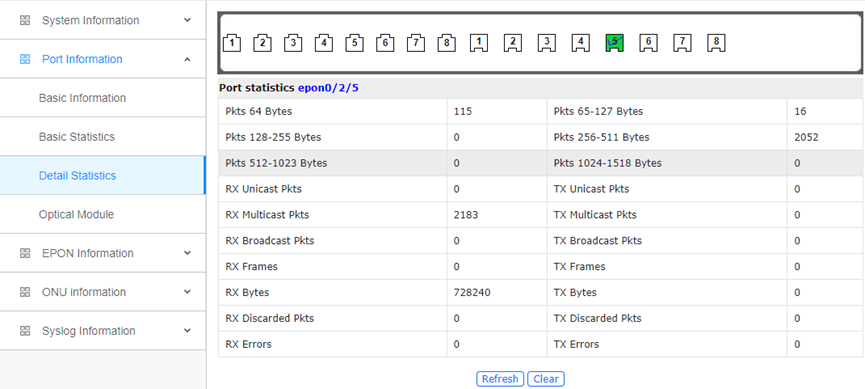

1.2.3 Statistiques détaillées

1. cliquez sur Moniteur->Informations sur les ports->Détail des statistiques

2. Cette page affiche des statistiques détaillées sur les paquets reçus et transmis sur le port.signifie linkupsignifie linkdown， désigne le port actuellement sélectionné.

Figure 1-5

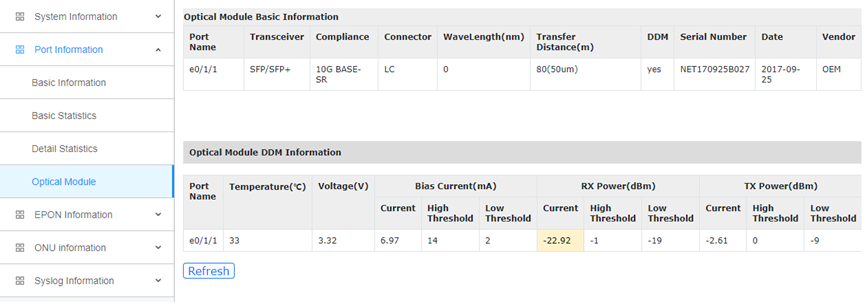

1.2.4 Module optique

1. cliquez sur Moniteur->Informations sur les ports->Module optique

2. Cette page affiche les informations de base et les informations DDM du module optique du port de liaison montante.

Figure 1-6

1.3 Informations sur l'EPON

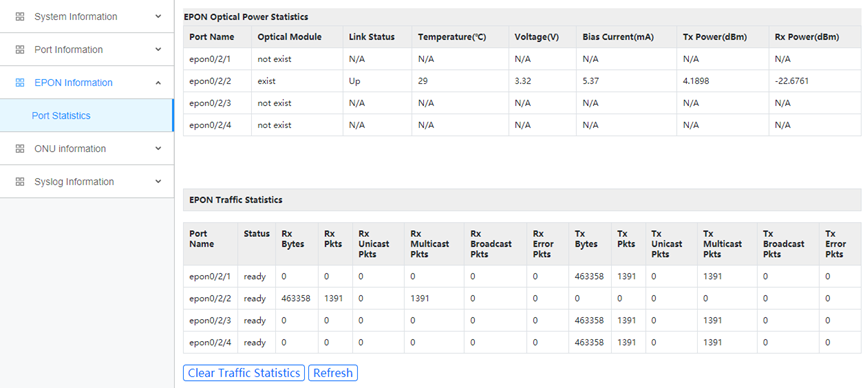

1.3.1 Statistiques sur les ports

1. cliquez sur Moniteur->InformationsEPON->Statistiques du port

2. Cette page affiche les modules optiques des ports PON et les statistiques de trafic des ports PON.

Figure 1-7

1.4 Informations sur l'ONU

Les informations relatives à l'ONU comprennent l'état de l'ONU, l'alimentation, la température et d'autres informations.

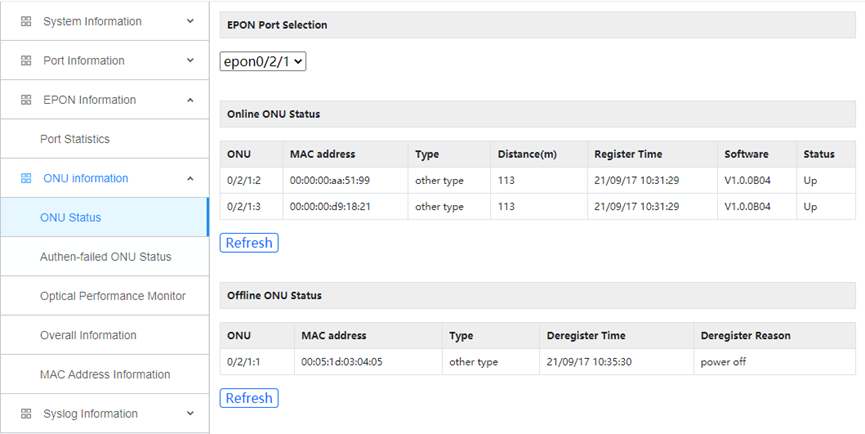

1.4.1 Statut de l'ONU

1. cliquez sur Moniteur->Informations sur l'ONU->État de l'ONU

2. Cette page affiche l'adresse mac de l'ONU, le type, l'heure d'enregistrement et les informations sur le logiciel, etc.

Figure 1-8
