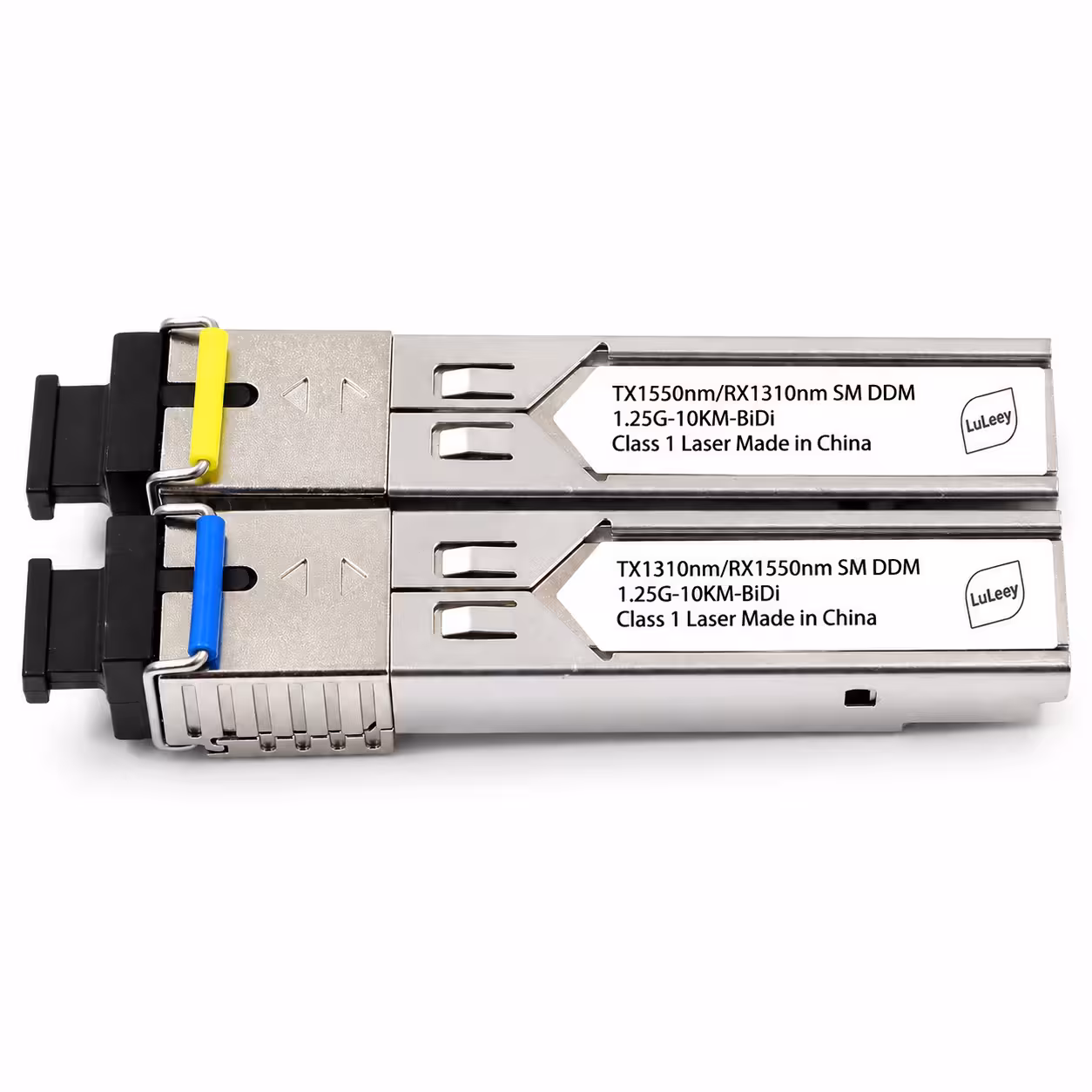

Módulo SFP BiDi de 1,25 G, par de transceptores Gigabit SC SMF de 10 km con DDM

Descripción general del producto

El módulo SFP BiDi Luleey de 1,25 G está diseñado para la transmisión Gigabit Ethernet a través de una única fibra monomodo. Utiliza la tecnología BiDi de división de longitud de onda para transmitir y recibir señales ópticas a través de una única conexión de fibra simplex SC, lo que ayuda a los ingenieros de redes a reducir el uso del núcleo de la fibra sin dejar de mantener un rendimiento óptico estable de 1,25 Gbps.

Esta versión de 10 km está diseñada para enlaces de fibra única de corta a media distancia en los que no se requiere un presupuesto óptico de 20 km o 40 km. Es adecuada para edificios de oficinas, redes de campus pequeñas, sistemas de seguridad, redes de cámaras IP, armarios de baja tensión, cableado ODF, convertidores de medios de fibra, routers, conmutadores y la ampliación de redes de acceso.

A diferencia de los módulos SFP de doble fibra estándar, que requieren dos núcleos de fibra, este módulo SFP SC Gigabit utiliza un par de longitudes de onda de 1310 nm y 1550 nm en una única fibra monomodo. Se suministra como un par emparejado, lo que lo hace adecuado para enlaces de fibra Gigabit punto a punto en los que los recursos de fibra son limitados.

En comparación con la versión de 20 km, la versión de 10 km resulta más adecuada para trayectos más cortos y proyectos en los que el coste es un factor determinante. Ofrece un alcance suficiente para numerosas aplicaciones de redes empresariales, de edificios, de campus y de vigilancia, sin necesidad de utilizar innecesariamente un módulo con un presupuesto óptico más elevado.

Luleey ofrece opciones de compatibilidad con las principales plataformas de conmutadores, routers, cortafuegos y convertidores de medios, lo que ayuda a los usuarios a implementar enlaces estables de 1G por fibra única en distintos entornos de red.

Características

• Módulo SFP BiDi de 1,25 G para transmisión Gigabit por fibra única
• Se suministra como un par de transceptores a juego
• Interfaz SC simplex para el despliegue de una sola fibra
• Par de longitudes de onda de 1310 nm / 1550 nm
• Admite una transmisión de hasta 10 km a través de fibra monomodo
• Asistencia para la monitorización diagnóstica digital DDM
• Velocidad de transmisión óptica de 1,25 Gbps
• Tensión de funcionamiento del SFP: 3,3 V
• Diseñado para enlaces Ethernet de fibra única de corta a media distancia
• Diseño de conectores SC para su implantación en ODF, salas de telecomunicaciones, redes de acceso y armarios de corriente débil
• Compatible con conmutadores Gigabit, routers, cortafuegos, convertidores de medios, servidores y tarjetas de red de fibra óptica
• Opciones de codificación compatibles con Cisco, Huawei, MikroTik, Ubiquiti, ZTE, HPE-Aruba, Juniper, Intel, TP-Link, H3C y otras marcas
• Ayuda a ahorrar núcleos de fibra en comparación con los módulos SFP de doble fibra
• Probado en fábrica por Luleey para garantizar un rendimiento óptico estable

Aplicaciones

• Enlaces de fibra óptica Gigabit Ethernet
• Despliegue de redes de fibra única
• Enlaces cortos de fibra óptica entre edificios
• Ampliación de la red de fibra óptica de la oficina
• Conexiones de fibra óptica en el campus
• Seguridad y redes de cámaras IP
• Sistemas de distribución de fibra óptica de ODF
• Sala de telecomunicaciones: acceso por fibra óptica
• Implantación de convertidores de medios de fibra óptica
• Conexión de fibra óptica entre el router y el conmutador
• Enlace ascendente Gigabit de conector a conector
• Conexión de fibra óptica con cortafuegos de red
• Instalación de armarios para corriente débil
• Extensión de Ethernet de corta a media distancia

Especificaciones

¿Por qué elegir un módulo SFP bidireccional de 10 km y 1,25 G?

Un módulo SFP bidireccional de 10 km y 1,25 G es útil cuando una red necesita una transmisión de fibra de Gigabit a través de un núcleo de fibra monomodo, pero el trazado real de la fibra no requiere un módulo de 20 km o 40 km.

Esto ayuda a los usuarios a:

• Ahorrar recursos del núcleo de fibra óptica
• Reducir los costes de cableado
• Ampliar las posibilidades de Gigabit Ethernet más allá de los límites del cable de cobre
• Crear enlaces sencillos de punto a punto con una sola fibra
• Evita el uso excesivo de módulos con un mayor presupuesto óptico
• Implementar conexiones de fibra óptica estables para edificios, campus, sistemas de seguridad y redes de acceso

Para enlaces Ethernet de corta y media distancia, el módulo SFP de fibra única de 10 km de Luleey ofrece un equilibrio práctico entre coste, alcance, compatibilidad y eficiencia en el uso de los recursos de fibra.

Módulo SFP bidireccional de 10 km, 20 km y 40 km

Los módulos SFP BiDi de 10 km, 20 km y 40 km admiten todos la transmisión de 1,25 G por fibra única, pero están diseñados para diferentes presupuestos ópticos.

Elige el módulo SFP de 10 km cuando el recorrido de la fibra sea inferior a 10 km y la pérdida en el enlace sea baja.

Elige la versión de 20 km o 40 km cuando el recorrido sea más largo o cuando el trazado de fibra incluya más conectores, paneles de conexión, adaptadores, puntos ODF o pérdida pasiva.

Cómo funciona la transmisión SFP bidireccional

BiDi significa «transmisión bidireccional». Un módulo SFP BiDi transmite y recibe señales ópticas a través de un único núcleo de fibra utilizando dos longitudes de onda diferentes.

Un par BiDi típico de 1,25 G funciona así:

| Lado | Longitud de onda de transmisión | Longitud de onda de recepción |
|—|—|
| Cara A | 1310 nm | 1550 nm |
| Cara B | 1550 nm | 1310 nm |

Debido a esta combinación de longitudes de onda, los módulos SFP BiDi deben utilizarse en pares compatibles. Dos módulos con la misma dirección de transmisión/recepción (TX/RX) no establecerán una conexión normal.

SFP BiDi SC frente a SFP BiDi LC

Tanto los módulos SFP BiDi SC como los LC admiten la transmisión Gigabit por una sola fibra, pero se utilizan en entornos de cableado diferentes.

Elige la versión SC cuando el cableado de fibra, el panel de conexiones o el cuadro de distribución óptica que ya tengas utilicen conectores SC.

Elige la versión LC cuando tu equipo o sistema de conexión se base en interfaces LC.

SFP BiDi de 1,25 G frente a SFP estándar de doble fibra

| Tipo de módulo | Uso de la fibra | Ideal para |
|—|—|
| SFP estándar de doble fibra | Utiliza dos núcleos de fibra | Enlaces de fibra Gigabit normales con recursos de fibra suficientes |
| Módulo SFP BiDi de 1,25 G | Utiliza un núcleo de fibra | Enlaces de fibra única e implementaciones que ahorran fibra |

Elige un módulo SFP BiDi cuando solo haya un núcleo de fibra disponible o cuando quieras reducir el uso de fibra.

Elige un módulo SFP estándar de doble fibra cuando tu infraestructura de fibra ya cuente con dos núcleos de fibra disponibles.

Notas sobre compatibilidad

Luleey puede proporcionar código compatible con diferentes plataformas de conmutadores, routers, cortafuegos y convertidores de medios. Antes de realizar el pedido, confirma la marca y el modelo del dispositivo para garantizar un reconocimiento correcto y un funcionamiento estable.

Entre las opciones de compatibilidad más habituales se incluyen Cisco, Huawei, MikroTik, Ubiquiti, ZTE, HPE-Aruba, Juniper, Intel, H3C, TP-Link, Arista, Brocade, Extreme, Mellanox y General Coding.

Notas importantes sobre el maridaje

Este transceptor SFP de 1,25 G debe utilizarse con el módulo de longitud de onda opuesta adecuado. Un módulo de 1310 nm (transmisión) / 1550 nm (recepción) debe combinarse con un módulo de 1550 nm (transmisión) / 1310 nm (recepción).

Antes de la implementación, comprueba lo siguiente:

• El tipo de fibra es monomodo
• El tipo de conector es SC
• La distancia de conexión es inferior a 10 km
• Los dos módulos son pares de longitudes de onda A/B emparejados
• El dispositivo anfitrión es compatible con módulos SFP de 1G.
• El código de compatibilidad coincide con la marca del conmutador o del router
• El balance óptico se ajusta a la pérdida real del enlace de fibra óptica
• El dispositivo anfitrión requiere o admite la supervisión de DDM

Preguntas frecuentes

¿Qué es un módulo SFP BiDi de 1,25 G?

Un módulo SFP BiDi de 1,25 G es un transceptor óptico Gigabit que transmite y recibe datos a través de un núcleo de fibra monomodo utilizando dos longitudes de onda diferentes.

¿Para qué sirve este módulo SFP SC de Gigabit?

Se utiliza para enlaces de fibra óptica Gigabit Ethernet, conmutadores, routers, convertidores de medios, cortafuegos de red, sistemas ODF, salas de telecomunicaciones, redes de seguridad y conexiones de fibra óptica de corta a media distancia entre edificios.

¿Este módulo utiliza una fibra o dos?

Utiliza un núcleo de fibra monomodo a través de un conector SC simplex.

¿Este producto se vende por pares?

Sí. Este producto debe suministrarse como un par de transceptores BiDi a juego.

¿Qué longitudes de onda utiliza este módulo?

Utiliza un par de longitudes de onda de 1310 nm y 1550 nm. El lado opuesto debe utilizar el orden inverso de las longitudes de onda.

¿Cuál es la distancia de transmisión?

Esta versión admite una transmisión de hasta 10 km a través de fibra monomodo adecuada.

¿Cuál es la diferencia entre las versiones de 10 km y 20 km?

La versión de 10 km es adecuada para rutas de fibra más cortas y enlaces con menores pérdidas. La versión de 20 km ofrece un mayor margen óptico para enlaces más largos o rutas con mayores pérdidas pasivas.

¿Es compatible con DDM?

Sí. DDM permite supervisar la potencia óptica, la temperatura, la tensión y el estado del láser, siempre que el dispositivo anfitrión lo admita.

¿Cuál es la diferencia entre los módulos SFP BiDi SC y LC?

Los módulos SFP BiDi SC se utilizan a menudo con sistemas ODF, convertidores de medios, salas de telecomunicaciones y redes de acceso. Los módulos SFP BiDi LC son más habituales en conmutadores de alta densidad y equipos ópticos compactos.

¿Es compatible con Cisco, Huawei, MikroTik o Ubiquiti?

Luleey puede proporcionar código compatible con Cisco, Huawei, MikroTik, Ubiquiti, ZTE, HPE-Aruba, Juniper, Intel, TP-Link, H3C y otras plataformas.

¿Puedo utilizarlo con fibra multimodo?

No. Este módulo está diseñado para fibra monomodo.

¿Puedo utilizar dos módulos BiDi del mismo lado a la vez?

No. Los módulos BiDi necesitan pares de longitudes de onda A/B compatibles. Dos módulos con la misma dirección de transmisión/recepción no funcionarán correctamente.

¿Por qué elegir los módulos SFP BiDi de 1,25 G de Luleey para 10 km?

Los módulos SFP Luleey de 10 km y 1,25 G BiDi ofrecen una transmisión Gigabit por fibra única rentable, supervisión DDM, opciones de codificación compatibles y un rendimiento óptico probado en fábrica, lo que garantiza una implementación estable en entornos empresariales, campus, seguridad, telecomunicaciones, ODF y convertidores de medios.
