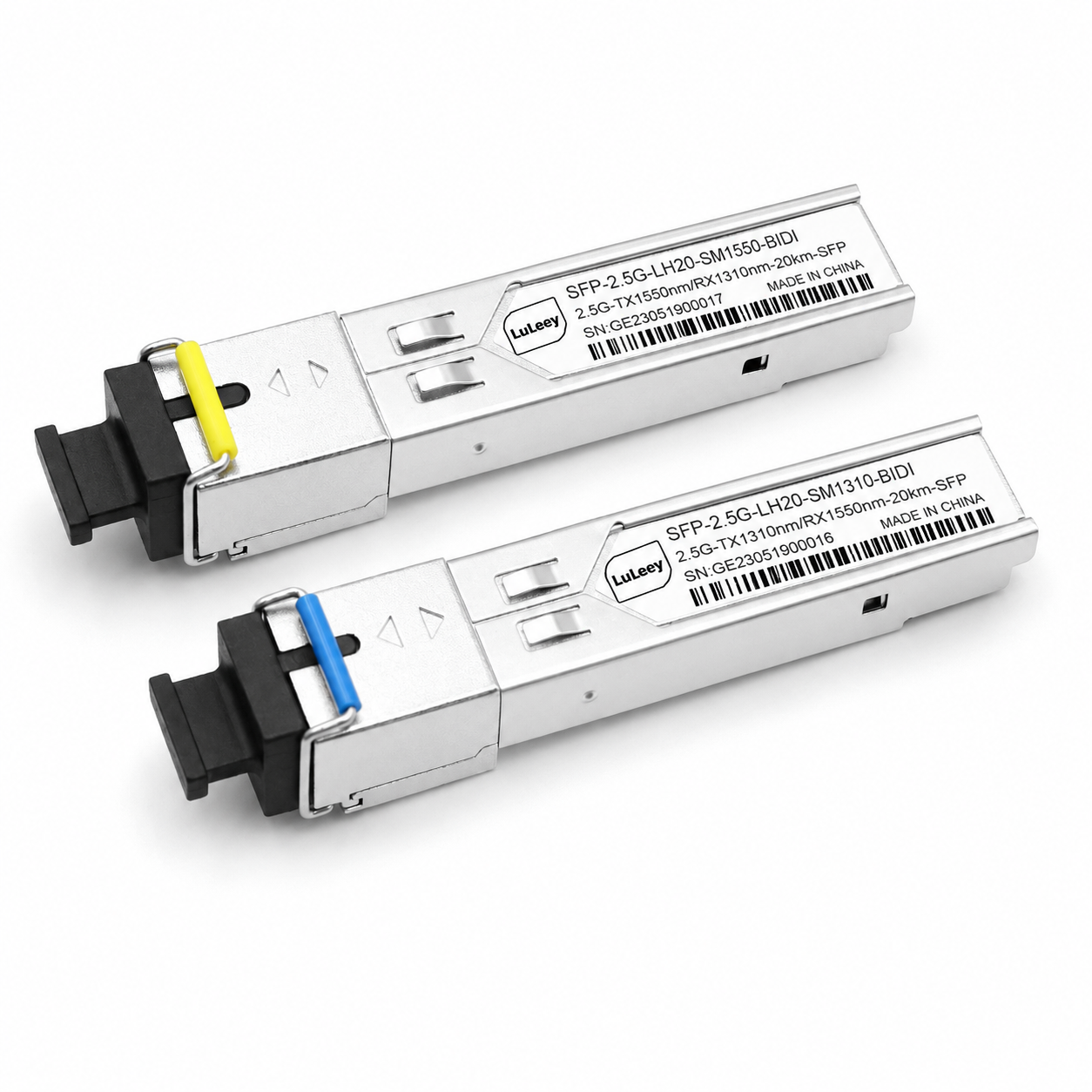

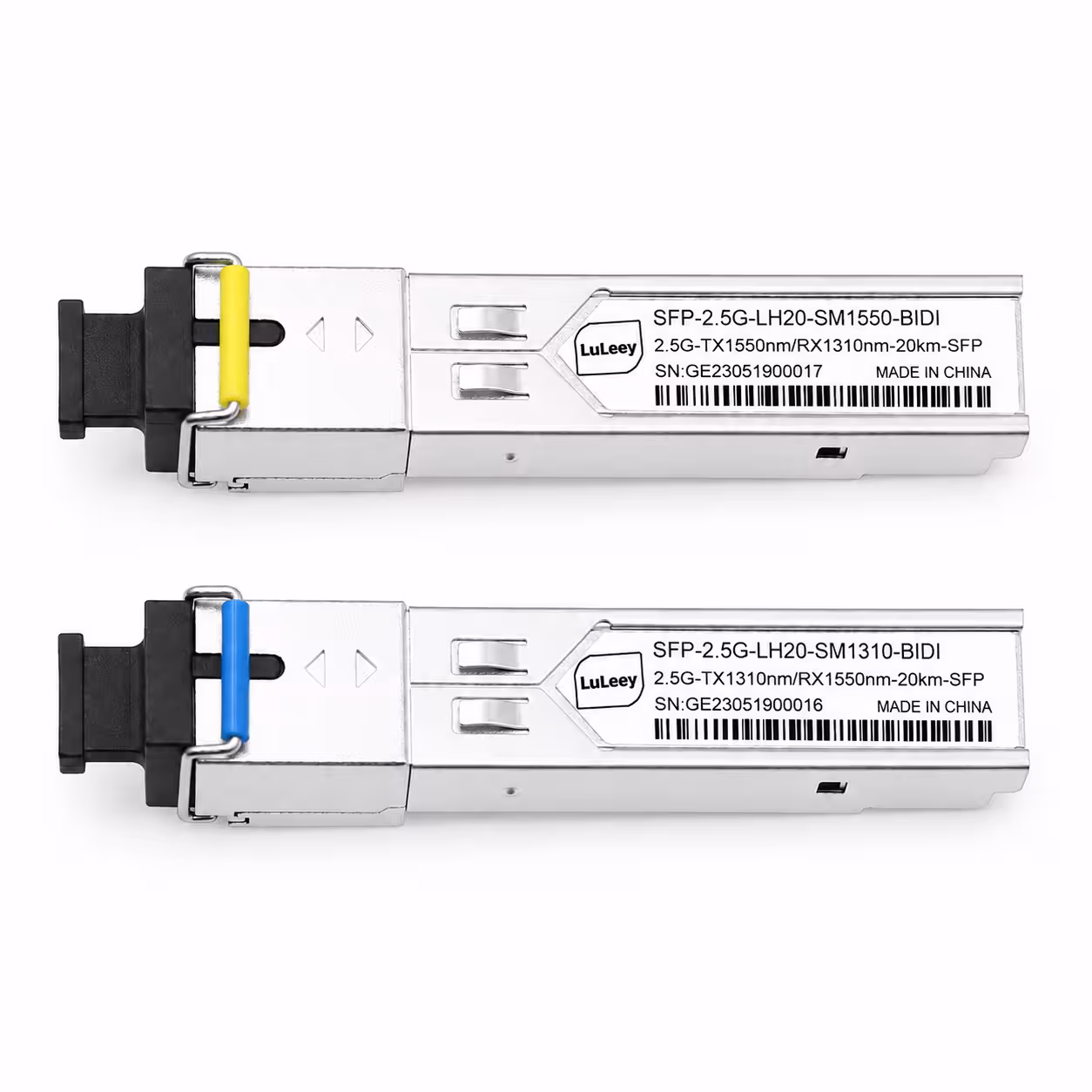

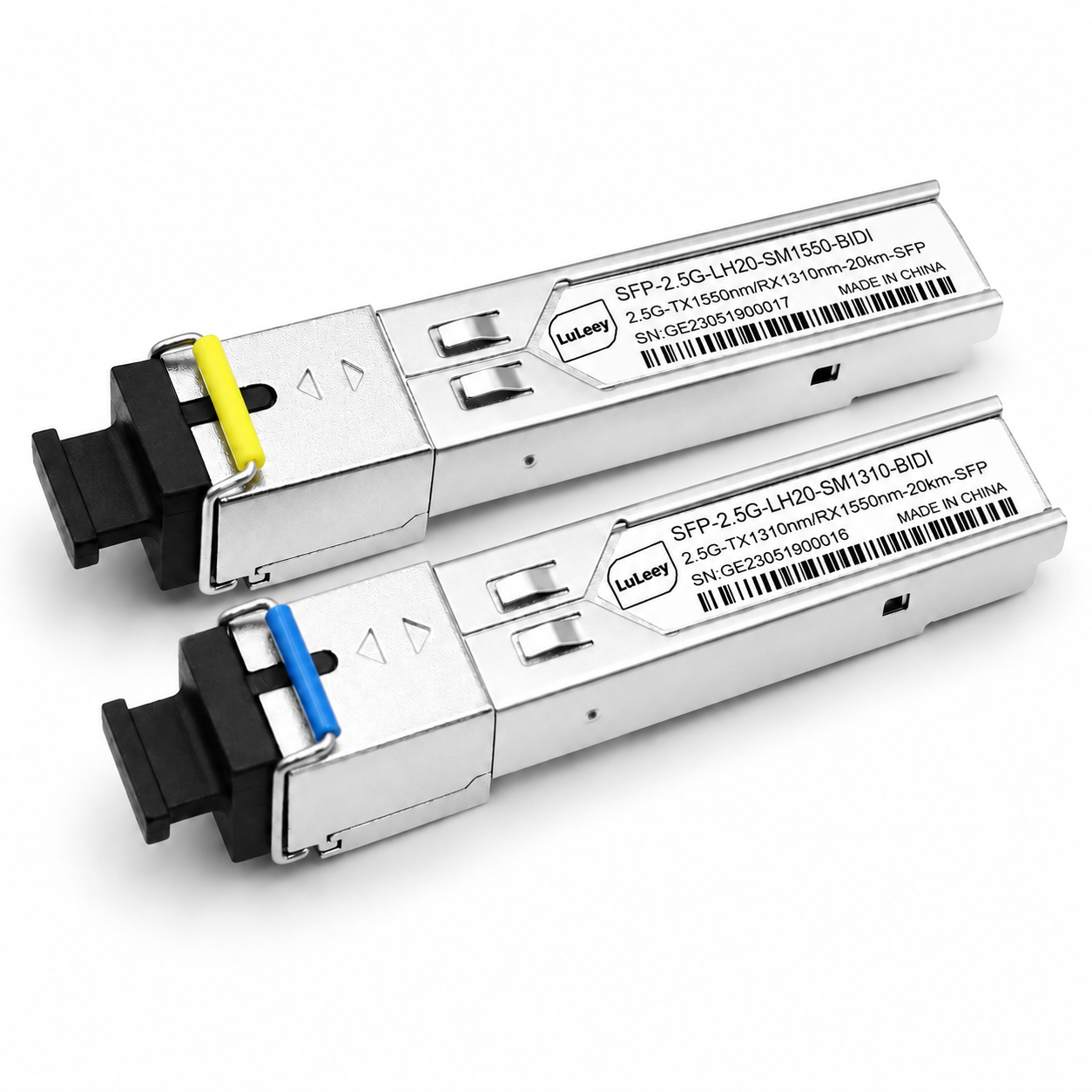

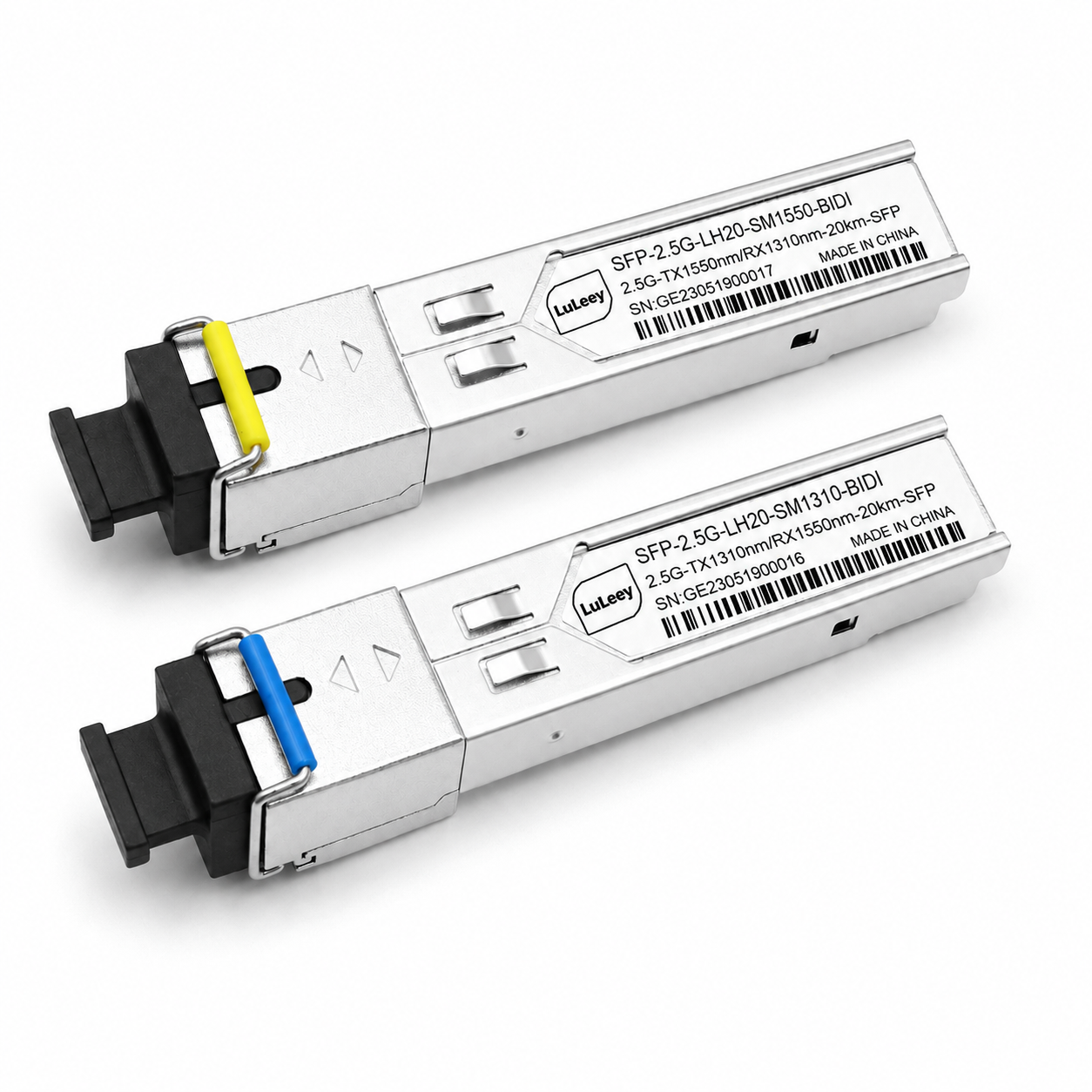

Módulo SFP BiDi de 2,5 G, transceptor SC de modo único y fibra única, 20 km

Descripción general del producto

El módulo SFP BiDi de 2,5 G de Luleey está diseñado para la transmisión óptica a 2,5 Gbps a través de una fibra monomodo. Utiliza la tecnología BiDi de división por longitud de onda para transmitir y recibir señales ópticas a través de una única conexión de fibra simplex SC, lo que ayuda a los ingenieros de redes a ahorrar recursos de fibra al actualizar los enlaces ópticos de Gigabit a 2,5 G.

Esta versión de 20 km es adecuada para enlaces de fibra única de 2,5 G más largos que la versión de 10 km. Resulta útil para conexiones de fibra entre edificios, redes de campus, redes de acceso, salas de telecomunicaciones, sistemas ODF, armarios de corriente débil, convertidores de medios de 2,5G, routers, conmutadores y proyectos de ampliación de acceso de banda ancha.

A diferencia de los módulos SFP de doble fibra estándar, que requieren dos núcleos de fibra, este módulo SFP SC BiDi utiliza un par de longitudes de onda de 1310 nm/1550 nm en una única fibra monomodo. Debe utilizarse junto con el módulo de longitud de onda opuesta adecuado para crear un enlace BiDi normal.

En comparación con la versión de 10 km, la versión de 20 km ofrece mayor margen óptico para trayectos más largos o enlaces con mayor pérdida pasiva. En comparación con la versión LC, esta versión SC resulta más adecuada para sistemas ODF, salas de telecomunicaciones, equipos de acceso, convertidores de medios, armarios de corriente débil y entornos de cableado de fibra SC ya existentes.

Luleey ofrece opciones de programación compatibles con diferentes plataformas de conmutadores, routers y convertidores de medios, lo que ayuda a los usuarios a implementar enlaces ópticos estables de 2,5G con una sola fibra en entornos de red reales.

Características

• Módulo SFP BiDi de 2,5G para transmisión óptica por fibra única
• Admite una velocidad de transmisión de datos de 2,5 Gbps
• Conector SC simplex para el despliegue de una sola fibra
• Transmisión por fibra monomodo
• Par de longitudes de onda de 1310 nm / 1550 nm
• La tecnología BiDi contribuye a ahorrar núcleos de fibra óptica
• Admite una transmisión de hasta 20 km a través de fibra monomodo
• Formato SFP conectable en caliente
• Apto para conmutadores de 2,5G, routers, equipos de acceso y convertidores de medios
• Diseño de conectores SC para su implantación en ODF, salas de telecomunicaciones, redes de acceso y armarios de corriente débil
• Opciones de codificación compatibles con las principales marcas de equipos de red
• Adecuado para actualizar determinados enlaces de fibra de 1G a 2,5G
• Probado en fábrica por Luleey para garantizar un rendimiento óptico estable

Aplicaciones

• Enlaces de fibra óptica Ethernet de 2,5 G
• Despliegue de redes de fibra única
• Enlace ascendente del conmutador 2,5G
• Conexión de fibra óptica entre el router y el conmutador
• Implementación del convertidor de medios 2,5G
• Enlaces de fibra óptica entre edificios
• Redes de fibra óptica en el campus
• Sala de telecomunicaciones: acceso por fibra óptica
• Sistemas de distribución de fibra óptica de ODF
• Instalación de armarios para corriente débil
• Ampliación del acceso a banda ancha
• Ampliación de la red de fibra óptica para empresas
• Proyectos de ahorro de recursos de fibra
• Enlaces ópticos de 2,5G de mayor longitud

Especificaciones

¿Por qué elegir un módulo SFP BiDi de 2,5 G con un alcance de 20 km?

Un módulo SFP bidireccional de 2,5 G con un alcance de 20 km resulta útil cuando una red necesita una transmisión óptica superior a un gigabit a través de un núcleo de fibra monomodo en tramos de fibra de mayor distancia o con mayores pérdidas.

Esto ayuda a los usuarios a:

• Ahorrar recursos del núcleo de fibra óptica
• Actualizar los enlaces de 1G seleccionados a 2,5G
• Amplía el alcance de la red Ethernet de 2,5 G más allá de los límites del cable de cobre
• Reducir el coste del cableado utilizando un único núcleo de fibra óptica
• Conectar edificios, redes de campus, salas de telecomunicaciones y equipos de acceso
• Ofrece un presupuesto óptico superior al de los módulos de 10 km
• Establecer enlaces ópticos punto a punto estables de 2,5G

Para conexiones entre edificios, salas de telecomunicaciones, sistemas ODF y rutas de fibra óptica en campus, el módulo SFP de fibra única de 20 km de Luleey ofrece un equilibrio práctico entre alcance, coste, compatibilidad y rendimiento.

Módulo SFP bidireccional de 2,5 G, 10 km frente a 20 km

Tanto la versión de 10 km como la de 20 km admiten la transmisión de 2,5 G por fibra única, pero están diseñadas para diferentes presupuestos ópticos.

Elige la versión de 10 km cuando el recorrido de la fibra óptica sea inferior a 10 km y la pérdida de señal sea baja.

Elige la versión de 20 km cuando el recorrido sea más largo o cuando el trazado de fibra incluya más conectores, paneles de conexión, adaptadores, puntos ODF o pérdida pasiva.

SFP BiDi SC frente a SFP BiDi LC

Elige esta versión SC cuando tu ODF, panel de conexiones, caja de terminales de fibra o red de acceso actuales utilicen interfaces de fibra SC.

Elige la versión LC cuando tu equipo o sistema de conexión utilice interfaces de fibra LC.

Cómo funciona la transmisión BiDi

BiDi significa «transmisión bidireccional». Un módulo SFP BiDi transmite y recibe señales ópticas a través de un único núcleo de fibra utilizando dos longitudes de onda diferentes.

Un par BiDi típico de 2,5G funciona así:

| Lado | Longitud de onda de transmisión | Longitud de onda de recepción |
|—|—|
| Cara A | 1310 nm | 1550 nm |
| Cara B | 1550 nm | 1310 nm |

Debido a esta combinación de longitudes de onda, los módulos SFP BiDi deben utilizarse en pares coincidentes. Dos módulos con la misma dirección de longitud de onda no establecerán una conexión normal.

Notas sobre compatibilidad

Luleey puede proporcionar código compatible con diferentes plataformas de conmutadores, routers y convertidores de medios. Antes de realizar el pedido, confirma la marca y el modelo del dispositivo para garantizar un reconocimiento correcto y un funcionamiento estable.

Entre las opciones de compatibilidad más habituales se incluyen Cisco, Huawei, H3C, Juniper, TP-Link, ZTE, Ubiquiti, MikroTik, Intel, HPE-Aruba, Arista, Brocade, Extreme, Mellanox y General Coding.

Notas importantes sobre el maridaje

Este transceptor SFP de 2,5G debe utilizarse con el módulo de longitud de onda opuesta adecuado. Un módulo de 1310 nm (TX) / 1550 nm (RX) debe combinarse con un módulo de 1550 nm (TX) / 1310 nm (RX).

Antes de la implementación, comprueba lo siguiente:

• El dispositivo anfitrión es compatible con módulos SFP de 2,5G.
• El tipo de fibra es monomodo
• El tipo de conector es SC
• La distancia de conexión es de menos de 20 km
• Los dos módulos son pares de longitudes de onda A/B emparejados
• El código de compatibilidad coincide con la marca del conmutador o del router
• El balance óptico se ajusta a la pérdida real del enlace de fibra óptica
• El dispositivo anfitrión requiere o admite la supervisión de DDM

Preguntas frecuentes

¿Qué es un módulo SFP BiDi de 2,5G?

Un módulo SFP BiDi de 2,5G es un transceptor óptico que admite una transmisión de 2,5 Gbps a través de un núcleo de fibra monomodo utilizando dos longitudes de onda diferentes.

¿Para qué sirve este transceptor SFP de 2,5G?

Se utiliza para enlaces de fibra óptica Ethernet de 2,5G, conmutadores de 2,5G, routers, convertidores de medios, equipos de acceso, redes de campus, salas de telecomunicaciones, sistemas ODF y enlaces ópticos entre edificios.

¿Este módulo utiliza una fibra o dos?

Utiliza un núcleo de fibra monomodo a través de un conector SC simplex.

¿Qué longitudes de onda utiliza este módulo?

Utiliza un par de longitudes de onda de 1310 nm y 1550 nm. El lado opuesto debe utilizar el orden inverso de las longitudes de onda.

¿Hay que utilizarlo por pares?

Sí. Los módulos SFP BiDi deben utilizarse en pares de longitudes de onda A/B compatibles.

¿Qué conector utiliza este módulo?

Esta versión de 20 km utiliza un conector simplex SC.

¿Este módulo es monomodo o multimodo?

Se trata de un módulo SFP monomodo.

¿Cuál es la distancia de transmisión?

Esta versión admite una transmisión de hasta 20 km a través de fibra monomodo adecuada.

¿Cuál es la diferencia entre las versiones de 10 km y 20 km?

La versión de 10 km es adecuada para tramos de fibra más cortos y enlaces con menores pérdidas. La versión de 20 km ofrece un mayor margen óptico para tramos más largos o enlaces con mayores pérdidas pasivas.

¿Cuál es la diferencia entre los módulos SFP BiDi SC y LC?

Los módulos SFP BiDi SC se utilizan a menudo con sistemas ODF, convertidores de medios, salas de telecomunicaciones, equipos de acceso y armarios de corriente débil. Los módulos SFP BiDi LC son más habituales en puertos SFP compactos, conmutadores de alta densidad, routers y equipos ópticos modernos.

¿Es este módulo compatible con Cisco, Huawei o MikroTik?

Luleey puede proporcionar código compatible con Cisco, Huawei, H3C, Juniper, TP-Link, ZTE, Ubiquiti, MikroTik, Intel, HPE-Aruba y otras plataformas. Por favor, confirma el modelo del dispositivo antes de realizar el pedido.

¿Puedo utilizarlo en un puerto SFP de 1G?

Normalmente no. Este módulo está diseñado para funcionar con SFP de 2,5 G. Utiliza un módulo SFP de 1,25 G si el dispositivo host solo admite SFP Gigabit estándar.

¿Por qué elegir los módulos SFP BiDi de 2,5G de Luleey?

Los módulos SFP Luleey 2,5G BiDi ofrecen transmisión óptica de 2,5G por fibra única, conectividad monomodo SC, opciones de compatibilidad y un rendimiento probado en fábrica para su implementación en entornos empresariales, de acceso, de campus, de telecomunicaciones, ODF y convertidores de medios.
