XEシリーズ GPON OLT WEB USER MANUAL

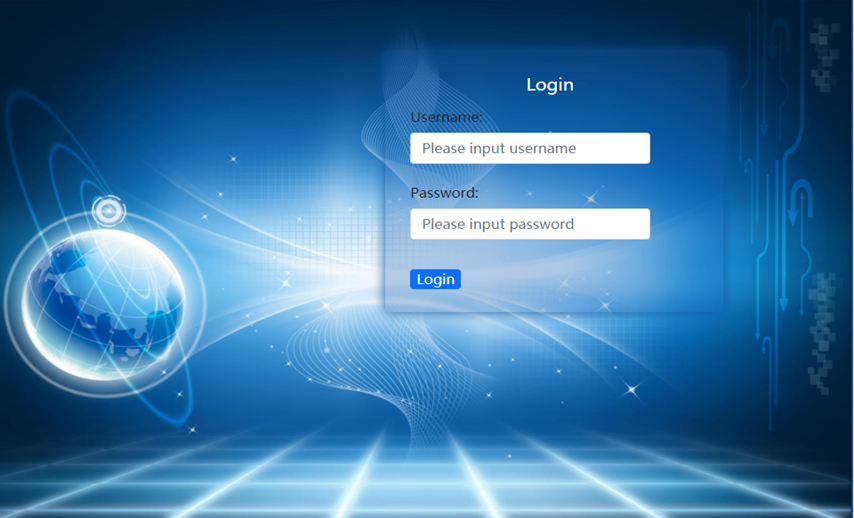

1.1.1 ログイン OLT

OLTのデフォルト管理アドレスは192.168.168.1であり、PCは192.168.168.Xのアドレスとして設定され、OLTにアクセスするためにネットワークケーブルがMGMTポートに接続される。デフォルトのユーザー名とパスワードは admin/admin です。

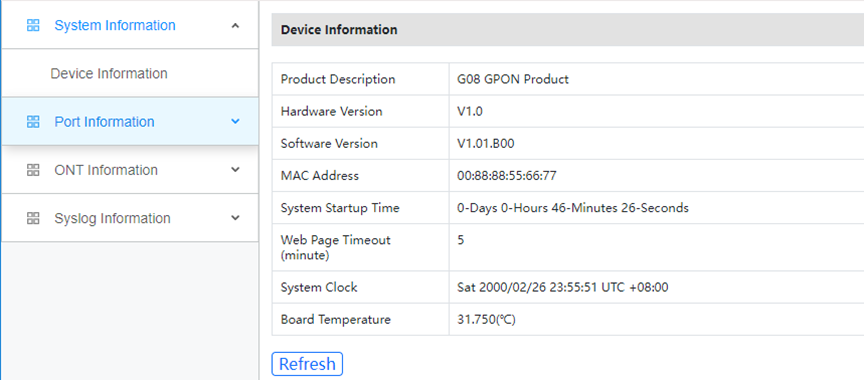

1.1.2 デバイス情報

1.モニター]->[システム情報]->[デバイス情報]をクリックします。

2.このページには、製品の説明、ハードウェアのバージョン、ソフトウェアのバージョン、MACアドレスなどの情報が表示されます。.

1.2 ポート情報

ポート情報には、デバイス・ポートのステータス、ポート・トラフィック統計、およびアップリンク光モジュール情報が表示されます。.

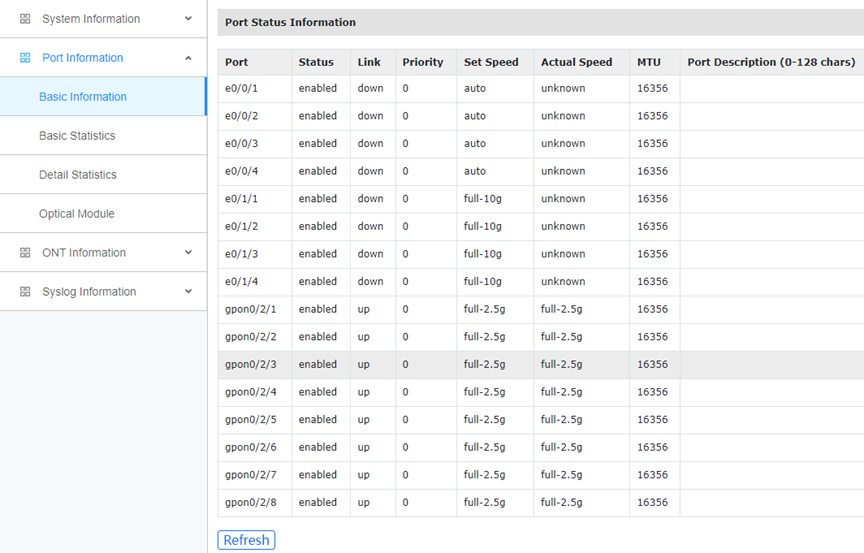

1.2.1 基本情報

1.モニター」→「ポート情報」→「基本情報」をクリックします。

2.このページには、ポートのステータス、プライオリティ、スピード、MTU、説明などが表示されます。.

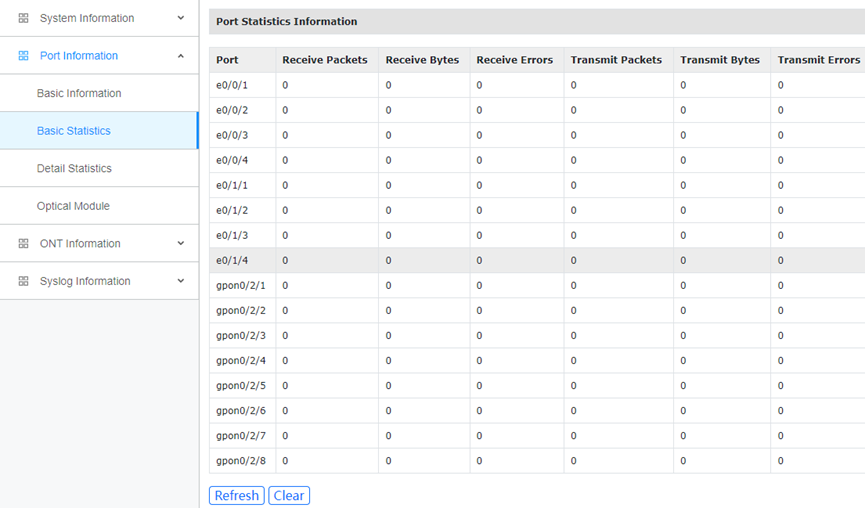

1.2.2 基本統計

1.モニター」→「ポート情報」→「基本統計情報」をクリックします。

2.このページは、ポートが送受信するパケットに関する簡単な統計情報を表示します。.

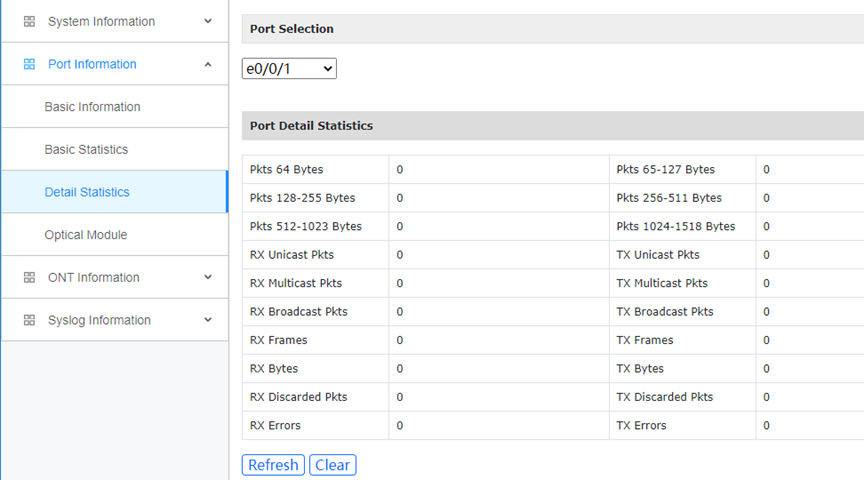

1.2.3 詳細統計

1.モニター]->[ポート情報]->[詳細統計情報]をクリックします。

2.このページは、ポートの受信パケットと送信パケットに関する詳細な統計情報を表示します。.

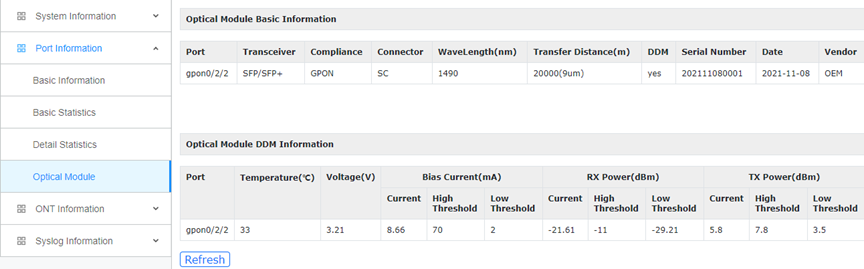

1.2.4 光学モジュール

1.モニター]->[ポート情報]->[光モジュール]をクリックします。

2.アップリンクポートの光モジュールの基本情報と DDM 情報を表示します。.
