2,5 G GPON-ONU-Geschwindigkeit: Warum Sie möglicherweise keine 2,5 Gbit/s erreichen – LuLeey.com | Glasfaserprodukte für FTTH, PON-Zugang und Rechenzentrumsanbindung

2,5G-GPON-ONU Geschwindigkeit wird oft missverstanden. Eine 2,5-G-Schnittstelle kann den Gigabit-Ethernet-Engpass zwischen einer ONU und Ihrem Router beseitigen, kann jedoch keine Internetgeschwindigkeit von 2,5 Gbit/s garantieren.

Das gängige asymmetrische GPON-System läuft auf dem gemeinsam genutzten PON mit einer Nennrate von 2,48832 Gbit/s im Downstream und 1,24416 Gbit/s im Upstream. Dabei handelt es sich um die Rohleitungsraten für den gesamten PON-Kanal, nicht um einen dedizierten 2,5-Gbit/s-Dienst für einen einzelnen Teilnehmer. Protokoll-Overhead, das ISP-Profil, andere aktive ONUs, die Verbindung zwischen Stick und Host, der Router, das LAN und der Testserver beeinflussen alle den nutzbaren Durchsatz.

Eine 2,5G-ONU ist vor allem dann sinnvoll, wenn Ihr Tarif schneller als 1 Gbit/s ist und jede Verbindung hinter der ONU ebenfalls die erforderliche Übertragungsrate unterstützt. Sollte eine der Verbindungsstufen nur 1 Gbit/s betragen, funktioniert das Upgrade zwar möglicherweise einwandfrei, der Geschwindigkeitstest bleibt jedoch unter dem Gigabit-Nutzdaten-Durchsatz.

2,5G-GPON-ONU-Geschwindigkeit: Drei verschiedene Grenzwerte

Die Zahl, die Sie sehen	Was darin beschrieben wird	Was es nicht garantiert
2,48832 Gbit/s GPON-Downstream	Nennübertragungsrate der Downstream-Leitung eines gängigen GPON-Systems	Dedizierter Nutzlastdurchsatz für einen Kunden
1,24416 Gbit/s GPON-Upstream	Nennübertragungsrate der Upstream-Leitung bei der üblichen asymmetrischen Konfiguration	2,5 Gbit/s Upload über einen 2,5-G-ONU-Anschluss
2,5G-ONU- oder Stick-Schnittstelle	Maximale Nennübertragungsrate der Host-/LAN-Verbindung, wenn die jeweiligen Geräte denselben Modus unterstützen	Geschwindigkeit des Internetanbieters, PON-Verfügbarkeit oder Ergebnis eines Internet-Tests
2,5-G-Router/Switch/Netzwerkkartenanschluss	Unterstützung für lokale Ethernet-Verbindungen	Dass alle vorangehenden und nachfolgenden Verbindungen ebenfalls 2,5G sind
Ergebnis des Geschwindigkeitstests	Anwendungsdurchsatz über einen bestimmten Pfad und zu einem bestimmten Zeitpunkt	Netto-GPON-Rate bzw. maximale Leistung unter allen Bedingungen

Diese Unterscheidung erklärt, warum eine Angabe von „2,5 G“ korrekt sein kann, während ein Ergebnis von 2,5 Gbit/s in der tatsächlichen Konfiguration unmöglich ist.

Was ein 2,5G-ONU-Upgrade verbessern kann

Eine herkömmliche 1GE-ONU verfügt über eine Gigabit-Ethernet-Benutzerschnittstelle. Selbst wenn der Internetdienstanbieter eine Downstream-Bandbreite von mehr als 1 Gbit/s bereitstellt, stellt diese Schnittstelle eine feste Grenze für die Leitungsgeschwindigkeit dar, noch bevor Ethernet, IP, TCP und der Testaufwand berücksichtigt werden.

Eine 2,5-G-Benutzeroberfläche schafft mehr Spielraum zwischen der ONU und dem Router. Dies kann sich lohnen, wenn alle folgenden Bedingungen zutreffen:

Der ISP-Tarif und das ONU-Dienstprofil ermöglichen Übertragungsraten von mehr als 1 Gbit/s.
Der OLT und das PON verfügen über ausreichend verfügbare Downstream-Kapazität.
Die ONU bzw. der Stick ist autorisiert und korrekt konfiguriert.
Der Stick und der Host legen den erforderlichen elektrischen Modus auf der Host-Seite fest.
Der Router, der Switch, die Verkabelung und der Client sind alle mit einer Geschwindigkeit von über 1 Gbit/s miteinander verbunden.
Der Router kann NAT, Firewall, PPPoE, VLANs und andere aktivierte Funktionen mit der Zielrate verarbeiten.
Das Testziel und der Internetpfad können den Datenverkehr bereitstellen.

Der Vorteil besteht daher darin, dass “ein 1-GE-Engpass beseitigt wird”, nicht darin, dass “eine private 2,5-Gbit/s-Verbindung hergestellt wird”.”

Die GPON-Leitungsrate wird gemeinsam genutzt und weist einen Overhead auf

ITU-T G.984.2 legt die physikalische Schicht von GPON fest. Das weit verbreitete asymmetrische Datenratenpaar beträgt 2,48832 Gbit/s im Downstream und 1,24416 Gbit/s im Upstream.

Der OLT überträgt Downstream-Daten über das gemeinsame PON, und die ONUs teilen sich den Upstream-Kanal durch festgelegte Übertragungszeitfenster. ITU-T G.984.3 definiert die GPON-Übertragungskonvergenz, Bandbreitenzuordnungen, T-CONTs und die dynamische Bandbreitenzuweisung. Der OLT weist die Upstream-Bandbreite entsprechend den konfigurierten Datenverkehrskontrakten und dem aktuellen Bedarf zu.

Daraus ergeben sich drei praktische Konsequenzen:

Die Brutto-Leitungsrate umfasst den Overhead für GPON-Framing, Steuerung und Kapselung. Es handelt sich nicht ausschließlich um Anwendungsnutzdaten.
Mehrere Teilnehmer können denselben OLT-Port und denselben optischen Baum nutzen. Die verfügbare Bandbreite ändert sich je nach Datenverkehr und den Richtlinien des Betreibers.
In einem gängigen asymmetrischen System beträgt die Upstream-Rohkapazität etwa die Hälfte der Downstream-Geschwindigkeit. Eine 2,5-G-LAN- oder Host-Schnittstelle macht daraus noch kein 2,5-G-Upstream-GPON.

Netzbetreiber können außerdem Teilnehmer-spezifische Ratenbeschränkungen, Datenverkehrskontingente, Dienstprofile und Upstream-Scheduling-Richtlinien festlegen. Durch den Austausch der ONU werden diese Einstellungen nicht verändert.

Warum der Geschwindigkeitstest möglicherweise immer noch bei knapp 1 Gbit/s stehen bleibt

Das ISP-Dienstprofil beträgt weiterhin 1 G

Eine ONU kann eine 2,5G-Hostverbindung registrieren und bereitstellen, während der OLT oder der Breitband-Edge-Server den Dienst auf den gebuchten Tarif beschränkt. Überprüfen Sie die vertraglich vereinbarten Downstream- und Upstream-Geschwindigkeiten und fragen Sie den Betreiber, ob das ONU-Profil aktualisiert wurde.

Versuchen Sie nicht, eine durch die Service-Richtlinie vorgegebene Beschränkung zu umgehen, indem Sie die optische Leistung ändern, Identitäten kopieren oder nicht unterstützte Moduleinstellungen erzwingen.

Die Verbindung zwischen Stick und Host beträgt tatsächlich 1 G

Ein SFP- oder SFP+-Einschub ist nur ein Teil der Schnittstelle. Durch das bloße Einstecken lässt sich nicht erkennen, welche elektrischen Moden der Host-ASIC oder der PHY unterstützt.

Ein 1G/10G-SFP+-Anschluss kann einen 2,5G-PON-ONU-Stick nur dann mit 1G betreiben, wenn sowohl der Stick als auch der Host einen kompatiblen 1G-Modus unterstützen. Einige SFP+-Ports können 2,5G mit einem geeigneten Chipsatz, PHY, einer geeigneten Firmware und einer geeigneten Portkonfiguration unterstützen. Andere Ports bieten nur 1G- und 10G-Modi an und können die vom Stick benötigte 2,5G-Hostverbindung nicht herstellen.

Überprüfen Sie die genaue Kombination:

Host-Modell, Hardware-Revision und Portnummer
ASIC-, PHY- oder SerDes-Funktionen des Hosts
Stick-Modell, Hardware und Firmware
Stick-Host-Modus
Host-Firmware, Treiber und Einstellung der Portgeschwindigkeit
Modulprogrammierung und Abnahme der Verwaltungsschnittstelle
Stromversorgung und Kühlung
Tatsächlich ausgehandelter Tarif auf Seiten des Gastgebers
Maximaler nutzbarer Datendurchsatz

Der aktuelle SNIA-Spezifikation SFF-8419 legt das Verhalten von SFP+ hinsichtlich der Stromversorgung und der Verwaltung bei niedrigen Übertragungsraten fest. Es wird dadurch nicht erreicht, dass jeder SFP+-Host jede dazwischenliegende serielle Datenrate unterstützt. In der Dokumentation des Hosts und des Moduls muss weiterhin ein beidseitig unterstützter Hochgeschwindigkeitsmodus angegeben werden.

Die Modulerkennung ist ebenfalls kein Geschwindigkeitstest. Ein Host kann EEPROM-Informationen auslesen, während der Hochgeschwindigkeits-Datenpfad außer Betrieb ist oder in einem nicht vorgesehenen Modus arbeitet.

Der Router verfügt über einen 2,5-G-Anschluss, aber die Verbindung zum Client läuft mit 1 G.

Verfolgen Sie den Datenverkehr von der ONU zum Testgerät:

PON → ONU-Host-Verbindung → Router-WAN → Router-Verarbeitung → Router-LAN → Switch → Client-Netzwerkkarte

Jede Verbindung benötigt ausreichend Kapazität. Ein Router kann beispielsweise über einen 2,5-G-WAN-Anschluss verfügen, aber nur 1-G-LAN-Anschlüsse haben, oder der Client verbindet sich über einen 1-G-Switch. Die angegebenen WLAN-Übertragungsraten entsprechen nicht dem dauerhaften Durchsatz der Internet-Nutzdaten.

Überprüfen Sie die ausgehandelte Übertragungsrate an beiden Enden jedes Ethernet-Segments. Bei 2.5GBASE-T sollten Sie außerdem das Kabel, die Anschlüsse, den Treiber und die Energiespareinstellungen überprüfen, falls die Verbindung instabil ist oder auf 1G zurückfällt.

Die Router-Verarbeitung ist der Engpass

Die Routing-Leistung hängt von der aktivierten Arbeitslast ab. PPPoE, NAT, Stateful-Firewall-Regeln, Traffic Shaping, Intrusion Inspection, VPNs und Software-Brücken können den Durchsatz verringern, wenn keine Hardware-Offload-Funktion verfügbar ist oder diese deaktiviert wurde.

Beobachten Sie die CPU-Auslastung während eines Tests im kabelgebundenen Netzwerk. Vergleichen Sie die Ergebnisse mit und ohne optionale Verarbeitungsfunktionen nur dann, wenn die Änderung genehmigt und dokumentiert ist. Deaktivieren Sie keine Sicherheitskontrollen in einem Produktionsnetzwerk, nur um ein Benchmark-Ergebnis zu verbessern.

Ein einziger Geschwindigkeitstest ist nicht repräsentativ

Ein Testserver kann ausgelastet sein, zu weit entfernt sein oder über einen eingeschränkten Peering-Pfad erreichbar sein. Ein einzelner TCP-Datenstrom kann zudem durch Latenz, Paketverlust und die Konfiguration der Endpunkte eingeschränkt werden.

Verwenden Sie einen kabelgebundenen, 2,5G-fähigen Client, testen Sie mehrere Server in der Nähe, wiederholen Sie den Test zu verschiedenen Zeitpunkten und vergleichen Sie die Ergebnisse bei Einzel- und Mehrfachverbindungen. Ein lokaler LAN-Durchsatztest hilft dabei, Router, Switch und Netzwerkkarte zu überprüfen, bevor die Schuld auf die Verbindung zum Internetanbieter geschoben wird.

O5 oder “Registered” ist kein Nachweis für die Kompatibilität mit 2,5G-Hosts

O5/„Operational“ bedeutet, dass die ONU die entsprechende PON-Aktivierung abgeschlossen hat und mit dem OLT kommuniziert. Dies ist kein Nachweis dafür, dass der datenseitige Datenpfad korrekt ist.

Eine ONU kann den Rang O5 erreichen, wenn:

Der Stick-to-Host-SerDes ist ausgefallen.
Die Host-Verbindung läuft mit 1 G.
Das Modul wird erkannt, aber es wird kein Datenverkehr weitergeleitet.
Das Service-VLAN fehlt oder ist falsch getaggt.
PPPoE oder DHCP wurde nicht eingerichtet.
Das OLT-Profil schränkt den Dienst ein.
Die WAN- oder LAN-Seite des Routers stellt den Engpass dar.

Behandeln Sie den optischen Zustand/PON-Zustand, den Host-Link-Zustand, die Dienstkonfiguration und den Anwendungsdurchsatz als vier separate Prüfungen.

LuLeey’s UCG-Leitfaden zum Glasfaseranschluss für das Modell LL-XS2510 dokumentiert einen konkreten Fall, in dem ein Host statt einer nativen 2,5G-Einstellung die Optionen 1G und 10G anbietet. Dieses hostspezifische Beispiel sollte nicht auf jedes SFP+-Gerät verallgemeinert werden, verdeutlicht jedoch, warum das genaue Port-Menü und die Hardware eine Rolle spielen.

Ein einfaches Beispiel für die End-to-End-Geschwindigkeit

Angenommen, ein Kunde hat:

Ein Dienstprofil mit 2 Gbit/s Downstream und 1 Gbit/s Upstream
Eine übliche asymmetrische GPON-Verbindung
Eine 2,5G-ONU-Host-Verbindung
Ein Router mit 2,5-G-WAN und 2,5-G-LAN
Ein kabelgebundener 2,5G-Client

Diese Konfiguration kann bei Downstream-Tests möglicherweise die praktische Grenze einer 1GE-ONU überschreiten, wenn der PON- und der Internet-Pfad über ausreichende Kapazität verfügen. Es ist nicht zu erwarten, dass die volle GPON-Leitungsrate von 2,48832 Gbit/s als Anwendungsdaten angezeigt wird, und es kann keine Upload-Geschwindigkeit von 2,5 Gbit/s über den üblichen GPON-Upstream-Kanal mit 1,24416 Gbit/s bereitgestellt werden.

Ändern Sie nun nur einen Punkt:

Wenn das Dienstprofil 1 Gbit/s beträgt, erhöht die 2,5-G-Hardware das erworbene Limit nicht.
Wenn die „Stick-to-Host“-Verbindung mit 1 G läuft, wird sie zur Grenze.
Wenn die LAN-Seite des Routers 1G unterstützt, bleibt der kabelgebundene Client unterhalb der Nutzlastgrenze dieser Schnittstelle.
Wenn ein anderer Teilnehmer die gemeinsam genutzte PON-Kapazität in Anspruch nimmt, kann das Ergebnis je nach Zeitpunkt variieren.

Aus diesem Grund sollte bei der Fehlersuche zunächst die erste langsame Ebene ermittelt werden, anstatt Teile wahllos auszutauschen.

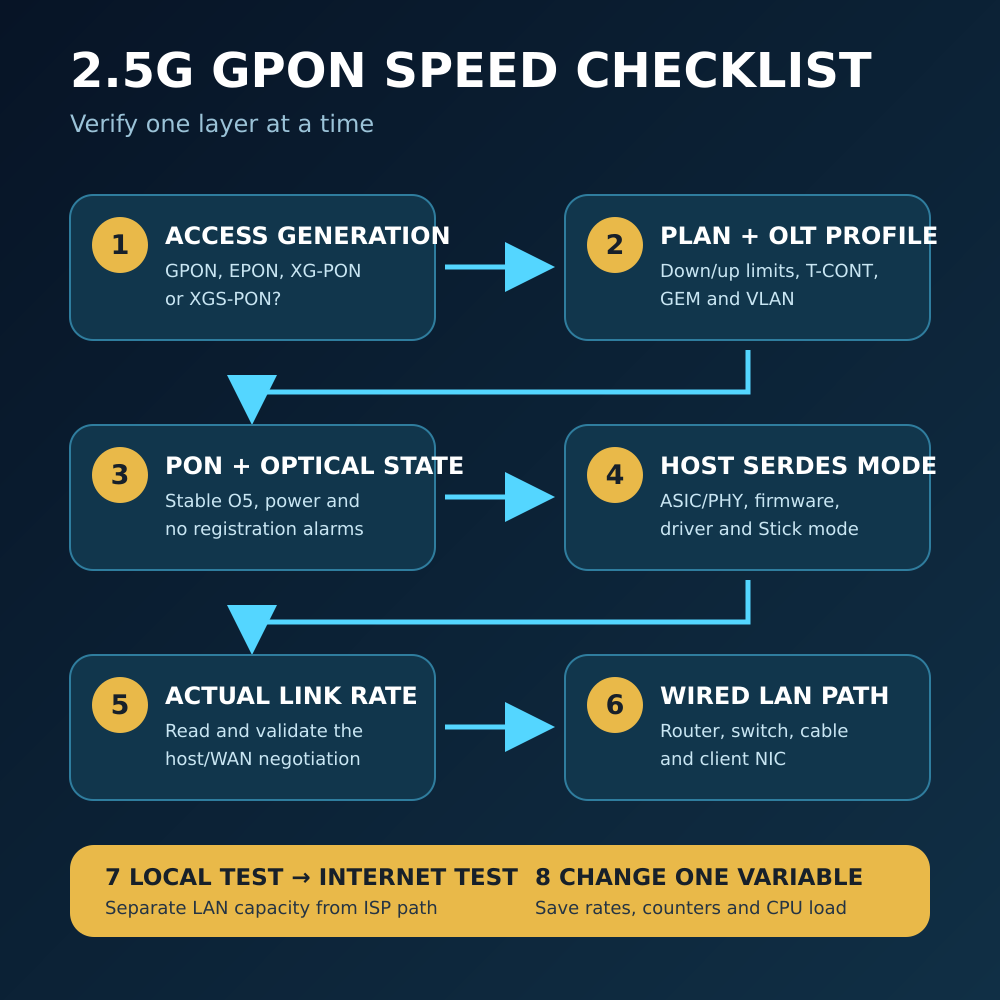

Ein 2,5G-Acht-Schritte-Programm GPON-Geschwindigkeit Checkliste

Schritt 1: Bestätigen Sie die Erstellung des Zugangs

Überprüfen Sie, ob es sich bei dem Dienst um GPON, EPON, XG-PON, XGS-PON oder ein anderes System handelt. Die Bezeichnung “XPON” auf einem Produktetikett bedeutet häufig, dass das Gerät im GPON/EPON-Dual-Modus betrieben werden kann; sie ist kein Hinweis auf die Unterstützung von XGS-PON.

Schritt 2: Bestätigen Sie den Plan und das OLT-Profil

Erfassen Sie die vereinbarten Downstream- und Upstream-Raten. Fragen Sie nach, ob der jeweiligen ONU-ID das richtige Dienstprofil, die richtige T-CONT/GEM-Zuordnung und die richtige VLAN-Konfiguration zugewiesen wurde.

Schritt 3: PON-Aktivierung und optischen Zustand überprüfen

Vergewissern Sie sich, dass ein stabiler Betriebszustand vorliegt, die Empfangsleistung der jeweiligen optischen Klasse entspricht und keine optischen oder Ausrichtungsalarme vorliegen. Ein stabiler O5-Zustand ist notwendig, aber nicht ausreichend.

Schritt 4: Überprüfen Sie den Host-Modus des Sticks

Notieren Sie das Host-Modell, den Chipsatz oder PHY, die Firmware, den Treiber, die Port-Einstellung, die Modulcodierung und die Stick-Firmware. Vergewissern Sie sich auf beiden Seiten über den erforderlichen elektrischen Modus, anstatt ihn aus den SFP/SFP+-Beschriftungen abzuleiten.

Schritt 5: Lesen Sie den tatsächlich ausgehandelten Zinssatz ab

Überprüfen Sie, welche Angaben der Host für das Modul/den Port und der Router für das WAN liefert. Sollte die Schnittstelle feststehen oder mehrdeutig angezeigt werden, klären Sie dies mit dem Hersteller ab und überprüfen Sie die Angaben anhand von kontrolliertem Datenverkehr.

Schritt 6: Den gesamten LAN-Pfad überprüfen

Überprüfen Sie den WAN-Anschluss des Routers, die Routing-Kapazität, den LAN-Anschluss, den Switch, das Kabel und die Netzwerkkarte des Clients. Schalten Sie WLAN als Variable aus, indem Sie einen kabelgebundenen Test-Client verwenden, der 2,5G unterstützt.

Schritt 7: Unterscheidung zwischen lokaler und Internet-Leistung

Führen Sie einen lokalen Durchsatztest über Kabel entlang des vorgesehenen Router-/Switch-Pfads durch. Testen Sie anschließend mehrere Internetserver zu unterschiedlichen Zeitpunkten. Zeichnen Sie bei jedem Durchlauf die CPU-Auslastung, Fehler, Paketverluste und die ausgehandelten Übertragungsraten auf.

Schritt 8: Eine Variable ändern und erneut testen

Ändern Sie nur den Host-Port, den Konverter, das Kabel, die Router-Einstellung oder den zu untersuchenden Testendpunkt. Speichern Sie die Ergebnisse vor und nach der Änderung, damit die Verbesserung einer einzigen Ursache zugeordnet werden kann.

Auswahl eines Sticks, eines Medienkonverters oder einer Standard-ONU

Verwenden Sie einen 2,5G-ONU-Stick, wenn der Host verifiziert ist.

LuLeey’s LL-XS2510 2,5G-XPON-SFP-ONU-Stick Auf dieser Seite werden der RTL9601D-Chipsatz, der GPON/EPON-Betrieb, die Optionen SC/APC oder SC/UPC, die Webverwaltung, der Bridge-Modus, DBA sowie die 2,5G-Ethernet-Fähigkeit aufgeführt.

Diese Angaben auf Produktebene belegen nicht, dass jeder SFP- oder SFP+-Host den erforderlichen elektrischen Modus unterstützt. Bitte überprüfen Sie vor der Bestellung den genauen Host, den Port, den Chipsatz, die Firmware, den Treiber, die Modulcodierung, den Stick-Host-Modus und die Methode zur ISP-Aktivierung.

Verwenden Sie einen Medienkonverter, wenn der Router über einen 2,5G-RJ45-Anschluss verfügt.

LuLeey’s LL-25SFMC 2,5G SFP-zu-RJ45-Medienkonverter Auf dieser Seite sind ein optischer 2,5G-SFP-Anschluss, ein adaptiver 100M/1G/2,5G-RJ45-Anschluss sowie ein manueller Schalter für den 2,5G- oder 1G-SFP-Betrieb aufgeführt.

Dies kann dazu führen, dass der ONU-Stick nicht mit einem Router kompatibel ist, der keinen geeigneten 2,5G-SFP-Modus unterstützt. Die Kompatibilität ist nicht universell: Überprüfen Sie das Stick-Modell, den erforderlichen Host-Modus, die Firmware/Hardware des Konverters, die Stromversorgung, die ISP-Authentifizierung, das VLAN-Verhalten und die tatsächliche RJ45-Aushandlung.

LuLeey führt außerdem eine 2,5G-XPON-Stick und Medienkonverter im Set mit einem optischen 2,5G-Modus und einem adaptiven elektrischen 100M/1G/2,5G-Anschluss. Betrachten Sie die Spezifikationen des Pakets als Ausgangspunkt für eine bestimmte Topologie und nicht als Nachweis für die Kompatibilität mit jedem OLT oder Router.

Verwenden Sie eine 1GE-ONU, wenn die Dienstgeschwindigkeit 1G oder weniger beträgt.

Wenn der bezogene Dienst, der Router und die Clients alle 1G-fähig sind, hat eine 2,5G-Host-Schnittstelle möglicherweise keinen Einfluss auf den Internet-Durchsatz. Führen Sie ein Upgrade durch, wenn dadurch ein gemessener Engpass beseitigt wird oder eine geplante Dienständerung unterstützt wird.

Verwenden Sie die richtige PON-Generation für symmetrische Multi-Gigabit-Dienste

Wenn sowohl für den Upstream als auch für den Downstream eine Bandbreite im Multi-Gigabit-Bereich erforderlich ist, sollten Sie zunächst überprüfen, welche Technik der Internetanbieter tatsächlich einsetzt. Eine herkömmliche asymmetrische GPON-Verbindung kann keine Upstream-Geschwindigkeit von 2,5 Gbit/s bereitstellen.

Ein XGS-PON-Dienst erfordert einen XGS-PON-fähigen OLT-Kanal, eine ONU, optische Komponenten, Provisioning sowie einen Host-Pfad. Ein 2,5G-GPON/EPON-Stick wird nicht aufgrund seiner LAN-Übertragungsrate in XGS-PON umgewandelt.

Endgültige Antwort

Eine 2,5G-GPON-ONU kann die 1GE-Grenze zwischen der ONU und Ihrem Router aufheben und ermöglicht so Downstream-Geschwindigkeiten von über 1 Gbit/s in einer korrekt eingerichteten und nicht überlasteten Umgebung. Eine Geschwindigkeit von 2,5 Gbit/s kann jedoch nicht garantiert werden, da das Endergebnis durch die gemeinsam genutzte GPON-Leitung, den Protokoll-Overhead, das ISP-Profil, den Stick-Host-Modus, den Router, das LAN und den Testpfad begrenzt wird.

Überprüfen Sie das System in dieser Reihenfolge:

PON-Erzeugung und nominelle Leitungsraten
Erworbener Tarif und OLT-Dienstprofil
Stabile ONU-Aktivierung und optischer Zustand
Host-Chipsatz, SerDes-Modus, Firmware, Treiber und Stick-Host-Modus
Tatsächlich ausgehandelte Übertragungsrate der Host-/WAN-Verbindung
Router-Verarbeitung und vollständiger kabelgebundener LAN-Pfad
Lokaler Durchsatz vor dem Internet-Test
Mehrere kontrollierte Geschwindigkeitstests und Fehlerzähler

Wenn Sie LuLeey um eine Empfehlung für einen Stick oder Konverter bitten, geben Sie bitte folgende Informationen an: OLT und Aktivierungsmethode des Internetanbieters, Host-/Router-Modell, den genauen SFP-/SFP+-Anschluss, Chipsatz oder PHY, Firmware, den erforderlichen Host-Modus, die erwarteten Downstream- und Upstream-Übertragungsraten sowie die vollständige LAN-Topologie. Diese Angaben sind aussagekräftiger als die bloße Bezeichnung “2,5G” allein.
