¿Puede un SFP funcionar más allá de la distancia nominal? A veces, sí. Una conexión óptica de 10 km puede establecer un enlace a lo largo de un recorrido ligeramente superior a 10 km cuando las condiciones del transmisor, el receptor y la infraestructura de cableado son favorables. Sin embargo, ese resultado no está garantizado, y el LED de conexión no demuestra que la conexión tenga margen suficiente para hacer frente a los cambios de temperatura, el envejecimiento de los componentes o futuras reparaciones.

Lo más prudente es considerar la indicación de distancia como un valor orientativo de la aplicación, y no como un temporizador que detiene la señal exactamente a los 10 000 metros. Comprueba las especificaciones ópticas exactas, calcula tanto el caso de señal débil como el de señal fuerte, ten en cuenta la dispersión y otras pérdidas en el trayecto y, a continuación, comprueba si hay errores en ambas direcciones.

Ámbito de aplicación: Esta guía trata sobre los enlaces Ethernet ópticos punto a punto que utilizan transceptores de la familia SFP. No constituye una garantía automática de compatibilidad para un dispositivo ONU tipo «stick» de 2,5G PON. En el caso de un dispositivo ONU tipo «stick», comprueba la ranura de alojamiento exacta, el modo SerDes o PHY, el firmware o el controlador, la configuración del puerto, la codificación del módulo, el modo de host del dispositivo, la velocidad real negociada y el rendimiento resultante.

¿Puede un SFP funcionar más allá de la distancia nominal? La respuesta breve

Situación	Qué significa	Resolución recomendada
Aparece un enlace justo después de la valoración	Es posible que el par y el recorrido instalados dispongan de un margen de altura suficiente	Trátala como una excepción programada hasta que se superen los límites del peor caso y las pruebas de tráfico.
La potencia recibida está por encima del umbral de sensibilidad, pero aumentan los errores	La potencia media no es el único límite	Comprueba la dispersión, los reflejos, la calidad de la señal, el FEC y la compatibilidad con el host
Se utiliza una óptica de largo alcance en un enlace corto y de baja pérdida	Es posible que el receptor reciba demasiada potencia.	Comprueba la potencia máxima de transmisión, la pérdida de trayectoria mínima y Sobrecarga del receptor
Una dirección se aprueba y la otra se suspende	Los dos transmisores, receptores o rutas son diferentes	Calcula y comprueba A→B y B→A por separado.
La única indicación es un LED verde de enlace	En ese momento se produjo una sincronización básica.	No afirmes que el alcance ampliado es fiable sin haber realizado pruebas que tengan en cuenta el margen de error.

Qué significa realmente la distancia nominal

Una indicación de alcance, como 550 m, 10 km, 20 km o 40 km, suele resumir la aplicación para la que se ha diseñado el sistema óptico en condiciones específicas. Dichas condiciones pueden incluir:

• especificación del protocolo y del medio físico;
• velocidad de línea, codificación y modo FEC;
• tipo de fibra y longitud de onda de funcionamiento;
• rango de salida del transmisor;
• Sensibilidad del receptor y entrada máxima;
• pérdida admisible en el canal y penalización de la trayectoria óptica;
• restricciones de dispersión y de pérdida de retorno;
• supuestos relativos a conectores, empalmes y cables de conexión;
• temperatura y tolerancias de fabricación.

La distancia es un factor que facilita la selección, pero no es la única limitación técnica. Una contribución del grupo de trabajo IEEE 802.3 titulada ¿Qué tiene de especial la carrera de 10 km? plantea la misma idea general: no se debe considerar que las longitudes de onda redondas tengan propiedades físicas “místicas”, y los puntos de corte ópticos están estrechamente relacionados con la tecnología y los presupuestos de pérdida. Esa presentación es una aportación del grupo de trabajo, más que la propia norma del IEEE, por lo que debe utilizarse como contexto técnico, no como una norma de cumplimiento universal.

¿Por qué puede un par funcionar por encima de los valores indicados en la etiqueta? Es posible que el transmisor real emita a una potencia superior al mínimo especificado, que el receptor real funcione mejor que el límite garantizado y que la fibra instalada presente una pérdida inferior a la hipótesis máxima de diseño. Estos tres factores pueden generar un margen específico para cada muestra.

El problema es que el diseño de producción debe resistir el caso contrario: un transmisor cerca de su potencia mínima, un receptor cerca de su requisito garantizado, la máxima pérdida de canal permitida, temperaturas extremas, el envejecimiento y la incertidumbre en las mediciones. Un resultado favorable en el banco de pruebas no sustituye a esas comprobaciones en el peor de los casos.

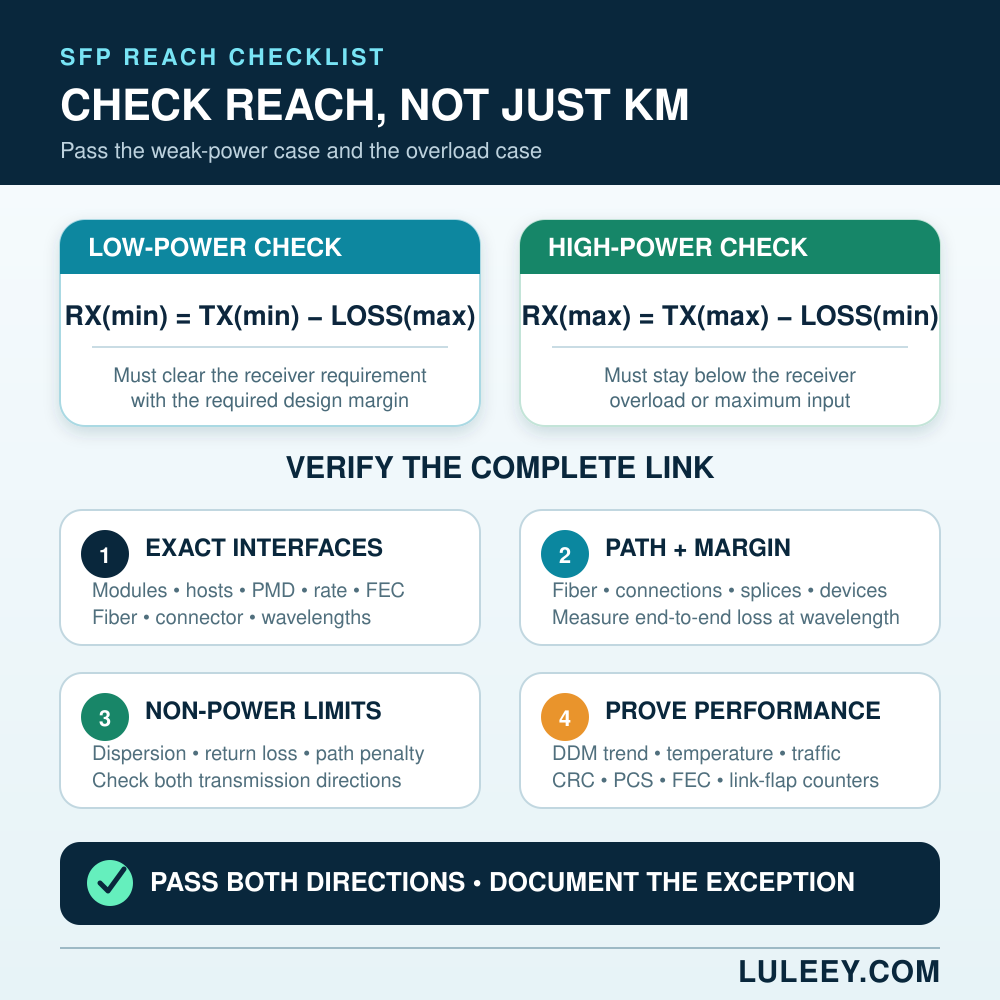

Presupuesto de potencia para un SFP más allá de la distancia nominal

El primer cálculo corresponde al caso de baja potencia. Para una dirección:

Potencia de recepción en el peor de los casos (dBm) = potencia de transmisión mínima (dBm) − pérdida de trayectoria máxima (dB)

El resultado debe cumplir exactamente con los requisitos del receptor, con el margen de seguridad técnico exigido por el proyecto:

Margen restante (dB) = potencia de recepción en el peor de los casos − requisito del receptor

Dado que los valores en dBm pueden ser negativos, un resultado menos negativo indica una señal más potente. Por ejemplo, −12 dBm es 2 dB más potente que −14 dBm.

El segundo cálculo corresponde al caso de alta potencia:

Potencia de recepción máxima (dBm) = potencia de transmisión máxima (dBm) − pérdida de trayectoria mínima (dB)

Ese resultado no debe superar el límite máximo de entrada de funcionamiento o el límite de sobrecarga del receptor. No hay que confundir el límite de sobrecarga con el umbral de daño; el funcionamiento normal puede volverse poco fiable mucho antes de que se produzca un daño permanente.

Un ejemplo sencillo y ilustrativo

Supongamos que la ficha técnica de un módulo exacto proporciona estos valores para un modo de funcionamiento concreto:

• potencia mínima de transmisión: −5 dBm;
• potencia máxima de transmisión: 0 dBm;
• Requisito del receptor: −14 dBm;
• sobrecarga del receptor: −3 dBm.

Si la ruta puede sufrir una pérdida de hasta 7 dB:

−5 dBm − 7 dB = −12 dBm

Eso supone 2 dB por encima del requisito de −14 dBm del receptor. Si el proyecto requiere un margen de ingeniería de 2 dB, no queda margen de reserva.

Si se prueba la misma óptica en un trayecto en el que solo se pierde 1 dB:

0 dBm − 1 dB = −1 dBm

Eso supone 2 dB más que el límite de sobrecarga de −3 dBm, por lo que la ruta corta quedaría fuera del intervalo de funcionamiento indicado.

Estas cifras son meramente orientativas. Utiliza los valores mínimos y máximos exactos para ambas referencias de las piezas instaladas.

La pérdida en la instalación de cableado debe incluir la atenuación de la fibra en la longitud de onda de funcionamiento, las conexiones acopladas, los empalmes, los cables de conexión, los divisores, los filtros, los multiplexores y cualquier atenuador intencional. LuLeey’s Guía sobre dB y dBm explica por qué la pérdida pasiva en dB se resta de la potencia óptica en dBm.

La Asociación de Fibra Óptica también advierte de que el presupuesto de potencia y el presupuesto de pérdidas en la red de cableado están relacionados, pero no son idénticos. La dispersión, el ruido del receptor y otras interferencias pueden reducir el rendimiento útil, incluso cuando los cálculos aritméticos simples parecen indicar lo contrario. Utiliza valores conservadores para los componentes y un margen adecuado a la aplicación concreta; no existe un margen universal que se adapte a todas las interfaces ópticas de Ethernet.

Por qué una potencia de RX suficiente puede que aún no sea suficiente

La dispersión puede provocar el cierre del ojo

La dispersión cromática en enlaces largos monomodo y la dispersión modal en enlaces multimodo provocan un alargamiento temporal de los pulsos ópticos. El receptor puede indicar una potencia media aceptable, mientras que resulta difícil distinguir entre los unos y los ceros.

Utiliza las condiciones de alcance, tolerancia de dispersión y penalización de la trayectoria óptica definidas para la interfaz exacta. No amplíes un enlace únicamente porque una hoja de cálculo del presupuesto de potencia arroje un resultado positivo. Comprueba también si la tolerancia de pérdida de canal publicada ya incluye las penalizaciones especificadas, para que no se reste dos veces la misma penalización.

La reflectancia puede interferir en el funcionamiento del transmisor o del receptor

Los conectores sucios, dañados o mal acoplados pueden provocar reflexiones, así como pérdida de inserción. La potencia de recepción media puede parecer correcta, mientras que la pérdida de retorno o los movimientos intermitentes provocan errores. Revisa, limpia y vuelve a revisar todas las conexiones a las que puedas acceder.

La conexión no es lo mismo que un servicio sin errores

Un LED verde indica que los extremos se han sincronizado en ese momento. No muestra la tasa de errores de bits, la carga de trabajo de la FEC corregida, los errores incorregibles, los errores de CRC o PCS, las fluctuaciones del enlace ni el rendimiento a temperaturas extremas.

En el caso de un enlace que funcione por encima de su capacidad nominal, se debe realizar una prueba con tráfico representativo y registrar los contadores de errores antes y después de la prueba. Si la FEC está activa, se deben supervisar las palabras de código corregidas e incorregibles, siempre que sea posible.

La compatibilidad entre el servidor y los módulos sigue siendo válida

Un presupuesto óptico no puede solucionar una incompatibilidad eléctrica o de protocolo. Comprueba el modo SerDes compatible con el puerto del host, la velocidad de línea, la codificación, el comportamiento de la FEC, la codificación del módulo, la compatibilidad con el firmware y los límites térmicos o de alimentación. Las palabras SFP, SFP, SFP28 y una velocidad de transmisión nominal solo describen una parte de la interfaz.

Cómo comprobar un enlace más allá de la distancia nominal

1. Identifica ambos extremos con exactitud

Registra los modelos de los servidores, los puertos, las versiones de firmware o de controladores, los fabricantes de los transceptores, los números de referencia completos y las revisiones de hardware.

2. Confirma la aplicación óptica

Comprueba el protocolo o PMD, la velocidad de funcionamiento, la codificación, la FEC, el conector, el tipo de fibra y la longitud de onda. Los módulos BiDi requieren longitudes de onda complementarias para la transmisión y la recepción.

3. Recopilar las especificaciones para el peor de los casos

Para cada dirección, calcula:

• potencia de transmisión mínima y máxima;
• requisito de rendimiento del receptor;
• sobrecarga o entrada máxima de funcionamiento;
• pérdida mínima en el canal, si se indica;
• pérdida admisible en el canal;
• condición de dispersión o de alcance;
• rango de temperatura de funcionamiento.

No lo sustituyas DDM umbrales de alarma para las especificaciones garantizadas de la interfaz óptica.

4. Trazar y medir el recorrido completo

Documenta la longitud del trazado, el tipo de fibra, las conexiones, los empalmes, los paneles de conexión, los dispositivos pasivos y los cables de conexión. Calcula un presupuesto prudente y, a continuación, mide la pérdida de inserción en la longitud de onda pertinente cuando se requieran pruebas fehacientes.

Un OTDR puede localizar incidencias y medir la longitud, pero no sustituye automáticamente a una prueba de pérdida de inserción de extremo a extremo.

5. Comprueba tanto los casos de potencia baja como los de potencia alta

Calcula A→B y B→A por separado. Utiliza la potencia de transmisión mínima con la máxima pérdida de trayectoria para el caso de señal débil, y la potencia de transmisión máxima con la mínima pérdida de trayectoria para el caso de sobrecarga.

6. Comprueba los límites no relacionados con la potencia

Comprueba la dispersión, la pérdida de retorno, la penalización de la trayectoria óptica, la FEC y cualquier condición de alcance específica del fabricante. Si se desconoce alguno de estos parámetros, no deduzcas la fiabilidad a larga distancia basándote únicamente en los dBm de recepción.

7. Utilizar el DDM como telemetría, no como certificación definitiva

Registra la potencia de transmisión (TX), la potencia de recepción (RX), la temperatura, la tensión, la corriente de polarización y las alarmas en ambos extremos. La especificación actual SNIA SFF-8472 establece que la precisión diagnóstica absoluta de TX y RX debe ser superior a ±3 dB en el rango requerido y en las condiciones especificadas.

Es posible que las implementaciones reales sean mejores, pero una visualización con dos decimales no supone automáticamente una prueba de pérdida de precisión. LuLeey’s Guía de DDM/DOM explica los campos de diagnóstico.

8. Tráfico de prueba, errores y temperatura

Ejecuta un tráfico bidireccional representativo y observa los contadores de CRC/FCS, símbolos, PCS, FEC y cambios de enlace. Repite la comprobación a temperaturas de funcionamiento reales.

9. Documentar la excepción

Si la ruta supera la clasificación pero supera las comprobaciones técnicas, anota el par de módulos exacto, la pérdida de señal, el margen, las condiciones de prueba y los criterios de aceptación. No vuelvas a etiquetar el módulo ni prometas el mismo resultado para otro lote de producción u otra ruta de cable.

¿Se puede utilizar un SFP de largo alcance en un enlace corto?

A veces, pero no te bases únicamente en la indicación de distancia. El cálculo de la potencia máxima debe garantizar que el receptor no supere su límite de sobrecarga y que se cumpla cualquier pérdida mínima especificada en el canal.

No añadas un atenuador automáticamente. Primero compara la potencia máxima de transmisión, la pérdida mínima de la trayectoria y la sobrecarga del receptor. Si es necesario aplicar atenuación, selecciona un valor compatible con la longitud de onda y el conector, y vuelve a realizar la medición.

En un enlace de doble fibra, se puede aplicar un atenuador a la dirección de recepción afectada. En un enlace BiDi, un atenuador en línea afecta a ambas longitudes de onda y a ambas direcciones. LuLeey’s Guía sobre la sobrecarga del receptor SFP En este artículo se analiza esta decisión con más detalle.

¿Se pueden combinar diferentes índices de alcance en ambos extremos?

Es posible que solo funcione cuando las interfaces exactas sean interoperables y los presupuestos de ambas direcciones se solapen. Comprueba:

• protocolo, velocidad y PMD;
• expectativas en materia de codificación y FEC;
• tipos de fibra y conectores;
• transmitir y recibir longitudes de onda;
• margen de baja potencia en ambas direcciones;
• sobrecarga en ambas direcciones;
• compatibilidad explícita con hosts.

En el caso de BiDi, la longitud de onda de transmisión en un extremo debe coincidir con la longitud de onda de recepción en el otro. No basta con que un módulo de 10 km y otro de 20 km quepan en un compartimento SFP para que se considere que son compatibles.

Una norma práctica de «aprobado/suspenso»

Resultado	Decisión
Dentro del alcance nominal; se cumplen todas las especificaciones y se superan todas las pruebas	Implementación estándar
Ligeramente fuera de alcance; se superan las pruebas de presupuesto, penalizaciones, margen y error.	Posible excepción derivada del diseño; no se trata de una garantía general del producto
La señal RX parece correcta, pero se producen errores, correcciones FEC o aumentos de fluctuaciones.	Sigue intentando hasta que se resuelva el problema
El margen para los casos menos favorables es insuficiente	Utiliza una solución compatible con un presupuesto mayor, reduce las pérdidas o restablece la conexión
La potencia en condiciones extremas supera la sobrecarga	Añade la pérdida calculada o elige una óptica adecuada; a continuación, vuelve a realizar la prueba
Faltan los datos necesarios sobre dispersión o interoperabilidad	No se debe aprobar la ampliación del alcance basándose únicamente en la conexión

Próximo paso práctico

Elabora una hoja de cálculo bidireccional que incluya los números de referencia exactos del host y del módulo, el modo de funcionamiento, la longitud de onda, la longitud del trayecto, la pérdida de inserción medida, la potencia de transmisión mínima y máxima, los requisitos del receptor, el límite de sobrecarga, el margen elegido, la instantánea del DDM y los resultados de errores de tráfico.
