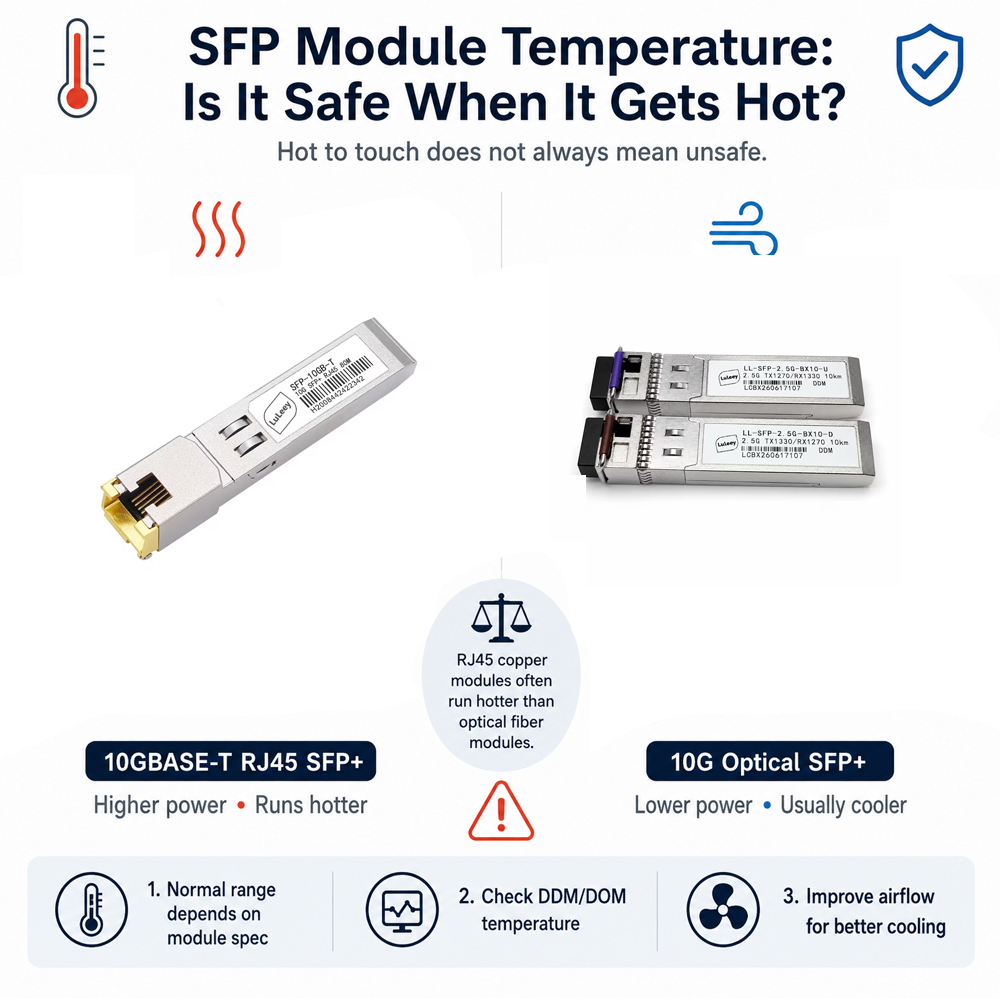

Temperatura del módulo SFP: ¿es seguro cuando se calienta?

Si alguna vez has tocado un Transceptor SFP o SFP+, sobre todo si se trata de un módulo de 10G, es posible que hayas tenido la misma reacción:

“¿Por qué está esto tan caliente? ¿Es seguro?”

La respuesta breve es:

Normalmente, sí. Un caliente Módulo SFP eso no significa automáticamente que se esté sobrecalentando.

Los transceptores SFP son pequeños dispositivos que incorporan láseres, receptores, chips de procesamiento de señales y circuitos de alimentación. Todos estos componentes generan calor, mientras que la carcasa metálica también forma parte del sistema de disipación de calor.

Esto significa que la parte exterior del módulo puede estar sorprendentemente caliente, incluso cuando sigue funcionando con normalidad.

¿Qué temperatura puede alcanzar normalmente un módulo SFP??

No existe un límite de temperatura único para todos los transceptores.

Sin embargo, muchos módulos SFP y SFP+ comerciales están diseñados para un rango de temperaturas de funcionamiento de aproximadamente:

0°C a 70°C

Los transceptores de grado industrial suelen ser compatibles con:

De -40 °C a 85 °C

Por ejemplo, Cisco especifica un rango de temperatura de entre 0 °C y 70 °C para muchos módulos SFP+ comerciales, mientras que las versiones industriales pueden funcionar hasta los 85 °C.

Así que, si tu conmutador indica un Temperatura del SFP de 50 °C, 55 °C o incluso 60 °C, el hecho de que una cifra parezca “alta” no significa automáticamente que haya algún problema.

Piensa en el cargador de un ordenador portátil.

Tras varias horas de funcionamiento, es posible que el cargador se note bastante caliente al tacto. Eso no significa necesariamente que esté fallando; simplemente está transformando energía eléctrica y liberando parte de ella en forma de calor.

Un módulo SFP funciona de manera similar, salvo que todo está comprimido en una carcasa metálica muy pequeña.

¿Por qué se calientan más los módulos SFP+ de 10G?

En general:

Mayor velocidad = mayor procesamiento de la señal = mayor consumo de energía = más calor.

Un módulo SFP+ óptico típico de 10G, como 10GBASE-SR o 10GBASE-LR puede consumir alrededor de 1 W.

A 10GBase-T Transceptor de SFP+ a RJ45, sin embargo, puede consumir mucha más energía.

Cisco, por ejemplo, indica que su transceptor de cobre SFP-10G-T-X alcanza una velocidad de hasta 2.5W, en comparación con unos 1 W para muchos módulos ópticos SR y LR de 10G.

Esa diferencia parece pequeña.

Pero recuerda lo pequeño que es un módulo SFP+.

Generar 2,5 W de calor en una carcasa metálica tan pequeña es muy diferente a generar 2,5 W en un chasis de conmutador de gran tamaño.

Por eso, un Los módulos SFP+ RJ45 de 10G suelen calentarse mucho más que los módulos SFP+ de fibra óptica..

¿Por qué genera tanto calor el 10GBASE-T?

Un transceptor 10GBASE-T hace mucho más que simplemente convertir una señal eléctrica en luz.

Se requiere un procesamiento de señales complejo para transmitir Ethernet a 10 Gbps a través de un cable de cobre de par trenzado.

Dentro del módulo, el PHY/DSP debe encargarse de tareas como la ecualización de la señal, la codificación y la compensación del ruido.

Todo esto consume energía.

Así que, si comparas:

SFP+ 10G módulo óptico → fibra LC

y

Cable de cobre 10GBASE-T SFP+ → RJ45

La versión RJ45 suele calentarse más.

Esto no es necesariamente un problema de calidad. Se debe, en parte, a las características de la tecnología.

Un ejemplo sencillo de HomeLab

Imagina un pequeño conmutador de 10G con ocho puertos SFP+.

Se instala un módulo 10GBASE-T.

No hay problema.

Ahora imagina que instalas ocho módulos SFP+ 10GBASE-T de alta potencia colocados uno al lado del otro.

Si cada módulo consume entre 2 y 2,5 W, se concentra una cantidad considerable de calor en torno al compartimento SFP.

Es posible que los módulos individuales sigan cumpliendo las especificaciones, pero la temperatura ambiente aumenta y el interruptor tiene que disipar más calor.

Por este motivo, algunos fabricantes de conmutadores imponen restricciones sobre el número de módulos SFP+ 10GBASE-T de alta potencia que se pueden instalar a la vez. Cisco señala específicamente las limitaciones de implementación de su módulo SFP-10G-T-X de 2,5 W en algunas plataformas.

En el caso de un HomeLab, vale la pena prestar atención a esto.

¿Cuándo deberías preocuparte de verdad?

No juzgues un módulo SFP solo por el tacto.

En su lugar, busca signos reales de sobrecalentamiento.

Deberías acudir al médico si observas:

• La temperatura del módulo supera el rango de funcionamiento especificado
• Avisos de alta temperatura o de alarma de temperatura
• Enlaces aleatorios
• El enlace de 10G se vuelve a conectar con frecuencia
• Aumento de los errores de CRC o de paquetes
• La velocidad desciende inesperadamente de 10G a una velocidad inferior
• Los ventiladores del Switch funcionan constantemente a máxima velocidad
• Varios módulos de cobre de alta potencia instalados muy juntos
• Decoloración, olor inusual o daños físicos evidentes

Si el módulo es simplemente Está caliente al tacto, pero la temperatura se mantiene dentro de los límites especificados y la conexión es totalmente estable., normalmente hay muchos menos motivos para preocuparse.

Comprueba el DDM / DOM en lugar de usar el dedo

Muchos transceptor ópticoel apoyo de... DDM o DOM — Monitorización diagnóstica digital.

Dependiendo del módulo y del conmutador, es posible que puedas supervisar:

• Temperatura
• Tensión de alimentación
• Potencia óptica del TX
• Potencia óptica RX
• Corriente de polarización del láser

La norma SFF-8472 define la interfaz de gestión y diagnóstico utilizada por los transceptores ópticos SFP+ y productos similares.

Por ejemplo, en lugar de decir:

“Este SFP está muy caliente”.”

Es mucho más útil comprobar el interruptor y decir:

“El módulo indica una temperatura de 58 °C y la temperatura máxima de funcionamiento especificada es de 70 °C”.”

Ahora ya tienes algo útil con lo que comparar.

Cómo reducir la temperatura de un módulo SFP

Si tu Temperatura del módulo SFP si es más alto de lo que te gustaría, hay varias cosas sencillas que puedes hacer.

1. Mejorar la circulación del aire

No obstruyas los orificios de ventilación del interruptor.

En el caso de los conmutadores HomeLab sin ventilador, asegúrate de que haya algo de espacio alrededor del chasis, en lugar de colocar varios dispositivos que generen calor directamente uno encima de otro.

2. Evita llenar todos los puertos con conectores RJ45 SFP+ de 10G

Esto es especialmente importante en el caso de los interruptores compactos.

Si es posible, separa los módulos de cobre de alta potencia en lugar de instalar varios uno al lado del otro.

3. Utiliza fibra óptica o DAC para conexiones cortas

Supongamos que tu NAS está a solo dos metros de tu conmutador.

Podrías utilizar:

SFP+ 10GBASE-T + cable Cat6A

pero un Cable DAC de 10G puede que consuma menos energía y genere menos calor.

Si los dispositivos están más separados, una Par de módulos ópticos SFP+ de 10G con fibra es otra opción.

4. Elige un módulo 10GBASE-T de menor consumo

No todos los transceptores SFP+ RJ45 de 10G consumen la misma cantidad de energía.

El diseño del chipset es importante.

Por ejemplo, LuLeey ofrece algunas versiones SFP+ 10GBASE-T basadas en el CUX3610 a un precio aproximado de 1,45–1,65 W, dependiendo de la distancia de transmisión, en comparación con diseños que pueden alcanzar los 2,5 W.

Una potencia menor suele implicar menos calor que el interruptor tiene que disipar.

Esto puede resultar especialmente útil para HomeLab, NAS, MikroTik, Ubiquiti y conmutadores 10G sin ventilador.

¿Se calienta menos un SFP industrial?

No necesariamente.

Se trata de un error muy común.

En módulo SFP para temperatura industrial Normalmente significa que el módulo está diseñado y homologado para funcionar en un rango de temperaturas más amplio, como por ejemplo de -40 °C a 85 °C.

Sí que lo hace no no implica necesariamente que el propio módulo genere menos calor.

De hecho, un módulo comercial de baja potencia puede llegar a calentarse menos que un módulo industrial de mayor potencia.

Así que, cuando la resistencia sea un factor importante, ten en cuenta ambos aspectos:

Rango de temperatura de funcionamiento + consumo energético

no solo la etiqueta de “industrial”.

Entonces, ¿es seguro un módulo SFP en caliente?

En la mayoría de los casos, sí.

Es bastante normal que un módulo SFP o SFP+ se caliente, sobre todo en los siguientes casos:

• Módulos SFP+ de 10G
• Transceptores ópticos de larga distancia
• Módulos SFP BiDi
• Módulos SFP+ RJ45 de 10GBASE-T
• Conmutadores sin ventilador
• Varios transceptores instalados uno al lado del otro

La pregunta importante no es:

“¿Notas calor?”

La pregunta más acertada es:

“¿Funciona el módulo dentro del rango de temperatura especificado? ¿Es estable la conexión a la red?”

Si la respuesta es sí, la temperatura no suele suponer ningún problema.

Si utilizas habitualmente varios Módulos SFP+ 10GBASE-T en un HomeLab o en una red de 10G, sin embargo, optar por transceptores de menor potencia y mantener una buena ventilación puede suponer una diferencia notable.
