Puissance d'émission SFP (TX) - Inf dBm : signification et étapes de test

SFP Puissance TX -Inf dBm signifie généralement que l'hôte n'a pas pu afficher une valeur finie de puissance d'émission. Une explication courante est que le logiciel a converti une valeur signalée comme étant zéro en dBm. Cela pas prouver, à lui seul, que le laser est hors service.

Il se peut que l'émetteur ait été désactivé intentionnellement, que le port soit hors service, que l'hôte interprète mal les diagnostics, ou que le module ne dispose effectivement d'aucune sortie optique. La manière la plus fiable de distinguer ces différents cas consiste à vérifier l'instantané complet des diagnostics, puis à mesurer la sortie à l'aide d'un compteur de puissance optique.

Champ d'application : Ce guide s'applique aux modules SFP optiques, SFP+ et SFP28 les émetteurs-récepteurs dotés de fonctions de diagnostic numérique. Cela ne s'applique pas aux modules RJ45 en cuivre, et ne doit pas s'appliquer à une clé ONU PON intégrée sans la documentation précise relative à la clé et à l'hôte.

Pourquoi la puissance de transmission d'un module SFP peut-elle s'afficher en « -Inf dBm » ?

Le Spécification SNIA SFF-8472 définit la valeur de la puissance de sortie TX surveillée comme un nombre non signé de 16 bits, par incréments de 0,1 µW. La plage numérique autorisée inclut zéro. La spécification définit la mesure sous-jacente ; elle ne définit pas le texte -Inf dBm.

Les serveurs convertissent généralement la puissance optique des milliwatts en dBm à l'aide de :

Puissance (dBm) = 10 × log10(puissance en mW)

Si la valeur d'entrée de ce calcul est nulle, il n'y a pas de résultat logarithmique fini ; mathématiquement, elle tend vers l'infini négatif. Une interface utilisateur peut donc afficher -Inf, -Infini, N/A, un champ vide ou une valeur minimale très faible. Ce comportement d'affichage dépend de la plateforme.

Cela nous amène à la première distinction importante :

• Fait bien connu : Le champ de diagnostic peut contenir une valeur de puissance brute égale à zéro.
• Interprétation motivée : un hôte peut représenter ce zéro ou cette valeur indisponible sous la forme -Inf dBm.
• N'a pas encore été prouvé : L'émetteur optique a subi une panne matérielle.

Lisez le modèle, pas un seul champ

Enregistrez simultanément toutes les valeurs mesurées disponibles : température, tension d'alimentation, courant de polarisation TX, puissance TX, puissance RX, TX Désactiver, Erreur TX, « Présence du module » et « Données non prêtes ». Un champ permet rarement d'identifier la cause.

Ce que vous observez	Meilleure hypothèse initiale	Ce que cela ne prouve pas
Tous les champs de diagnostic sont vides, affichent la valeur zéro ou ne sont pas disponibles	DDM problème de prise en charge, d'accès au bus de gestion, de validation du module ou d'analyse par l'hôte	Un laser défectueux
La température et la tension sont affichées ; la puissance d'émission est -Inf; la tension de polarisation TX est nulle ; la désactivation TX est activée	L'émetteur est volontairement éteint.	Un module défectueux
La température et la tension sont affichées ; la puissance d'émission est -Inf; la faute TX est activée	Un problème au niveau de l'émetteur doit faire l'objet d'une enquête	Que la faute incombe uniquement au module
La polarisation d'émission est différente de zéro ; la puissance d'émission est -Inf; un posemètre externe détecte la lumière attendue	Problème de télémétrie, d'étalonnage ou d'affichage sur l'hôte	Perte de puissance optique
TX Power, c'est -Inf; le compteur ne s'allume pas ; un module pris en charge et dont le bon fonctionnement est confirmé fonctionne sur ce même port	Le chemin de transmission du module suspect apparaît comme un candidat sérieux	Cause première avant la fin du test croisé contrôlé
La puissance de réception locale est limitée, tandis que la puissance d'émission locale est -Inf	Il se peut que la face d'entrée reçoive encore de la lumière	Que la transmission locale fonctionne, ou que la réception soit conforme aux spécifications

Si vous avez besoin d'un petit rappel sur les cinq valeurs diagnostiques courantes, consultez l'article de LuLeey Guide DDM/DOM.

Six causes courantes d'une valeur « -Inf » pour le TX

1. Le port est hors service et l'émetteur est désactivé

Une interface désactivée au niveau administratif, un pilote non initialisé ou un état de faible consommation peuvent empêcher la transmission (TX). Le Documentation sur les modules SFP du noyau Linux décrit comment activer un module SFP en désactivant le signal TX_DISABLE et comment le désactiver en activant ce même signal. D'autres plateformes mettent en œuvre leur propre logique de contrôle, mais le principe reste le même : l'état du port permet de désactiver intentionnellement l'émetteur.

La spécification SFF-8472 précise également que le diagnostic de la puissance d'émission n'est pas valide tant que l'émetteur est désactivé. Ne signalez pas de défaillance tant que le port concerné n'a pas été activé dans un mode pris en charge et que le module n'a pas eu le temps de s'initialiser.

2. La désactivation TX au niveau matériel ou logiciel est active

Le SFF-8472 intègre à la fois une entrée matérielle TX_DISABLE et une commande de désactivation logicielle. Chacune de ces options permet de désactiver l'émetteur. Vérifiez l'état de l'hôte et celui du module s'ils sont accessibles. Un courant de polarisation nul est normal dans de nombreux états de désactivation ; il ne s'agit donc pas d'un signe certain de dysfonctionnement.

3. L'hôte ne parvient pas à lire les diagnostics valides

Le module peut être présent même si certaines données de diagnostic sont manquantes ou mal interprétées. Parmi les causes possibles, on peut citer un DDM non pris en charge, un problème au niveau de l'interface de gestion, des données obsolètes, un message « Data Not Ready », le micrologiciel de l'hôte, le comportement du pilote ou un code du module que l'hôte n'accepte pas.

Si l'hôte ne parvient pas à identifier le module de manière fiable ou à lire son EEPROM, suivez les instructions suivantes : Guide de dépannage : module SFP non détecté avant de procéder au diagnostic du laser.

4. Le module et l'hôte ne fonctionnent pas dans un mode pris en charge

Le simple fait qu'un port soit de type SFP ne suffit pas à garantir la compatibilité. Vérifiez le modèle exact de l'hôte, le type de port, le mode SerDes pris en charge, le débit configuré, le micrologiciel, le pilote, le codage du module et les limites d'alimentation. La vitesse maximale indiquée sur le port ou l'émetteur-récepteur ne précise pas quels modes électriques cette combinaison peut réellement prendre en charge.

Cela est particulièrement important avec les ports multidébits. Un module physiquement compatible peut être détecté, mais ne pas être initialisé correctement au débit sélectionné.

5. Il y a un véritable dysfonctionnement de l'émetteur ou un problème d'alimentation

Une « erreur TX » (TX Fault) est différente d’une « désactivation TX » (TX Disable). La désactivation est un état de contrôle ; l’erreur est un état signalé par l’émetteur. Ces deux éléments doivent être consignés séparément. Le guide de LuLeey sur Erreur RX LOS par rapport à TX explique pourquoi un indicateur de défaut permet d'affiner la recherche mais ne permet pas, à lui seul, de déterminer si la cause provient du module, du système de contrôle de l'hôte, de l'alimentation ou de la température.

6. Le circuit de commande du laser ou de l'émetteur est défectueux

Une défaillance matérielle est possible. Cette conclusion ne peut être retenue avec certitude qu’une fois que le port est activé, que le paramètre « TX Disable » est désactivé, que la combinaison hôte/module est prise en charge, qu’un appareil de mesure externe ne détecte aucun signal de sortie et que des tests de permutation contrôlés permettent d’isoler le symptôme au niveau de l’émetteur-récepteur suspect.

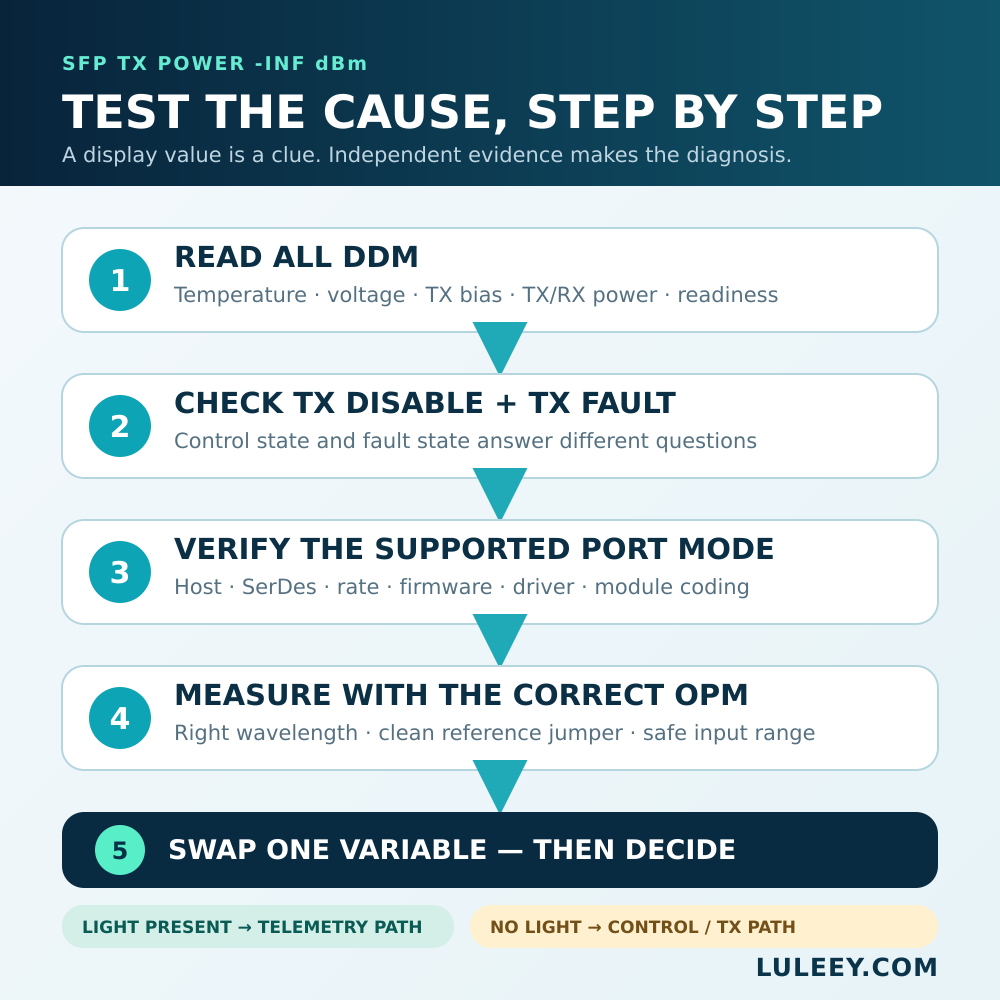

Comment dépanner la puissance de transmission (TX) d'un module SFP - Inf dBm

Étape 1 : Sauvegardez les données avant de réinstaller quoi que ce soit

Fiche :

• Modèle hôte, emplacement et port
• Versions des logiciels, des micrologiciels et des pilotes
• Fabricant du module, référence exacte et numéro de série
• Débit du port configuré et négocié
• Température, tension, polarisation d'émission, puissance d'émission et puissance de réception
• États « TX Disable », « TX Fault », « RX LOS » et « Data Not Ready »
• État administratif et opérationnel de l'interface
• État du terminal distant et heure de la lecture

Les captures d'écran ou les résultats de commandes sont utiles, mais veillez à supprimer les identifiants et les éléments de configuration non pertinents avant de les partager.

Étape 2 : Vérifier que l'hôte détecte et accepte le module

Vérifiez si l'hôte lit correctement l'identifiant du module et l'EEPROM. Si tous les champs de surveillance disparaissent simultanément, commencez par résoudre le problème de détection du module ou d'accès à la gestion. Un seul -Inf Une valeur, même si le reste du diagnostic semble plausible, indique une branche différente de celle d'un module totalement illisible.

Étape 3 : Vérification de l'état du port, de la désactivation de la transmission (TX Disable) et du défaut de transmission (TX Fault)

N'activez l'interface que pendant une plage horaire de maintenance approuvée. Vérifiez que la vitesse et le mode de support configurés correspondent à un mode pris en charge à la fois par l'hôte et par le module.

Lisez ensuite à nouveau les signaux de commande et d'état :

• Signal TX Disable activé : découvrez pourquoi l'animateur ne met pas le laser en marche.
• TX désactivé, pas de défaut TX : Passez à l'étape de mesure.
• Détection d'une erreur TX : Vérifiez l'alimentation du module, sa température, son bon positionnement, le mode pris en charge et les journaux de l'hôte avant de remplacer le matériel.

Étape 4 : Comparer l'instantané DDM complet

Analysez la puissance d'émission (TX) en tenant compte de la température, de la tension et de la polarisation d'émission (TX). Cette combinaison fournit davantage d'informations que n'importe quelle valeur prise isolément.

• Un décalage nul associé à un état de désactivation déclaré correspond à un émetteur intentionnellement désactivé.
• Biais non nul plus -Inf La puissance TX peut indiquer un problème de transmission ou un émetteur qui fonctionne sans produire de lumière mesurable.
• Une tension ou une température anormale peut indiquer un problème au niveau du circuit d'alimentation de l'hôte ou un problème lié aux limites de fonctionnement.

Comparez chaque seuil aux spécifications exactes de l'émetteur-récepteur. Il n'existe pas de valeur universelle “ idéale ” pour la puissance d'émission ou le courant de polarisation. Pour une approche plus approfondie du courant de polarisation, consultez Courant de polarisation TX du SFP trop élevé : causes et solutions.

Étape 5 : Mesurer l'émetteur à l'aide d'un mesureur de puissance optique

Un appareil de mesure externe vous fournit des données indépendantes de la télémétrie propre au module. Respectez vos procédures de sécurité et de contrôle des modifications : le rayonnement optique actif peut être invisible ; ne regardez donc jamais à l'intérieur d'un émetteur-récepteur ou d'une fibre optique.

Suivez cette séquence d'exercices sur le banc :

1. Vérifiez la longueur d'onde exacte de l'émetteur et la plage de sortie prévue dans les caractéristiques techniques du module.
2. Utilisez un wattmètre compatible avec cette longueur d'onde et cette plage de puissance.
3. Installez l'adaptateur approprié et utilisez un cavalier de référence dont le bon fonctionnement est avéré, avec un type de fibre, un connecteur et un polissage compatibles.
4. Vérifiez, nettoyez puis revérifiez chaque raccordement.
5. Réglez le mesureur sur la longueur d'onde de l'émetteur et relevez la valeur en dBm.
6. Activez le mode de port pris en charge et mesurez la puissance de sortie en émission du module.
7. Comparez cette valeur avec les spécifications exactes de puissance de démarrage minimale et maximale du module, en tenant compte des conditions d'essai.

Le Guide de test de la puissance optique de la Fiber Optic Association Cela nécessite également un mesureur avec correction de longueur d'onde, un adaptateur compatible, un câble de test dont le bon fonctionnement est avéré et des connecteurs propres.

Ne raccordez pas l'émetteur directement à un détecteur, sauf si la plage d'entrée de l'appareil de mesure permet de supporter en toute sécurité la puissance d'émission éventuelle. Appliquez l'atténuation requise lorsque l'appareil de mesure ou la procédure d'essai l'exige.

Étape 6 : Remplacer une variable à la fois

Utilisez un émetteur-récepteur dont le bon fonctionnement est avéré et pris en charge sur le même port. Ensuite, si cela est possible, testez l'émetteur-récepteur suspect sur un autre hôte compatible dont le bon fonctionnement est avéré.

Maintenez le mode de fonctionnement inchangé. Vérifiez l'emplacement physique, le mode SerDes de l'hôte, le débit configuré, la prise en charge par le micrologiciel/pilote, le codage du module et les spécifications optiques. Changer à la fois le module, le câble, le port et les paramètres peut permettre de rétablir le service, mais cela détruit les éléments nécessaires à l'identification de la cause.

Étape 7 : Prendre une décision en s'appuyant sur des éléments de preuve indépendants

Résultat	Conclusion la plus défendable	Prochaine étape
Le compteur affiche la puissance optique attendue tandis que le DDM reste -Inf	L'émetteur émet de la lumière ; les diagnostics ou la présentation de l'hôte sont erronés	Mettre à jour/vérifier le micrologiciel et le pilote ; conserver le résultat de la mesure et un instantané complet du DDM
Le module suspect ne produit aucun signal de sortie mesurable sur deux hôtes pris en charge ; un module dont le bon fonctionnement est confirmé fonctionne correctement ; le signal « TX Disable » est désactivé.	Indice manifeste d'une défaillance du circuit de transmission d'un module	Remplacer ou ouvrir une demande de retour (RMA) à l'aide du rapport de test
Ces deux modules ne produisent aucun signal sur l'un de leurs ports, mais fonctionnent normalement sur les autres.	Le port hôte, le mode ou le chemin de contrôle sont les principaux suspects	Vérifier la configuration des ports, les pilotes, les micrologiciels et le matériel
La sortie apparaît une fois que le port est activé ou que le signal « TX Disable » est désactivé.	La lecture initiale provenait d'un état de désactivation	Consignez la cause liée à l'état de contrôle ; ne la qualifiez pas de « défaillance du laser ».
Les valeurs affichées changent après le retrait puis la remise en place ou le nettoyage	Cela peut impliquer un contact, une contamination ou un accès intermittent du personnel de gestion	Répétez le test et surveillez la situation ; ne considérez pas un seul cas de rétablissement comme la preuve de la cause première

Les erreurs qui font perdre le plus de temps

• Remplacer le module uniquement parce que l'écran affiche le message -Inf
• Considérer une lecture RX locale finie comme la preuve que la transmission TX locale fonctionne
• Qualifier une valeur RX de “ bonne ” sans préciser la portée exacte du récepteur
• Partir du principe que la tension de polarisation d'émission est nulle revient toujours à conclure à une défaillance du laser
• Utilisation du facteur de forme ou du débit maximal nominal pour déterminer la compatibilité
• Mesure effectuée avec un réglage de longueur d'onde incorrect, un adaptateur inadapté ou un connecteur mal poli
• Regarder à l'intérieur de l'émetteur-récepteur pour vérifier la présence de lumière
• Échanger plusieurs variables à la fois
• Application de la logique SFP Ethernet standard à une clé ONU PON en l'absence de documentation précise sur le mode hôte

Que faut-il envoyer au service d'assistance LuLeey ?

Pour accélérer l'examen technique, veuillez indiquer le modèle et le port de l'hôte, la version du micrologiciel/pilote, la désignation exacte du module, le débit configuré, un instantané DDM complet, l'état « TX Disable » ou « TX Fault », le résultat du mesureur de puissance externe et le résultat du test de permutation contrôlée. Précisez également le réglage de longueur d'onde du mesureur et le cavalier de référence utilisé.

Ces indications permettent de distinguer, sans avoir à deviner, un problème d'affichage, un émetteur hors service, un mode hôte non pris en charge ou une véritable perte de sortie optique. Si un remplacement s'avère nécessaire, elles fournissent également les informations requises pour adapter l'émetteur-récepteur à l'hôte, à la fibre, à la longueur d'onde, à la portée et au budget de liaison.

Prochaine étape concrète

Ne commencez pas par une demande de retour (RMA). Commencez par enregistrer l'état complet du diagnostic, en vérifiant que le port est activé dans un mode pris en charge, puis mesurez l'émetteur à l'aide d'un mesureur de puissance optique adapté. Si le mesureur confirme l'absence de sortie et que le problème persiste sur tous les hôtes pris en charge, vous disposez d'un argument solide pour justifier le remplacement.
