광 미디어 컨버터의 전원은 켜지는데 네트워크가 연결되지 않나요? - LuLeey.com

파이버 미디어 변환기 불은 켜져 있지만 네트워크 연결 없음 흔히 발생하는 오류 양상을 설명합니다. 여러 개의 녹색 LED가 켜져 있음에도 불구하고, 원격 종단점과의 통신이 여전히 불가능한 경우입니다. 전체 경로가 정상적으로 작동한다고 가정해서는 안 됩니다. 한 개의 LED는 전원, 로컬 구리 케이블 연결, 또는 수신된 광 신호를 나타낼 수 있습니다. 그러나 이 LED가 멀리 있는 종단점에 트래픽이 도달하는지, 반송 방향, VLAN 소속, DHCP, PPPoE 또는 IP 게이트웨이에 대해서는 아무런 정보를 제공하지 않을 수 있습니다.

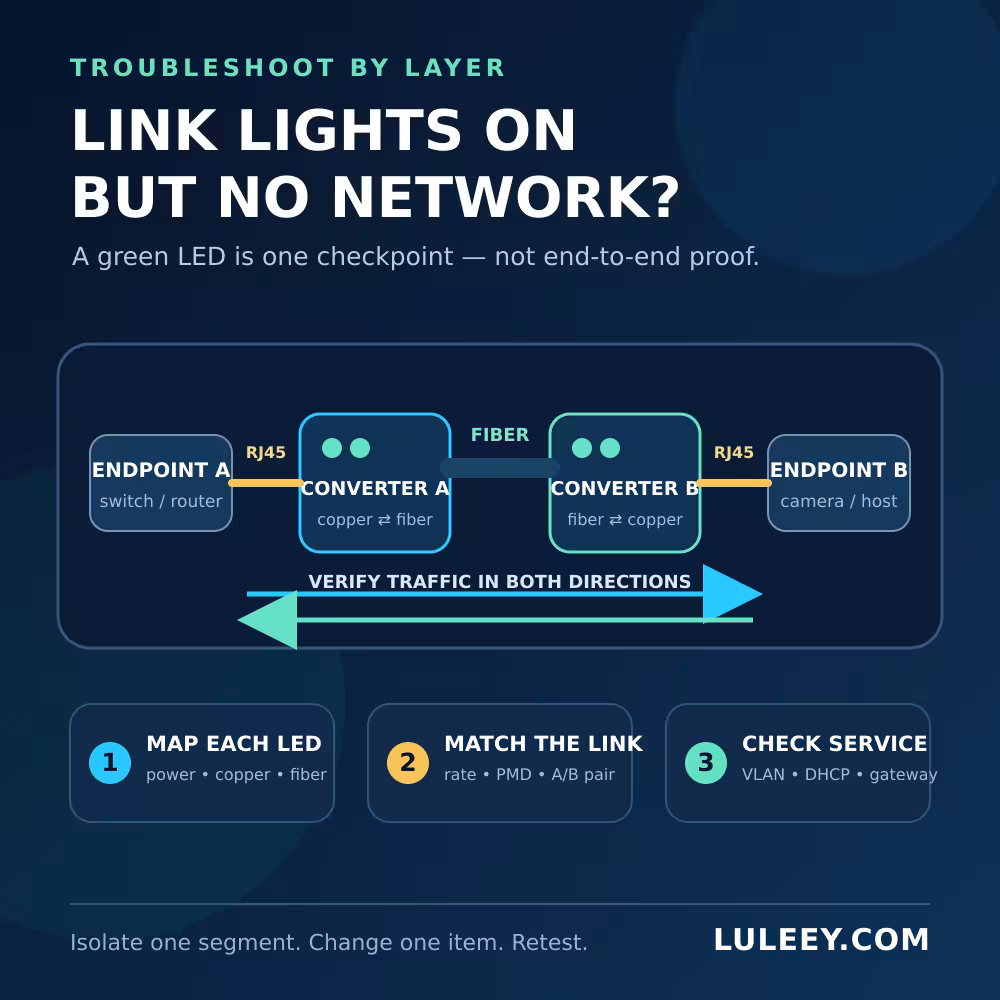

가장 빠른 방법은 전체 경로를 그려보고 증거가 바뀌는 첫 번째 레이어를 찾는 것입니다:

종단점 A → 구리 케이블 → 변환기 A → 광섬유 → 변환기 B → 구리 케이블 → 종단점 B

양쪽 방향을 모두 확인하고, 한 번에 한 항목씩 변경하십시오. 이렇게 하면 실제 문제가 호환성 불일치인 경우 변환기를 교체하는 일을 피할 수 있습니다. BIDI 페어, 강제 이더넷 모드, 차단된 VLAN 또는 IP 구성 문제.

광섬유 미디어 컨버터의 전원은 켜져 있지만 네트워크에 연결되지 않는 경우: 여기에서 시작하세요

먼저, 각 LED가 무엇을 의미하는지 확인하십시오. 정확한 변환기 모델 및 리비전. 다음과 같은 레이블들, 예를 들어 PWR, TP, FX, 링크, ACT, FDX 그리고 SPD 모든 제품에서 동일하게 해석되지는 않습니다.

링크를 클릭하기 전에 간단한 표를 만들어 보세요:

세그먼트	기록할 증거	이것이 증명하지 못하는 것
전원	올바른 어댑터, 안정적인 전원 LED	부하 상태에서의 올바른 전압 또는 정상적인 데이터 경로
구리 A	종단점 A 및 변환기 A에서의 링크 및 실제 속도	광케이블이나 원격 구간의 구리선이 정상적으로 작동하고 있습니다.
섬유	해당 모델에 광 링크 표시 기능이 있는 경우	프레임 정리, 트래픽 반환 또는 IP 서비스
구리 B	변환기 B와 종단점 B 간의 연결 및 실제 속도	VLAN, 주소 지정 또는 애플리케이션 접근성

LED와 라벨을 사진으로 찍고, 불빛이 계속 켜져 있는지 아니면 깜빡이는지 기록하십시오. 라벨이 없는 불빛의 색깔만 보고 그 의미를 추측하지 마십시오.

1. 전원 및 두 구리 케이블 연결 상태 확인

각 컨버터에 지정된 전원 사양을 확인하십시오. 플러그가 호환되더라도 전압, 극성 또는 사용 가능한 전류가 맞지 않을 수 있습니다. 또한 전원 공급이 불안정할 경우, 영구적인 정전보다는 반복적인 링크 오류가 발생할 수도 있습니다.

그런 다음 두 구리 케이블 구간을 각각 점검하십시오. 양쪽 끝점에서 보고된 실제 작동 속도를 확인하십시오. “기가비트”로 판매되는 장치가 있다고 해서 연결된 모든 포트가 현재 1 Gbps로 작동하고 있다는 보장은 없습니다.

속도와 듀플렉스 설정이 가능한 경우, 지원되는 일관된 구성으로 시작하십시오. 한 쪽을 강제로 설정하고 다른 쪽은 협상 모드로 두면 링크 성능이 저하될 수 있습니다. 속도, 듀플렉스, 흐름 제어 및 케이블 연결을 동시에 변경하지 마십시오. 기준 설정을 저장해 둔 후, 한 번에 한 가지 변경 사항만 통제된 방식으로 적용하십시오.

증거가 구리 레그를 가리키는 경우, 정상 작동이 확인되고 정격이 올바른 구리 패치 케이블 하나로 교체하십시오. 전체 구리 채널이 선택한 이더넷 모드의 요구 사항을 충족하도록 유지하십시오.

2. 커넥터뿐만 아니라 광 경로도 일치시켜야 합니다.

호환되는 SC 또는 LC 플러그라고 해서 광학적인 호환성이 보장되는 것은 아닙니다. 다음 사항을 확인하십시오:

이더넷 PMD 및 양쪽 광 단말에서의 실제 전송 속도
단일모드 또는 다중모드 광섬유
커넥터 계열 및 마감 처리; APC와 UPC를 서로 연결하지 마십시오
송신 및 수신 파장
듀플렉스 광섬유의 송신(TX)과 수신(RX) 극성, 또는 올바른 단일 광섬유 BiDi A/B 쌍
수신기의 정확한 최소 및 최대 작동 입력에 대한 경로 손실

그리고 IEEE 802.3-2022 표준 기록 다양한 매체와 전송 속도에 따른 서로 다른 이더넷 물리 계층을 다룹니다. 특정 제품이 어떤 조합을 지원하는지는 여전히 컨버터 및 트랜시버의 데이터 시트에 따라 결정됩니다.

이중 통신 광섬유의 경우, 각 방향에서 로컬 송신(TX) 신호가 원격 수신(RX) 장치에 도달해야 합니다. 만약 광섬유 링크 이 작업은 문서화된 극성 테스트 목적으로만 이중 쌍을 뒤집는 것이며, 그 외의 목적으로는 수행하지 마십시오. 생산용 광섬유를 무작위로 이동시키지 마십시오.

단일 광섬유 양방향(BiDi)의 경우, 양 끝단에서는 일반적으로 상호 보완적인 파장을 사용합니다. 송신/수신 방향이 동일한 두 장치가 전원이 켜져 있어도 정상적인 광 쌍을 형성하지 못할 수 있습니다.

승인된 장비를 사용하여 접근 가능한 커넥터를 점검하고 청소하십시오. 해당 광섬유 협회 커넥터 가이드 이는 결합된 페룰 간에 오염이 전파될 수 있는 이유를 설명합니다. 절대로 광섬유나 광 포트를 직접 들여다보지 마십시오. 전원 상태를 확인하고 적절한 영상 검사 방법을 사용하십시오.

일반적인 dBm 범위에서 제공된 링크는 승인하지 마십시오. DDM을 사용할 수 있는 경우 진단 정확도를 포함하여, 각 방향별로 정확한 송신기 및 수신기 사양과 비교하십시오.

3. 프레임이 양방향으로 전달되는지 확인하기

모든 링크 표시등이 켜져 있다면, LED를 계속 쳐다보지 말고 카운터 값이 변하는지 확인하세요.

짧은 승인된 테스트를 수행하기 전과 후에 두 엔드포인트 포트에서 타임스탬프가 포함된 스냅샷을 촬영하십시오. 송수신된 프레임, FCS/CRC 오류, 드롭, 링크 이벤트 및 실제 전송 속도를 기록하십시오. 카운터를 사용하십시오. 델타, 과거의 누적 합계가 아닙니다.

관찰	다음에 테스트할 가능성이 높은 결함 영역
엔드포인트 A는 데이터를 전송하지만, 엔드포인트 B는 아무것도 수신하지 못합니다.	A-B 구리 회로, 변환기, 광학 방향 또는 B측 수신 경로
교통은 일방통행으로만 운영됩니다	두 방향을 별도로 처리하고, 극성, BiDi 페어링 및 문제가 발생한 수신 경로를 확인하십시오.
양쪽 엔드포인트 모두 프레임을 주고받지만, IP 주소는 나타나지 않습니다.	VLAN, DHCP, PPPoE 또는 IP 설정으로 전환
프레임은 정상적으로 전송되지만 FCS/CRC 오류는 증가한다	수신 방향, 광학 장치, 케이블 연결 및 호스트 포트를 확인하십시오. 단순히 ‘Link Up’ 상태만으로는 충분하지 않습니다.
링크가 계속 끊어졌다가 다시 연결된다	전원, 케이블 연결 상태, 온도, 속도/모드 지원 여부 및 물리적 경로를 확인하십시오.

RX 전력이 정상으로 보이지만 오류가 증가하는 경우, LuLeey의 SFP CRC 문제 해결 가이드 단 한 번의 측정 결과만으로 광학 장치가 결함이 있다고 판단하지 않고, 불량 프레임의 방향을 추적하기 위해.

4. 변환기가 실제로 무엇을 변환할 수 있는지 확인하기

일부 미디어 컨버터는 구리선과 광섬유 간에 하나의 이더넷 모드를 연결해 줍니다. 다른 제품들은 스위치 기능을 갖추고 있거나 호스트 측의 여러 전송 속도를 지원합니다. 두 링크가 모두 녹색으로 표시된다고 해서 모든 장치가 임의의 속도 변환을 수행한다고 가정해서는 안 됩니다.

고정 광학 방식 컨버터의 경우, 내장된 광학 PMD 및 구리 모드를 확인하십시오. SFP 기반 컨버터의 경우, 정확한 모듈, 모듈 코딩, 컨버터 칩셋/PHY, 펌웨어, 슬롯 전기 모드 및 포트 설정도 함께 확인하십시오.

SFP, SFP+ 또는 SFP28이라는 명칭은 폼 팩터 제품군을 지칭할 뿐, 완전한 호환성을 보장하는 것은 아닙니다. 물리적 호환성, 호스트 SerDes 모드, 협상되거나 구성된 전송 속도, 사용 가능한 처리량은 각각 별도로 확인해야 합니다.

2.5G PON ONU 스틱의 경우에도 동일한 주의 사항이 적용됩니다. 1G 또는 10G로 표시된 포트는 양쪽 모두 호환 가능한 1G 호스트 모드를 지원하는 경우에만 스틱과 함께 1G로 작동할 수 있습니다. 일부 SFP+ 호스트는 적절한 칩셋, PHY, 펌웨어 및 설정을 통해 2.5G를 지원할 수도 있습니다. 케이지 라벨만 보고 판단하지 말고, 정확한 컨버터 모델, 호스트 모드, 모듈 코딩, 펌웨어/드라이버 및 실제 전송 속도를 확인하십시오.

5. 프레임이 통과한 후 VLAN 및 네트워크 서비스 확인

기본적인 비관리형 미디어 컨버터는 일반적으로 IP 주소를 생성하지 않으며, 서브넷 간 라우팅을 수행하지도 않고, VLAN 불일치 문제를 해결하지도 않습니다. 프레임이 양방향으로 통과되면 스택의 상위 계층으로 계속 진행하십시오.

확인:

양쪽 엔드포인트 포트에서 액세스 VLAN과 태그 VLAN에 대한 기대치 비교
필요한 VLAN을 필터링하는 것이 관리형 컨버터인지, 아니면 스위치인지 여부
STP, 링크 집계, 포트 보안 또는 루프 방지 상태
대상 VLAN에서 DHCP 또는 PPPoE 사용 가능 여부
고정 IP 주소, 서브넷 마스크, 기본 게이트웨이 및 DNS 설정
호스트 이름이나 테스트 장치가 Wi-Fi와 같은 다른 인터페이스를 사용하고 있는지 여부

IEEE 802.1Q는 브리지 네트워크와 VLAN을 정의하며, IEEE 802.1Q-2022 기록 는 관련 표준에 대한 참조입니다. 물리적 링크 표시만으로는 두 포트가 동일한 전달 서비스에 속한다는 사실을 입증할 수 없습니다.

테스트 시에는 의도한 유선 IP 주소와 동일한 서비스 내의 알려진 엔드포인트를 사용하십시오. 인터넷 테스트에서 실패한 결과만으로는 컨버터와 라우터, DNS, 방화벽 또는 상류 공급자를 구분할 수 없습니다.

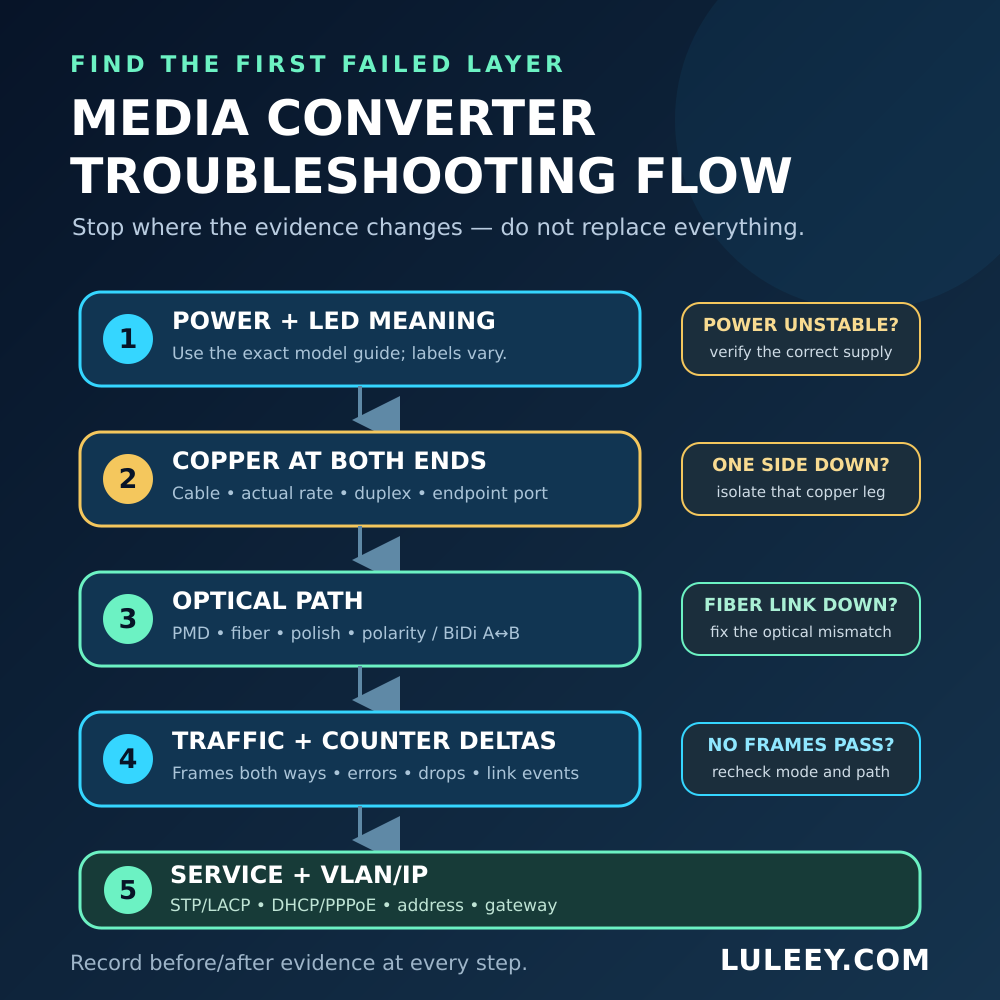

6. 첫 번째 오류가 발생한 세그먼트를 분리한다

알 수 없는 변수 하나를 제거할 수 있는, 방해가 가장 적은 테스트를 사용하십시오:

원래의 토폴로지, 설정, LED 상태 및 카운터 값을 저장합니다.
전원 공급이 안정적인지, 두 구리 연결선이 모두 정상인지 확인하십시오.
광학 PMD, 광섬유, 연마 상태, 극성 또는 BiDi 페어링, 그리고 전력 제한을 확인하십시오.
프레임과 카운터 변경 사항이 양쪽 끝점에서 모두 나타나는지 확인하십시오.
프레임이 정상적으로 통과한다면, 광 모듈을 교체하기보다는 VLAN 및 IP 서비스를 점검하십시오.
승인된 정비 시간 내에 정상 작동이 확인되고 사양이 정확한 부품 하나만 교체하십시오.
동일한 확인 절차를 반복하고, 완료되면 승인된 구성으로 복원하십시오.

로컬 직접 테스트를 통해 문제의 범위를 좁힐 수는 있지만, 이것이 생산 경로를 검증해 주는 것은 아닙니다. 마찬가지로, 서로 다른 종단점을 가진 벤치 환경에서 작동하는 컨버터가 원래의 포트 모드 및 서비스 설계와 자동으로 호환되는 것은 아닙니다.

LuLeey 미디어 컨버터의 적용 분야

LuLeey’s 구리-광섬유 미디어 컨버터 제품군 다양한 전송 속도를 지원하는 고정형 광학 모듈 및 플러그인형 모듈 설계가 포함되어 있습니다. 커넥터의 외관만 보고 선택하지 말고, 전체 경로를 고려하여 선택하십시오.

구체적인 예를 들자면, LL-BDMC1000 고정형 SC 양방향 변환기 이 제품은 단일 모드 SC/UPC 광 인터페이스, 상호 보완적인 1310/1550 nm A/B 쌍, 최대 20 km의 전송 거리를 지원합니다. 이 제품은 SFP 케이지가 아닌 고정형 광 컨버터이므로, PON ONU 스틱의 호스트로 간주해서는 안 됩니다.

현재 이 페이지에는 구리 금리에 대한 두 가지 서로 다른 설명이 나와 있습니다—10/100/1000 Mbps 한 섹션에서 그리고 100/1000M 자동 감지 사양표에서 확인하십시오. 구매 또는 배포 전에 LuLeey를 통해 정확한 하드웨어 릴리스 버전과 지원되는 구리 모드를 확인하십시오. 또한 이 페이지에는 완전한 광 출력 범위 정보가 공개되어 있지 않으므로, 거리 표기만으로는 특정 경로에 대한 수용 테스트 기준으로 삼을 수 없습니다.
