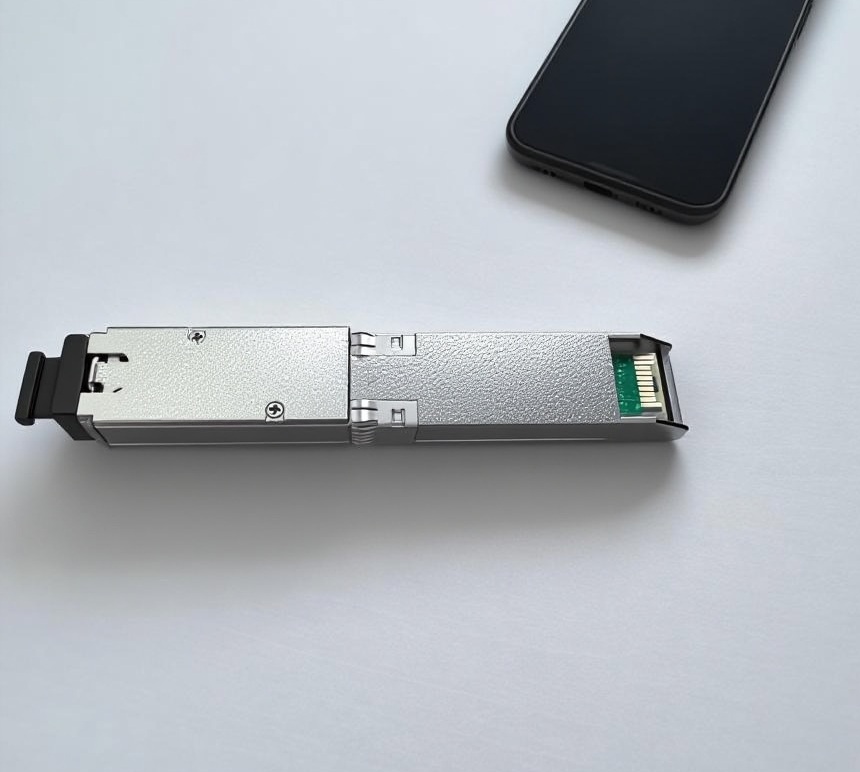

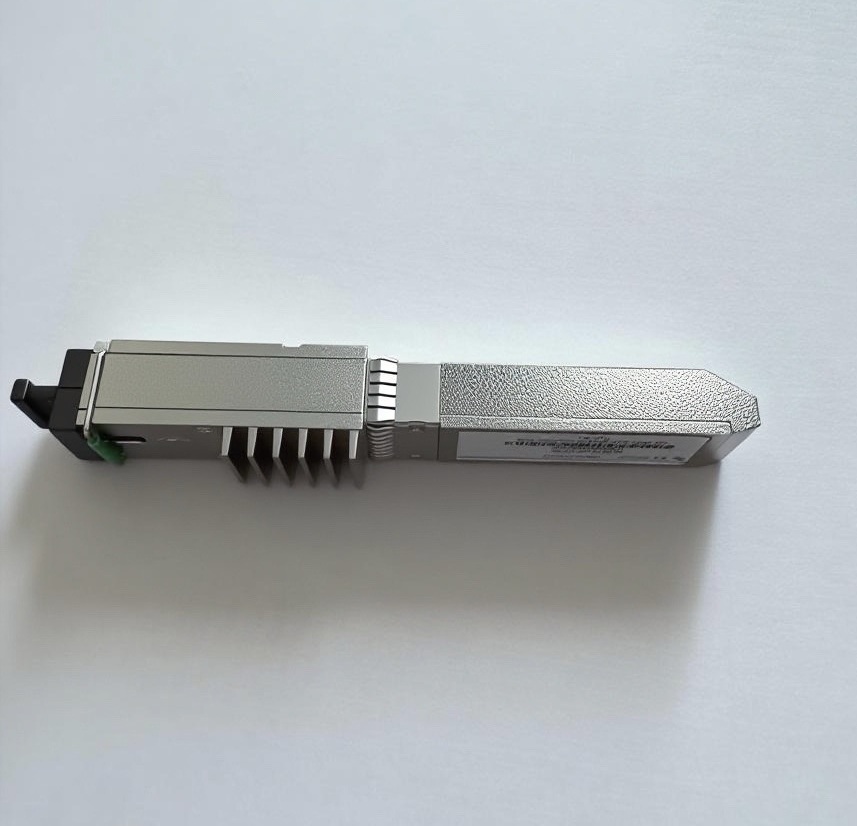

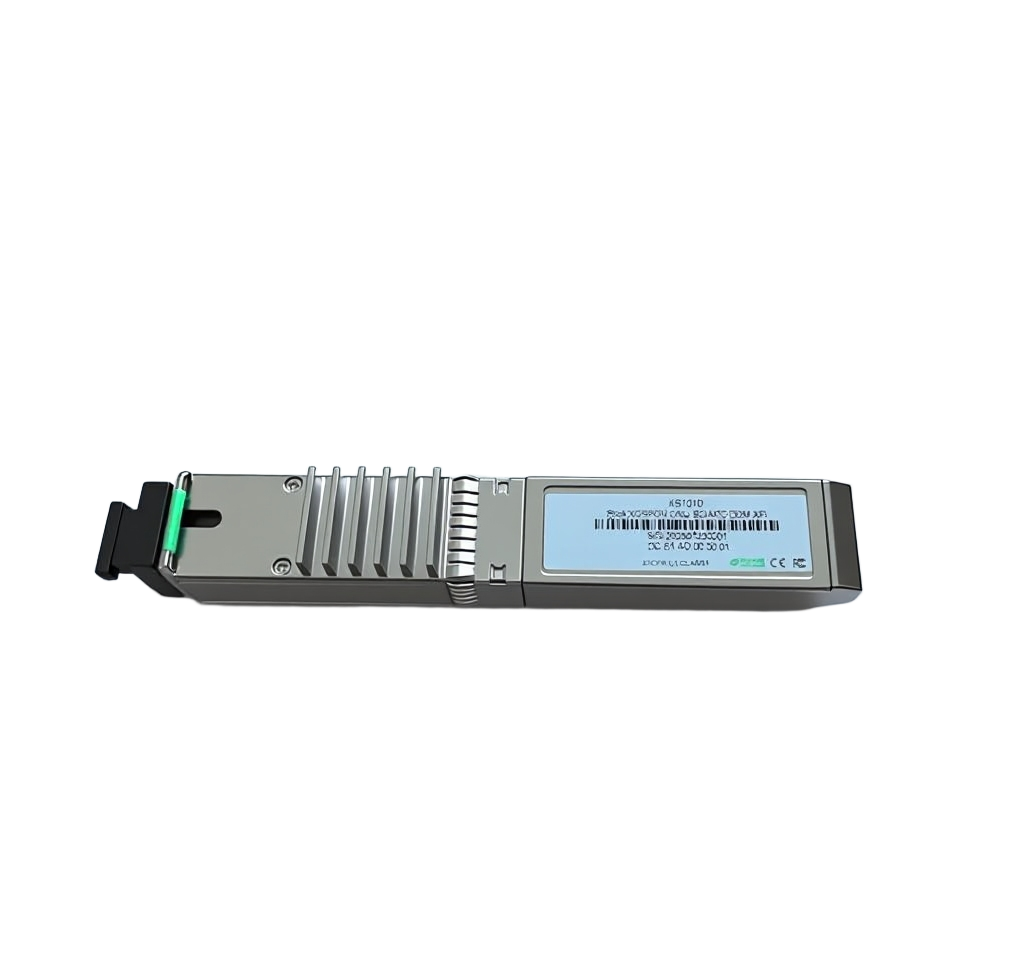

제품 이름	XGSPON 스틱 ONU SFP+ 트랜시버
브랜드	루리
모델	LL-xs1010
칩	MaxLinear PRX126
RAM	1G

• 맞춤형 XGS-PON SFP+ 스틱 모듈, 8311 커뮤니티 펌웨어 지원.
• 1GB RAM의 고성능
• AT&T, 오렌지 비즈니스, 텔러스와 같은 미국/캐나다/영국 통신 서비스 제공업체에서 널리 사용됩니다.
• 지원 수정PON 일련 번호(ONT ID)/공급업체 ID/장비 ID/논리적 ONU ID/논리적 암호/MAC.....
• XGS-PON/XGPON 네트워크 솔루션 지원

사용 방법

제품 특징

• 단일 파이버 XGS-PON ONU 트랜시버
• 1270nm 버스트 모드 9.953Gb/s 송신기(DFB 레이저 포함)
• 1577nm 연속 모드 9.953Gb/s APD-TIA 수신기
• SC UPC 리셉터클 커넥터가 있는 SFP+ 패키지
• 내부 캘리브레이션을 통한 디지털 진단 모니터링(DDM)
• 0~70°C 작동 케이스 온도
• +3.3V 분리형 전원 공급 장치, 낮은 전력 손실
• SFF-8431/SFF-8472/ GR-468 준수
• MIL-STD-883 준수
• FCC Part 15 클래스 B/EN55022 클래스 B(CISPR 22B)/VCCI 클래스 B 준수
• 클래스 I 레이저 안전 표준 IEC-60825 준수
• RoHS-6 준수

XGS-PON 스틱 ONU SFP 트랜시버란 무엇인가요?

XGS-PON 스틱 ONU SFP 트랜시버는 FTTH 광대역 네트워크에서 기존의 ISP ONT 장치를 대체하도록 설계된 소형 광 액세스 모듈입니다.

이 제품은 ONU 기능과 SFP 트랜시버 폼 팩터를 결합하여, 호환되는 라우터, 스위치, 방화벽 및 네트워킹 장비에 직접 설치할 수 있습니다.

이 모듈은 다음 분야에서 널리 사용됩니다:

• ISP 우회 설정
• MikroTik 라우터
• OpenWRT 시스템
• 가정용 네트워크 구축
• FTTH 광대역 구축
• 광섬유 WAN 애플리케이션

XGS-PON 스틱 ONU를 사용해야 하는 이유는 무엇인가요?

기존의 ISP ONT 장치는 대개 별도의 전원 공급 장치와 추가적인 케이블 연결이 필요하며, 네트워크 유연성이 제한적입니다.

XGS-PON 스틱 ONU SFP 모듈은 광 액세스 기능을 네트워킹 장치에 직접 통합함으로써 구축 과정을 간소화합니다.

다음과 같은 혜택이 있습니다:

• 더 깔끔한 네트워크 구성
• 전력 소비 감소
• 하드웨어 사양 완화
• 광섬유 WAN 직접 통합
• 고급 라우팅 시스템과의 향상된 호환성

일반적인 애플리케이션

• ISP ONT 교체
• FTTH 광대역 액세스
• MikroTik 광섬유 WAN 구축
• OpenWRT 라우터 통합
• 가정용 실험실 광네트워크
• 10G 광인터넷 접속
• 라우터 SFP WAN 변환

호환되는 네트워킹 플랫폼

이 XGS-PON ONU 스틱은 주로 다음과 같이 사용됩니다:

• MikroTik 라우터
• OpenWRT 시스템
• pfSense 방화벽
• OPNsense 플랫폼
• 리눅스 기반 라우터
• SFP 포트가 있는 관리형 스위치

호환성은 인터넷 서비스 제공업체(ISP)의 인증 요건 및 펌웨어 지원 여부에 따라 달라질 수 있습니다.

일반적인 광 출력 범위

대부분의 XGS-PON 구축 환경에서 ONU 광 수신 전력은 일반적으로 다음 범위 내에서 작동합니다:

광학 파워 레벨	상태
-8dBm ~ -18dBm	우수
-18dBm ~ -23dBm	안정적
-23dBm ~ -27dBm	약한 신호
27dBm 미만	ONU 연결이 끊어질 수 있음

안정적인 광 신호 레벨을 유지하면 신뢰할 수 있는 FTTH 광대역 성능을 보장하는 데 도움이 됩니다.

일반적인 ISP 우회 시나리오

많은 숙련된 사용자들은 다음과 같은 이점을 얻기 위해 ISP ONT 장치를 교체합니다:

• 라우터에 대한 완전한 제어
• 향상된 VLAN 관리
• 고급 방화벽 기능
• 네트워크 지연 시간 감소
• 간소화된 광섬유 WAN 구축

XGS-PON 스틱 ONU를 사용하면 별도의 ONT 하드웨어 없이 라우터 내부에서 직접 광케이블을 연결할 수 있습니다.

호환성에 관한 중요 사항

배포 전에 다음 사항을 확인하십시오:

• ISP 인증 방식
• OMCI 호환성
• 일련번호 관련 요건
• VLAN 구성
• 라우터 SFP 호환성
• 전력 소비 제한

일부 인터넷 서비스 제공업체(ISP)의 경우, ONU 등록을 성공적으로 완료하려면 추가 설정이 필요할 수 있습니다.

XGS-PON이 홈 랩에서 인기를 끄는 이유

XGS-PON은 멀티 기가비트급 FTTH 광대역 속도를 지원하므로 다음과 같은 분야에서 주목받고 있습니다:

• 10G 가정용 네트워크
• 자체 호스팅 서버
• NAS 환경
• 가상화 실습실
• 고급 라우팅 설정

많은 홈 랩 사용자들은 소형이며 유연한 광섬유 통합이 가능한 XGS-PON ONU 스틱을 선호합니다.

소프트웨어 기능

• ITU-T G.988 OMCI 관리 준수
• 4K MAC 항목 지원
• IGMPv3/MLDv2 및 512 IP 멀티캐스트 주소 항목 지원
• VLAN 태그 조작, 분류 및 필터링과 같은 고급 데이터 기능 지원
• 자동 검색 및 구성을 통한 “플러그 앤 플레이” 지원
• 불량 ONU 탐지 지원
• 모든 패킷 크기에 대해 유선 속도로 데이터 전송
• 최대 9840바이트의 점보 프레임 지원

일반 설명

XGS-PON ONU 스틱 트랜시버는 소형 폼팩터 플러그형(SFP+) 패키징의 광 네트워크 단말기(ONT)입니다. 양방향(최대 10Gbit/s) 광 트랜시버 기능과 2차 레이어 기능이 통합된 XGS-PON ONU 스틱입니다. 표준 SFP 포트가 있는 고객 프레미스 장비(CPE)에 직접 연결하면 별도의 전원 공급 없이도 XGS-PON ONU 스틱이 CPE에 멀티 프로토콜 링크를 제공합니다.

단일 모드 광섬유용으로 설계된 송신기는 1270nm의 파장에서 작동합니다. 이 송신기는 DFB 레이저 다이오드를 사용하며 IEC-60825 및 CDRH 클래스 1 눈 안전성을 완벽하게 준수합니다. 작동 온도에서 ITU-T G.9807 요구 사항을 준수하기 위한 온도 보정 회로인 APC 기능이 포함되어 있습니다.

수신기 섹션은 밀폐형 패키지 APD-TIA(트랜스 임피던스 증폭기가 있는 APD)와 제한 증폭기를 사용합니다. APD는 광 전력을 전류로 변환하고 전류는 트랜스 임피던스 증폭기에 의해 전압으로 변환됩니다. 차동 신호는 제한 증폭기에 의해 생성됩니다. APD-TIA는 저역 통과 필터를 통해 제한 증폭기에 AC로 연결됩니다.

XGS-PON ONU 스틱은 ONT에서 독립형 IPTV 솔루션을 위한 알람, 프로비저닝, DHCP 및 IGMP 기능을 포함한 정교한 ONT 관리 시스템을 지원합니다. G.988 OMCI를 사용하여 OLT에서 관리할 수 있습니다.

블록 다이어그램

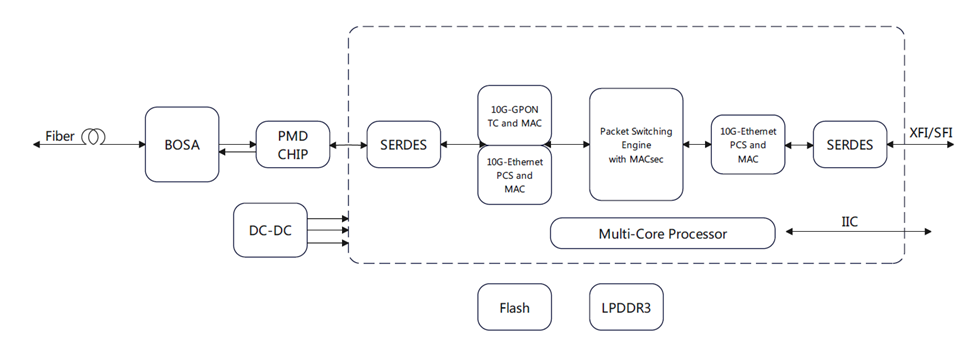

그림 1 블록 다이어그램

절대 최대 등급

매개변수	기호	Min	최대	단위	참고
보관 주변 온도	TSTG	-40	85	°C
작동 케이스 온도	Tc	0	70	°C	C-Temp
상대 습도	RH	5	85	%
전원 공급 장치 전압	VCC	0	3.63	V

권장 작동 조건

매개변수	기호	Min	일반	최대	단위	참고
작동 전압	VCC	3.14	3.3	3.46	V
전력 손실	PD			3	W
작동 케이스 온도	Tc	0		70	°C	C-Temp
작동 습도 범위	OH	5		85	%
비트 전송률(TX)			9.953		Gbit/s
비트 전송률(TX)			9.953		Gbit/s
전송 거리		-	-	20	KM

광학 특성

송신기 10G
매개변수	기호	Min	일반	최대	단위	참고
중심 파장 범위	λC	1260	1270	1280	nm
사이드 모드 억제 비율	SMSR	30			dB
스펙트럼 폭(-20dB)	∆λ			1	nm
평균 발사 광학 파워	POUT	+5		+9	dBm	1
전원 끄기 송신기 광학 전력	P꺼짐			-45	dBm
소멸 비율	ER	6			dB
광학 파형 다이어그램	ITU-T G.9807.1 준수
수신기 10G
중심 파장 범위		1570	1577	1580	nm
과부하	PSAT	-8	-	-	dBm
감도(BOL 전체 온도)	Sen	-	-	-28.5	dBm	2
비트 오류 비율		10E-3
신호 어설트 레벨 손실	PLOSA	-45	-	-	dBm
신호 디어서트 레벨 손실	PLOSD	-	-	-30	dBm
LOS 히스테리시스		1	-	5	dBm
수신기 반사율		-	-	-20	dB
절연(1400~1560nm)		35			dB
Isolation(1600~1675nm)		35			dB
Isolation(1575~1580nm)		34.5			dB

참고 1: 9/125um 단일 모드 광섬유로 출시되었습니다.

참고 2: PRBS 2^31-1 테스트 패턴 @9.9532Gbps, ER=6dB, BER ≤10-3으로 측정했습니다.

전기적 특성

송신기
매개변수	기호	Min	일반	최대	단위	참고
데이터 입력 디퍼렌셜 스윙	VIN	100		1000	mVp-p
입력 차동 임피던스	ZIN	90	100	110	Ω
송신기 비활성화 전압 - 낮음	VL	0	-	0.8	V
송신기 비활성화 전압 - 높음	VH	2.0	-	VCC	V
버스트 켜기 시간	TBURST_ON	-	-	512	ns
버스트 꺼짐 시간	TBURST_OFF	-	-	512	ns
TX 오류 어설트 시간	TFAULT_ON	-	-	50	ms
TX 오류 재설정 시간	TFAULT_RESET	10	-	-	우리
수신기
데이터 출력 디퍼렌셜 스윙		900	1000	1100	mV
출력 차동 임피던스	ROUT	90	100	110	Ω
신호 손실(LOS) 어설트 시간	TLOSA			100	우리
신호 손실(LOS) 디어서트 시간	TLOSD			100	우리
LOS 저전압	VOL	0		0.4	V
LOS 고전압	VOH	2.4		VCC	V

참고 1: PRBS 2로 측정됨²³-1 테스트 패턴 @2.488Gbit/s 및 ER=9dB, BER =10^-12.

참고 2: 광 파워가 지정된 수준 이상으로 감소하면 Los 출력이 낮은 상태에서 높은 상태로 전환됩니다;

광 파워가 지정된 수준 이하로 증가하면 Los 출력이 높은 상태에서 낮은 상태로 전환됩니다.

참고 3: CML 출력, 내부적으로 AC 결합, 입력 광 파워의 전체 범위(-8dBm ~ -28dBm)에서 보장됩니다.

권장 호스트 보드 전원 공급 회로

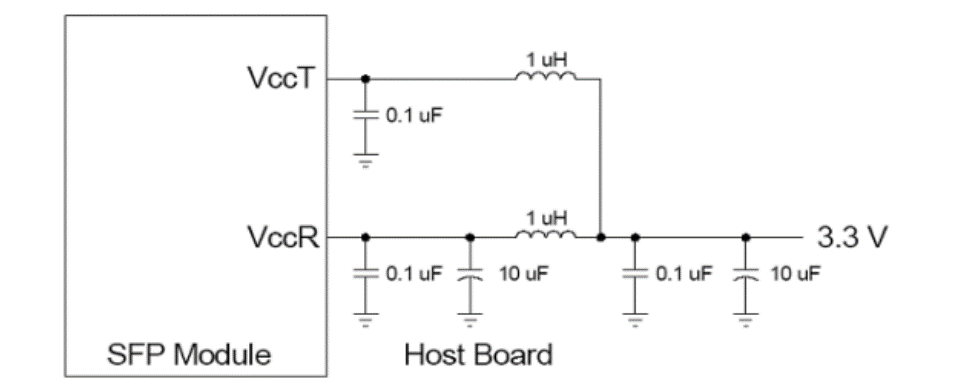

그림 2 권장 호스트 보드 전원 공급 회로

EEPROM 정보

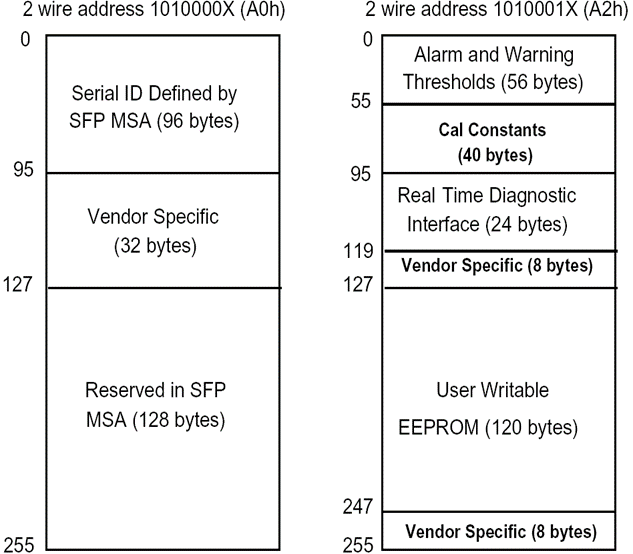

그림 3 EEPROM 정보

기계적 치수

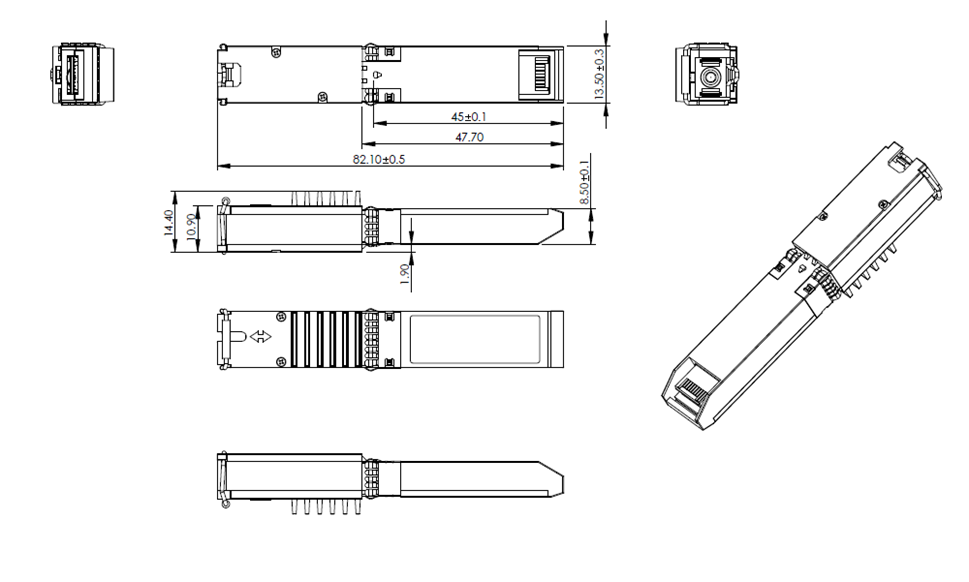

그림 4 패키지 개요(단위: mm)

핀아웃 도면

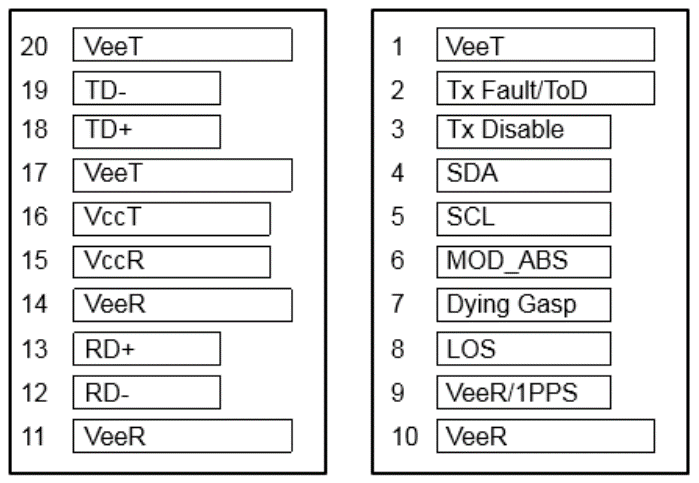

그림 5 핀아웃 도면

핀 설명

PIN	이름	설명	참고
1	VeeT	모듈 송신기 접지
2	Tx-Fault/ToD	Tx 장애/시간대	1
3	Tx-Disable	송신기 비활성화; 송신기 레이저 출력 끄기
4	SDA	SDA I2C 데이터 라인(MOD-DEF2)	2
5	SCL	SCL I2C 클록 라인(MOD-DEF1)	2
6	MOD_ABS	모듈 부재, 모듈의 VeeR 또는 VeeT에 연결됨
7	죽어가는 가스	죽어가는 헐떡임 메시지 표시기	3
8	LOS	신호 손실
9	VeeR/1PPS	모듈 수신기 접지/1초당 펄스	4 1
10	VeeR	모듈 수신기 접지
11	VeeR	모듈 수신기 접지
12	RD-	반전된 데이터 출력 수신
13	RD+	수신된 데이터 출력
14	VeeR	모듈 수신기 접지
15	VccR	모듈 수신기 3.3V 공급
16	VccT	모듈 송신기 3.3V 공급
17	VeeT	모듈 송신기 접지
18	TD+	송신기 데이터 입력
19	TD-	송신기 반전 데이터 입력
20	VeeT	모듈 송신기 접지

참고:

1. 기본 공장 모드는 송신 결함입니다. 스몰셀 유형의 애플리케이션의 경우 활성화/프로비저닝 중에 다음과 같이 됩니다.

소프트웨어가 ToD로 구성되어 있습니다.

2. 이 핀은 오픈 컬렉터/드레인 출력 핀이며 4.7K-10K 옴으로 Host_Vcc의

호스트 보드.

3. PIN7은 다잉 가스프를 지원할 수 있습니다. 다잉 가스퐁 기능은 소프트웨어로 관리됩니다. 소프트웨어가 다잉 가스프를 끄면

헐떡임 기능, 논리 “0” 또는 “1”인 경우 모듈에 영향을 미치지 않습니다. 소프트웨어가 기능을 켜면 모듈에 영향을 미치지 않습니다.

모듈이 논리 “1”이면, 논리 “0”이면 모듈은 죽어가는 가스를 OLT에 보고하고 모듈은 재시작을 반복합니다.

4. 기본 공장 모드는 Veer입니다. 스몰셀 유형의 애플리케이션의 경우 활성화/프로비저닝 중에 소프트웨어가 됩니다.

를 1PPS로 구성합니다.
