Um medidor de potência óptica comum pode testar uma rede PON em operação?

A regular Potência óptica O medidor pode testar uma rede PON ativa apenas de maneiras limitadas. Ele pode medir um sinal downstream separado ou desconectado quando sua calibração de comprimento de onda, faixa de potência e interface de conector forem adequadas à tarefa. Não se deve confiar automaticamente nele para separar vários comprimentos de onda na mesma fibra, permanecer de forma transparente na linha ou medir rajadas curtas de upstream de uma ONU.

Essa distinção é importante porque um botão de comprimento de onda não é necessariamente um filtro de comprimento de onda. Um medidor convencional pode permitir que você selecione 1310, 1490 ou 1577 nm para que ele aplique o fator de calibração do detector para esse comprimento de onda. Essa seleção, por si só, não comprova que o instrumento rejeite os outros canais PON ativos.

Para medições por canal em um link GPON ou XGS-PON em operação, utilize um Medidor de potência PON cujas faixas de passagem, isolamento, caminho de passagem, resposta a picos e conectores especificados sejam compatíveis com a rede. Confirme a variante exata que foi encomendada, em vez de se basear apenas na expressão “medidor PON”.”

Um cliente habitual pode... medidor de potência óptica Como testar uma rede PON em operação? Resposta rápida

Questão sobre medição	Medidor de potência óptica padrão	Medidor PON seletivo por comprimento de onda
Existe potência óptica proveniente de um transmissor isolado e conhecido?	Geralmente adequado quando calibrado para esse comprimento de onda	Geralmente adequado se o canal e o alcance forem compatíveis
Qual é o nível de downstream do GPON em uma fibra da ONU desconectada?	Muitas vezes é possível, mas o serviço é interrompido e outros comprimentos de onda podem afetar a leitura	É possível com o canal a jusante correto
O que são os níveis de 1.490 e 1.577 nm quando o GPON e o XGS-PON coexistem?	Não há separação confiável, a menos que a filtragem seja explicitamente especificada	Utilize um modelo que possua bandas passantes especificadas e isolamento adequado
Qual é a potência de pico programada para o fluxo de entrada da ONU?	Não presuma que ele consiga capturar a sequência de fotos	Utilize um medidor com medição documentada de burst a montante para essa rede PON
A ONU poderá permanecer conectada e operacional durante o teste?	Normalmente, não há caminho de passagem em um medidor de uma porta	Isso só é possível se a variante específica possuir as portas em linha e o método necessários
Uma leitura normal em dBm comprova que a ONU está registrada?	Não	Não; o cadastro e a prestação do serviço exigem verificações do OLT/ONU
Algum desses medidores consegue localizar uma curva ou uma emenda com base na distância?	Não	Não; utilize um OTDR adequado e siga o procedimento correto

A questão decisiva não é: “O visor exibe o meu comprimento de onda?”. É: “Este instrumento é capaz de isolar e responder ao sinal que preciso medir sem invalidar o teste?”.”

Por que a medição de potência em redes PON é diferente

Uma PON transmite sinais em ambas as direções pela mesma rede óptica de distribuição. A multiplexação por divisão de comprimento de onda separa a luz de upstream e de downstream, enquanto o acesso por divisão de tempo coordena as transmissões provenientes de diferentes ONUs.

Para um sistema GPON de fibra única, ITU-T G.984.2 especifica 1480–1500 nm no sentido descendente e 1260–1360 nm no sentido ascendente. Os técnicos costumam se referir a esses canais como 1.490 e 1.310 nm. A norma também estabelece que uma ONU transmite no sentido ascendente somente quando está em estado operacional e recebeu uma autorização, e que a medição da potência no sentido ascendente deve levar em conta o sinal em rajadas.

O plano básico de comprimentos de onda XGS-PON em ITU-T G.9807.1 utiliza 1575–1580 nm no sentido descendente e 1260–1280 nm no sentido ascendente, comumente designados como 1577 e 1270 nm. Equipamentos de coexistência podem alocar canais GPON e XGS-PON na mesma rede óptica distribuída (ODN).

O problema da medição, portanto, tem três dimensões:

Comprimento de onda: Qual canal óptico deve ser medido?
Direção: O sinal é enviado continuamente na direção de saída ou em rajadas programadas na direção de entrada?
Topologia: O medidor vai desligar a fibra, ou o tráfego precisa passar por ele enquanto a ONU permanecer conectada?

Um medidor pode suportar uma dimensão sem suportar as outras duas.

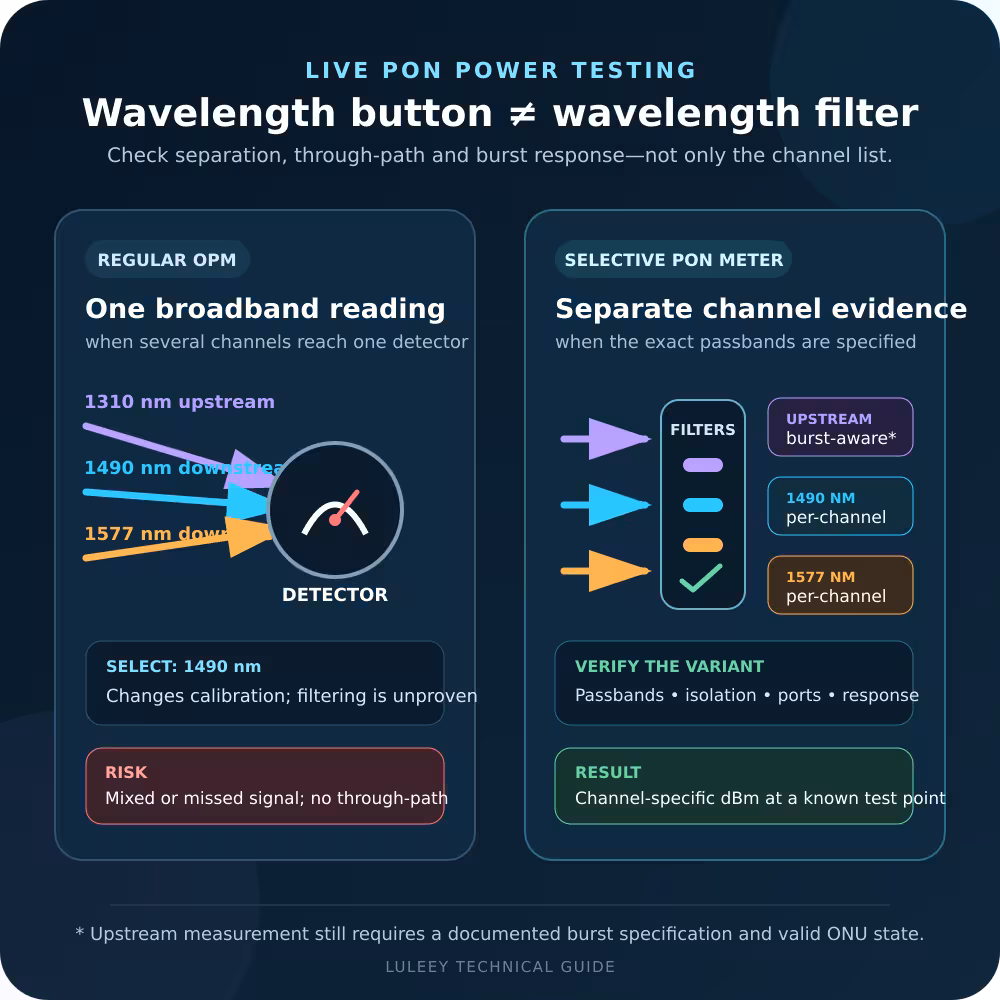

Um botão de comprimento de onda não é prova de separação óptica

A resposta de um detector óptico varia de acordo com o comprimento de onda. Em muitos medidores de potência óptica convencionais, a seleção de um comprimento de onda indica ao instrumento qual coeficiente de calibração deve ser aplicado ao converter a corrente do detector em um valor de potência.

Isso é útil quando apenas um comprimento de onda conhecido atinge o detector. Isso não implica necessariamente a adição de um filtro óptico estreito na frente do detector.

Suponha que uma ODN transmita simultaneamente sinais GPON de downstream próximos a 1490 nm e sinais XGS-PON de downstream próximos a 1577 nm. Um detector de banda larga pode responder a ambos. Selecionar “1490” pode alterar o cálculo da calibração, mas isso não prova que o resultado exibido represente apenas o canal de 1490 nm.

Um medidor PON seletivo por comprimento de onda, por sua vez, especifica as faixas de passagem óptica e o isolamento fora da banda. Essas especificações indicam se o instrumento foi projetado para separar serviços coexistentes.

Antes de considerar qualquer medidor como seletivo em relação ao comprimento de onda, verifique se:

Uma faixa de passagem para cada canal PON
Isolamento entre esses canais
Incerteza de medição para cada canal
A faixa de potência em cada canal
O número e a função das portas ópticas
Perda de inserção no caminho ativo
Método de resposta a rajadas ou de captura a montante

Se a ficha técnica listar apenas “comprimentos de onda de calibração”, “comprimentos de onda padrão” ou uma linha de botões de comprimento de onda, não deduza as especificações dos filtros que não constam.

Por que a leitura inicial é a parte mais difícil

O OLT coordena continuamente a rede PON. Uma ONU não se limita a transmitir uma portadora constante de 1310 ou 1270 nm sempre que está ligada.

No GPON, uma ONU operacional envia luz de upstream nos intervalos de tempo concedidos pelo OLT. Se você desconectar a ONU do sinal de downstream e conectar apenas um medidor de uma porta, a ONU pode perder a sincronização e parar de transmitir. Mesmo quando está ativa, um medidor lento pode calcular a média das rajadas, exibir um valor instável ou deixar de detectá-las.

Um medidor de potência PON para rajadas adequado deve monitorar a transmissão upstream no momento correto, mantendo a ONU conectada ao OLT. Sua lógica de exibição também deve indicar o significado do resultado — por exemplo, a potência média durante uma rajada detectada, em vez da média do ciclo de trabalho a longo prazo.

Site oficial da Huawei procedimento de medição da potência óptica a montante afirma que uma ONU em bom estado de funcionamento não transmite de forma proativa e recomenda o uso de um medidor de potência óptica de pulso para medições no sentido de upstream. Além disso, alerta que a perda de sinal no instrumento afeta o caminho óptico e que os conectores devem ser limpos.

Essa página da Huawei contém uma advertência operacional que merece atenção: a descrição da ferramenta afirma que o medidor de picos pode realizar medições sem desconectar uma linha em funcionamento, enquanto a seção “Impacto no sistema” indica que os serviços serão interrompidos. Considere isso como um lembrete de que a capacidade de medição em linha não garante um procedimento sem interrupções. Siga as orientações do proprietário da rede quanto à plataforma, ao ponto de conexão e ao medidor específicos.

O que um medidor de potência óptica comum ainda pode fazer

Um medidor de potência óptica convencional continua sendo útil. O importante é escolher um teste que seja adequado ao seu projeto.

Medir um transmissor isolado

Se um transmissor conhecido estiver conectado diretamente ao medidor e nenhum outro comprimento de onda atingir o detector, selecione o comprimento de onda de calibração correto e confirme se a potência esperada está dentro da faixa do medidor.

Isso é comum ao verificar um transmissor óptico Ethernet contínuo ou uma fonte PON isolada a jusante durante um teste autorizado. Os limites de potência de transmissão do equipamento continuam a determinar se o resultado é aprovado.

Verifique a potência no sentido descendente em uma fibra da ONU desconectada

Do lado do cliente, desconectar a ONU pode expor o sinal do OLT a jusante ao medidor. Um medidor comum pode fornecer uma leitura válida quando apenas o comprimento de onda a jusante pretendido estiver presente e sua calibração for adequada.

Esse método interrompe a conexão óptica desse assinante. Além disso, a situação se torna ambígua quando outro serviço a jusante compartilha a fibra e o medidor não possui filtragem seletiva por canal.

Medir a perda de inserção em uma fibra escura

Com uma fonte de luz estabilizada adequada, cabos de referência e um procedimento OLTS aprovado, um medidor de potência comum pode medir a perda de ponta a ponta em um link passivo e inativo. Essa é uma tarefa diferente da medição da potência de um canal PON ativo.

O resultado é normalmente expresso em dB em relação a uma referência. A potência recebida ativa é normalmente expressa em dBm. Não compare diretamente um valor de perda de enlace em dB com um limite de potência do receptor em dBm.

Confirmar uma alteração significativa, com restrições

Uma leitura “antes e depois” pode indicar que a potência sofreu alteração após uma ação documentada. Sua incerteza, ambiguidade de comprimento de onda e repetibilidade da conexão continuam válidas. Utilize-a como evidência de apoio, e não como prova de que todos os canais ativos estão funcionando corretamente.

Quando você precisa de um medidor de potência PON

Utilize um medidor PON seletivo por comprimento de onda quando o trabalho exigir qualquer uma das seguintes condições:

Separação dos níveis de downstream GPON e XGS-PON em uma rede óptica de coexistência (ODN)
Medir a potência de pico no sentido ascendente enquanto a ONU permanece ativa
Faça a medição a montante e a jusante de um ponto de conexão em linha
Aplicar limites de aprovação/reprovação específicos para cada canal
Verifique o vídeo de 1550 nm ou outra sobreposição independentemente dos dados PON
Grave vários canais PON em um único fluxo de trabalho de manutenção

O modelo ainda precisa corresponder à rede real. Um medidor GPON de três comprimentos de onda projetado para 1310/1490/1550 nm não oferece suporte automático ao XGS-PON de 1270/1577 nm. Uma versão de 1490/1577 nm exclusiva para downstream não mede automaticamente os picos de tráfego de upstream.

Da mesma forma, “seis comprimentos de onda” não é informação suficiente. Verifique quais canais estão instalados nessa variante de hardware, se ela possui uma ou duas portas ópticas e se a medição de upstream está especificada para GPON, XGS-PON ou ambas.

A perda de inserção pode alterar um link ativo

Um medidor em linha é inserido na rede de distribuição óptica (ODN) entre o OLT e a ONU. Seus filtros, acopladores, conectores e fibra interna causam perdas em ambas as direções.

Se o link já estiver próximo do limite de sensibilidade do receptor, a inserção do medidor pode fazer com que uma ONU saia do ar ou tornar a sequência de dados de upstream muito fraca no OLT. Conectores de teste sujos ou uma incompatibilidade entre APC e UPC podem causar ainda mais perda e reflexão.

Antes de inserir o medidor:

Verifique a perda de inserção máxima do medidor em todos os canais ativos.
Verifique se o link ativo tem margem suficiente para essa perda adicional.
Combine a família do conector com o polimento APC/UPC.
Inspecione e limpe as interfaces acessíveis utilizando o método aprovado.
Registre o estado da ONU e as leituras ópticas antes de alterar o caminho.

Após o teste, remova o instrumento, restabeleça a conexão original e verifique o funcionamento do serviço. A perda de inserção do próprio medidor não deve ser confundida com uma nova falha na rede de distribuição óptica (ODN).

Não reutilize limites genéricos de aprovação/reprovação

Um medidor PON pode permitir que você armazene limites e exiba as mensagens “APROVADO” ou “REPROVADO”. Esse recurso é prático, mas os limites só são válidos quando correspondem ao sistema implantado.

Os limites podem mudar com:

Geração e comprimento de onda do PON
Classe óptica do OLT e da ONU
Direção e localização da medição
Proporção de divisão e projeto da ODN
Elementos de coexistência ou sobreposição
Margem de engenharia da operadora
Incerteza do instrumento e perda de inserção

Por exemplo, a potência aceitável no sentido descendente em uma ONU não é a mesma que a potência de pico aceitável no sentido ascendente no OLT. Um limite copiado de outra operadora ou classe óptica pode gerar um resultado “PASS” que pareça confiável, mas que, na verdade, seja inválido.

Registre o valor numérico em dBm, bem como o perfil de limiar. Se a origem do perfil não puder ser identificada, considere o status colorido como não verificado.

Por que uma boa medição de potência não garante um bom serviço

A potência óptica é apenas uma parte do funcionamento da rede PON. Um canal pode estar dentro de sua janela de potência, embora a ONU permaneça fora de linha devido a:

Política de autenticação ou de número de série
Problemas de alcance ou de recepção em rajada
Um perfil de ONU incompatível
Ausência de mapeamento T-CONT ou GEM
Configuração incorreta da VLAN
Falha no DHCP, no PPPoE ou no roteamento de upstream
Interface LAN da ONU com falha

Por outro lado, uma ONU pode estar conectada enquanto um medidor portátil exibe um valor duvidoso, pois foi selecionado o canal, o perfil de limite ou o modo de medição incorreto.

Utilize três tipos de evidências para um diagnóstico completo:

Pergunta	Evidências iniciais mais sólidas
Qual é a potência disponível em cada canal PON ativo?	Medidor PON seletivo por comprimento de onda ou em modo de rajada
Onde fica uma curva, uma emenda ou uma ruptura?	Dados adequados do OTDR e da rota/linha de base
A ONU está ativada e o serviço está habilitado?	Gerenciamento de OLT/ONU, alarmes e testes de tráfego

Um único instrumento não substitui os três.

fluxo de trabalho de teste de energia ao vivo 1

Um teste de alimentação PON ao vivo em oito etapas

Etapa 1: Identificar o sistema PON

Registre se a rede é GPON, EPON, XG-PON, XGS-PON ou um sistema de coexistência. Obtenha o plano completo de comprimentos de onda, incluindo sobreposições de vídeo ou de manutenção.

Etapa 2: Definir a medição

Indique se você precisa de potência no sentido descendente, potência de pico no sentido ascendente, em ambas as direções, em um canal ou em vários canais simultâneos. Identifique também o ponto exato de medição.

Etapa 3: Confirmar o status de produção e a autorização

Considere a fibra como ativa até que o proprietário da rede confirme o contrário. Determine se o procedimento aprovado afeta o serviço.

Etapa 4: Verifique o medidor, não apenas o rótulo dele

Verifique as faixas de passagem, o isolamento, as faixas de canais, a incerteza, o comportamento em rajadas, o tempo de resposta, a topologia das portas, a perda de inserção e o acabamento dos conectores para a variante exata do hardware.

Etapa 5: Inspecionar e limpar

Inspecione as faces finais acessíveis e limpe-as com ferramentas aprovadas. Nunca olhe diretamente para dentro de uma fibra ou porta óptica.

Passo 6: Conecte na direção indicada na documentação

Se o medidor estiver conectado em série, conecte corretamente suas portas OLT/rede e ONU/usuário. Verifique se a perda adicionada não fará com que nenhuma das direções ultrapasse a faixa de potência segura.

Etapa 7: Realizar a medição em condições operacionais válidas

Para o sinal de alimentação, verifique se a ONU está ativada e transmitindo os pulsos programados. Salve as leituras numéricas por canal, o perfil de limite, o modo do medidor, o ponto de conexão e o estado da ONU.

Etapa 8: Restaurar e validar

Remova o instrumento de teste de acordo com o procedimento aprovado, reconecte o caminho original e confirme o registro da ONU, os alarmes e o tráfego do assinante.

Erros comuns de leitura e suas causas

Observação	Explicação provável	Primeira verificação útil
As seleções de 1490 e 1577 nm apresentam valores semelhantes em um OPM básico	A seleção do comprimento de onda pode alterar a calibração, mas não isolar os canais	Consulte a ficha técnica para obter informações sobre as faixas de passagem e o isolamento
O valor de leitura do upstream é zero após a ONU ser desconectada do OLT	A ONU perdeu sua referência a nível inferior ou não possui financiamento	Utilize um método aprovado de medição de ruptura em linha
O valor a montante apresenta picos ou é muito inferior ao dos diagnósticos do OLT	A resposta do medidor, a definição de rajada ou a conexão podem não corresponder	Confirmar as especificações de burst, o estado da ONU e o ponto de medição
O serviço é interrompido quando o medidor PON é conectado	Perda adicional, contaminação, incompatibilidade de conectores ou orientação incorreta da porta	Remova com segurança, restabeleça o serviço e audite todo o caminho de teste
O medidor indica “APROVADO”, mas a ONU está offline	Os limites ou a potência física podem estar adequados, mas a ativação pode falhar	Verifique os alarmes, a autorização, o ajuste de alcance e os perfis do OLT
O medidor indica a presença de energia, mas não consegue localizar a falha	Os medidores de potência não informam a distância percorrida	Utilize registros de topologia e um fluxo de trabalho adequado para o OTDR

Altere uma variável por vez. A alteração simultânea de um medidor, ponto de conexão, perfil de limite e estado da ONU não permite uma comparação válida.

Como escolher entre o medidor OPM padrão e o medidor PON da LuLeey

LuLeey’s Medidor de potência óptica LL-OPM-Li-G11 A página apresenta um detector InGaAs e opções de comprimentos de onda padrão de 850, 980, 1270, 1300, 1310, 1490, 1550, 1577 e 1625 nm. Ela também indica compatibilidade com conectores SC, FC e ST.

A página atual não divulga as faixas de passagem dos canais, o isolamento entre canais, um caminho de passagem em linha ou o comportamento da resposta a picos no sentido de transmissão. Portanto, considere essas entradas de comprimento de onda como seleções convencionais de medidor, a menos que a LuLeey forneça uma ficha técnica confirmando recursos adicionais. Não deduza a separação PON multicanal em tempo real apenas com base nos botões de 1270 ou 1577 nm.

LuLeey’s XPOM002 Medidor de potência óptica XGS-PON A página lista variantes selecionáveis que abrangem combinações de 1310, 1490, 1550, 1270, 1577 e 1610 nm. Suas especificações incluem bandas passantes de canal, isolamento em sua maioria superior a 40 dB, incerteza de ±0,5 dB e perda de inserção inferior a 1,5 dB. A página descreve o produto para redes GPON, EPON e Testes de XGS-PON e oferece as opções SC/APC ou SC/UPC.

Essas especificações no nível da página ainda deixam em aberto questões importantes específicas de cada pedido:

Qual combinação de comprimentos de onda está instalada exatamente nessa unidade?
A versão selecionada possui um caminho direto entre o OLT e a ONU?
Quais definições de resultado e tempo de resposta se aplicam aos bursts de upstream em GPON e XGS-PON?
Quais são as faixas de potência válidas em cada canal selecionado?
Qual produto para polir conectores é fornecido?
Existem limites de operação disponíveis para a classe óptica pretendida?

A página observa que a versão 1490/1577 possui apenas um conector SC/APC; portanto, não se deve presumir que essa opção ofereça um teste em linha de duas portas para upstream/downstream. A página também não indica uma especificação de captura em rajada. Confirme esses pontos com a LuLeey antes de aprovar um medidor para testes de aceitação de upstream.

Forneça essas informações ao solicitar informações sobre um produto:

Geração de PON e arquitetura de coexistência
Canais de entrada e saída obrigatórios
Necessidade de testes apenas a jusante ou em linha
Modelos de OLT e ONU e classes ópticas
Faixas de potência esperadas no ponto de teste
Método de resposta a picos obrigatório
Família de conectores e polimento APC/UPC
Perda de inserção máxima permitida
Perfis de limite exigidos e formato dos registros

Resposta final

Um medidor de potência óptica comum pode realizar medições úteis em uma rede PON, mas seus botões de comprimento de onda não garantem que ele seja capaz de testar todos os canais de uma rede em operação.

Utilize um OPM convencional para um transmissor isolado e conhecido, um teste de verificação a jusante desconectado ou um teste de perda de inserção em fibra escura, desde que a calibração, a faixa e o método sejam compatíveis. Utilize um medidor PON seletivo por comprimento de onda quando for necessário separar canais coexistentes, manter a ONU conectada ou capturar rajadas programadas a montante.

Antes de conectar qualquer medidor:

Identifique o PON e o plano de comprimento de onda exatos.
Defina o canal, a direção e o ponto de medição.
Verifique as faixas de passagem e o isolamento — não apenas os botões de comprimento de onda.
Verifique o comportamento de burst no sentido de upstream e a topologia das portas em linha.
Leve em conta a perda de inserção do medidor e a limpeza do conector.
Utilize limites em dBm e perfis de limiar específicos para cada rede.
Registre o estado operacional da ONU a cada leitura.
Restaure o link e verifique o registro e o tráfego.
