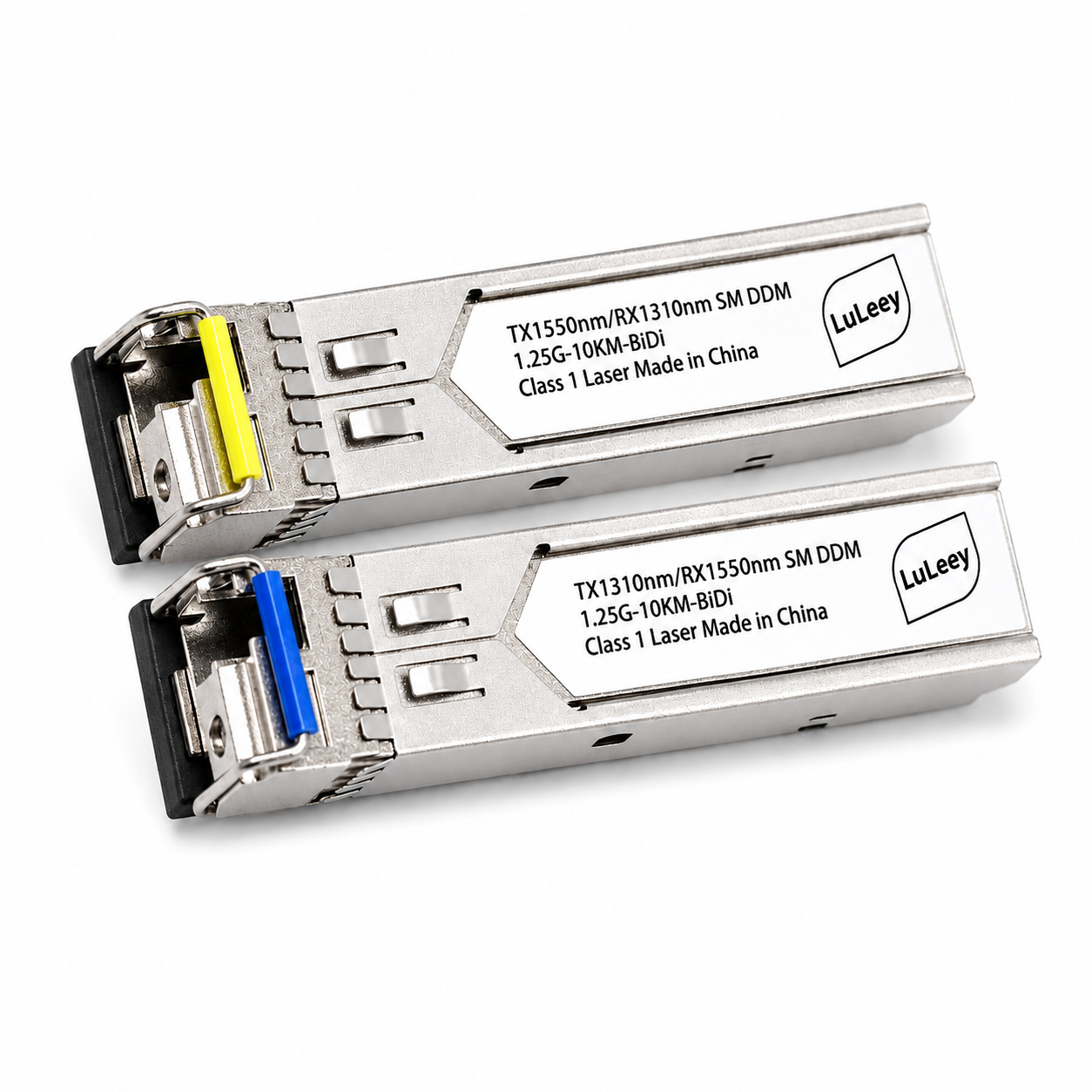

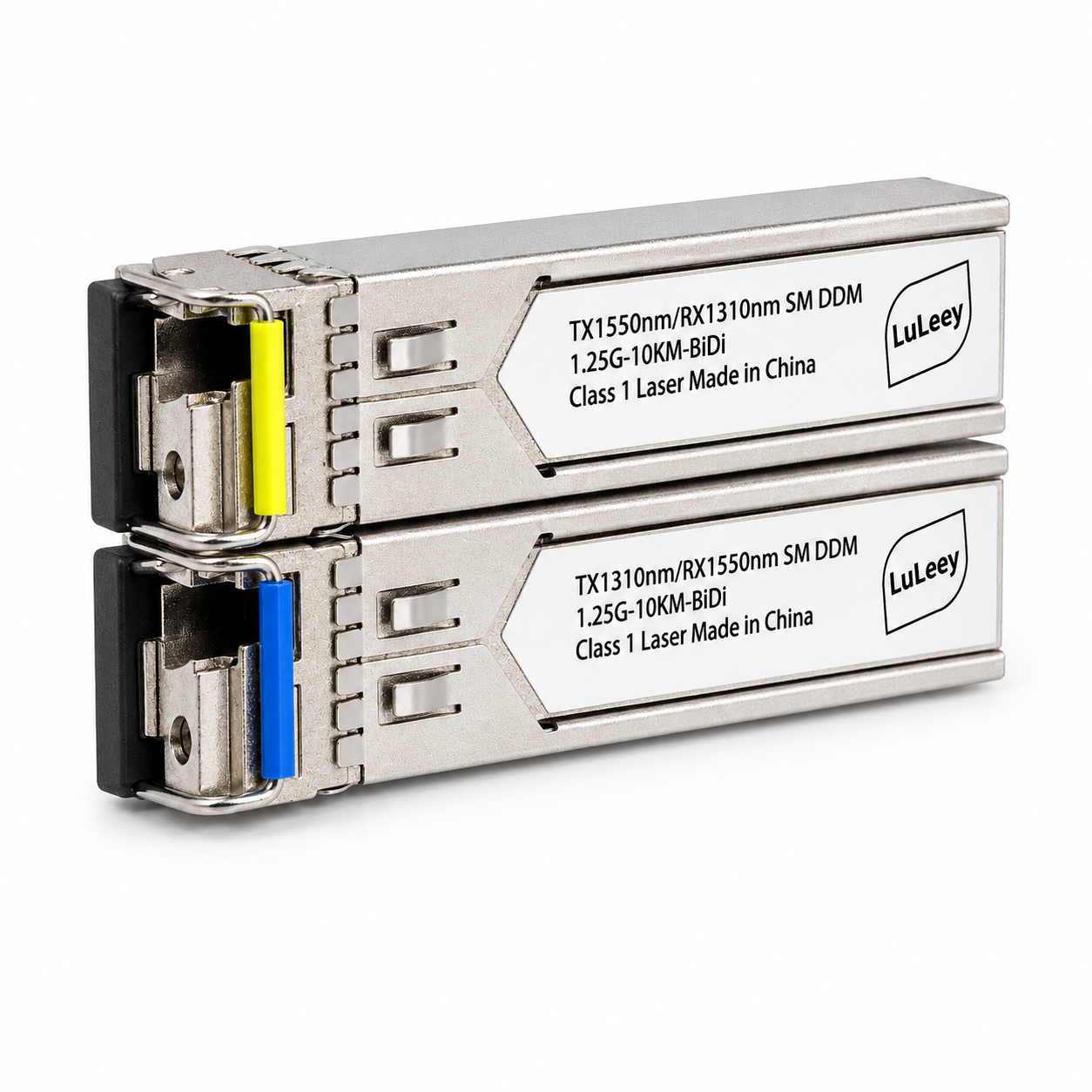

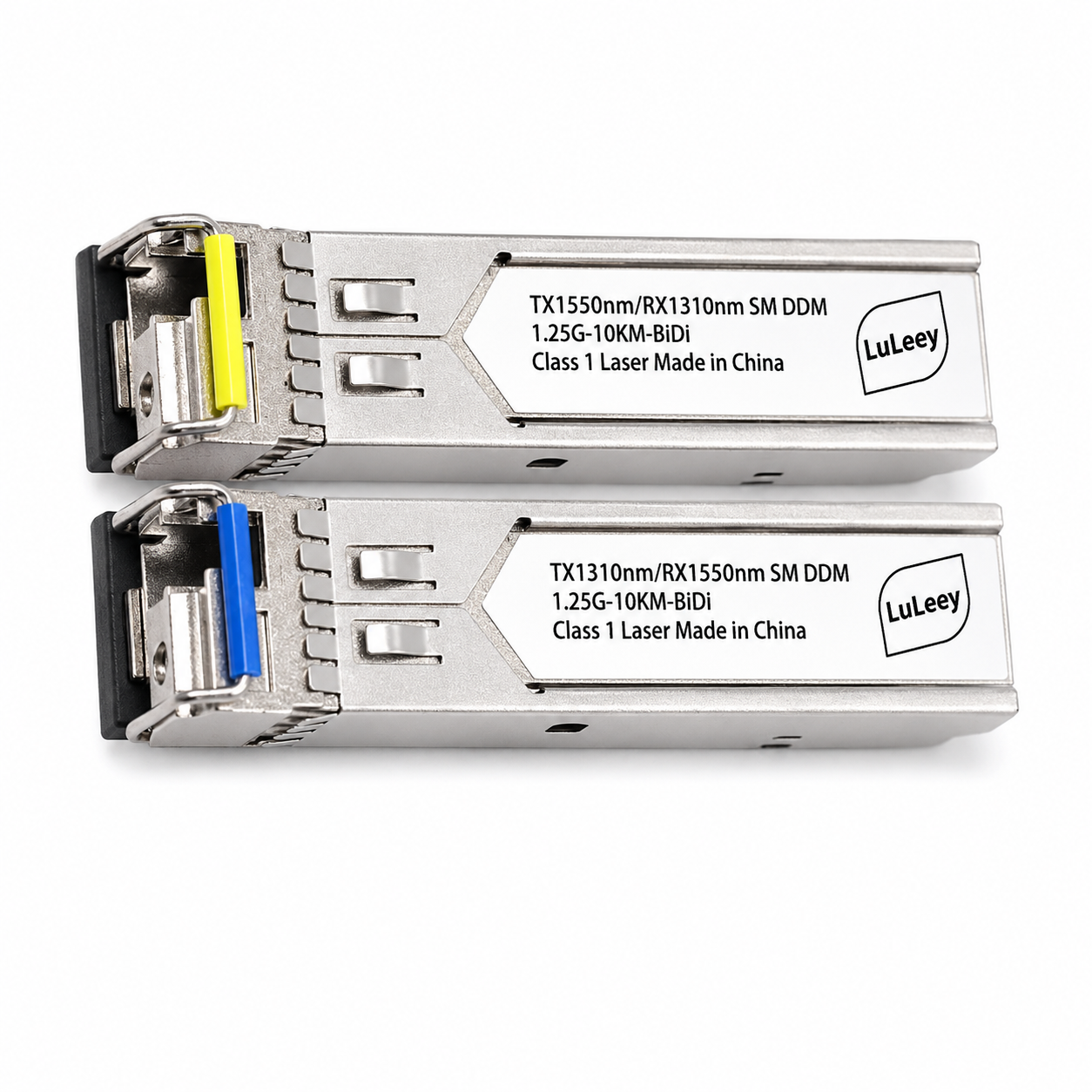

Módulo SFP BiDi de 1,25 G, par de transceptores Gigabit LC SMF de 10 km DDM

Visão geral do produto

O módulo SFP BiDi Luleey de 1,25G foi projetado para transmissão Gigabit Ethernet por meio de uma única fibra monomodo. Ele utiliza a tecnologia BiDi de divisão de comprimento de onda para transmitir e receber sinais ópticos por meio de uma única conexão de fibra LC simplex, ajudando os engenheiros de rede a reduzir o uso do núcleo da fibra, mantendo um desempenho óptico estável de 1,25 Gbps.

Ao contrário dos módulos SFP de fibra dupla padrão, que exigem dois núcleos de fibra, este módulo SFP LC Gigabit utiliza um par de comprimentos de onda de 1310 nm/1550 nm em uma única fibra monomodo. Ele é fornecido como um par combinado, o que o torna adequado para links de fibra Gigabit ponto a ponto, nos quais os recursos de fibra são limitados.

Este módulo SFP de 10 km é adequado para redes corporativas, redes de campus, edifícios comerciais, sistemas de segurança, redes de câmeras IP, conversores de mídia de fibra, firewalls de rede, roteadores, switches e links de fibra entre edifícios de curta a média distância.

Em comparação com a versão de 20 km, a versão de 10 km é mais adequada para trajetos de fibra mais curtos, nos quais um orçamento óptico menor é suficiente. É uma opção econômica para usuários que não precisam do alcance maior de um par de SFPs BiDi de 20 km.

Recursos

• Módulo SFP BiDi de 1,25 G para transmissão Gigabit em fibra única
• Fornecido como um par de transceptores compatíveis
• Interface LC simplex para implantação com fibra única
• Par de comprimentos de onda de 1310 nm / 1550 nm
• Suporta transmissão de até 10 km por fibra monomodo
• Suporte ao monitoramento diagnóstico digital DDM
• Velocidade de transmissão óptica de 1,25 Gbps
• Tensão de operação do SFP de 3,3 V
• Adequado para switches Gigabit, roteadores, firewalls, servidores e conversores de mídia
• Ajuda a economizar núcleos de fibra em comparação com os módulos SFP de fibra dupla
• Opções de codificação compatíveis com Cisco, Huawei, MikroTik, Ubiquiti, ZTE, HPE-Aruba, Juniper, Intel, TP-Link, H3C e outras marcas
• Adequado para redes de acesso corporativas, de campus, de segurança e de telecomunicações
• Testado na fábrica pela Luleey para garantir um desempenho óptico estável

Aplicativos

• Ligações de fibra óptica Gigabit Ethernet
• Implantação de rede de fibra única
• Uplink Gigabit de switch para switch
• Conexão de fibra óptica entre roteador e switch
• Implantação do conversor de mídia de fibra óptica
• Segurança e redes de câmeras IP
• Redes de fibra óptica em campi
• Conexões de fibra óptica em edifícios comerciais
• Ligações curtas de Ethernet entre edifícios
• Sala de Telecomunicações – Acesso por Fibra Óptica
• Conexão de fibra óptica com firewall de rede
• Conexão da placa de rede de fibra óptica

Especificações

Por que escolher um módulo SFP BiDi de 10 km e 1,25 G?

Um módulo SFP BiDi de 10 km e 1,25 G é útil quando uma rede precisa de transmissão Gigabit por fibra em um núcleo de fibra monomodo, mas a distância real do link não exige um orçamento óptico de 20 km.

Isso ajuda os usuários:

• Preservar os recursos essenciais de fibra
• Reduzir os custos com cabeamento
• Ampliar a Gigabit Ethernet além dos limites do cabo de cobre
• Criar ligações simples ponto a ponto com uma única fibra
• Evite pagar a mais por módulos de longa distância
• Implantar conexões estáveis de 1G em edifícios, campi e redes de segurança

Para a maioria dos projetos empresariais, de campus e de segurança de curta a média distância, o módulo SFP de fibra única de 10 km da Luleey é uma opção prática e econômica.

Módulo SFP BiDi de 10 km vs. 20 km

Tanto a versão de 10 km quanto a de 20 km suportam transmissão por fibra única de 1,25 G, mas foram projetadas para diferentes orçamentos de enlace.

Escolha o módulo SFP de 10 km quando o trajeto da fibra estiver dentro do limite de 10 km e a perda no link não for elevada.

Escolha a versão de 20 km quando o trajeto da fibra for mais longo ou quando o projeto da rede exigir uma margem maior no orçamento óptico.

Como funciona a transmissão SFP BiDi

BiDi significa transmissão bidirecional. Um módulo SFP BiDi transmite e recebe sinais ópticos por meio de um único núcleo de fibra, utilizando dois comprimentos de onda diferentes.

Um par BiDi típico de 1,25G funciona assim:

| Lado | Comprimento de onda de transmissão | Comprimento de onda de recepção |
|—|—|
| Lado A | 1310 nm | 1550 nm |
| Lado B | 1550 nm | 1310 nm |

Devido a esse emparelhamento de comprimentos de onda, os módulos SFP BiDi devem ser utilizados em pares compatíveis. Dois módulos com a mesma direção de comprimento de onda não estabelecerão uma conexão normal.

SFP BiDi de 1,25 G vs. SFP padrão de fibra dupla

| Tipo de módulo | Uso da fibra | Ideal para |
|—|—|
| SFP padrão de fibra dupla | Utiliza dois núcleos de fibra | Ligações de fibra Gigabit normais com recursos de fibra suficientes |
| Módulo SFP BiDi de 1,25G | Utiliza um núcleo de fibra | Ligações com fibra única e implantações que economizam fibra |

Escolha um módulo SFP BiDi quando houver apenas um núcleo de fibra disponível ou quando desejar reduzir o uso de fibra.

Escolha um módulo SFP padrão de fibra dupla quando sua infraestrutura de fibra já oferecer dois núcleos de fibra disponíveis.

Notas sobre compatibilidade

A Luleey pode fornecer código compatível com diferentes plataformas de switches, roteadores, firewalls e conversores de mídia. Antes de fazer o pedido, confirme a marca e o modelo do dispositivo para garantir o reconhecimento correto e o funcionamento estável.

As opções comuns de compatibilidade incluem Cisco, Huawei, MikroTik, Ubiquiti, ZTE, HPE-Aruba, Juniper, Intel, H3C, TP-Link, Arista, Brocade, Extreme, Mellanox e codificação geral.

Observações importantes sobre harmonização

Este transceptor SFP de 1,25G deve ser utilizado com o módulo de comprimento de onda oposto correto. Um módulo TX de 1310 nm / RX de 1550 nm deve ser emparelhado com um módulo TX de 1550 nm / RX de 1310 nm.

Antes da implantação, verifique:

• O tipo de fibra é monomodo
• O tipo de conector é LC
• A distância do link está dentro de 10 km
• Os dois módulos são pares de comprimentos de onda A/B compatíveis
• O dispositivo host é compatível com módulos SFP de 1G
• O código de compatibilidade corresponde à marca do switch ou do roteador
• O monitoramento DDM é obrigatório ou compatível com o dispositivo host

Perguntas frequentes

O que é um módulo SFP BiDi de 1,25G?

Um módulo SFP BiDi de 1,25G é um transceptor óptico Gigabit que transmite e recebe dados por meio de um núcleo de fibra monomodo, utilizando dois comprimentos de onda diferentes.

Para que serve esse módulo SFP LC de Gigabit?

É utilizado em links de fibra óptica Gigabit Ethernet, switches, roteadores, conversores de mídia, firewalls de rede, placas de rede de fibra óptica, redes de segurança e conexões de fibra óptica entre edifícios.

Este módulo utiliza uma fibra ou duas fibras?

Utiliza um núcleo de fibra monomodo por meio de um conector LC simplex.

Este produto vem em par?

Sim. Este produto é fornecido como um par de transceptores BiDi compatíveis.

Quais comprimentos de onda esse módulo utiliza?

Ele utiliza um par de comprimentos de onda de 1310 nm / 1550 nm. O lado oposto deve utilizar a direção inversa dos comprimentos de onda.

Qual é a distância de transmissão?

Esta versão suporta transmissão de até 10 km por meio de fibra monomodo adequada.

Qual é a diferença entre as versões de 10 km e 20 km?

A versão de 10 km é adequada para trajetos de fibra mais curtos e projetos com restrições orçamentárias. A versão de 20 km oferece maior capacidade óptica para ligações mais longas.

Ele é compatível com DDM?

Sim. O DDM permite o monitoramento da potência óptica, da temperatura, da tensão e do status do laser, desde que o dispositivo host ofereça suporte a esses recursos.

É compatível com Cisco, Huawei, MikroTik ou Ubiquiti?

A Luleey pode fornecer programação compatível com as plataformas Cisco, Huawei, MikroTik, Ubiquiti, ZTE, HPE-Aruba, Juniper, Intel, TP-Link, H3C e outras.

Posso usá-lo com fibra multimodo?

Não. Este módulo foi projetado para fibra monomodo.

Posso usar dois módulos BiDi do mesmo lado juntos?

Não. Os módulos BiDi precisam de pares de comprimentos de onda A/B compatíveis. Dois módulos com a mesma direção de transmissão/recepção não funcionarão corretamente.

Por que escolher os módulos SFP BiDi Luleey de 10 km e 1,25 G?

Os módulos SFP Luleey de 10 km, 1,25 G e BiDi oferecem transmissão Gigabit em fibra única, monitoramento DDM, opções de codificação compatíveis e desempenho óptico testado em fábrica, garantindo uma implantação estável em ambientes corporativos, de campus, de segurança, de telecomunicações e de conversores de mídia.
