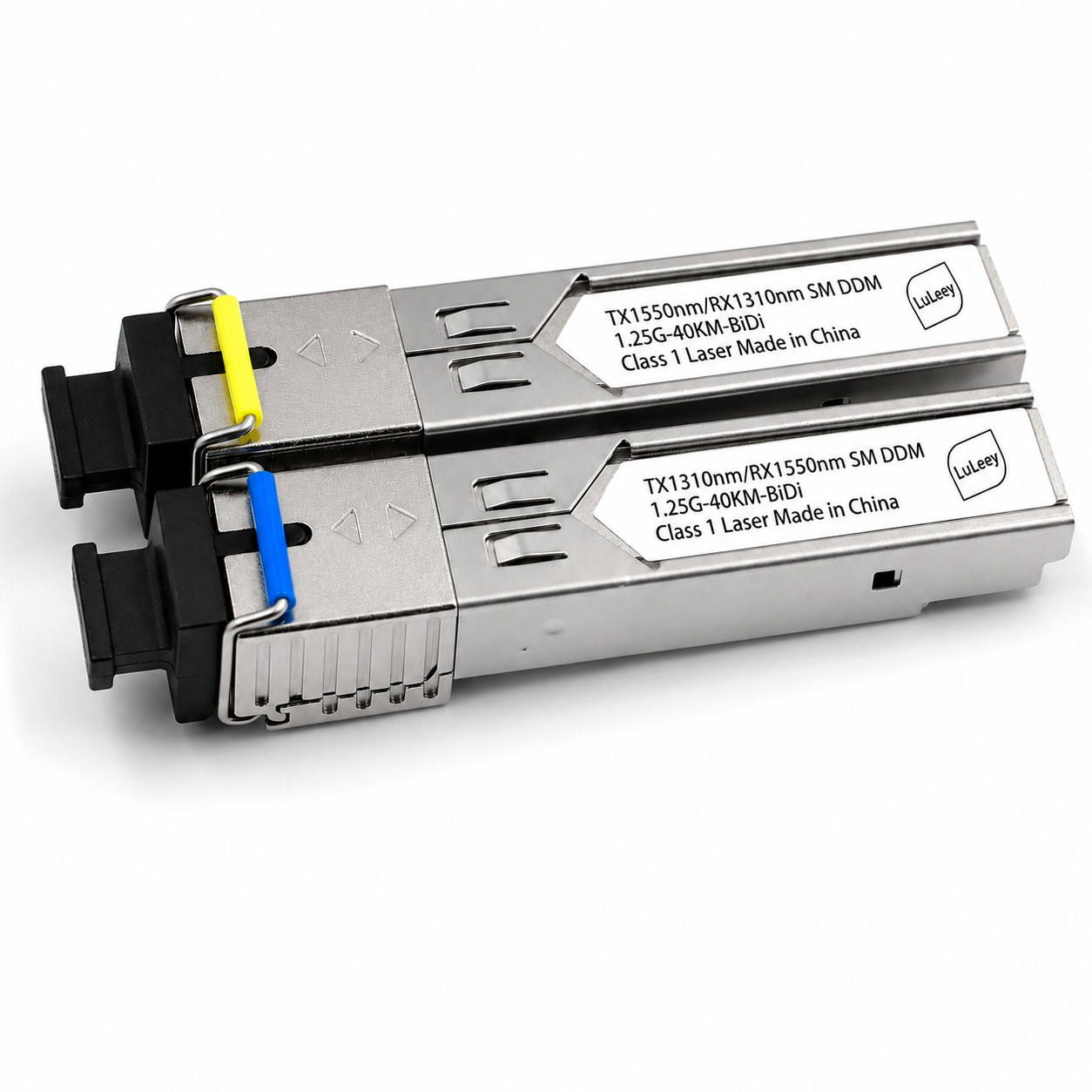

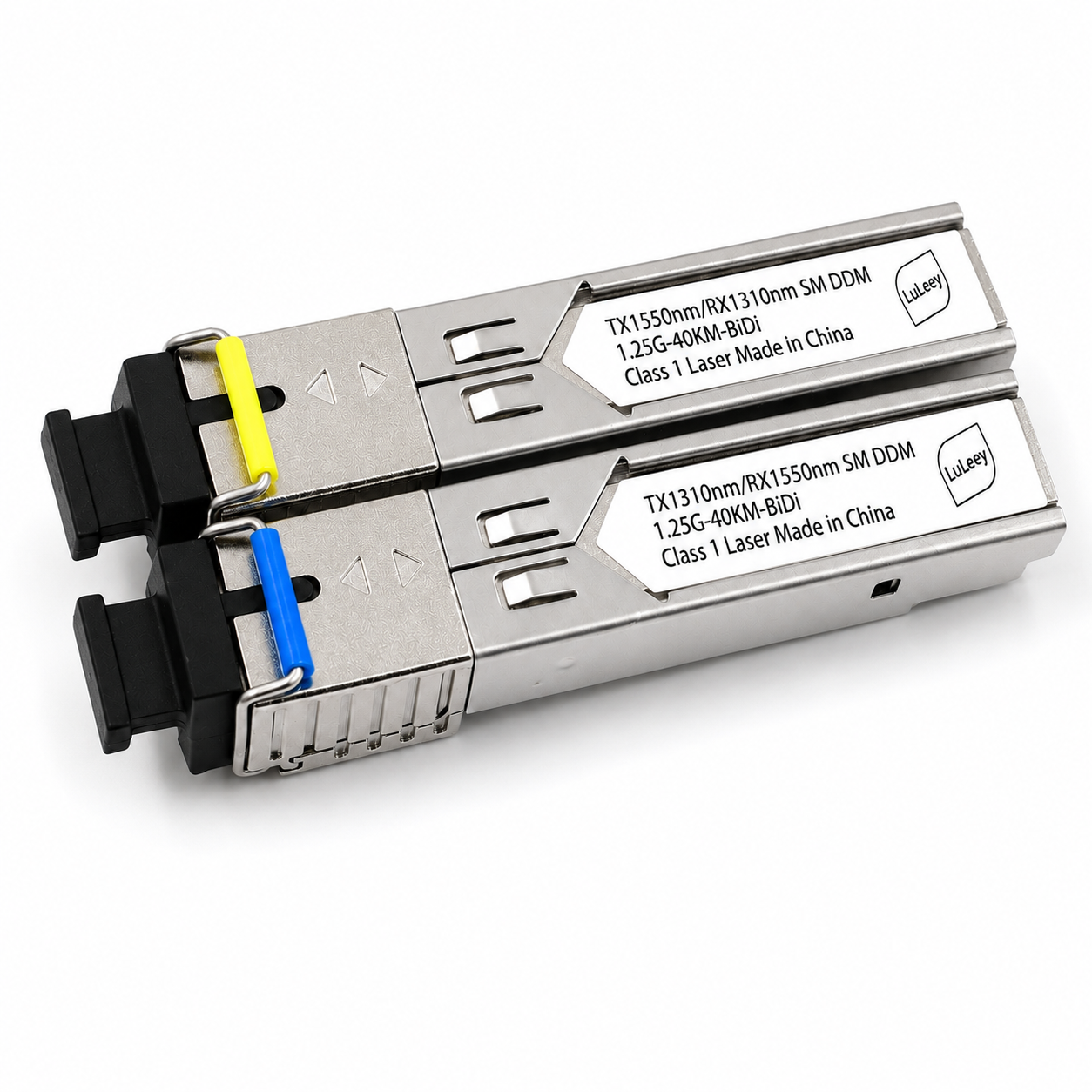

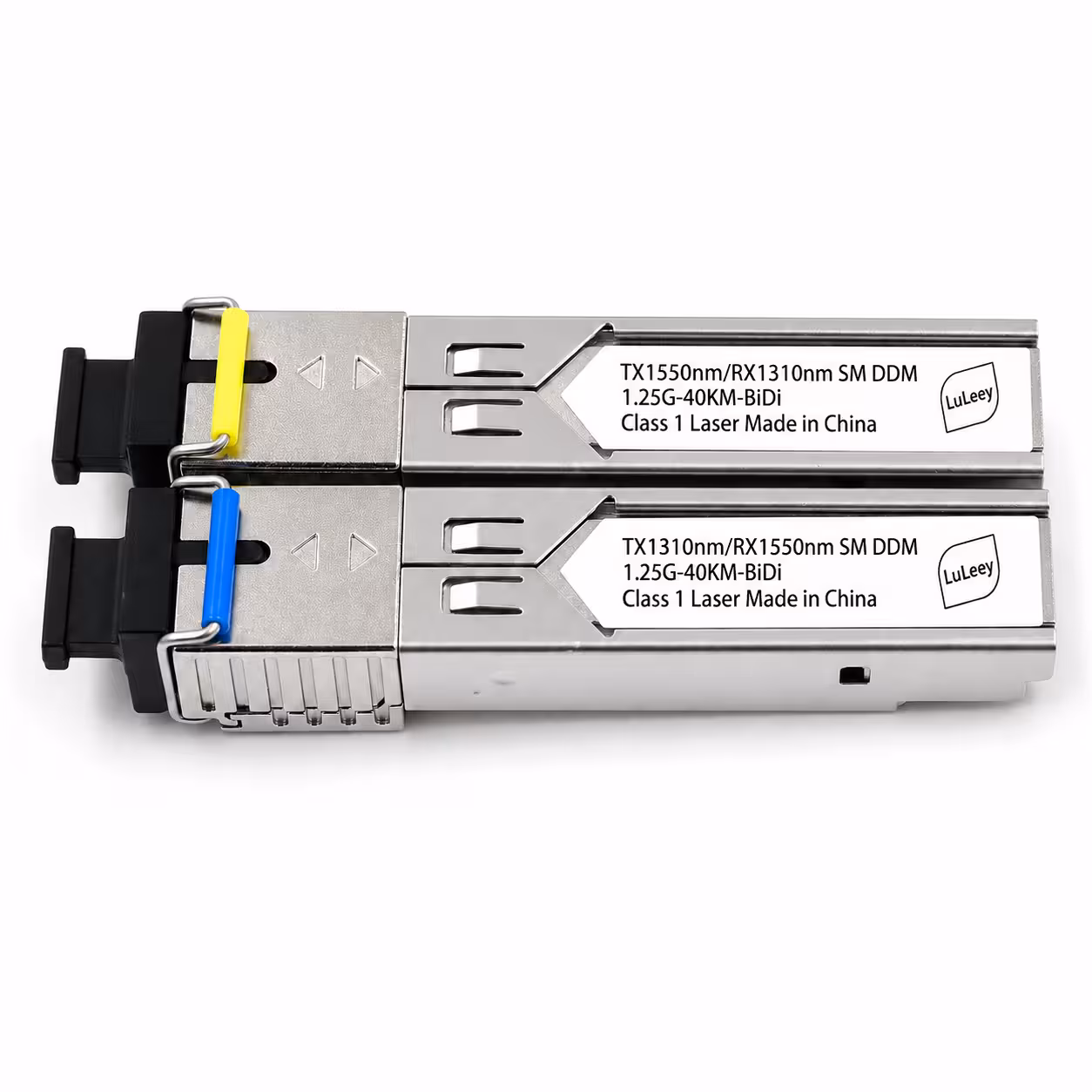

Módulo SFP BiDi de 1,25 G, par de transceptores Gigabit SC SMF de 40 km DDM

Visão geral do produto

O módulo SFP BiDi Luleey 1,25G foi projetado para transmissão Gigabit Ethernet por meio de uma única fibra monomodo. Ele utiliza a tecnologia BiDi de divisão de comprimento de onda para transmitir e receber sinais ópticos por meio de uma única conexão de fibra simplex SC, ajudando os engenheiros de rede a reduzir o uso do núcleo da fibra, mantendo um desempenho óptico estável de 1,25 Gbps.

Esta versão de 40 km foi projetada para links de fibra única mais longos do que os módulos BiDi padrão de 10 km ou 20 km. É adequada para links estendidos entre edifícios, grandes redes de campus, acesso de telecomunicações, sistemas ODF, transmissão de segurança, implantação de conversores de mídia de longa distância e pontos de acesso remoto à rede.

Ao contrário dos módulos SFP de fibra dupla padrão, que exigem dois núcleos de fibra, este módulo SFP SC Gigabit utiliza um par de comprimentos de onda de 1310 nm/1550 nm em uma única fibra monomodo. Ele é fornecido como um par compatível, tornando-o adequado para links de fibra Gigabit ponto a ponto, nos quais os recursos de fibra são limitados.

Em comparação com a versão de 20 km, a versão de 40 km oferece maior margem óptica para percursos mais longos ou ligações de fibra com maior perda em conectores, adaptadores, painéis de conexão ou ODF. É a melhor opção quando a rede precisa de maior margem de transmissão.

A Luleey oferece opções de compatibilidade com as principais plataformas de switches, roteadores, firewalls e conversores de mídia, ajudando os usuários a implantar links estáveis de longa distância de 1G em fibra única em diversos ambientes de rede.

Recursos

• Módulo SFP BiDi de 1,25 G para transmissão Gigabit de longa distância em fibra única
• Fornecido como um par de transceptores compatíveis
• Interface SC simplex para implantação com fibra única
• Par de comprimentos de onda de 1310 nm / 1550 nm
• Suporta transmissão de até 40 km por fibra monomodo
• Suporte ao monitoramento diagnóstico digital DDM
• Velocidade de transmissão óptica de 1,25 Gbps
• Tensão de operação do SFP de 3,3 V
• Projetado para ligações de fibra óptica de longa distância entre edifícios e dentro de campi
• Projeto de conectores SC para implantação em ODF, sala de telecomunicações, rede de acesso e gabinete de corrente fraca
• Compatível com switches Gigabit, roteadores, firewalls, conversores de mídia, servidores e placas de rede de fibra óptica
• Opções de codificação compatíveis com Cisco, Huawei, MikroTik, Ubiquiti, ZTE, HPE-Aruba, Juniper, Intel, TP-Link, H3C e outras marcas
• Ajuda a economizar núcleos de fibra em comparação com os módulos SFP de fibra dupla
• Testado na fábrica pela Luleey para garantir um desempenho óptico estável

Aplicativos

• Ligações Gigabit Ethernet de longa distância
• Implantação de rede de fibra única
• Conexões de fibra óptica entre edifícios
• Ligações da rede de backbone de fibra óptica do campus
• Sala de Telecomunicações – Acesso por Fibra Óptica
• Sistemas de Distribuição de Fibra Óptica da ODF
• Implantação do conversor de mídia de fibra óptica
• Segurança e redes de câmeras IP
• Pontos de acesso remoto à rede
• Conexão de fibra óptica entre roteador e switch
• Uplink Gigabit de switch para switch
• Conexão de fibra óptica com firewall de rede
• Instalação de armário para corrente fraca
• Extensão de Ethernet de longa distância

Especificações

Por que escolher um módulo SFP BiDi de 40 km e 1,25 G?

Um módulo SFP BiDi de 1,25 G a 40 km é útil quando uma rede precisa de transmissão por fibra Gigabit em um núcleo de fibra monomodo por distâncias maiores. Ele oferece maior margem óptica do que as versões de 10 km ou 20 km, tornando-o mais adequado para redes de campus maiores, rotas longas entre edifícios, links de acesso de telecomunicações e links com maior perda passiva.

Isso ajuda os usuários:

• Preservar os recursos essenciais de fibra
• Estender a rede Gigabit Ethernet por distâncias maiores
• Reduza os custos com cabeamento utilizando um único núcleo de fibra
• Suporta ligações ponto a ponto de longa distância em fibra única
• Oferecer uma margem de conexão maior do que os módulos de 20 km
• Implantar conexões de fibra óptica estáveis em campi, edifícios e redes de acesso

Para links Ethernet de longa distância, o módulo SFP de fibra única de 40 km da Luleey oferece um equilíbrio prático entre alcance, custo, compatibilidade e eficiência no uso dos recursos de fibra.

Módulo SFP BiDi de 20 km vs 40 km

Tanto a versão de 20 km quanto a de 40 km suportam transmissão por fibra única de 1,25 G, mas foram projetadas para diferentes orçamentos ópticos.

Escolha a versão de 20 km quando o trajeto da fibra for mais curto e a perda no link for baixa.

Escolha o módulo SFP de 40 km quando a distância for maior ou quando o link incluir mais conectores, painéis de conexão, adaptadores, pontos ODF ou perda passiva.

Como funciona a transmissão SFP BiDi

BiDi significa transmissão bidirecional. Um módulo SFP BiDi transmite e recebe sinais ópticos por meio de um único núcleo de fibra, utilizando dois comprimentos de onda diferentes.

Um par BiDi típico de 1,25G funciona assim:

| Lado | Comprimento de onda de transmissão | Comprimento de onda de recepção |
|—|—|
| Lado A | 1310 nm | 1550 nm |
| Lado B | 1550 nm | 1310 nm |

Devido a esse emparelhamento de comprimentos de onda, os módulos SFP BiDi devem ser utilizados em pares compatíveis. Dois módulos com a mesma direção de comprimento de onda não estabelecerão uma conexão normal.

SFP BiDi SC vs SFP BiDi LC

Tanto os módulos SFP BiDi SC quanto os LC são compatíveis com transmissão Gigabit em fibra única, mas são utilizados em ambientes de cabeamento diferentes.

Escolha a versão SC quando o seu cabeamento de fibra, painel de conexões ou quadro de distribuição óptica já utilizar conectores SC.

Escolha a versão LC quando seu equipamento ou sistema de conexão for baseado em interfaces LC.

SFP BiDi de 1,25 G vs. SFP padrão de fibra dupla

| Tipo de módulo | Uso da fibra | Ideal para |
|—|—|
| SFP padrão de fibra dupla | Utiliza dois núcleos de fibra | Ligações de fibra Gigabit normais com recursos de fibra suficientes |
| Módulo SFP BiDi de 1,25G | Utiliza um núcleo de fibra | Ligações com fibra única e implantações que economizam fibra |

Escolha um módulo SFP BiDi quando houver apenas um núcleo de fibra disponível ou quando desejar reduzir o uso de fibra.

Escolha um módulo SFP padrão de fibra dupla quando sua infraestrutura de fibra já oferecer dois núcleos de fibra disponíveis.

Notas sobre compatibilidade

A Luleey pode fornecer código compatível com diferentes plataformas de switches, roteadores, firewalls e conversores de mídia. Antes de fazer o pedido, confirme a marca e o modelo do dispositivo para garantir o reconhecimento correto e o funcionamento estável.

As opções comuns de compatibilidade incluem Cisco, Huawei, MikroTik, Ubiquiti, ZTE, HPE-Aruba, Juniper, Intel, H3C, TP-Link, Arista, Brocade, Extreme, Mellanox e codificação geral.

Observações importantes sobre harmonização

Este transceptor SFP de 1,25G deve ser utilizado com o módulo de comprimento de onda oposto correto. Um módulo TX de 1310 nm / RX de 1550 nm deve ser emparelhado com um módulo TX de 1550 nm / RX de 1310 nm.

Antes da implantação, verifique:

• O tipo de fibra é monomodo
• O tipo de conector é SC
• A distância do link está dentro de 40 km
• Os dois módulos são pares de comprimentos de onda A/B compatíveis
• O dispositivo host é compatível com módulos SFP de 1G
• O código de compatibilidade corresponde à marca do switch ou do roteador
• O orçamento óptico é adequado para a perda real do link de fibra
• O monitoramento DDM é obrigatório ou compatível com o dispositivo host

Perguntas frequentes

O que é um módulo SFP BiDi de 1,25G?

Um módulo SFP BiDi de 1,25G é um transceptor óptico Gigabit que transmite e recebe dados por meio de um núcleo de fibra monomodo, utilizando dois comprimentos de onda diferentes.

Para que serve esse módulo SFP SC de Gigabit?

É utilizado para links de fibra óptica Gigabit Ethernet, switches, roteadores, conversores de mídia, firewalls de rede, sistemas ODF, salas de telecomunicações, redes de campus, redes de segurança e conexões de fibra óptica de longa distância entre edifícios.

Este módulo utiliza uma fibra ou duas fibras?

Utiliza um núcleo de fibra monomodo por meio de um conector SC simplex.

Este produto vem em par?

Sim. Este produto deve ser fornecido como um par de transceptores BiDi compatíveis.

Quais comprimentos de onda esse módulo utiliza?

Ele utiliza um par de comprimentos de onda de 1310 nm / 1550 nm. O lado oposto deve utilizar a direção inversa dos comprimentos de onda.

Qual é a distância de transmissão?

Esta versão suporta transmissão de até 40 km em fibra monomodo adequada.

Qual é a diferença entre as versões de 20 km e 40 km?

A versão de 20 km é adequada para ligações de fibra de média distância. A versão de 40 km oferece maior margem óptica para trajetos mais longos ou ligações com maior perda passiva.

Ele é compatível com DDM?

Sim. O DDM permite o monitoramento da potência óptica, da temperatura, da tensão e do status do laser, desde que o dispositivo host ofereça suporte a esses recursos.

Qual é a diferença entre os módulos SFP BiDi SC e LC?

Os módulos SFP BiDi SC são frequentemente utilizados com sistemas ODF, conversores de mídia, salas de telecomunicações e redes de acesso. Os módulos SFP BiDi LC são mais comuns em switches de alta densidade e equipamentos ópticos compactos.

É compatível com Cisco, Huawei, MikroTik ou Ubiquiti?

A Luleey pode fornecer programação compatível com as plataformas Cisco, Huawei, MikroTik, Ubiquiti, ZTE, HPE-Aruba, Juniper, Intel, TP-Link, H3C e outras.

Posso usá-lo com fibra multimodo?

Não. Este módulo foi projetado para fibra monomodo.

Posso usar dois módulos BiDi do mesmo lado juntos?

Não. Os módulos BiDi precisam de pares de comprimentos de onda A/B compatíveis. Dois módulos com a mesma direção de transmissão/recepção não funcionarão corretamente.

Por que escolher os módulos SFP BiDi de 40 km e 1,25 G da Luleey?

Os módulos SFP Luleey de 40 km, 1,25 G e BiDi oferecem transmissão Gigabit de longa distância em fibra única, monitoramento DDM, opções de codificação compatíveis e desempenho óptico testado na fábrica, garantindo uma implantação estável em ambientes corporativos, campi, segurança, telecomunicações, ODF e conversores de mídia.
