1,25 mm vs. 2,5 mm Glasfaserreiniger: Welchen soll man verwenden?

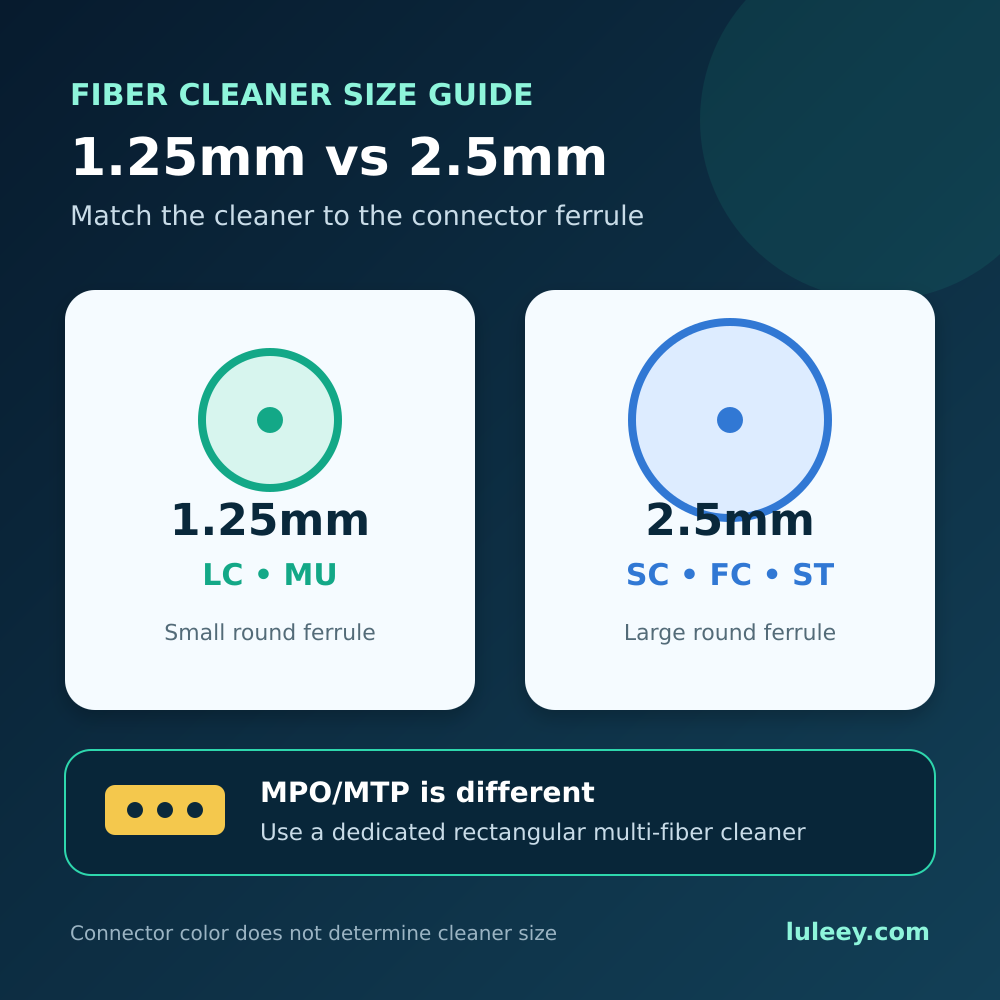

Die Wahl eines 1,25 mm vs. 2,5 mm Faserreiniger Das ist hauptsächlich eine Frage der Steckverbinder-Ferrule. Verwenden Sie eine 1,25-mm-Reiniger für einen Standard-LC- oder MU-Stecker und einen 2,5-mm-Reiniger für einen Standard-SC-, FC- oder ST-Stecker. Ein MPO/MTP-Stecker verfügt über eine rechteckige Mehrfaser-Ferrule und erfordert einen speziell für dieses Format entwickelten Reiniger.

Entscheiden Sie sich nicht allein anhand der Farbe des Steckers, des Fasertyps oder der Politur. In vielen Installationen steht „Grün“ für APC und „Blau“ für UPC, doch sowohl für LC/APC- als auch für LC/UPC-Stecker wird weiterhin das Reinigungswerkzeug in LC-Größe verwendet.

1,25 mm vs. 2,5 mm Glasfaserräumer: Schnellauswahltabelle

Anschluss	Typisches Ferrulenformat	Zunächst einmal sauberer	Wichtige Ausnahme
LC	1,25 mm rund	1,25 mm LC/MU-Reiniger	Für Duplex-LC sind möglicherweise zwei separate Reinigungen oder ein geprüftes Duplex-Werkzeug erforderlich.
MU	1,25 mm rund	1,25 mm LC/MU-Reiniger	Vergewissern Sie sich, dass die Düse auf den Adapter passt.
SC	2,5 mm rund	2,5-mm-SC/FC/ST-Reiniger	Bei gehärteten oder verschlossenen Schnittstellen ist möglicherweise eine spezielle Spitze erforderlich.
FC	2,5 mm rund	2,5-mm-SC/FC/ST-Reiniger	Befolgen Sie die Anweisungen auf dem Werkzeug rund um das Gewindegehäuse.
ST	2,5 mm rund	2,5-mm-SC/FC/ST-Reiniger	Zugang rund um das Bajonettgehäuse überprüfen
MPO/MTP	Rechteckige Mehrfaserleitung	Spezieller MPO/MTP-Reiniger	Faseranzahl, Stifte und Reinigungsmittelspezifikation aufeinander abstimmen
CS, SN oder MDC	Anschlussspezifisch	Engagierter, geprüfter Reinigungskraft	Leiten Sie keine Kompatibilität aus der Größe oder dem Aussehen der LC ab

Dies ist ein Leitfaden zur Auswahl und stellt keine Erlaubnis dar, ein Werkzeug gewaltsam in einen Anschluss einzuführen. Verstärkte Schnittstellen, Verschlussklappen und ungewöhnliche Transceiver-Anschlüsse erfordern unter Umständen spezielle Düsen.

Was bedeuten die Angaben „1,25 mm“ und „2,5 mm“ eigentlich?

Die Zahlen beziehen sich auf den Nenndurchmesser der zylindrischen Ferrule, die bei dieser Steckverbinderfamilie zum Einsatz kommt. Die Ferrule hält die Faser an der Steckfläche fest und richtet sie aus.

Die Größe des Reinigers entspricht nicht dem Durchmesser des Faserkerns. Es handelt sich auch nicht um die Außenbreite des Kunststoffgehäuses des Steckverbinders.

Das erklärt, warum ein LC-Stecker und ein SC-Stecker können zwar dieselbe OS2-Einmodenfaser führen, erfordern jedoch unterschiedliche Reinigungsstifte. Die Glasfaser kann zwar derselben Klasse angehören, die Steckerhardware jedoch nicht.

Verwenden Sie einen 1,25-mm-Faserreiniger für LC- und MU-Stecker.

Ein handelsüblicher Simplex-LC-Stecker verfügt über eine zylindrische Ferrule mit einem Durchmesser von 1,25 mm. Daher ist ein Reinigungsstift für LC/MU- oder 1,25-mm-Schnittstellen die übliche Wahl.

Bei einem Patchkabelstecker verwenden viele Reinigungsgeräte mit Druckmechanismus eine Führungskappe, um die freiliegende Ferrule zu positionieren. Bei einer LC-Buchse in einem Transceiver, Adapter oder Patchfeld erreicht die schmale Düse die vertiefte Stirnfläche.

Lesen Sie die Anleitung durch, bevor Sie ein Duplex-LC-Paar reinigen. Möglicherweise müssen Sie auf die beiden Stecker einzeln zugreifen. Mit einem speziellen Duplex-LC-Reiniger können Sie beide gleichzeitig reinigen, dieser muss jedoch zur jeweiligen Duplex-Anordnung passen.

Verwenden Sie einen 2,5-mm-Faserreiniger für SC-, FC- und ST-Stecker.

Bei Standard-SC-, FC- und ST-Steckern kommen zylindrische 2,5-mm-Ferrulen zum Einsatz.

Zu dieser Gruppe gehören gängige FTTH-SC/APC-Stecker. Die abgewinkelte Stirnfläche eines SC/APC-Steckers macht ihn nicht zu einem 1,25-mm-Stecker. Es handelt sich weiterhin um eine 2,5-mm-Ferrule in SC-Größe.

Ebenso werden für blaue SC/UPC- und grüne SC/APC-Stecker in der Regel Reinigungsmittel derselben Größenklasse verwendet, sofern der Hersteller des Reinigungsmittels die entsprechende Poliermethode und Steckerausführung unterstützt.

Warum MPO/MTP einen speziellen Reiniger benötigt

MPO/MTP ist keine größere Version von LC oder SC. Es verwendet eine rechteckige Mehrfaser-Ferrule mit mehreren Faserpositionen. Stecker verfügen über Führungsstifte, Buchsen über Führungslöcher.

Eine runde Spitze mit einem Durchmesser von 1,25 mm oder 2,5 mm kann diese Geometrie nicht ordnungsgemäß reinigen. Verwenden Sie einen MPO/MTP-Reiniger, dessen Dokumentation folgende Punkte abdeckt:

• Steckerformat und Fasanzahl
• Gefestigte und/oder nicht befestigte Steckverbinder
• Freiliegende Stecker und/oder Anschlüsse im Inneren von Adaptern
• Zugang zu den entsprechenden Schlüsseln und Gehäusen

LuLeey’s MTP/MPO-Glasfaser-Reinigungsstift ist für MPO/MTP-Ferrule-Stirnflächen, Steckverbinder mit oder ohne Führungsstifte sowie für den Push-to-Clean-Betrieb vorgesehen.

Bitte überprüfen Sie vor der Bestellung die genaue MPO-Konfiguration. Auf der Produktseite wird keine allgemeine Kompatibilität mit allen neu aufkommenden Mehrfaser-Steckverbindern zugesichert.

APC vs. UPC: Hat die polnische Sprache Einfluss auf die Größe des Reinigers?

Nicht für sich allein. Die Größe des Reinigers richtet sich nach der Ferrule- und Steckverbinderfamilie:

• LC/APC und LC/UPC gehören in der Regel zur 1,25-mm-LC-Klasse.
• SC/APC und SC/UPC gehören in der Regel zur 2,5-mm-SC-Klasse.

Der Reinigungsmechanismus muss jedoch einen ordnungsgemäßen Kontakt mit der Stirnfläche herstellen. Verwenden Sie für APC-Steckverbinder ein Werkzeug, dessen Hersteller angibt, dass es APC unterstützt.

Trennen Sie die Kompatibilität bei der Verbindung von der Auswahl des Reinigungswerkzeugs. UPC- und APC-Stecker sollten nicht direkt miteinander verbunden werden, selbst wenn ein Reinigungswerkzeug für beide Polierarten vermarktet wird.

So verwenden Sie einen One-Click-Glasfaserreiniger sicher

1. Bestimmen Sie den genauen Stecker

Geben Sie LC, SC, FC, ST, MPO/MTP oder einen anderen Stecker an – nicht lediglich “Single-Mode” oder “grüner Stecker”.”

2. Überprüfen Sie, ob Sie einen Stecker oder einen Anschluss reinigen.

Bei einer freiliegenden Patchkabel-Ferrule und einer versenkten Geräteschnittstelle können unterschiedliche Positionen der Führungskappe oder der Düse des Reinigungsgeräts erforderlich sein.

3. Die Faser für die Inspektion sicher machen

Schalten Sie die optische Quelle gemäß der Netzwerkprozedur aus oder trennen Sie sie vom Netzwerk. Schauen Sie niemals in eine Glasfaser oder einen optischen Anschluss.

Ein Mikroskop kann unsichtbare optische Energie auf das Auge bündeln. Verwenden Sie geeignete Videoinspektionsgeräte und befolgen Sie die zugelassenen Sicherheitsvorschriften.

4. Vor der Reinigung überprüfen

Verwenden Sie eine Glasfaser-Prüfsonde mit der passenden Adapterspitze. Stellen Sie fest, ob die Stirnfläche sauber, verschmutzt oder mechanisch beschädigt ist.

Die Fiber Optic Association beschreibt den Vorgang als „prüfen, reinigen und erneut prüfen“. Eine Schutzkappe ist kein Beweis dafür, dass die Endfläche sauber bleibt. FOA-Leitfaden für Inspektionen

5. Mit dem passenden Werkzeug reinigen

Setzen Sie den Reiniger wie angegeben senkrecht in den Adapter oder auf den freiliegenden Anschluss ein. Drücken Sie ihn hinein, bis der Mechanismus seinen Zyklus abgeschlossen hat.

Drehen, schaukeln oder üben Sie keine zusätzliche Kraft aus, es sei denn, dies ist in der Dokumentation des Werkzeugs vorgeschrieben.

6. Vor dem Zusammenführen erneut prüfen

Die Reinigung ist ein Vorgang, kein Endergebnis. Führen Sie eine erneute Überprüfung durch, um sicherzustellen, dass die Verunreinigungen entfernt wurden und keine sichtbaren Beschädigungen vorliegen.

Falls sich ölige Rückstände durch chemische Reinigung nicht entfernen lassen, wenden Sie ein zugelassenes Nass-Trocken-Verfahren und ein geeignetes Reinigungsmittel an.

7. Überprüfen Sie auch die andere Seite

Ein sauberes Patchkabel, das an einen verschmutzten Stecker am Gerät angeschlossen wird, kann verschmutzt werden. Überprüfen und reinigen Sie beide Anschlussflächen nach Bedarf und schließen Sie das Kabel anschließend umgehend an.

Häufige Fehler bei der Auswahl und Reinigung

Einkauf nach Steckverbinderfarbe

Die Farbe kann bei der Identifizierung eines dokumentierten Systems helfen, ist jedoch kein Maß für die Größe des Reinigers. Bestimmen Sie die Steckverbinderfamilie.

Verwendung einer 1,25-mm-Spitze in einer 2,5-mm-Buchse

Das kleinere Werkzeug wird möglicherweise nicht korrekt geführt oder deckt den erforderlichen Bereich nicht vollständig ab. Ein nur teilweiser Kontakt gilt nicht als zufriedenstellendes Reinigungsergebnis.

Einen 2,5-mm-Reiniger in einen LC-Anschluss hineindrücken

Dies ist die falsche physische Schnittstelle, was zu Schäden am Anschluss, am Reiniger oder am Stecker führen kann.

Behandlung von MPO als Stecker mit runder Ferrule

MPO verfügt über mehrere Fasern, Führungsstifte und eine rechteckige Endfläche. Es muss mit einem geeigneten Spezialreiniger gereinigt werden.

Unter der Annahme, dass ein Klicken bedeutet, dass der Stecker sauber ist

Das Klicken zeigt an, dass der Mechanismus einen Zyklus durchlaufen hat. Durch eine Überprüfung wird festgestellt, ob die Stirnfläche den Test besteht.

Wiederverwendung einer verbrauchten Reinigungsfläche

Beachten Sie die Angaben zur Lebensdauer und die Austauschanzeige des Reinigungsgeräts. Verwenden Sie verschmutztes Klebeband nicht rückwärts und verwenden Sie es nicht erneut.

Auswahl eines LuLeey-Faserrreinigers

LuLeey’s 1,25 mm/2,5 mm Glasfaser-Reinigungsstift führt zwei Varianten auf:

• 1,25 mm, blau, für LC
• 2,5 mm, weiß, für SC, ST und FC

Auf der Seite werden außerdem mehr als 800 Reinigungszyklen angegeben und der Bandvorschub per Knopfdruck beschrieben. Betrachten Sie diese Farben als Kennzeichnungen für dieses LuLeey-Angebot und nicht als branchenweiten Farbstandard für Reinigungsmittel.

Bei Installationen, die mehrere Steckverbinderfamilien umfassen, stellen Sie ein kleines Set zusammen, das Folgendes enthält:

• Ein 1,25-mm-LC/MU-Reiniger
• Ein 2,5-mm-SC/FC/ST-Reiniger
• Bei Bedarf ein spezieller MPO/MTP-Reiniger
• Passende Prüfspitzenspitzen
• Zugelassene Reinigungstücher und Reinigungsflüssigkeit
• Saubere Schutzkappen und ein verschlossener Koffer

Entdecken Sie LuLeeys Kategorie „Glasfaserreiniger“ nach der Erfassung der Steckverbinderfamilie, der Ausführung des Steckers oder Anschlusses, der Oberflächenbeschaffenheit, der Faseranzahl sowie etwaiger gehärteter oder abgeschirmter Schnittstellen.

Endgültige Antwort

Verwenden Sie für Standardstecker einen 1,25-mm-Faserreiniger für LC- oder MU-Stecker und ein 2,5-mm-Faserreiniger für SC, FC oder ST. Verwenden Sie einen speziellen MPO/MTP-Reiniger für rechteckige Mehrfaserstecker.

Überprüfen Sie anschließend den jeweiligen Stecker, stellen Sie fest, ob es sich um einen freiliegenden Stecker oder einen versenkten Anschluss handelt, befolgen Sie die Anweisungen des Reinigungsmittels und führen Sie an beiden Passflächen einen Zyklus aus „Prüfen – Reinigen – Prüfen“ durch.

Bevor Sie bei LuLeey bestellen, geben Sie bitte den Namen des Steckverbinders, die Artikelnummer des Geräts, die Stecker- oder Anschlussausführung, die Oberflächenbeschaffenheit sowie die Anzahl der Steckverbinder-Typen im gewünschten Set an.
