Nein – nicht mit einem gewöhnlichen MPO-Anschlussadapter. Zwei Frauen MPO-Steckverbinder Beiden fehlen Führungsstifte, sodass der Adapter allein nicht die erforderliche präzise Ausrichtung an den Faserendflächen gewährleisten kann. Die Gehäuse lassen sich zwar einrasten, doch das bedeutet noch nicht, dass die optische Verbindung korrekt hergestellt ist.
Wenn Sie ein bestehendes Kabel verlängern möchten, überprüfen Sie die beiden Enden, die tatsächlich miteinander verbunden werden sollen. Ein Buchsenstecker benötigt einen kompatiblen Stecker mit entsprechender Pinbelegung. Überprüfen Sie anschließend die vollständige Glasfaserzuordnung, den Glasfasertyp und das Verlustbudget, bevor Sie die Verbindung wieder in Betrieb nehmen.

Warum zwei weibliche MPO-Stecker mehr als nur einen Adapter benötigen
MPO Geschlecht bezieht sich auf die Anordnung der Führungsstifte:
- Männlich oder mit Stift versehen: verfügt über zwei Passstifte.
- Weiblich oder nicht festgelegt: verfügt über Ausrichtungslöcher, jedoch keine hervorstehenden Stifte.
Der Adapter hält die Steckergehäuse zusammen. Die Stifte und Löcher sorgen für die Ausrichtung der Ferrulen. Dabei handelt es sich um zwei getrennte Funktionen; ein standardmäßiger leerer Adapter ist kein Geschlechtswandler. Der FOA-Leitfaden zu MPO-Verbindungen erläutert diese Unterscheidung zwischen Gehäusefixierung und stiftbasierter Ausrichtung.
Die Stifte dienen der mechanischen Ausrichtung – sie sind weder elektrische Kontakte noch Sende- oder Empfangskanäle.
| Beendet die Sitzung bei einem Adapter | Geschlechtsprüfung | Bedeutung |
| Weiblich + weiblich | Falsch | An keinem der beiden Enden befinden sich Passstifte |
| Männlich + weiblich | Korrekte Zuordnung der Geschlechter | Es sind noch weitere Kompatibilitätsprüfungen erforderlich |
| Mann + Mann | Falsch | Gegenüberliegende Stifte können sich gegenseitig behindern; versuchen Sie nicht, die Verbindung mit Gewalt herzustellen |
Diese Tabelle bezieht sich ausschließlich auf das Geschlecht. Sie gibt keine Auskunft über die Anordnung der Fasern, die Politur, die Ausrichtung der Schlüssel oder die optische Anwendung.
Warum wird dann überhaupt ein MPO-Kabel vom Typ „Weiblich-zu-Weiblich“ verkauft?
“Kabel mit zwei weiblichen Steckern” bezeichnet die Stecker an den gegenüberliegenden Enden eines Kabels. Diese Enden sind nicht miteinander verbunden.
Beispielsweise kann ein Ende an eine verifizierte, fest zugeordnete Schnittstelle in Rack A angeschlossen werden, während das andere Ende an eine verifizierte, fest zugeordnete Schnittstelle in Rack B angeschlossen wird. Jede einzelne Verbindung ist weiterhin eine Stecker-Buchse-Verbindung.
Betrachten Sie es als zwei separate Fragen:
- Welcher Stecker ist an jedem Ende des Kabels angebracht?
- An welchem Anschluss wird jedes Ende bei der Installation angeschlossen?
Eine gültige Antwort auf die erste Frage beantwortet nicht automatisch auch die zweite.
LuLeey’s 12-faseriges OM3-MPO-Verbindungskabel beschreibt eine Verbindung von Stecker zu Stecker (weiblich-weiblich) und listet außerdem Optionen für Stecker A und Stecker B (männlich/weiblich) auf. Überprüfen Sie die ausgewählten Optionen und die Auftragsbestätigung, anstatt sich allein auf die URL oder die Überschrift zu verlassen.

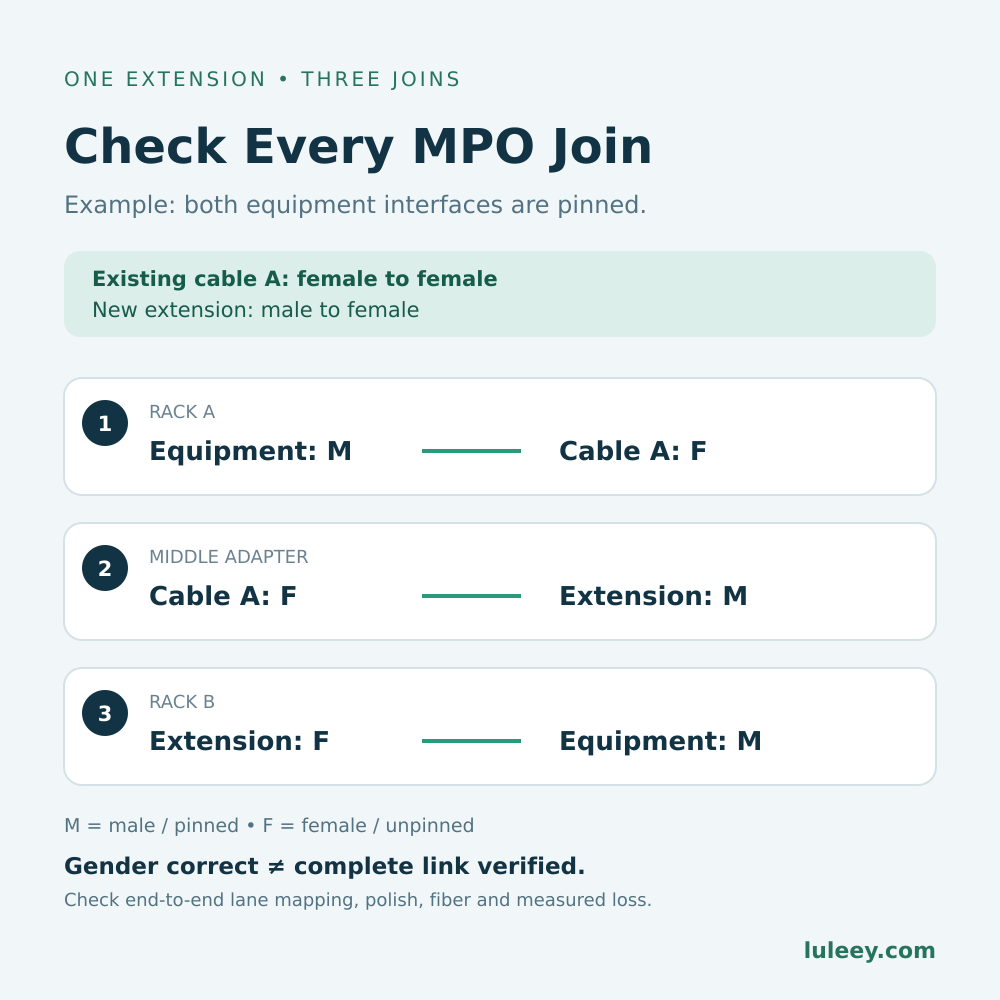

Ein praktisches Beispiel für eine Erweiterung
Angenommen, Sie haben Folgendes:
- Kabel A: Buchse-zu-Buchse, verläuft bereits von Rack A.
- Kabel B: ein weiteres Buchse-zu-Buchse-Kabel, das für den Anschluss an Rack B vorgesehen ist.
- Ein Standard-MPO-Adapter für die mittlere Verbindung.
- Es wurde bestätigt, dass es sich bei den Geräteschnittstellen an beiden äußeren Enden um Stecker mit feststehenden Kontakten handelt.
Die äußeren Verknüpfungen mögen zwar korrekt sein, aber die mittlere Verknüpfung wäre Buchse–Adapter–Buchse. Das ist das Problem.
Eine mögliche Korrektur besteht darin, Kabel A beizubehalten und ein Verlängerungskabel mit Stecker-Buchse-Anschluss für Kabel B. Stecken Sie das Steckerende in die mittlere Verbindung und das Buchsenende in die mit Stiften versehene Schnittstelle von Rack B.
Die drei Paarungsorte lauten dann:
| Standort | Erste Seite | Zweite Seite |
| Regal A | Schnittstelle für fixierte Geräte | Kabel A, Buchsenende |
| Zwischenadapter | Kabel A, Buchsenende | Verlängerungsstecker |
| Regal B | Verlängerungsstecker (Buchse) | Schnittstelle für fixierte Geräte |
Dies ist ein geschlechtsspezifisches Beispiel, keine allgemeingültige Kabelempfehlung. Der Ersatz muss zudem die erforderliche durchgängige Glasfaserzuordnung gewährleisten. Die Polarität kann nicht allein anhand der Konfiguration “Stecker-Buchse” ausgewählt werden.
Wenn es praktikabel ist, die gesamte Leitung zu ersetzen, entfällt durch ein einziges, korrekt ausgelegtes längeres Kabel auch die mittlere Verbindungsstelle und damit eine potenzielle Verunreinigungsstelle.
Geschlecht und Polarität sind unterschiedliche Prüfkriterien
Das Geschlecht bezeichnet die Pins. Die Polarität gibt an, welche Position der Faser mit welcher Position am anderen Ende verbunden ist.
Der Austausch eines Steckers von Buchse gegen Stecker allein führt noch nicht zur korrekten Zuordnung der optischen Kanäle. Ebenso werden durch die Wahl eines Kabels vom Typ B fehlende Führungsstifte nicht ergänzt.
Bevor Sie ein Verlängerungskabel bestellen, teilen Sie dem Lieferanten den vollständigen Verlegeplan mit – einschließlich vorhandener Kabel, Adapter, Kassetten und der Artikelnummern beider Endstücke. Bitten Sie um eine detaillierte Zuordnung der einzelnen Anschlüsse, wobei die Ausrichtung der Stecker deutlich angegeben sein muss.
Verfolgen Sie für jede erforderliche Sendespur den Verlauf durch alle Komponenten bis zur vorgesehenen Empfangsspur. Gehen Sie nicht davon aus, dass durch das Hinzufügen eines weiteren Kabels mit derselben Polaritätskennzeichnung die ursprüngliche Gesamtzuordnung erhalten bleibt.
LuLeey’s Leitfaden zur Auswahl von MTP-/MPO-Kabeln bietet eine umfassende Checkliste zu Fasertyp, Faseranzahl, Anschlussoptionen und Kabellänge.
Kann man einen vorhandenen Buchsenstecker in einen Stecker umwandeln?
Manchmal – allerdings nur, wenn die konkrete Steckerkonstruktion dies zulässt und der Hersteller ein zugelassenes Verfahren bereitstellt.
So dokumentiert beispielsweise US Conec die Neukonfiguration der Anschlüsse und der Polarität seines MTP-PRO-Steckverbinders vor Ort mithilfe des entsprechenden Feldwerkzeugs. Dabei handelt es sich um eine Funktion eines bestimmten Steckverbindersystems und nicht um die Erlaubnis, jedes MPO-Kabel zu modifizieren. US Conec MTP PRO – Dokumentation
Stecken Sie keine losen Stifte in einen unbekannten Stecker, ziehen Sie Stifte nicht mit einer Zange heraus und gehen Sie nicht davon aus, dass jedes als “MTP/MPO” bezeichnete Kabel MTP-PRO-Hardware verwendet.
Bitten Sie den Kabelhersteller, zunächst die Steckverbinderserie zu ermitteln. Falls keine zugelassene Adaption verfügbar ist, bestellen Sie stattdessen die entsprechende Baugruppe.
Was Sie vor dem erneuten Anschließen überprüfen sollten
Planen Sie ein Wartungsfenster ein, wenn über das Kabel Datenverkehr stattfindet. Schauen Sie niemals in eine Glasfaser oder einen Transceiver hinein; verwenden Sie geeignete Prüfgeräte und befolgen Sie die Vorschriften zur Lasersicherheit.
Führen Sie dann die folgenden Überprüfungen durch:
- Bestimmen Sie die tatsächlichen Steckenden. Notieren Sie deren Teilenummern und den Status „gesperrt“ bzw. „entsperrt“.
- Passen Sie die Steckerschnittstelle an. Überprüfen Sie das MPO-Ferrule-Format, die Positionen der eingesteckten Fasern und die Riffelung – nicht nur die Gehäusefarbe.
- Faser und Politur aufeinander abstimmen. Verwenden Sie ausschließlich die angegebene Single-Mode- oder Multimode-Faser sowie eine kompatible Endflächenpolitur. Stecken Sie flachpolierte und abgewinkelt polierte Endflächen nicht direkt zusammen.
- Prüfen, bei Bedarf reinigen und anschließend erneut prüfen. Verwenden Sie eine MPO-kompatible Sonde und einen Reiniger, der für die Pin-Anordnung des Steckverbinders geeignet ist.
- Sehen Sie sich den vollständigen Fahrspurplan an. Fügen Sie die Verlängerung und den Zwischenadapter bei.
- Berechnen Sie den Kanaldämpfungsfaktor neu. Zusätzliche Kabel und Anschlüsse beanspruchen einen Teil des verfügbaren optischen Budgets; orientieren Sie sich an den Komponentenspezifikationen und den Messergebnissen.
- Testen Sie den fertigen Kanal. Überprüfen Sie den Durchgang, die Polarität und die Einfügedämpfung der betreffenden Fasern und kontrollieren Sie anschließend das Verbindungsverhalten und die Fehlerzähler unter Last.
In den Anschlussanweisungen der AFL werden zwei falsche Verbindungsarten unterschieden: Bei einer „Stecker-zu-Stecker“-Verbindung kann die Stirnfläche beschädigt werden, während bei einer „Buchse-zu-Buchse“-Verbindung keine ausreichende Ausrichtung gewährleistet ist. Keine der beiden Varianten sollte als normale Verbindung verwendet werden. AFL MPO: Reinigungs- und Anschlussanleitung
Was Sie LuLeey vor der Bestellung mitteilen sollten
Sie müssen nicht jeden Fachbegriff rund um Steckverbinder kennen. Geben Sie einfach eine kurze Beschreibung ein, zum Beispiel:
Ich habe ein MPO-Kabel (Buchse-zu-Buchse), das zu kurz ist. Es wurde bestätigt, dass beide Geräteschnittstellen festgesteckt sind. Ich benötige eine Verlängerung mit einem Stecker an der Verbindungsstelle in der Mitte und einer Buchse am Gerät. Bitte bestätigen Sie die vollständige Kanalzuordnung und das optische Verlustbudget.
Geben Sie außerdem die vorhandenen Kabelbeschriftungen, die Teilenummern der Endstücke, den Fasertyp, die belegten Faserpositionen, den Poliergrad und die benötigte zusätzliche Länge an. Falls Fotos erforderlich sind, legen Sie bitte eine Kennzeichnung der Steckverbinder oder ordnungsgemäß aufgenommene Prüfbilder vor, ohne in aktive optische Anschlüsse hineinzuschauen.
Nutze LuLeey’s MTP/MPO-Glasfaserkabel-Sortiment um die erforderliche Konfiguration zu besprechen.
Das wichtige Ergebnis ist nicht einfach nur ein Kabel, das einrastet: Es geht um die korrekte Verbindung an jeder Verbindungsstelle, die korrekte Verlegung jeder erforderlichen Faser und einen akzeptablen gemessenen Verlust.
