Módulo SFP+ de 10G en un puerto SFP de 1G: ¿funcionará?

A 10G SFP+ módulo en un Puerto SFP de 1 G Por lo general, no funcionará si el módulo está diseñado únicamente para funcionar a 10 Gbps. Es posible que el módulo encaje en el soporte y que incluso se pueda leer su EEPROM, pero un host de 1 G normalmente no puede intercambiar datos con un módulo que requiera una interfaz eléctrica de 10 G.

Hay una excepción importante: un transceptor diseñado explícitamente tanto para 1G como para 10G puede funcionar en un puerto SFP de 1G si el módulo admite el modo de baja velocidad requerido, el host acepta su comportamiento de codificación y control, y el extremo remoto se adapta al enlace óptico de 1G resultante.

Por lo tanto, la respuesta correcta no es “SFP ”siempre funciona“ o ”SFP+ nunca funciona». Debes comprobar el modo eléctrico del host y las aplicaciones que realmente admite el módulo, no solo el tamaño de la carcasa o el nombre del producto.

10G SFP Plus en un puerto SFP de 1G Hero

Módulo SFP+ de 10G En un puerto SFP de 1 G: Respuesta rápida

Combinación	Resultado probable	Lo que hay que comprobar
Módulo SFP+ solo para 10G en un puerto SFP de 1G	Sin enlace	El host de 1G no puede ofrecer el modo SerDes de 10G
Módulo explícito de doble velocidad (1G/10G) en un puerto SFP de 1G	Puede que funcione a 1G	Modo de baja velocidad del módulo, codificación del host y compatibilidad con el control
Módulo SFP de 1G en un puerto SFP de 1G	Es lo que cabe esperar si la estética coincide	Longitud de onda, fibra, alcance, codificación y terminal remoto
Módulo SFP de 1G en un puerto SFP+	A menudo es posible, pero no está garantizado	El puerto host SFP+ debe ser compatible con el modo 1,25 GBd/1 G.
Módulo de 2,5G en una ranura para 1G/10G	Específico para cada modelo	Modos SerDes del host, modo de host del módulo, firmware y codificación

“La expresión ”resultado probable» no supone una garantía de compatibilidad. El modelo exacto del conmutador, la tarjeta de red, el router o el convertidor de medios, así como su firmware, siguen siendo factores decisivos.

La forma física es solo la primera capa

Los formatos SFP y SFP+ utilizan módulos compactos y carcasas muy similares. Por eso, a menudo es posible insertar físicamente un transceptor SFP+ de 10G en un puerto etiquetado como SFP.

El ajuste mecánico solo confirma que el módulo encaja en la carcasa y que sus contactos eléctricos quedan alineados. No confirma:

Velocidad de transmisión de datos en serie del host
Aplicación de señalización
Compatibilidad con módulos de baja velocidad
Aceptación de la programación de la EEPROM
Comportamiento del láser y del receptor
Compatibilidad de los transceptores remotos
Ancho de banda útil de extremo a extremo

Las especificaciones SFF de la SNIA separan los aspectos mecánicos, eléctricos de alta velocidad y de control y gestión de baja velocidad de la familia SFP. Por lo tanto, que la forma de la caja sea compatible es solo uno de los aspectos de la interoperabilidad.

El modo SerDes del host es la principal limitación

Detrás de la jaula, el conmutador o la tarjeta de red se conecta al módulo a través de un serializador/deserializador, conocido comúnmente como «SerDes».

Un conector SFP óptico tradicional de 1G suele funcionar con una señal de 1,25 GBd, la misma que utilizan las aplicaciones ópticas de Gigabit Ethernet. Una aplicación habitual de SFP+ 10GBASE-R utiliza una interfaz eléctrica en serie de 10,3125 GBd.

Si el puerto del host solo admite el modo eléctrico de 1G, no podrá transmitir señales de 10G por el mero hecho de que se haya insertado un módulo de 10G. La carcasa no genera un SerDes más rápido.

En sentido contrario, la situación puede ser diferente. Algunos hosts SFP+ están diseñados expresamente para ser compatibles con los módulos SFP clásicos de 1G. El documento público de la SNIA Especificaciones de la interfaz eléctrica SFF-8418 SFP+ incluye requisitos para los hosts SFP+ compatibles con un funcionamiento a 1,25 GBd y señala la posibilidad de insertar módulos SFP clásicos en hosts SFP+.

Sin embargo, esta capacidad debe estar implementada en el propio conmutador o en la tarjeta de red. El hecho de que un conmutador disponga de un compartimento para módulos SFP+ no garantiza que el puerto admita 1G.

Un módulo exclusivo para 10G no cambia automáticamente a una velocidad inferior

Muchos módulos ópticos SFP+ están diseñados para una única velocidad de aplicación. Un módulo 10GBASE-SR o 10GBASE-LR suele requerir una señal eléctrica de 10G procedente del host y un extremo óptico compatible de 10G.

A diferencia de un puerto Ethernet de cobre de múltiples velocidades, un módulo óptico no negocia necesariamente a través de 10G, 5G, 2,5G y 1G hasta encontrar una velocidad común.

Por ejemplo, conectar un módulo SFP+ LR exclusivo para 10G a un host de 1G no lo convierte en un módulo 1000BASE-LX. Aunque ambos productos utilicen luz de 1310 nm y conectores LC, sus velocidades de transmisión y sus aplicaciones en la capa física siguen siendo diferentes.

El conector, la longitud de onda y la distancia son importantes, pero no sustituyen a la compatibilidad de velocidad.

Cuándo un módulo SFP+ de doble velocidad puede funcionar a 1 G

Algunos transceptores ópticos admiten explícitamente más de una velocidad o aplicación. Estos módulos pueden modificar el ancho de banda del receptor, la frecuencia de reloj o los parámetros de funcionamiento internos mediante controles de hardware o software.

De la SNIA SFF-8079: Velocidad SFP y selección de aplicaciones define los mecanismos para la selección de tarifas y solicitudes. SFF-8472 define los campos de gestión y los controles opcionales de selección de tarifas del software.

Estas normas indican que existe un control de múltiples velocidades. No significan que todos los módulos SFP+ sean compatibles con 1G.

Para que un módulo de doble velocidad funcione en un puerto SFP de 1G, deben cumplirse todas las condiciones siguientes:

El módulo terminado indica explícitamente la aplicación óptica de 1 G necesaria.
El módulo puede entrar en ese modo gracias al estado de control que le proporciona el host 1G.
El host acepta el identificador del módulo, el código del fabricante y los requisitos de alimentación.
El extremo remoto utiliza la misma velocidad de 1G, la misma longitud de onda y el mismo tipo de fibra.
Los rangos de potencia del transmisor y del receptor son compatibles.

Una ficha de producto en la que solo figure “10G SFP+” no es prueba de que sea compatible con doble velocidad. Busca una tabla de aplicaciones o velocidades explícita.

El hecho de que se pueda leer el módulo no significa que el enlace sea compatible

Un host puede leer la memoria de identificación del módulo a través de la interfaz de gestión de dos hilos de baja velocidad, incluso cuando la ruta de datos de alta velocidad no pueda funcionar.

Esto puede dar lugar a resultados confusos:

El conmutador muestra el fabricante del módulo y el número de referencia.
Aparecen lecturas de temperatura, tensión o potencia óptica.
El puerto sigue indicando «inactivo» o «sin señal».

La norma SFF-8472 define la interfaz de gestión y la memoria de diagnóstico que utilizan muchos módulos de la familia SFP. La lectura de esa información confirma la comunicación de gestión, pero no el correcto funcionamiento del SerDes de alta velocidad.

LuLeey’s Guía de DDM/DOM explica valores de diagnóstico como la potencia de transmisión (TX), la potencia de recepción (RX) y la temperatura del módulo. Las lecturas válidas del DDM no demuestran que el host y el módulo estén ejecutando la misma aplicación de datos.

¿Qué tal un adaptador SFP de 2,5G o una unidad de red local (ONU) PON?

No bases tu decisión sobre la compatibilidad únicamente en las denominaciones “2,5G”, “SFP” o “SFP+”.

Un módulo de 2,5 G puede requerir un modo SerDes nativo de 2,5 G en el host. Algunos puertos SFP+ pueden admitir 2,5 G con un controlador, un PHY, un firmware, un controlador de dispositivo y una configuración de puerto adecuados; otros solo admiten 1 G y 10 G.

Un dispositivo ONU PON de 2,5G tipo «stick» es más complejo, ya que su parte óptica utiliza un protocolo PON, mientras que su parte de host presenta un modo relacionado con Ethernet.

Dependiendo del diseño y la configuración concretos del Stick:

Puede funcionar en modo host 1G compatible, lo que limita el rendimiento a la capacidad del enlace Gigabit.
Puede utilizar un modo de host nativo de 2,5 G cuando el hardware y el software del host lo admitan.
Puede fallar cuando no esté disponible el modo, la codificación o el comportamiento de control requeridos.

Antes de sacar una conclusión, comprueba el modelo exacto del Stick, el controlador host o el PHY, el firmware, el controlador, la configuración del puerto, la codificación del módulo y el modo host configurado.

Por qué ambos extremos ópticos deben seguir coincidiendo

No basta con resolver la velocidad del lado del host. El enlace óptico también requiere terminales compatibles.

Comprueba:

Aplicación de datos y velocidad de línea
Longitudes de onda de transmisión y recepción
Emparejamiento de longitudes de onda BiDi o polaridad de la fibra dúplex
Fibra monomodo o multimodo
Tipo de conector y pulido
Rango de salida del transmisor
Sensibilidad del receptor y límite de sobrecarga
Distancia admitida y pérdida total de la conexión

Dos módulos de doble velocidad pueden ser compatibles con diferentes aplicaciones ópticas de 1G. Del mismo modo, dos módulos que utilicen la misma longitud de onda pueden seguir siendo incompatibles porque uno transmite a 10G y el otro espera 1G.

Lista de comprobación de compatibilidad antes de realizar el pedido

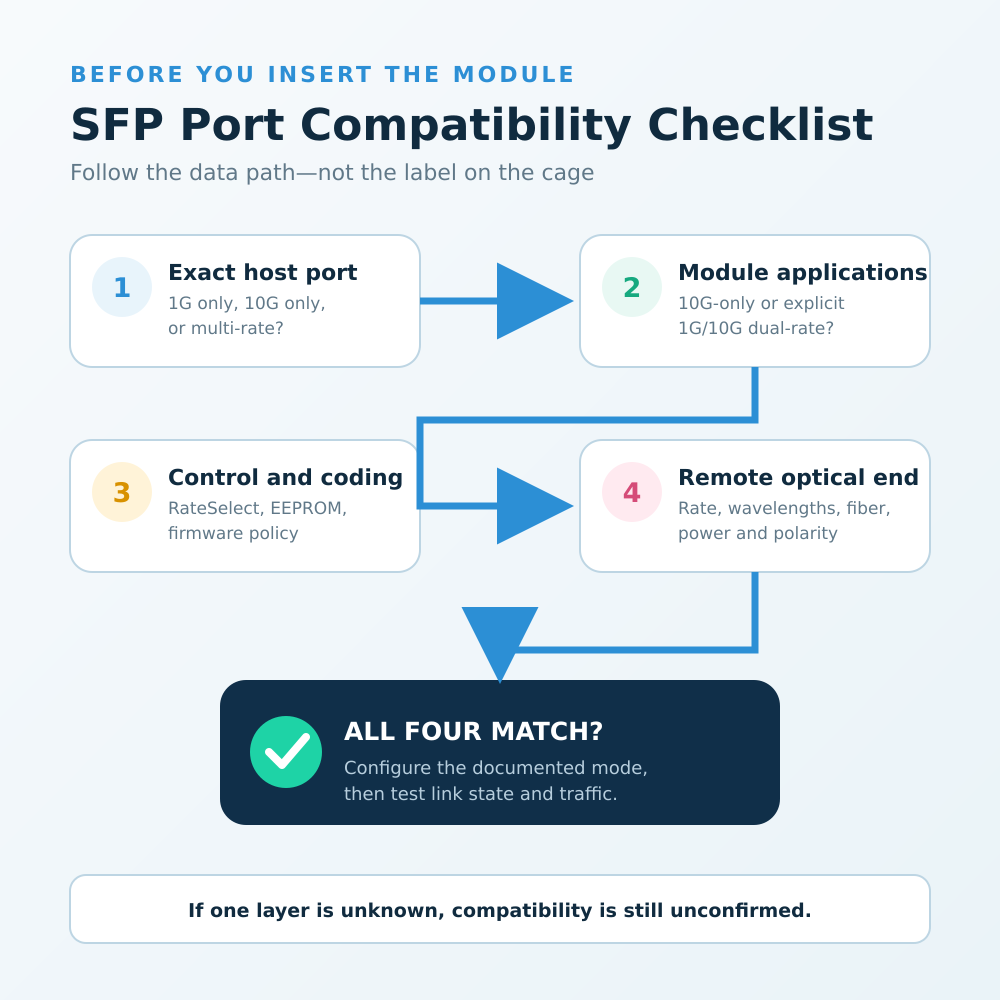

Lista de comprobación de compatibilidad de puertos SFP

1. Anota el modelo exacto del servidor

Anota el modelo del conmutador, el router, la tarjeta de red o el convertidor de medios, así como la revisión del hardware, el firmware y el controlador.

“Conmutador 1G” o “tarjeta de red SFP” no son términos lo suficientemente específicos.

2. Comprueba los modos SerDes compatibles con el puerto

Comprueba si el puerto admite solo 1G, solo 10G, 1G/10G, 2,5G nativo u otra combinación.

Comprueba si la velocidad es automática o si hay que configurarla manualmente.

3. Lee la tabla de aplicaciones compatibles del módulo

Comprueba que sea compatible de forma explícita con 1000BASE-X, 10GBASE-R, Fibre Channel u otra aplicación necesaria.

No deduzcas que se trata de un modo de baja velocidad por el término “SFP+”.”

4. Comprueba cómo selecciona el módulo su velocidad

Determina si utiliza detección automática, un pin RateSelect, control por software, selección de aplicaciones mediante EEPROM o una configuración fija.

5. Comprobar la codificación y la política del servidor

Algunos sistemas admiten codificación genérica; otros emiten un aviso, desactivan el láser o rechazan los módulos no compatibles. Las actualizaciones de firmware pueden modificar este comportamiento.

6. Emparejar el punto final remoto

Comprueba el módulo o el puerto del otro extremo, no solo el lado local. Ambos extremos deben ser compatibles con la aplicación óptica final.

7. Comprueba la alimentación eléctrica y la temperatura

Comprueba que la caja de alojamiento proporcione la alimentación eléctrica y la refrigeración necesarias, especialmente para los módulos SFP+ de cobre y los dispositivos ópticos de mayor alcance.

Cómo comprobar un módulo del que se sospecha que tiene doble velocidad

Haz una copia de seguridad de la configuración actual de los puertos.
Comprueba que la documentación del módulo mencione explícitamente el funcionamiento a 1G.
Si es necesario realizar una configuración manual, configura el puerto del servidor en el modo 1G indicado en la documentación.
Comprueba que el terminal remoto utilice la aplicación 1G correspondiente.
Comprueba si el host identifica el módulo exacto y si muestra alguna advertencia sobre transceptores no compatibles.
Lee por separado el estado del enlace, la velocidad configurada, la velocidad real, la línea de visión (LOS) y los diagnósticos del módulo.
Comprueba el tráfico en ambas direcciones y revisa los contadores de errores.
Sigue el procedimiento de reinicio del equipo y comprueba que la conexión se restablezca tras el reinicio.

El resultado esperado en un host de 1G es un enlace de 1G. Un módulo de doble velocidad no proporciona un rendimiento de 10 Gbps a través de un SerDes de 1G.

Qué utilizar en lugar de un módulo exclusivo para 10G

Si el dispositivo host dispone de un puerto SFP fijo de 1 G, la opción más sencilla suele ser un módulo diseñado específicamente para esa aplicación de 1 G.

LuLeey’s Módulo SFP 1,25 G 1000BASE-LX Se especifica un funcionamiento a 1,25 Gbps, 1310 nm, doble conector LC, fibra monomodo, DDM y hasta 20 km. Aún deben confirmarse la codificación real del host, el presupuesto de enlace y el módulo óptico remoto.

Para un servidor que admita el modo SFP+ de 10 G, LuLeey’s Módulo SFP+ 10GBASE-LR Se especifica para 10,3125 Gbps, 1310 nm, doble conector LC, fibra monomodo y 10 km.

En su página web no se indica que funcione en modo óptico de 1G, por lo que no debería presentarse como un sustituto directo de un SFP de 1G.

Explora la colección de LuLeey’s Categoría de módulos SFP y SFP+ de 1G a 10G solo tras identificar el modo del host, la longitud de onda remota, el conector, el tipo de fibra y la distancia necesaria.

Respuesta definitiva

Un módulo SFP+ exclusivo para 10G normalmente no puede funcionar en un puerto SFP fijo de 1G, aunque encaje físicamente y se pueda leer su EEPROM.

Un módulo de 1G/10G con dos velocidades distintas puede funcionar a 1G si:

El módulo es compatible con la aplicación de baja velocidad requerida.
El equipo principal proporciona la alimentación eléctrica y el modo de control adecuados.
Se ha aceptado la codificación del módulo.
El terminal óptico remoto coincide.

Antes de realizar el pedido, facilita a LuLeey el modelo exacto del servidor, el firmware, el modo de puerto, el módulo remoto, el tipo de fibra, las longitudes de onda y la distancia requerida.

Esos detalles permiten comprobar realmente la compatibilidad; en cambio, la afirmación “el SFP+ encaja en el SFP” no lo permite.
