Zona muerta del OTDR: por qué desaparecen los eventos en fibras cortas

En OTDR zona muerta Es un tramo de la curva en el que el instrumento no puede distinguir ni medir un evento de forma fiable. Suele aparecer tras una reflexión intensa, especialmente en el propio conector de salida del OTDR.

Por eso, una fibra corta puede estar conectada físicamente y, sin embargo, parecer que “desaparece” en la traza. La gran reflexión inicial sobrecarga el receptor del OTDR, y el instrumento necesita tiempo —y, por lo tanto, distancia de fibra— para recuperarse.

La solución habitual no consiste en añadir un trozo de cable de longitud arbitraria. Utiliza un cable de lanzamiento lo suficientemente largo para el OTDR, la anchura de pulso y el rango de prueba seleccionados. Añade un Cable de recepción cuando también es necesario medir el conector del extremo remoto. En el caso de enlaces muy cortos, un equipo de medición de pérdidas ópticas puede proporcionar un resultado más útil sobre la pérdida de extremo a extremo.

Zona muerta del OTDR: La respuesta rápida

Lo que ves	Motivo probable	Próximo paso práctico
Un gran pico al principio	Reflexión en el puerto del OTDR y recuperación del receptor	Revisa y limpia el puerto y, a continuación, utiliza un cable de arranque adecuado
El primer conector está oculto	El cable sometido a ensayo comienza en el interior de la zona muerta del extremo cercano	Ajusta la longitud del cable de lanzamiento de forma que sea mayor que la zona muerta según la configuración actual.
Dos conectores cercanos aparecen como un único evento	Los eventos se encuentran más cerca de lo que permite la resolución espacial disponible	Utiliza un pulso más corto si la relación señal-ruido lo permite
El conector del extremo remoto se muestra únicamente como el extremo de la fibra.	No hay retrodispersión después del último conector	Añade un cable de recepción más allá del extremo más alejado
El enlace corto ofrece resultados inestables en dB/km	No hay suficiente fibra sin distorsión disponible para obtener una pendiente fiable	Utiliza una prueba de pérdida de inserción para determinar la pérdida de extremo a extremo
La zona muerta aumenta tras cambiar la configuración	Un pulso más amplio o un reflejo más intenso aumentan la distancia de recuperación	Comprueba de nuevo la anchura del pulso, el estado del conector y la longitud del cable de arranque.

No se deben comparar las especificaciones de la zona muerta de dos OTDR a menos que las condiciones de prueba y las definiciones sean equivalentes. La longitud de onda, la anchura del pulso, la reflectancia, el promedio y el método de medición del fabricante pueden alterar el resultado.

Cómo genera un OTDR una curva de respuesta de la fibra

Un reflectómetro óptico en el dominio del tiempo envía pulsos ópticos cortos a una fibra. Mide la retrodispersión de Rayleigh procedente de la fibra y los reflejos generados por elementos como conectores, empalmes mecánicos y extremos abiertos.

Dado que la luz se propaga hacia el exterior y vuelve al instrumento, el OTDR utiliza el tiempo de retorno y el índice de grupo o índice de refracción configurado para calcular la distancia. A continuación, muestra la señal recibida en forma de traza.

Normalmente, un conector genera un pico de reflexión. Un empalme por fusión o una curvatura pueden manifestarse principalmente como un cambio en el nivel de retrodispersión. La pendiente entre los eventos representa la atenuación de la fibra, aunque un OTDR deduce la pérdida a partir de la retrodispersión, en lugar de medir directamente la potencia transmitida de extremo a extremo.

En Guía sobre el OTDR de la Asociación de Fibra Óptica explica que el pulso de prueba de alta potencia y la reflexión en la interfaz del instrumento pueden sobrecargar el receptor. El periodo de recuperación da lugar a la zona muerta del extremo cercano.

Zona muerta de evento frente a zona muerta de atenuación

En las fichas técnicas de los OTDR suele distinguirse entre dos límites relacionados.

Zona muerta del evento

La «zona muerta» de eventos describe la distancia mínima a la que pueden estar dos eventos reflectantes para que sigan apareciendo como dos eventos distintos. La norma ITU-T G.976 define la «zona muerta», en el contexto del OTDR/COTDR, como la distancia mínima a la que se pueden distinguir dos eventos reflectantes consecutivos.

Si dos conectores están más cerca de lo que permite este límite, sus picos de reflexión pueden fusionarse. La traza puede mostrar un solo evento aunque existan dos conexiones físicas.

Zona muerta de atenuación

La zona muerta de atenuación es la mayor distancia de recuperación necesaria para que la traza de retrodispersión se estabilice lo suficiente como para medir con precisión la pérdida de un evento posterior.

Por lo tanto, un OTDR puede detectar la existencia de un evento antes de poder calcular de forma fiable la pérdida asociada a dicho evento. Una especificación relativa a la “zona muerta de eventos” no garantiza que sea posible obtener un resultado preciso de la pérdida de inserción a la misma distancia.

Los umbrales exactos utilizados para estas especificaciones pueden variar. Utilice las definiciones y las condiciones de prueba que figuran en el manual específico del OTDR, en lugar de aplicar los valores de un modelo a otro.

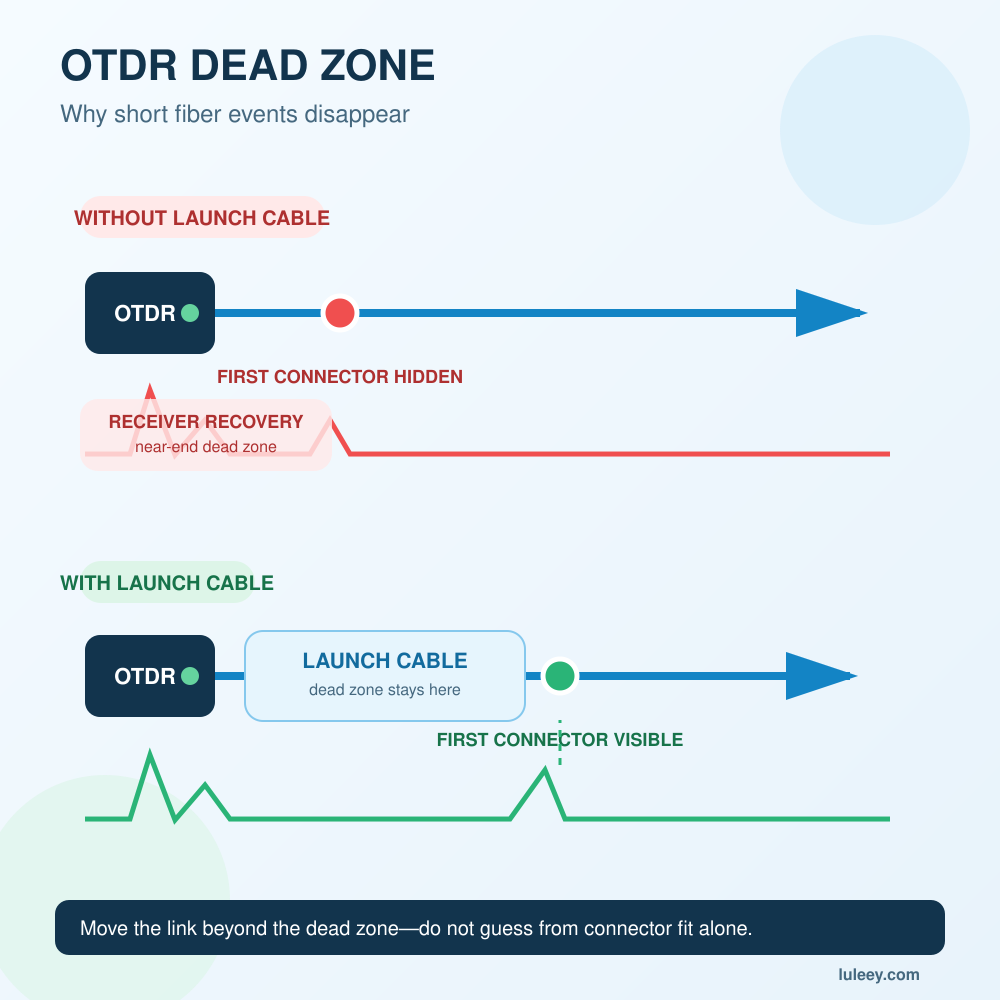

Por qué un cable de arranque revela el primer conector

Sin un cable de lanzamiento, el cable sometido a prueba comienza inmediatamente después del puerto del OTDR. Su primera conexión puede encontrarse dentro de la región de recuperación inicial.

Un cable de lanzamiento coloca un tramo de fibra de longitud conocida delante del cable que se está sometiendo a prueba:

OTDR → cable de lanzamiento → primera conexión → cable sometido a prueba

La zona muerta inicial queda entonces dentro del cable de lanzamiento. Una vez que la traza se estabiliza, el OTDR dispone de una línea de referencia de retrodispersión antes de la primera conexión. Esa línea de referencia permite al instrumento localizar la conexión y estimar su pérdida y su reflectancia.

Un cable de lanzamiento tiene dos funciones:

1. Desplaza la primera conexión de prueba más allá de la zona muerta del extremo cercano.
2. Proporciona datos de retrodispersión de fibra antes de esa conexión para que se pueda evaluar el evento.

No elimina las zonas muertas del instrumento. Lo que hace es desplazar el cable sometido a prueba a una parte de la traza en la que se puedan realizar mediciones.

¿Por qué se necesita un cable de recepción en el extremo más alejado?

El conector final plantea el problema contrario. Si la fibra termina inmediatamente después de ese conector, no hay una línea de referencia normal de retrodispersión en el lado más alejado del evento.

Añade un cable de recepción, también denominado «cable de cola», después del cable sometido a prueba:

OTDR → cable de emisión → cable sometido a prueba → cable de recepción

El cable de recepción proporciona una señal de retrodispersión tras la conexión final. Esto permite al OTDR separar el conector del extremo lejano del extremo de la fibra y evaluar dicha conexión.

Utiliza ambos cables cuando el informe requiera el conector inicial y el final. Un cable de lanzamiento por sí solo puede ser suficiente para algunas tareas de localización de fallos o de supervisión de empalmes, pero no permite crear fibra más allá del conector del extremo lejano.

¿Cuánto tiempo debería durar un… Cable de lanzamiento OTDR ¿Be?

No hay una respuesta única para los 100 m, los 500 m o el 1 km.

El cable de lanzamiento debe extenderse más allá de la zona muerta generada por las condiciones reales de ensayo. La longitud necesaria depende de:

• Modelo OTDR y recuperación del receptor
• Ancho del pulso
• Rango de prueba
• Longitud de onda
• Reflectancia en el OTDR y en los conectores del cable
• Tipo de fibra
• Si hay un divisor o una ruta con muchas pérdidas
• Requisitos de resolución de eventos y de rango dinámico

Un pulso corto mejora la capacidad de separar eventos cercanos, pero envía menos energía a la fibra. Un pulso más largo mejora la relación señal-ruido y el alcance, pero reduce la resolución espacial y, normalmente, genera una zona muerta más larga.

La FOA indica que el alcance posible para algunas pruebas de corta distancia y alta resolución oscila entre 50 y 100 m, y recomienda al menos 1 km para las pruebas de larga distancia en modo único. Se trata de ejemplos orientativos, no de especificaciones universales.

LuLeey’s Caja de cable de lanzamiento para OTDR En esta página se enumeran los conectores disponibles y las longitudes, que van desde los 150 m hasta los 2 km. Antes de realizar el pedido, confirme el modo de fibra requerido, el tipo de conector y su pulido, la longitud y la interfaz del puerto OTDR.

Cómo elegir cables de emisión y recepción

1. Elige el tipo de fibra adecuado

Los cables de emisión y recepción deben ser compatibles con la fibra que se está sometiendo a prueba. No utilices una fibra de emisión multimodo para una ruta monomodo, ni mezcles fibras multimodo de 50/125 µm y 62,5/125 µm.

Las pruebas bidireccionales pueden ayudar a detectar las ganancias aparentes provocadas por diferentes coeficientes de retrodispersión.

2. Ajusta el conector y púlelo

El cable debe acoplarse correctamente tanto al OTDR como a la red de cableado. SC, LC, FC y ST son familias de conectores físicos; UPC y APC describen diferentes geometrías de la cara frontal.

No conecte directamente conectores APC y UPC. Un cable de lanzamiento híbrido puede utilizar un conector en el extremo del OTDR y otro en el extremo de la red, siempre que ambos extremos estén correctamente especificados.

3. Elige una longitud suficiente para los ajustes finales

El cable de emisión debe ser más largo que la zona muerta inicial, y el cable de recepción debe proporcionar suficiente retrodispersión visible tras el evento en el extremo lejano. Vuelve a comprobarlo tras aumentar la anchura del pulso o el alcance.

4. Utiliza conectores de referencia limpios y de baja pérdida

Un conector de lanzamiento sucio o dañado puede provocar una reflexión importante, alargar la cola de recuperación y hacer que un cable en buen estado parezca defectuoso.

En Guía de cables de referencia de la FOA Hace hincapié en la compatibilidad entre la fibra y los conectores, en una longitud suficiente y en que las conexiones de referencia estén limpias y presenten pocas pérdidas.

Siete pasos para realizar pruebas en una fibra corta con un OTDR

Paso 1: Comprueba que la fibra sea apta para la prueba

No conecte un OTDR de uso general a un enlace activo desconocido. Compruebe que la fibra esté inactiva o utilice un instrumento y un método de prueba filtrado diseñados específicamente para las longitudes de onda y las condiciones de funcionamiento de la red PON activa.

Paso 2: Revisar y limpiar

Inspecciona el puerto del OTDR, el cable de lanzamiento y los conectores de red accesibles con el equipo adecuado. Nunca utilices un microscopio de visión directa hasta que se haya comprobado la seguridad óptica.

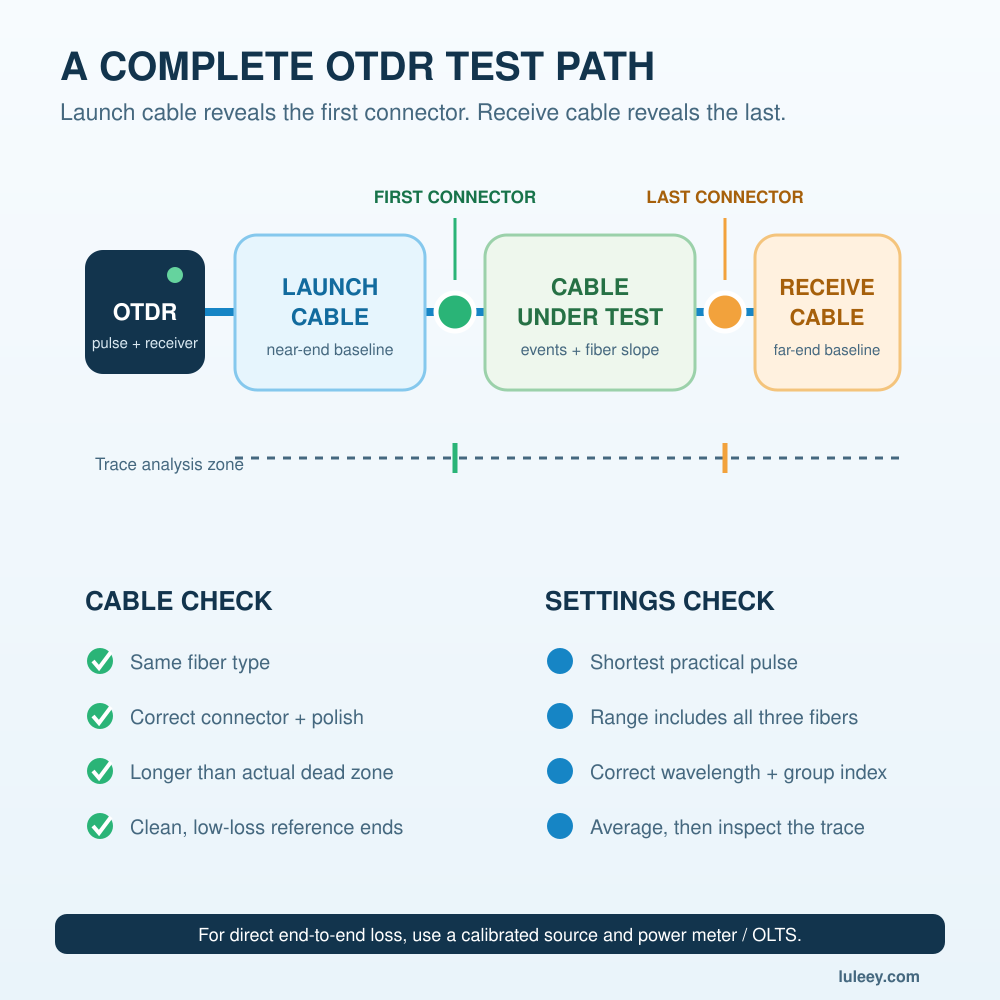

Paso 3: Conecta el recorrido de prueba completo

Uso:

OTDR → cable de emisión → cable sometido a prueba → cable de recepción

Anota las longitudes de los cables de salida y de recepción para no confundir sus eventos con los de la red sometida a prueba.

Paso 4: Empieza con el pulso más corto posible

Un pulso corto permite una mejor separación de eventos. Si la traza presenta demasiado ruido, aumenta el promedio antes de realizar un cambio significativo en la anchura del pulso.

Paso 5: Establecer un intervalo adecuado y un índice de grupo

El conjunto debe incluir el cable de lanzamiento, el cable sometido a prueba y el cable receptor. Un ajuste incorrecto del índice de grupo altera las distancias indicadas.

Paso 6: Identificar los límites de la red

Localiza el extremo del cable de emisión y el inicio del cable de recepción. Analiza el cable sometido a prueba entre esos dos puntos.

Paso 7: Realiza pruebas en ambas direcciones cuando la pérdida de eventos sea relevante

Las diferencias en la retrodispersión entre las fibras empalmadas pueden dar lugar a una ganancia aparente en una dirección y a una pérdida excesiva en la otra. Las curvas bidireccionales ofrecen una evaluación más fiable de la pérdida en el empalme.

Errores habituales relacionados con la zona muerta del OTDR

Utilizar un cable de conexión normal como cable de lanzamiento

Un cable de conexión de uno o dos metros puede proteger el puerto del OTDR, pero no tiene necesariamente la longitud suficiente para situar el primer evento más allá de la zona muerta.

Se elige un pulso largo porque la curva se ve más nítida

Es posible que la traza presente menos ruido, pero los eventos cercanos pueden fusionarse y la zona muerta puede ampliarse. Una imagen más nítida no equivale necesariamente a una mejor resolución.

Realización de pruebas únicamente con un cable de lanzamiento y verificación del último conector

Si no se recibe señal de fibra tras el último conector, el OTDR no puede evaluar la conexión del extremo lejano de la misma forma que un evento intermedio.

Considerar cada pico como parte del enlace instalado

El puerto OTDR, los conectores del cable de emisión, los adaptadores y el cable de recepción aparecen todos en la traza. Indica primero las distancias previstas para cada uno de ellos.

Confiar en las tablas de eventos automáticas sin consultar el registro de seguimiento

Los eventos fusionados, los «fantasmas», el ruido y las colas de recuperación pueden clasificarse erróneamente. Examina siempre el trazo y la ruta física.

Sustitución de una prueba de pérdida de inserción por los resultados del OTDR

Un OTDR resulta útil para localizar incidencias. Para medir la pérdida directa de extremo a extremo en la red de cableado, utilice una fuente de luz calibrada y un medidor de potencia siguiendo el método de referencia requerido.

Cuándo un OTDR no es la herramienta adecuada

Elige la herramienta en función de la pregunta:

• Identificación de la continuidad o de la fibra: Localizador visual de averías
• Potencia real en un momento dado: Medidor de potencia óptica
• Pérdida de inserción de extremo a extremo: Fuente de luz y medidor de potencia u OLTS
• Ubicación de una rotura, una curvatura, un conector o un empalme: OTDR
• Potencia selectiva por longitud de onda en PON en tiempo real: Medidor de potencia PON compatible y método

La guía de LuLeey sobre ¿Por qué una fibra puede superar una prueba VFL y, aun así, no tener conexión? explica por qué la continuidad visible no demuestra una pérdida aceptable, ni la longitud de onda, ni la polaridad, ni la compatibilidad del sistema.

Respuesta definitiva

Una zona muerta del OTDR puede ocultar un evento real cuando el instrumento no se ha recuperado de una reflexión intensa o cuando dos eventos se encuentran más próximos de lo que permite su resolución.

Para una prueba de fibra corta:

1. Utiliza un cable de lanzamiento lo suficientemente largo para la anchura y el alcance del pulso final.
2. Añade un cable de recepción cuando sea necesario medir el conector del extremo más alejado.
3. Ajusta el tipo de fibra, el conector y el pulido.
4. Empieza con un pulso corto y un rango adecuado.
5. Revisa y limpia todas las conexiones de referencia.
6. Utiliza las pruebas bidireccionales cuando sea importante la precisión en la medición de la pérdida en los empalmes.
7. Utiliza un OLTS cuando el objetivo sea obtener una pérdida de inserción directa de extremo a extremo.
