¿Hay que limpiar un cable de conexión de fibra nuevo?

¿Deberías limpiar uno nuevo Cable de conexión de fibra óptica ¿antes de enchufarlo? Trata cada conector nuevo como sin verificar, ni están automáticamente sucios ni automáticamente limpios. Retira la tapa protectora solo cuando estés listo, revisa ambas caras de unión, limpia cualquier cara que no supere la inspección —o sigue un procedimiento más estricto del centro de trabajo— y vuelve a revisarlas antes de realizar la conexión.

Una tapa protectora reduce la exposición durante el almacenamiento y el transporte, pero no constituye un certificado de limpieza. El objetivo práctico no es limpiar con la mayor frecuencia posible, sino evitar que entre contaminación en la conexión y verificar el resultado.

¿Hay que limpiar un cable de conexión de fibra nuevo? La respuesta breve

Sigue esta regla:

• No conectes un conector nuevo a ciegas. Compruébalo primero.
• Si ambas caras de acoplamiento superan la inspección, conéctalas sin demora. Una manipulación adicional puede provocar contaminación.
• Si alguna de las caras frontales presenta algún defecto, límpiala con la herramienta adecuada y vuelve a inspeccionarla.
• Si el procedimiento de tu centro exige la limpieza previa de cada conexión, sigue dicho procedimiento y, aun así, vuelve a inspeccionarla. La limpieza es una acción, no una prueba de que la superficie frontal sea aceptable.

La norma FOA-8 indica que las tapas protectoras pueden contener suciedad y advierte de que un conector sucio puede contaminar a uno limpio durante el acoplamiento. Sus directrices de ensayo describen el proceso como: inspeccionar, limpiar y volver a inspeccionar. thefoa.org

¿Por qué un cable de conexión nuevo de fábrica sigue necesitando una inspección?

“Nuevo” se refiere al historial de uso del producto. No se refiere al estado de la superficie de conexión en el momento de conectarlo.

Una tapa puede acumular residuos. La contaminación también puede producirse al desembalar, tender, etiquetar o manipular un cable. Muchas partículas son demasiado pequeñas para detectarlas a simple vista. Una vez acoplado un conector contaminado, los residuos pueden pasar al otro lado de la conexión.

Por eso, abrir la bolsa no supone el control de calidad definitivo. El control definitivo se realiza en el conector, justo antes de acoplarlo.

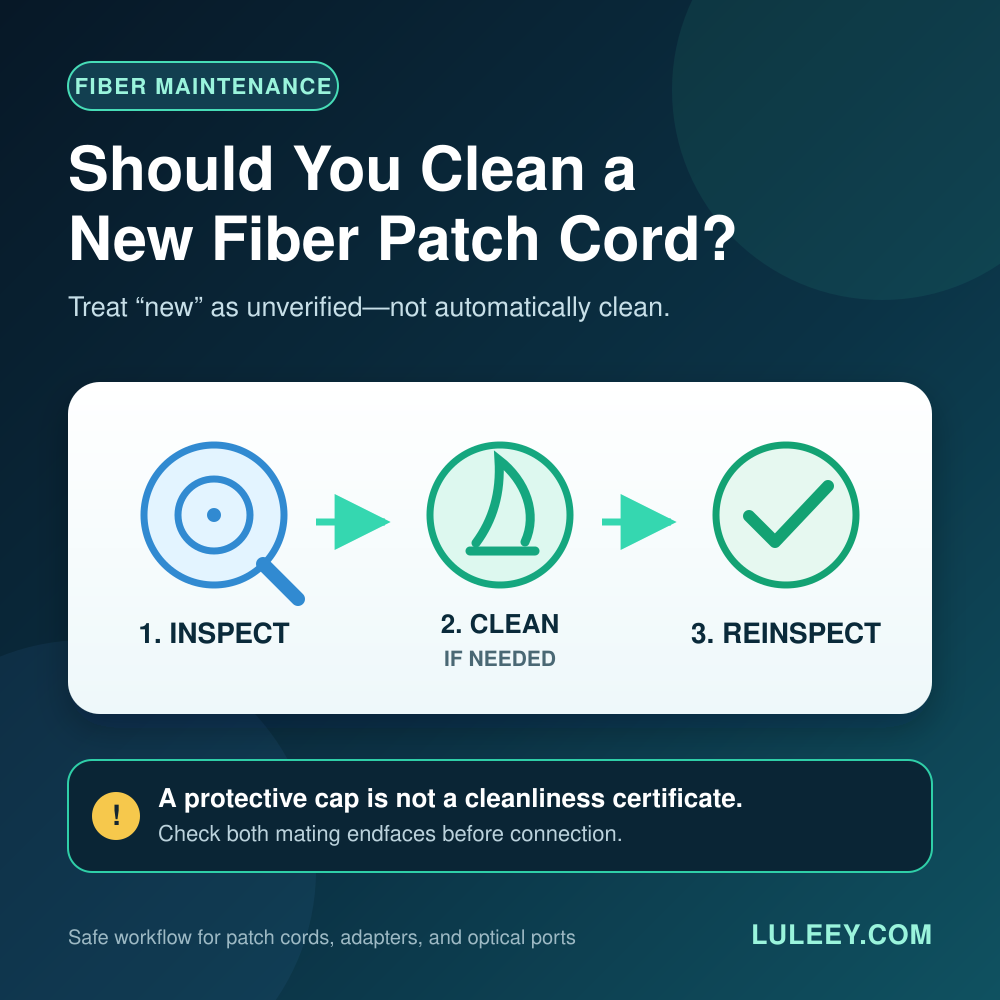

Un flujo de trabajo seguro: «Inspeccionar-Limpiar-Inspeccionar»

1. Asegúrate de que el enlace sea seguro

Sigue el procedimiento establecido en las instalaciones para apagar o aislar la fuente óptica antes de la inspección. Nunca mires directamente al interior de una fibra, un conector o un puerto óptico, y nunca conectes un microscopio de visión directa a una fibra que pueda estar bajo tensión. Utiliza un equipo de inspección por vídeo adecuado y la punta adaptadora correcta. Pruebas de fibra óptica

2. Quita el tapón solo cuando estés listo

Sujeta el conector por la carcasa. No toques la férula ni la cara frontal. Mantén los conectores que no utilices tapados y guarda las tapas retiradas en un recipiente limpio si vas a reutilizarlas.

3. Inspecciona ambos extremos de unión

Comprueba el nuevo conector del cable de conexión y el conector o la toma con la que se va a acoplar. Fíjate si hay suciedad, residuos, arañazos, astillas u otros defectos visibles que puedan afectar a la conexión.

No des por sentado que todos los receptáculos ópticos se pueden limpiar de la misma manera. Algunos puertos utilizan interfaces con lente o tienen restricciones específicas del fabricante. Si el sistema de inspección no puede enfocar una cara final de fibra normal, detente y sigue las instrucciones del equipo en lugar de introducir un bastoncillo genérico. Cisco

4. Límpialo únicamente con un método adecuado

Para la limpieza en seco habitual, utiliza un limpiador específico que se adapte al conector y que tenga en cuenta si la cara frontal está expuesta o empotrada. Para un conector expuesto, resulta útil un casete o una superficie nueva que no suelte pelusa; para un conector con soporte o una interfaz empotrada, puede servir una herramienta adecuada de un solo clic.

Elige la herramienta en función del conector, no del color del cable ni del tipo de fibra. LuLeey’s Guía para la limpieza de fibra de 1,25 mm frente a 2,5 mm explica los puntos de partida comunes: luleey.com

No fuerces la introducción de una herramienta en un puerto. Nunca reutilices un bastoncillo, un paño ni una sección de casete contaminada. Si los residuos aceitosos requieren un método en húmedo, utiliza únicamente un líquido de limpieza y un procedimiento en húmedo/seco homologado para conectores de fibra óptica, seca la superficie según las instrucciones e inspecciona de nuevo.

Los limpiadores genéricos para lentes, los bastoncillos de algodón, el aire comprimido de uso doméstico y el de taller pueden dejar residuos, fibras, humedad o grasa.

5. Vuelve a comprobarlo antes de acoplarlo

Un clic procedente del limpiador confirma que el mecanismo se ha movido; no confirma que la superficie de contacto esté limpia. Vuelve a inspeccionar la superficie limpiada. Repite el proceso aprobado solo si sigue habiendo contaminación.

Si persiste un arañazo, una mella, una picadura u otro tipo de daño en una zona crítica, deja de limpiarla repetidamente. La limpieza no puede reparar los daños físicos. Sustituye el cable de conexión o comunica el problema a los responsables de la interfaz del equipo afectado, siguiendo el procedimiento del centro.

6. Conéctalos cuanto antes y protege los extremos que no se vayan a utilizar

Cuando las dos caras de acoplamiento hayan pasado, conéctalas sin tocarlas ni apoyar los casquillos. Vuelve a tapar los conectores que no se vayan a utilizar y guarda las puntas de inspección y las herramientas de limpieza en un lugar limpio y cerrado.

Tabla de decisión rápida para un nuevo cable de conexión

Errores comunes que hay que evitar

Confiar en la tapa antipolvo

La tapa reduce la exposición. No indica el estado actual de la cara final.

Limpieza exclusiva del nuevo cable de conexión

Es posible que el conector o el adaptador del equipo estén sucios. Revisa ambos extremos antes de que entren en contacto.

Utilizar un limpiador del tamaño incorrecto

Una norma Conector LC Normalmente requiere una herramienta de 1,25 mm, mientras que los conectores estándar SC, FC y ST suelen utilizar la clase de 2,5 mm. Los conectores MPO/MTP requieren una herramienta específica para fibras múltiples. La punta exacta también debe ajustarse a la configuración de la interfaz.

Reutilización de una superficie de limpieza

Si se utiliza un bastoncillo o una toallita usados, los restos eliminados pueden volver a depositarse en el conector. Pasa a una superficie limpia y desecha los artículos de un solo uso.

Aplicación de líquido sin un proceso de secado comprobado

El líquido residual puede desplazar la suciedad o dejar una película. Sigue el método de aplicación aprobado para el producto y vuelve a inspeccionar la superficie una vez que se haya secado.

Inspección directa de una fibra que podría estar bajo tensión

La energía óptica puede ser invisible. Asegúrate de que la conexión sea segura y utiliza procedimientos de inspección por vídeo homologados.

Ejemplo: Conexión de un nuevo cable de conexión LC dúplex a un transceptor

Imagina que vas a conectar un nuevo cable de conexión LC dúplex entre un panel de conexiones y un transceptor óptico.

1. Asegúrate de que el enlace sea seguro según el procedimiento local.
2. Retira las tapas justo antes de empezar a trabajar.
3. Inspecciona ambos casquillos LC del cable de conexión y ambas interfaces de acoplamiento con puntas de sonda de vídeo compatibles.
4. Limpia únicamente las superficies que presenten fallos, utilizando un método LC de 1,25 mm con soporte. Consulta las instrucciones del transceptor antes de limpiar su conector.
5. Vuelve a inspeccionar las cuatro caras de unión.
6. Conecta el par dúplex, comprueba la polaridad y, a continuación, activa el enlace y comprueba la potencia óptica o los diagnósticos del enlace, según corresponda.

Lo importante no es que el puente procediera de una bolsa sellada, sino que se comprobó cada una de las superficies que entraban en contacto con la conexión final.

¿Y si el enlace sigue sin funcionar después de limpiarlo?

No sigas haciendo clic en un limpiador indefinidamente. Guarda la imagen de la inspección si tu equipo lo permite y, a continuación, sigue el enlace de forma lógica:

• Sustitúyelo por un cable de conexión que sepas que funciona bien.
• Comprueba la conexión del extremo remoto.
• Comprueba la familia de conectores, la compatibilidad de los conectores UPC/APC y la polaridad dúplex.
• Comprueba si hay curvas pronunciadas o tensión mecánica.
• Mide la pérdida de inserción o la potencia óptica comparándolas con el presupuesto de enlace documentado.
• Comprueba el estado del transceptor, el adaptador y el panel de conexiones.

Si el conector supera la inspección visual, pero su rendimiento sigue siendo deficiente, es posible que la contaminación no sea la causa principal.

Próximo paso práctico

Añade una línea a la lista de comprobación de la instalación: Inspecciona ambos extremos de acoplamiento antes de la conexión, limpia las superficies defectuosas y, a continuación, vuelve a inspeccionarlas..

Para elegir las herramientas, utiliza las de LuLeey’s Anuncio verificado de un limpiador de 1,25 mm/2,5 mm solo después de confirmar la familia de conectores y la configuración de los puertos, o bien revisar la configuración actual Categoría de limpiadores de fibra óptica. En el caso de los enlaces críticos, se deben conservar los registros de inspección previos y posteriores, indicando el identificador del enlace.
