Comment vérifier la polarité d'un câble MPO avant son installation

À test MPO polarité du câble, il vous faut une carte détaillée position par position — et pas seulement un bip de continuité ou la direction de la clé. Pour un assemblage à 12 fibres, injectez un signal connu à chaque position à l’extrémité A, enregistrez la position détectée à l’extrémité B, puis comparez les 12 résultats avec le schéma de câblage approuvé. Testez ensuite l’ensemble du canal installé pour vérifier que chaque émetteur atteint le récepteur prévu.

C'est important car trois vérifications peuvent donner trois résultats différents :

Continuité : La lumière traverse-t-elle chaque fibre ?
Polarité : Quelle position à l'extrémité A correspond à quelle position à l'extrémité B ?
Perte d'insertion : Quelle est la perte de puissance sur chaque voie ?

Un câble peut passer le test de continuité tout en présentant un câblage incorrect. Il peut également présenter un câblage correct, mais des pertes excessives.

Le schéma de raccordement MPO à 12 fibres que vous consultez

Le tableau ci-dessous présente un exemple de câble à 12 fibres. Les numéros indiquent la position des fibres aux deux extrémités ; ils ne permettent pas, à eux seuls, d'identifier les voies d'émission et de réception.

Type de câble	Carte de position entre le point A et le point B	Description en langage simple
Type A	1→1, 2→2, 3→3 … 12→12	De bout en bout
Type B	1→12, 2→11, 3→10 … 12→1	Séquence inverse complète
Type C	1→2, 2→1, 3→4, 4→3 … 11→12, 12→11	Les paires adjacentes ont été inversées

Ces correspondances concordent avec les Guide de polarité MPO de la Fiber Optic Association. Test des câbles équipés de connecteurs multifibres ou à réseau de fibres Pour les assemblages à 8, 16 ou 24 fibres, ou à plusieurs rangées, utilisez le schéma du fabricant homologué correspondant précisément à cet assemblage. Ne modifiez pas l'exemple à 12 fibres en vous basant sur des suppositions.

Le type de câble ne constitue pas la méthode complète de détermination de la polarité

“Les termes ” câble de type A “ et ” canal de méthode A » sont liés, mais ne sont pas interchangeables. Un canal complet peut comprendre un câble principal, des adaptateurs, des cassettes ou des raccords de transition, des cordons de raccordement et des interfaces de terminaison.

Le public Résumé de la norme ANSI/TIA-568.3-E par le Consortium technique sur la fibre optique de la TIA explique que la méthode A utilise une ligne principale de type A, la méthode B une ligne principale de type B et la méthode C une ligne principale de type C — mais chaque méthode précise également les autres composants qui complètent le chemin de transmission (Tx) vers la réception (Rx). Il souligne également que des méthodes de polarité différentes peuvent ne pas être interopérables. Consortium technologique sur la fibre optique

Ainsi, une étiquette apposée sur un câble ne suffit pas à certifier l'ensemble de la liaison. Si vous avez besoin d'un rappel sur les différentes familles de connecteurs et les notions de base relatives à la polarité, consultez l'article de LuLeey intitulé Présentation des connecteurs MPO.

Ce dont vous avez besoin pour effectuer un test de polarité sur un connecteur MPO

La solution la plus rapide consiste à utiliser un testeur de polarité compatible MPO doté de l'interface adaptée à l'assemblage. Selon le modèle, cet appareil peut cartographier toutes les fibres en une seule connexion et mesurer également la perte d'insertion.

Pour une méthode canal par canal, utilisez :

Une source optique stable, en fonction du type de fibre et de la méthode d'essai
Un wattmètre optique ou un détecteur compatible
Assemblages de dérivation ou de référence MPO dont le bon fonctionnement est avéré et qui permettent d'accéder à chaque position individuellement
Les adaptateurs adaptés au codage du connecteur, à la configuration des broches et à la finition polie
Outils d'inspection et de nettoyage conçus pour la face d'extrémité du MPO
Le schéma de câblage approuvé ou le plan de répartition des fournisseurs
Un enregistrement de test comportant des champs distincts pour le mappage et les pertes

Ne raccordez pas les connecteurs simplement parce que leurs boîtiers s'enclenchent. Dans une connexion MPO, un côté doit comporter des broches de guidage et l'autre doit les accueillir. L'adaptateur aligne et maintient les corps des connecteurs ; il ne remplace pas les broches de guidage manquantes. Le guide de LuLeey sur raccordement de connecteurs MPO à l'aide d'un adaptateur explique cette distinction.

Vérifiez également que les deux côtés utilisent un type de fibre et un polissage compatibles. Ne forcez jamais l'accouplement de connecteurs « broche à broche » et n'associez jamais des configurations incompatibles (à extrémité coudée et à extrémité plate).

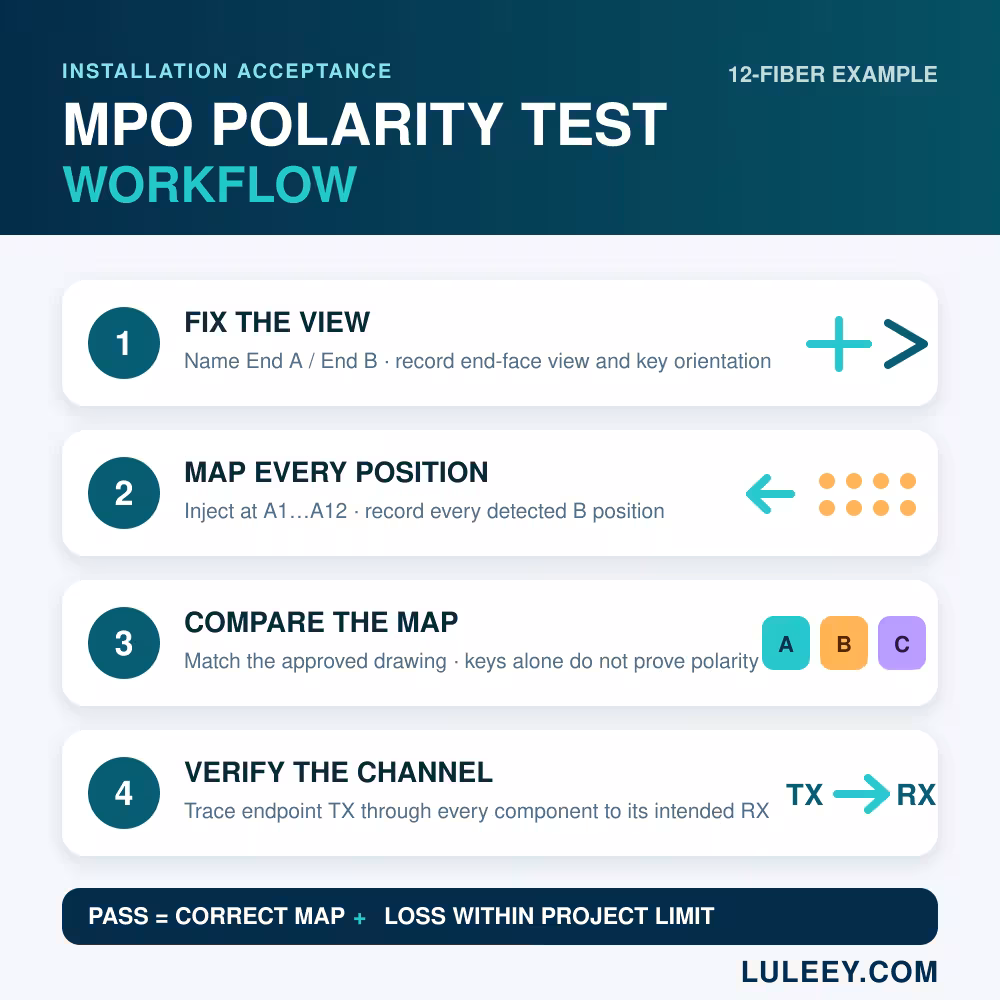

Comment vérifier la polarité d'un câble MPO : une procédure en 7 étapes

1. Figer le champ d'application du test

Indiquez si vous effectuez un test :

Un assemblage MPO-MPO non fixé
Un ensemble de dérivation MPO
Un tronc et des adaptateurs
Un canal de câblage structuré à base de cassettes
Le chemin complet entre deux ports d'équipement

Donnez à ces deux extrémités des noms fixes, tels que Fin A et Fin B. Si vous inversez les noms à mi-parcours, un résultat de type B correct peut apparaître comme erroné dans la feuille de calcul.

2. Notez la configuration exacte des connecteurs

Avant de connecter quoi que ce soit, notez :

Nombre de fibres et positions occupées
Ferrule à une rangée ou à plusieurs rangées
Connecteur fixé ou non à chaque extrémité
Orientation de la clé à chaque interface de test
Type de fibre, tel que OM3, OM4 ou OS2
Polissage des extrémités requis pour les câbles destinés à l'assemblage et aux essais
Référence du câble, longueur et référence fournisseur

Prenez des photos nettes des étiquettes d'extrémité si le règlement du projet le permet. La position des broches et l'orientation des clés influencent la manière dont le câble s'emboîte, mais aucun de ces deux éléments ne permet à lui seul de confirmer la configuration interne des fibres.

3. Définir une convention d'affichage

Utilisez la numérotation indiquée sur le plan approuvé ou sur l'appareil de test. Précisez si le schéma est vu depuis la face frontale de la virole ou depuis l'arrière du connecteur, et indiquez où se trouve la repère.

Cette étape permet d'éviter une erreur de symétrie. Un technicien qui observe l'extrémité A de face et l'extrémité B de dos peut consigner une inversion erronée, même si le câble est correctement branché.

Ne partez pas du principe que “ la gauche correspond à la position 1 ”. Assurez-vous que le schéma, l'appareil de mesure et la fiche de travail respectent tous la même convention avant de brancher le câble.

4. Inspecter, nettoyer et réinspecter

Inspectez l'ensemble de la face d'extrémité du connecteur MPO, et pas seulement les fibres centrales. Nettoyez-la à l'aide d'une méthode homologuée pour ce type de connecteur, puis procédez à une nouvelle inspection.

Les ferrules MPO sont plus difficiles à inspecter et à nettoyer que les connecteurs à fibre unique, car plusieurs extrémités de fibre et les zones des broches ou des alésages partagent une même ferrule. La contamination peut entraîner des pertes importantes sur quelques canaux seulement et se propager à l'ensemble de référence.

Ne regardez jamais directement dans un connecteur ou une fibre pour chercher de la lumière. Le rayonnement optique peut être invisible. Utilisez un détecteur ou un instrument d'observation adapté.

5. Cartographier chaque lieu habité

À l'aide d'un testeur de polarité dédié, connectez l'ensemble exactement comme indiqué dans la procédure d'utilisation de l'appareil et enregistrez la correspondance entrée-sortie détectée.

Avec une configuration canal par canal :

Envoyez un signal de test connu vers la position 1 à l'extrémité A via le module de dérivation ou de référence approprié.
Identifiez la position de réception à l'extrémité B à l'aide d'un détecteur ou d'un wattmètre.
Notez le résultat comme suit : A1 → B__.
Répétez l'opération pour chaque poste pourvu.
Vérifiez que chaque position de sortie attendue n'apparaît qu'une seule fois.

Pour un câble à 12 fibres, un enregistrement complet comporte 12 résultats d'entrée-sortie. Tester uniquement la première et la dernière position permet certes de distinguer certains cas évidents de permutation A/B, mais cela ne permet pas de valider de manière fiable l'ensemble de la configuration ni de détecter une seule paire croisée au milieu.

6. Comparer la carte observée avec la carte approuvée

Ne classez le résultat qu'une fois que toutes les positions ont été enregistrées :

1→1 … 12→12 correspond au type A dans un exemple à 12 fibres.
1→12 … 12→1 correspond au type B.
1→2, 2→1 … 11→12, 12→11 correspond au type C.
Tout autre résultat est considéré comme non conforme, endommagé, mal identifié ou fabriqué sur mesure de manière intentionnelle, sauf preuve contraire fournie par le plan du fournisseur.

Un testeur indiquant “ Type B ” est utile, mais conservez la carte de position brute dans le rapport de réception. Cette carte permet de pallier les différences de nomenclature, de sens d'observation et d'étiquetage local.

7. Tester la perte séparément, puis vérifier l'intégralité du canal

Effectuez le test de perte d'insertion requis par le projet sur chaque fibre équipée, en utilisant la méthode de référence, la longueur d'onde, les conditions de la source et la limite d'acceptation spécifiées. Un testeur de polarité qui indique également la perte peut réduire le nombre de reconnexions, mais les deux résultats (réussite/échec) doivent rester distincts.

Une fois l'installation terminée, vérifiez l'intégralité du canal à partir des interfaces prévues côté équipement. Suivez le tracé de chaque voie d'émission, en passant par chaque cordon de raccordement, adaptateur, cassette ou dispositif de transition et de regroupement, jusqu'à la voie de réception prévue à l'extrémité opposée.

L'enregistrement final devrait donc indiquer :

Correspondance des composants : réussi ou échoué
Perte d'insertion d'un composant ou d'un canal par fibre : conforme ou non conforme
Attribution des voies de transmission à réception de bout en bout : réussi ou échoué

Compte rendu pratique d'un test sur 12 fibres

Utilisez le plan du projet — et non ce tableau vierge — comme référence pour la réception.

Clôture d'une position	Fin prévue B	Extrémité B mesurée	Résultat de la perte	Notes
1
2
3
4
5
6
7
8
9
10
11
12

Ajoutez à ce même enregistrement le modèle du testeur, son numéro de série, son état d'étalonnage, la longueur d'onde source, les ensembles de référence, la convention d'observation, le brochage du connecteur, l'orientation de la clé, le nom du technicien et la date.

Erreurs courantes lors des tests de polarité des connecteurs MPO

Qualifier un câble de type A, B ou C après avoir vérifié uniquement sa continuité
Enregistrement des positions des connecteurs sans préciser le sens d'observation
Le fait de supposer que la touche est enfoncée ou relâchée permet de vérifier la correspondance interne
Ne pas tenir compte des contraintes d'accouplement « épinglées » par opposition aux contraintes « non épinglées »
Test de deux fibres seulement dans un ensemble de 12 fibres
Considérer une carte correcte comme preuve que la perte d'insertion est acceptable
Tester la ligne principale, mais pas les adaptateurs, les cassettes et les cordons de raccordement dans le canal installé
Partir du principe qu'un câble de type B convient automatiquement à toutes les liaisons à optique parallèle
Réutilisation d'ensembles de référence contaminés ou usés
Utilisation d'un schéma de correspondance à 12 fibres pour un produit à 8, 16 ou 24 fibres sans son schéma

Avant de commander un câble MPO de remplacement

En cas de défaillance du câble installé, ne commandez pas de câble de remplacement en vous basant uniquement sur la lettre indiquant la polarité. Veuillez fournir :

Références des interfaces d'extrémité ou des émetteurs-récepteurs
Carte des voies de bout en bout requise
Nombre de fibres et positions occupées
Exigence fixée ou non fixée à chaque extrémité
Orientation de la clé et type d'adaptateur
Type de fibre et polissage
Longueur du câble et environnement d'installation
Carte de localisation des points de défaillance du câble

LuLeey’s Guide de sélection des câbles MTP/MPO couvre l'ensemble de la liste de vérification pour les commandes. Pour un exemple concret de configuration, consultez le site de LuLeey’s Câble de raccordement MPO OM4 à 12 fibres La page répertorie les types de connecteurs disponibles, les finitions UPC ou APC, ainsi que la polarité de type A/B/C. Ces options doivent toutefois être adaptées à la conception approuvée du système.

Prochaine étape concrète

Avant que le câble ne quitte le banc d'essai, établissez un tableau de correspondance entre les entrées et les sorties sur 12 lignes et joignez-le à la fiche d'identification du câble. Une fois l'installation terminée, répétez la vérification au niveau des interfaces côté équipement et ajoutez les résultats des mesures de perte par fibre.

Si le schéma observé ne correspond pas au plan approuvé, arrêtez-vous et identifiez le problème au niveau de la combinaison câble, adaptateur, cassette ou cordon de raccordement. N’ajoutez pas indéfiniment des composants de croisement dans l’espoir que la liaison finisse par fonctionner ; une solution non documentée risque fort de présenter à nouveau des défaillances lors du prochain déménagement ou de la prochaine mise à niveau.
