はい。. 光出力 SFPレシーバーにとっては高すぎる場合があります。A SFPレシーバーの過負荷 これは、受信機に進入する光の強度が、そのモジュールに規定された最大動作入力値を上回った場合に発生します。受信機が飽和状態となり、十分な光量があるにもかかわらず、エラーが発生したり、リンクが不安定になったりすることがあります。.

この問題は、高出力の長距離用シングルモード・トランシーバーを、非常に短く低損失な経路で使用した場合に発生しやすいです。また、テストベンチ、パッチコードによる直接接続、設計上の不備があるリンク、あるいはケーブル配線が簡素化され、従来の減衰の大部分が失われた後にも発生することがあります。.

無難な対応は、ランを選択しないことです。DOM 減衰器。まず、送信機と受信機の正確な仕様を確認し、受信電力を読み取るか測定し、必要な減衰量を算出し、受信機の近くに波長およびコネクタに適合した減衰器を取り付け、再度測定を行います。.

SFPレシーバーの過負荷：迅速な診断

発見	その意味	次のアクション
Rx Power 受信機感度を下回っている	信号が弱すぎる可能性があります	過剰損失、汚染、曲がり、不適切な接続、または不十分なリンクバジェットがないか確認する
Rx電力は動作範囲内です	パワーレベルは妥当だ	レート、波長、ファイバー、極性、符号化方式、エラー、およびホストとの互換性を確認してください
Rx電力が過負荷限界を超えています	受信機が保証された動作範囲外にあります	計算された減衰量を加算し、再テストを行う
Rxパワーがダメージの閾値付近またはそれを上回っている	ハードウェアに関するリスクが存在する可能性があります	試験を中止し、モジュールメーカーが定める制限および安全手順に従ってください。
DDM 高いアラーム値を示しているが、外部の計測器との値が一致しない	読み取り、校正、または測定の設定に誤りがある可能性があります	波長、測定器の設定、モジュールの診断、および測定ポイントを確認する

“「過負荷」と「損傷閾値」は、同じ仕様ではありません。過負荷値は、受信機の正常動作の上限を示します。別途指定される損傷閾値は、受信機が決してさらされてはならない、それよりも高い入力レベルを示します。.

それらの間のスペースを、使用可能な動作範囲として扱わないでください。.

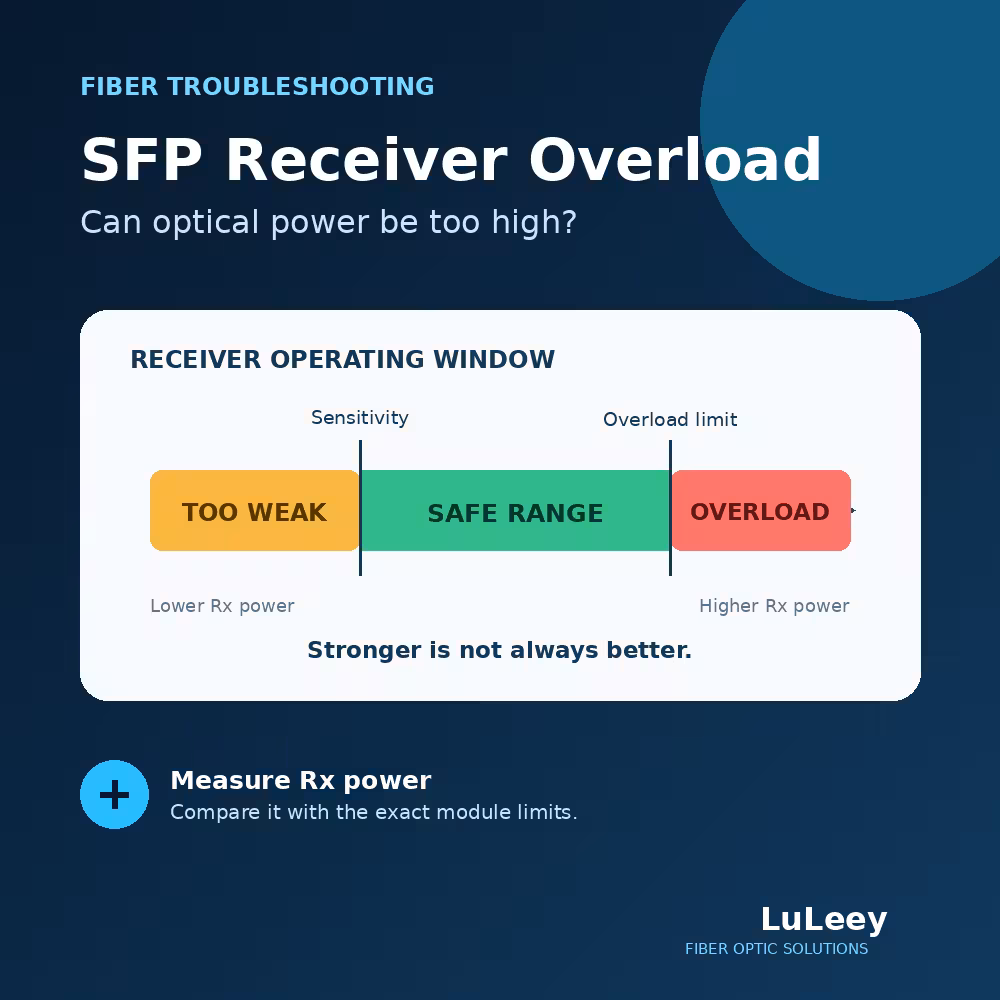

光量が多すぎるとファイバーリンクの性能が低下する理由

光受信機は、光パルスを電気信号に変換します。1と0をノイズから識別するには十分な光量が必要ですが、その光検出器と増幅器にも動作範囲には限界があります。.

信号が弱い側では、受信機は感度限界に近づき、ビット誤り率が上昇する可能性があります。信号が強い側では、受信機が飽和し、波形が歪むことがあります。.

光ファイバー協会は、これら2つの限界を「受信感度」と「受信過負荷」と定義しています。受信電力が不足しても過剰でも、ビットエラーが増加する可能性があります。. FOA：光ファイバーデータリンクにおける減衰器の使用

これは、直感に反する結果を説明しています。つまり、信号が強いからといって、必ずしも良い信号とは限らないということです。目標は、受信電力を指定された動作範囲内に余裕を持って収めることです。.

受信機の感度、過負荷、および損傷閾値

これら3つの数字は、それぞれ異なる疑問に答えています。.

受信感度

受信機の感度とは、モジュールが所定の性能条件を満たすと規定されている、最小の入力電力のことです。データシートでは、この数値が特定のビット誤り率、テストパターン、ラインレート、温度、またはFECモードと関連付けられている場合があります。.

感度を下回るRx値の場合、確実に動作するとは限りません。.

受信機の過負荷

受信機の過負荷とは、モジュールが正常に動作すると規定されている最大入力電力のことです。.

dBmの値は対数スケールであるため、負の値が小さければ小さいほど、出力は大きくなります。たとえば、-3dBmは-10dBmよりも強いです。.

モジュールの過負荷限界が-7dBmと記載されている場合、-4dBmの入力は、その動作限界よりも3dB強いことになります。.

受信機の損傷閾値

損傷閾値は安全限界であり、性能目標ではありません。光入力が恒久的な損傷の恐れがあるレベルに達するはるか以前から、モジュールはすでに過負荷状態となり、信頼性を損なっている可能性があります。.

具体的な例を挙げると、シスコの公開されているSFP-10G-ZR-Iの仕様表には、受信オーバーロードが-7dBm、受信損傷閾値が+5dBmと記載されています。また、同データシートでは、40km未満のシングルモード回線において、この光モジュールを使用する際はインライン減衰器が必要であると規定されています。. Cisco 10GBASE SFP+ モジュールデータシート

これらの値は、その特定の光学モジュールに適用されるものであり、すべてのZR、ER、LR、BiDi、またはサードパーティ製モジュールに適用されるわけではありません。.

両端の正確な部品番号および動作モードについては、必ずデータシートを参照してください。.

短距離のリンクにおいて、ロングリーチSFPモジュールが問題となる理由

長距離用光モジュールは、光ファイバーの減衰、コネクタ損失、スプライス損失、およびその他のリンク損失を補うように設計されています。これらは、短距離用光モジュールに比べて、より多くの出力を供給し、より高感度の受信機を採用している場合があります。.

想定される長距離経路では、ケーブル設備によって、信号が遠方の受信機に到達する前に減衰します。1メートルや10メートルのテスト用パッチケーブルでは、その予想される減衰の大部分が解消されます。.

一方向における近似的な関係式は次のとおりです：

受信電力（dBm）＝送信機出力（dBm）− 総伝送損失（dB）

送信機の実際の出力が+1dBmで、伝送経路全体の損失がわずか2dBであると仮定すると：

+1dBm − 2dB = -1dBm（受信電力）

遠端受信機の過負荷限界が-7dBmの場合、その入力は規定の最大動作電力の6dB上回っています。正常な動作を期待するには、リンクにさらなる減衰が必要です。.

40kmや80kmといった距離表示だけでは、安全な最小距離がわかるわけではありません。決定的な要素となるのは、送信機の出力範囲、受信機の過負荷、ケーブル系統の損失、およびメーカーが規定する最小減衰量です。.

度数の高い眼鏡の症状

レシーバーの過負荷によって、必ずしも同じ症状が現れるとは限りません。モジュールやホストによっては、次のような現象が見られる場合があります：

DOM/DDM データにおける高 Rx 警告またはアラーム
リンクのフラッピング、または安定したリンクの確立に失敗する
CRC、FCS、または記号エラー
トラフィックの増加に伴い増大するパケットロス
長いスプールでは動作するが、短いパッチコードでは動作しないリンク
適切な減衰器を挿入すると解消される問題

これらの症状は、過負荷の証拠とは限りません。コネクタの汚れ、波長の不一致、転送速度の不一致、極性の不備、ホストとの非互換性、過大な損失、ハードウェアの故障なども、同様の問題を引き起こす可能性があります。.

受信電力を受信機の正確な仕様と比較して初めて、その診断結果は信頼できるものとなります。.

Rxの電力が過大かどうかを確認する方法

1. 両方のエンドポイントモデルを記録する

各端子のスイッチまたはNIC、ポート、ファームウェア、トランシーバーの部品番号、およびモジュールのリビジョンを正確に書き留めてください。.

「80km SFP+」といった一般的な記述だけを鵜呑みにしないでください。“

2. 光学仕様表を探す

各方向について、以下の位置を特定してください：

送信機の出力の最小値および最大値
受信感度
受信機の過負荷、または受信機の最大入力
損害閾値（指定されている場合）
動作波長
指定されている場合の、必要な最小減衰量
レート、BER、温度、FECなど、値に付随する条件

2つの方向では、特にBiDiリンクの場合、異なるモジュールや波長が使用される可能性があるため、それぞれ個別に計算してください。.

3. DOM/DDMの値を読み取る

多くのマネージドホストでは、送信電力（TX）と受信電力（RX）が表示されています。LuLeeyの DDM/DOM ガイド診断項目について説明しています。.

同じ方向について、リモートモジュールの送信電力とローカルモジュールの受信電力を比較してください。.

モジュール自身のTXおよびRXの測定値を、あたかもそれらが1つの経路に属しているかのように差し引いてはなりません。これらは相反する伝送方向を表しているからです。.

4. 決定が重要な局面で測定を行う

DDMは監視に有用ですが、その精度はモジュールの実装や校正によって異なります。.

設置の検収時、異常なアラームや高リスクの入力については、実際の波長に設定された適切な光パワーメーターを用いて確認してください。.

通電中の光ファイバーを取り外すと、通信が中断され、アクティブな光コネクタが露出します。レーザー安全および機器の取り扱い手順に従い、端面を清潔に保ち、光ファイバーやトランシーバーの内部を絶対に覗き込まないでください。.

5. 結果を動作ウィンドウと比較する

受信電力は、感度限界値より上かつ過負荷限界値より下である必要があり、以下の項目については設計上の余裕を持たせる必要があります：

測定の不確かさ
気温の変化
部品の経年劣化
修理および再接続
今後の進路の変更

どちらの境界線にもぴったりと重なるように恒久的なリンクを設計しないでください。.

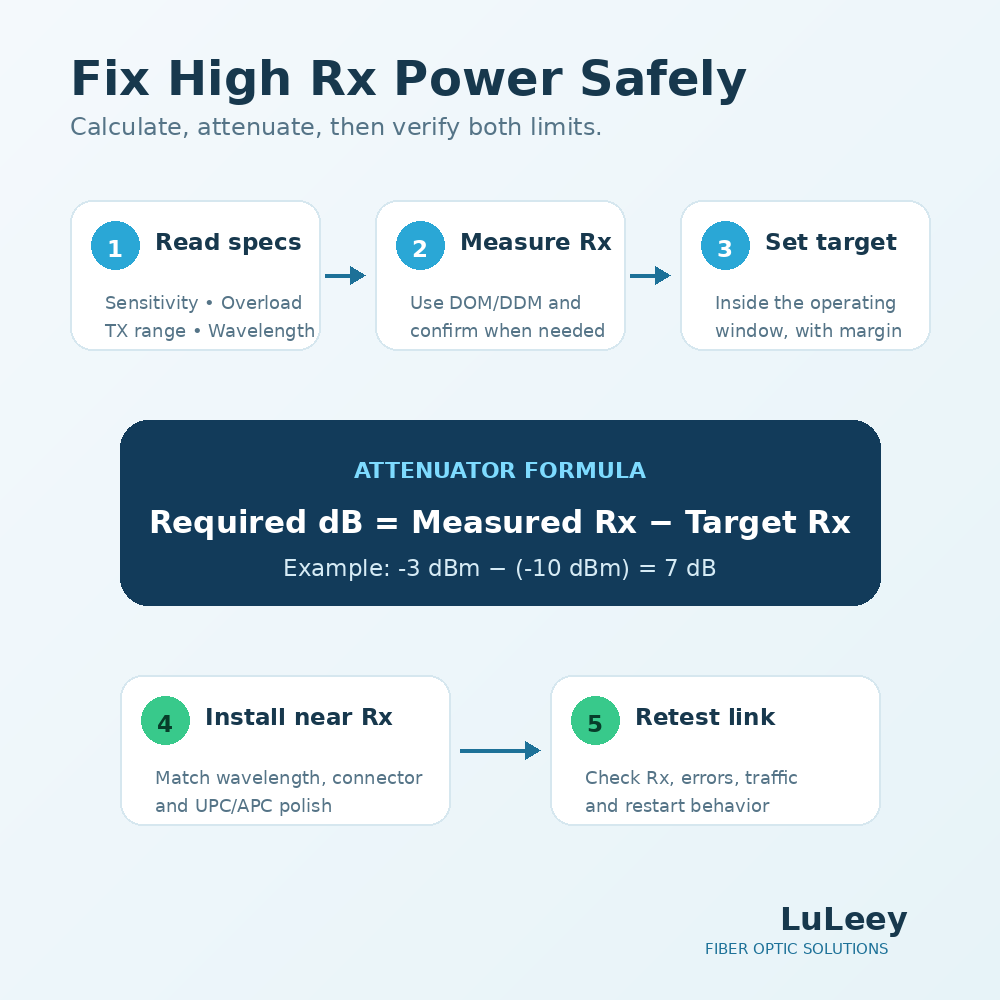

必要な減衰器の計算方法

受信機の動作範囲内に確実に収まる目標受信電力を設定してください。.

単位に馴染みがない場合は、LuLeeyの光ファイバーガイド：dBとdBmの違いまず、dBmは絶対的な光パワーレベルを表すのに対し、dBは増減を表します。.

必要な減衰量（dB）＝測定された受信電力（dBm） − 目標受信電力（dBm）

例：

測定された送信出力：-3dBm
受信機の過負荷限界：-7dBm
モジュールの仕様とリンクマージンを確認した上で、以下のターゲットを選定しました：-10dBm

必要な減衰量 = -3 − (-10) = 7dB

7dBの減衰があると、測定値は約-3dBmから-10dBmへと変化します：

-3dBm − 7dB = -10dBm

この例の目標値はあくまで一例であり、普遍的な推奨値ではありません。実際の目標値は、想定されるすべての変動を考慮した後も、受信機の感度を上回っていなければなりません。.

設計段階での最悪ケースの検証には、送信機の最大出力と、ケーブル設備の予想される最小損失値を使用してください：

予想される最大受信電力（Rx）＝最大送信出力（TX）−最小経路損失

選択した減衰器を追加した後も、予想される最大受信電力が過負荷限界を下回っていることを確認してください。.

また、予算の余裕のない部分についても検証してください：

予想される最小受信電力（Rx）＝最小送信電力（TX） − 最大伝送損失 − 減衰器の損失

予想される最も弱いRxは、必要なシステムマージンを確保した上で、感度を上回っていなければならない。.

強いケースでは正しく動作するが、弱いケースでは動作しない減衰器は、有効な設計とは言えない。.

光減衰器の設置場所

光ファイバー協会は、減衰器を受信機の近くに設置することを推奨しています。これにより、最終的な受信電力を測定しやすくなるほか、減衰器による反射光が送信機に届くのを防ぐことができます。. FOA減衰器に関する指針

デュプレックス接続の場合、各方向ごとに独自の送信機、光ファイバー経路、および受信機が設けられています。一方の受信機では減衰処理が必要となる場合がありますが、反対方向では必要ない場合があります。.

両方向の信号が強すぎる場合は、各受信経路について個別に計算を行い、減衰させる。.

BiDiリンクの場合、両方向とも異なる波長で1本のファイバを共有します。インラインのアッテネータ1つが、両方の波長と両方向に影響を及ぼします。.

減衰器の波長範囲を確認し、追加損失があっても両方の受信機が動作範囲内に収まることを確認してください。.

固定式か可変式のアッテネーターか？

固定減衰器

固定減衰器は、あらかじめ決められた減衰量を提供します。必要な値が計算・検証された後は、恒久的な設置において、通常、より簡便です。.

可変減衰器

可変減衰器は、実験室での試験、安定した目標値の特定、あるいはさまざまなリンク損失のシミュレーションに役立ちます。.

調整後は、ダイヤルの表示や公称設定値だけを鵜呑みにするのではなく、実際に受信している電力を測定してください。.

LuLeeyは、あるものを掲載しています。 LC UPC 可変減衰器 1310～1550nmのシングルモード波長に対して、0～30dBの調整が可能です。.

そのページには1270nm、1577nm、およびすべてのCWDM波長が記載されていないため、記載された範囲外での使用に適していると想定すべきではありません。.

LuLeey’s 光減衰器カテゴリさまざまなコネクタや研磨タイプを備えた、固定式および調整式のオプションが含まれています。.

既存のLC、SC、またはFCインターフェースおよびUPCまたはAPCの研磨仕上げに合わせてください。UPCとAPCを直接接続しないでください。.

避けるべきよくある間違い

距離のみに基づいて減衰量を選択する

“「1kmのリンクにおける80kmモジュール」という記述は、潜在的なリスクを示唆していますが、必要な損失量は算出されていません。実際の仕様と測定値に基づいてください。.

すべての「Rx」アラームをハードウェアの損傷として扱う

過負荷アラームは、入力が動作範囲外にあることを示しています。必ずしも恒久的な損傷が生じたことを意味するわけではありません。.

別途定められた損傷閾値を確認し、メーカーの指示に従ってください。.

感度を確認せずに大容量のアッテネーターを追加する

損失が大きすぎると、受信機は過負荷状態から電力不足状態に移行する可能性があります。予想される最も厳しい条件と最も緩やかな条件の両方を算出してください。.

誤った方向への減衰

デュプレックス光ファイバーでは、遠端の送信（TX）から近端の受信（RX）までの経路を追跡してください。各方向について個別に評価する必要があります。.

波長およびコネクタの研磨状態を無視する

減衰器は、動作波長に対応し、コネクタインターフェースと適合している必要があります。dB値が正しくても、その部品自体が適切でない場合があります。.

連携だけに頼る

リンクLEDが点灯しているからといって、光マージンが健全であるとは限りません。実際の速度、アラーム、受信電力、トラフィック、パケットエラー、および再起動時の挙動を確認してください。.

安全確認チェックリスト

両端の正確なホストおよびモジュールの部品番号を確認してください。.
現在のポート設定、DOMの測定値、およびエラーカウンターを保存します。.
感度、過負荷、損傷閾値、およびTX出力の仕様を確認してください。.
両方向を別々に計算してください。.
必要に応じて、実際の波長における受信電力を測定してください。.
波長、ファイバーモード、コネクタ、および研磨仕上げに適合する減衰器を選択してください。.
システムベンダーから特に指定がない限り、受信機の近くに設置してください。.
検査および洗浄済みの端面を再度接続してください。.
Rx電力が動作範囲内に安全に収まっていることを確認してください。.
カウンタをクリアし、双方向のトラフィックを通過させ、時間の経過に伴うエラーを確認します。.
機器の取り扱い手順に従って再起動または再装着を行い、リンクが正常に復帰することを確認してください。.
最終的な減衰器の値、設置位置、および測定された電力を記録してください。.

最終的な答え

光パワーが高すぎる場合があります。SFPレシーバーには、所定の動作範囲内の光が必要です。つまり、感度以上でありながら、レシーバーの過負荷以下である必要があります。.

短距離のシングルモードリンクで長距離対応の光モジュールを使用する場合は、実際の受信（Rx）電力を、そのモジュールの正確な過負荷限界値と比較してください。安全な目標値から必要な損失を算出し、損失許容範囲の限界値（ウィークエンド）を確認した上で、受信機の近くに適切な減衰器を設置し、再度測定を行ってください。.

LuLeeyのアッテネーターをお選びになる前に、2つのトランシーバーの正確な型番、TX/RXの仕様、測定された出力、波長、コネクタの仕上げ、およびケーブル経路損失をご提示ください。.

そうした詳細情報は、距離の表示だけよりも役に立ちます。.
