光ファイバーにおけるdBとdBmの違い：わかりやすいガイド

もしある 光パワーメータ 表示 -8 dBm, 、しかしコネクタや減衰器の定格は dB, 、その違いは何ですか？

理解するための最も簡単な方法は dB 対 dBm 光ファイバーにおいて は：

• dBmは実際の 光出力 ある時点で。.
• dBは、2つの点の間で電力がどれだけ変化したかを示します。.

dBmは、タンク内に現在入っている水の量と捉えることができます。一方、dBは、入口から出口までの間にどれだけの水が失われたかを表すものです。.

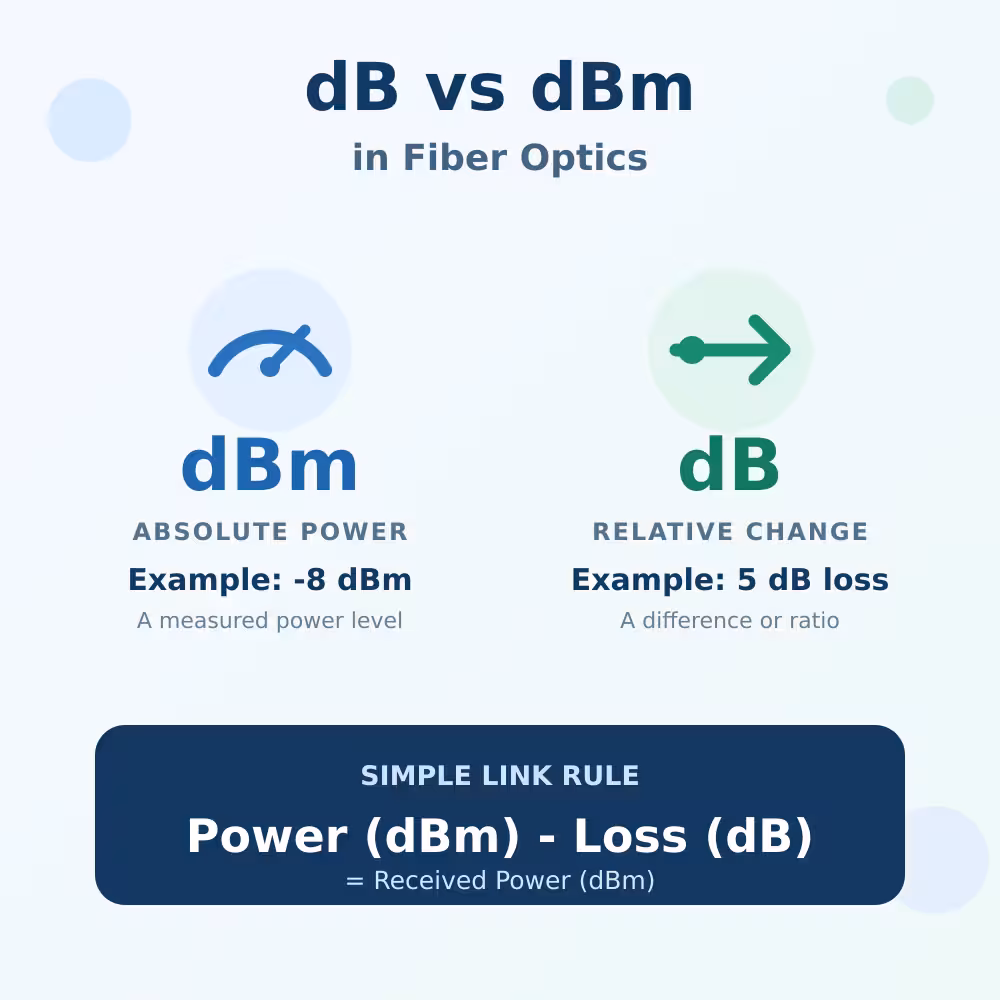

光ファイバーにおけるdBとdBm：簡単な比較

単位	その内容	一般的な用途	例
dBm	1ミリワットを基準とした絶対光パワー	送信電力、受信電力、および電力計の測定値	RX出力 = -8 dBm
dB	出力比、変化、増減	ケーブル損失、スプリッタの損失、および減衰器の値	リンク損失 = 5 dB

この簡単なルールを覚えておいてください：

電力はdBmで表されます。減衰量はdBで表されます。.

について 光ファイバー協会の電力測定ガイド これと同じ実用的な区別が示されています。光パワーメーターは通常、基準値が設定された後、出力をdBm単位で、相対損失をdB単位で表示します。.

光ファイバーにおいて、dBmとは何を意味するのでしょうか？

dBm は、以下を基準とした絶対電力レベルであり、 1ミリワット.

• 0 dBm = 1 mW
• -3 dBm ≈ 0.5 mW
• -10 dBm = 0.1 mW
• -20 dBm = 0.01 mW
• -30 dBm = 0.001 mW

光ファイバーネットワークでは、dBmの値が負になることは珍しくありません。負の符号がついているからといって、必ずしも接続に不具合があるとは限りません。.

重要なルールは次のとおりです：

dBmの値が負の値になるほど、光出力は低くなります。.

例えば、こうだ：

• -5 dBm は -15 dBm よりも強い。.
• -15 dBmは-25 dBmよりも強い。.

しかし、強力であればあるほど良いとは限りません。受信機は、信号が感度限界を下回ると動作しなくなる場合がありますが、信号が最大入力レベルを上回ると過負荷になることもあります。.

すべてのファイバーリンクに共通する「最適なdBm値」というものは存在しません。測定された出力を、使用するトランシーバー、ONU、ONT、または受信機ごとに指定されているTXまたはRXの範囲と常に比較してください。.

光ファイバーにおいて、dBとは何を意味するのでしょうか？

dBは、2つの電力レベル間の比率や変化を表します。初期値がわからない限り、dBだけでは実際の光パワーを知ることはできません。.

代表的な例としては、次のようなものがあります：

• 光ファイバの減衰量：2 dB；;
• コネクタおよび接続部の損失：1 dB；;
• スプリッタの損失：7 dB；;
• 固定減衰器：5 dB；;
• 増幅器ゲイン：10 dB。.

約3 dBの変化は、減衰か増幅かによって、電力が半分になるか2倍になることを意味します。10 dBの減衰により、電力は元のレベルの10分の1になります。.

通常のリンクバジェットの計算では、各構成要素の損失は通常、正の数値として表され、初期のdBm値から差し引かれます。.

dBmおよびdBから受信電力（RX Power）を計算する方法

リンクに受動損失のみが含まれている場合は、この簡単な計算式を使用してください：

推定受信電力（dBm）＝送信電力（dBm）－リンク損失合計（dB）

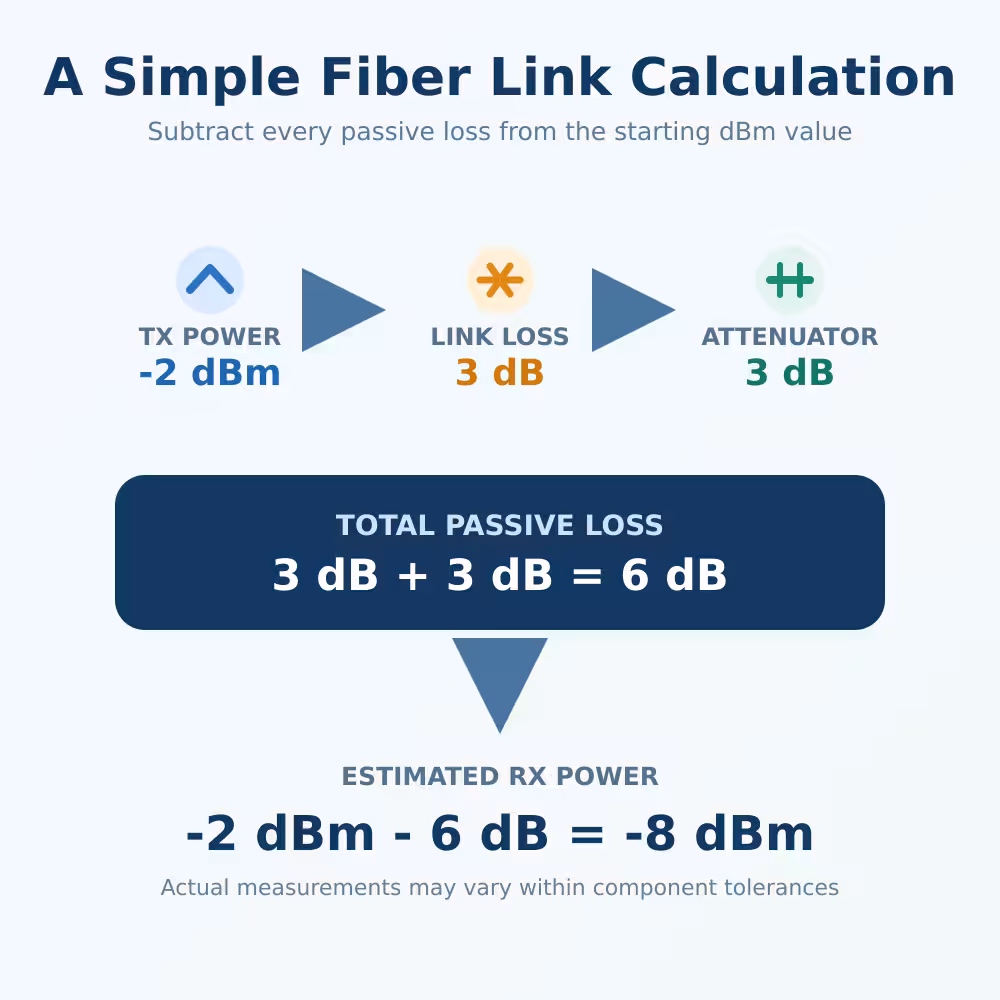

例

ある送信機が以下の条件を満たしていると仮定する：

送信電力 = -2 dBm

このリンクには以下の内容が含まれています：

• 光ファイバー、コネクタ、スプライス：3 dBの損失；;
• 光減衰器：3 dBの減衰。.

総損失：

3 dB ＋ 3 dB ＝ 6 dB

推定受信電力：

-2 dBm − 6 dB = -8 dBm

したがって、受信機側では約-8 dBmと表示されるはずです。.

送信機の出力、配線損失、およびメーターの精度にはそれぞれ許容誤差があるため、実際の測定値は多少異なる可能性があります。.

について FOAによる光損失の計算式に関する解説 また、3 dB はおおよそ 2 倍に相当すること、および光出力が低いほど dBm 値がより負の値になることも示されています。dBm とミリワット出力の関係については、以下の文献にも記載されています。 ITU-T G.650.2.

光パワーメーターでのdBおよびdBmの使い方

多くの光パワーメーターは、dBmとdBの両方を表示することができます。.

実際の電力を測定するにはdBmを使用する

確認したい場合は「dBm」を選択してください：

• 送信機の出力電力；;
• 受光パワー；;
• ONUまたはONTの入力電力；;
• SFP または SFP+ の光信号レベル；;
• 減衰器の前か後か。.

測定する波長に合わせてメーターを設定してください。光パワーメーターは波長依存の校正を採用しているため、誤った波長設定で測定を行った場合、測定値が不正確になる可能性があります。.

相対的な損失を測定するにはdBを使用する

測定値を基準値と比較したい場合は、「dB」を選択してください。.

例えば、こうだ：

1. 正常であることが確認済みの基準ケーブルを介して、信号源を測定してください。.
2. その測定値を基準値またはゼロ値として設定します。.
3. テスト対象のケーブルまたは部品を取り付けます。.
4. 追加の損失値をdB単位で読み取ってください。.

基準は正しく設定する必要があります。有効な基準を設定せずに測定器をdBに切り替えても、自動的に意味のある減衰量測定結果が得られるわけではありません。.

dBをdBmに直接変換することはできますか？

いいえ。初期のパワーレベルが必要です。.

たとえば、5 dBの減衰があっても、それだけでは最終的なdBm値はわかりません。.

• 0 dBm から計算すると：0 dBm − 5 dB = -5 dBm。.
• -10 dBm から：-10 dBm − 5 dB = -15 dBm。.

初期の出力レベルが異なるため、同じ5 dBの損失でも、最終的な出力レベルは異なってきます。.

光減衰器はdBmをどのように変化させるのか？

光減衰器は、所定の量の損失を発生させます。.

測定された電力が -4 dBm の場合、5 dB の減衰器を追加すると：

-4 dBm − 5 dB ≒ -9 dBm

この計算は、受信機の入力電力が最大値を超えないようにするための減衰器を選定する際に役立ちます。.

インターネットで見つけた目標値だけで減衰器を選んではいけません。まず、以下の点を確認してください：

• 実際に測定された電力；;
• 受信機の過負荷制限；;
• 受信感度；;
• 既存のリンクの喪失；;
• 減衰器の波長およびコネクタの種類。.

LuLeeyでは以下の商品を取り扱っています 固定式および可変式の光減衰器 さまざまなコネクタや損失要件に対応して。.

SFP DDMの測定値からリンク損失を算出することはできますか？

場合によってはありますが、正しい値を使用してください。.

ある伝送方向については、以下を比較してください：

リモートモジュールの送信電力 → ローカルモジュールの受信電力

通常、ローカルモジュールの送信電力から受信電力を差し引かないでください。これらの測定値は相反する伝送方向を表しており、異なるファイバー、コネクタ、または光路を経由している可能性があります。.

DDMの測定値にも精度の限界があります。これらは監視やトラブルシューティングには有用ですが、正式な損失試験を行う場合には、独立して校正された光パワーメーターの方が適している場合があります。.

読む SFPトランシーバーにおけるDDM／DOMとは何ですか？ 送信出力、受信出力、温度、その他の診断値に関する説明については、こちらをご覧ください。.

dBとdBmに関するよくある間違い

間違いその1：-20 dBmは-5 dBmよりも強いと考えること

より弱い。-20 dBmは、-5 dBmよりも光出力が小さいことを示す。.

間違いその2：dBmの値に受動損失を加算してしまうこと

パッシブリンクによって4 dBの損失が生じる場合は、初期のdBm値から4 dBを差し引きます。.

間違いその3：dBを絶対的な音量レベルとして扱うこと

5 dB といった値は変化を表すものです。初期の dBm 値がなければ、最終的な光出力を示すものではありません。.

間違いその4：万能の理想的なRX値を探そうとする

GPON、XGS-PON、SFP、SFP+、および長距離用光レシーバーによって、対応する電力範囲が異なります。測定値を、当該機器の正確な仕様書と照らし合わせてご確認ください。.

間違いその5：波長設定を誤ること

信号に合った測定波長を選択してください。PONの実機テストを行う場合は、必要なPON波長および測定方法に対応した測定器を使用してください。.

最終的な答え

光ファイバーにおけるdBとdBmの違いは単純です：

• dBm = ある一点における実際の光出力
• dB = 2点間の電力の変化、増減量

受信電力を推定するには、送信電力をdBm単位で表した値から、リンク損失をdB単位で差し引きます。

送信電力（dBm） − リンク損失（dB） = 受信電力（dBm）

実際の光ファイバーリンクをテストする際は、正しい波長を使用し、損失測定のための適切な基準を設定し、最終的な測定値をレシーバーの正確な仕様と比較してください。.

光パワーや制御減衰を測定する必要がある場合は、LuLeeyの 光パワーメーター また、お客様のリンクで必要とされるコネクタの種類、波長、測定範囲に応じた光減衰器もご用意しています。.
