FTTH 회선에 광 분배기를 추가할 수 있나요?

물리적으로 [추가] 광섬유 분배기 ~에 FTTH 줄, 하지만 그렇다고 해서 자동으로 두 번째로 작동하는 인터넷 연결이 생성되는 것은 아닙니다. ISP가 관리하는 PON에서는 모든 ONU 또는 ONT가 접속 시스템과 호환되어야 하고, 충분한 광 신호 강도를 수신해야 하며, 활성화 절차를 완료하고, 사업자로부터 인증 및 서비스 설정을 받아야 합니다.

1×2 스플리터를 추가하면 기존 ONU에 도달하는 광 파워도 감소합니다. 이상적인 균등 분할의 경우 출력당 약 3.01 dB의 손실이 발생하며, 실제 스플리터에는 추가적인 과잉 손실이 있습니다. 새로운 커넥터, 어댑터 및 광섬유는 손실을 더욱 가중시킵니다.

단순히 더 많은 컴퓨터, 액세스 포인트 또는 방을 연결하는 것이 목적이라면, 정상적으로 작동하는 ONU 하나를 그대로 두고 그 LAN 측에 이더넷 스위치, 라우터 또는 액세스 포인트를 추가하십시오. 실제로 두 개의 독립적인 광 단말기가 필요한 경우에는 ISP에 두 번째 서비스 또는 승인된 두 번째 ONU를 요청하십시오.

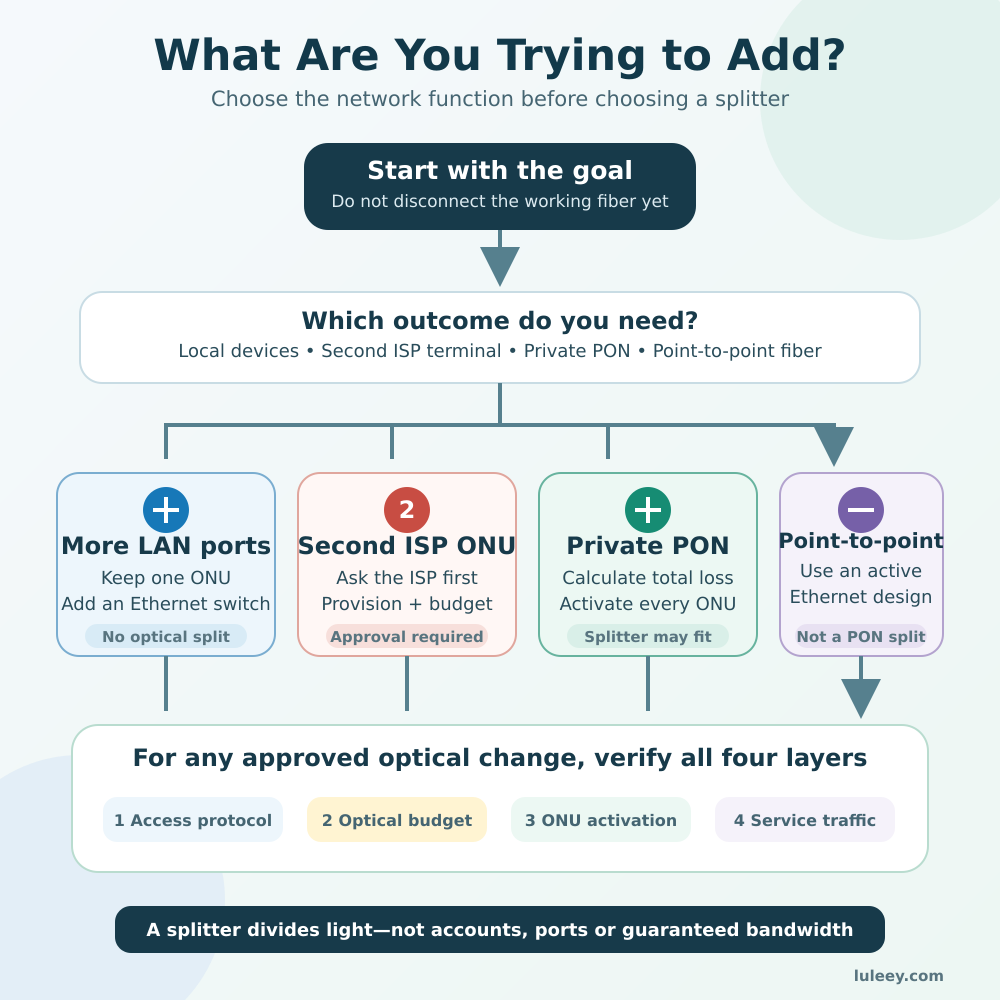

FTTH 회선에 광 분배기 추가하기: 간단한 답변

하고 싶은 일	패시브 스플리터를 사용하면 문제가 해결될까요?	더 나은 다음 단계
이더넷 장치 추가하기	아니요	작동 중인 ONU 또는 라우터 뒤에 이더넷 스위치를 연결하십시오.
다른 방의 Wi-Fi 신호 개선하기	아니요	이더넷 또는 승인된 백홀을 사용하여 액세스 포인트나 메시 노드에 연결하십시오.
두 번째 ISP ONU를 실행합니다.	그 자체로는 아니다	ISP에 두 번째 ONU를 설치해 달라고 요청하고 광 예산을 확인하십시오.
자신이 직접 관리하는 전용 PON 구축하기	아마도	손실을 계산하고, OLT를 구성한 다음 호환되는 각 ONU를 활성화합니다.
점대점 광 이더넷 링크 분할	보통은 아니에요	액티브 이더넷 스위치 또는 올바르게 설계된 지점-다지점 시스템을 사용하십시오.
모니터링용 조명 터치	오직 공학적으로 설계된 형태로만	올바른 탭 비율, 계측기 및 수정된 손실 예산을 사용하십시오

커넥터가 연결되었다고 해서 네트워크가 정상적으로 작동한다는 보장은 없습니다. 수동형 광학 장치는 빛을 분할할 수는 있지만, 가입자 인증 정보, OLT 용량, 서비스 VLAN 또는 별도의 청구 계정을 생성할 수는 없습니다.

수동형 광섬유 스플리터의 실제 작동 원리

A PLC 분배기 전원이 필요 없는 광학 부품입니다. 1×2 버전은 하나의 입력을 두 개의 출력으로 분배하고, 두 분기에서 유입된 빛을 공통 포트로 합칩니다.

PON에서는 통신사 측의 OLT와 가입자 위치에 있는 여러 ONU가 이 수동형 트리를 공유하도록 설계되어 있습니다. 다운스트림 광 신호는 스플리터를 통해 모든 분기로 전파됩니다. 이 프로토콜은 각 ONU로 전송될 트래픽을 식별하고 보안 메커니즘을 제공합니다. 업스트림 ONU는 원하는 대로 전송할 수 없으며, OLT는 시분할 및 대역폭 할당 메커니즘을 통해 공유되는 업스트림 액세스를 제어합니다.

ITU-T G.984.3 ~를 명시한다 GPON 프레임 구성, 상류 시간 분할 다중 접속(TDMA), 동적 대역폭 할당 및 ONU 활성화. 이 광섬유 협회 FTTH 아키텍처 가이드 양방향 스플리터 트리를 예시로 보여주며, 스플리터 손실이 PON 링크의 성능을 제한한다는 점을 설명합니다.

중요한 차이점은 다음과 같습니다:

스플리터는 또 다른 광 분기 경로를 생성합니다. OLT는 또 다른 논리적 가입자 연결을 생성하고 제어합니다.

두 번째 ONU가 대개 즉시 작동하지 않는 이유

1. OLT에서 이를 활성화하거나 승인하지 않았습니다.

GPON ONU는 매개변수 학습, 일련번호 탐지, 거리 측정 및 작동 상태를 거칩니다. OLT는 활성화 과정에서 ONU-ID를 할당합니다. 또한 통신 사업자는 일련번호, 등록 ID, PLOAM 비밀번호, LOID 또는 기타 승인된 필드와 프로비저닝 기록을 사용할 수도 있습니다.

새로운 ONU는 다운스트림 신호를 수신할 수 있지만, OLT가 이를 인식하거나 승인하지 않기 때문에 등록되지 않은 상태로 남아 있을 수 있습니다. 등록된 ONU라 하더라도 인터넷 접속이 정상적으로 작동하려면 올바른 서비스 프로필, VLAN 매핑 및 WAN 구성이 필요합니다.

다른 가입자의 식별자를 복사하거나 복제하거나, 중복된 계정을 운영해서는 안 됩니다. 이는 서비스 중단을 초래하거나, 제공업체의 정책을 위반할 수 있으며, 문제 해결을 어렵게 만들 수 있습니다. 통신사가 승인한 활성화 절차를 따르십시오.

2. 추가된 스플리터는 광 대역폭을 소모한다

모든 분배기는 입력 전력의 일부만 각 출력으로 보냅니다. 균등한 1×2 분배의 경우:

이상적인 분할 손실 = 10 × log10(2) ≈ 3.01 dB

이는 단지 이론적인 구분일 뿐입니다. 완성된 스플리터에는 과다 손실과 출력 변동도 존재합니다. LuLeey가 검증한 바에 따르면 1×2 SC/APC PLC 분배기 P 등급의 경우 최대 삽입 손실이 4.0 dB, S 등급의 경우 4.2 dB로 명시되어 있으며, 작동 파장 범위는 1260~1650 nm입니다.

원래 ONU가 다음을 수신한다고 가정하자. -20 dBm. 최대 4.0 dB까지 지정된 성분을 추가하면 레벨이 대략 -24 dBm 새로운 어댑터, 광섬유 및 연결 손실을 고려하기 전에:

예상된 새로운 레벨 = -20 dBm - 4.0 dB = -24 dBm

이는 예시적인 계산일 뿐, 보편적인 합격/불합격 판단 기준이 아닙니다. 최악의 경우 결과를 OLT 및 ONU 송신기, 수신기 감도, 과부하 사양의 정확한 수치와 비교하십시오. PON 파장에 적합한 장비와 실제 네트워크 환경에서 완성된 경로를 측정하십시오.

3. 기존 ODN에는 이미 스플리터가 포함되어 있을 수 있습니다.

가정으로 들어오는 드롭 케이블은 대개 이미 동네 분배기의 출력 중 하나입니다. 여기에 또 다른 1×2 분배 단계를 추가하면 계단식 분배가 형성되므로, 이로 인한 손실이 해당 경로에 있는 기존의 모든 분배기, 커넥터, 접합부 및 광섬유 구간마다 누적됩니다.

예를 들어, 1×32 분배기의 출력 중 하나를 거친 후 1×2 단계를 거치면, 두 개의 새로운 경로는 직렬로 연결된 1×64 경로의 분배 손실을 갖게 됩니다 (32 × 2), 나머지 1×32 출력은 변경되지 않습니다. 이는 OLT 구성이나 광 클래스가 해당 두 경로를 지원한다는 의미는 아닙니다.

LuLeey’s를 사용하세요 광섬유 스플리터 손실 가이드 이상적인 수치만 고려하는 것이 아니라, 실제 최대 구성 요소 손실을 바탕으로 각 단계를 계산한다.

4. 두 ONU 모두 하나의 PON 채널을 공유한다

동일한 PON 포트에 연결된 두 개의 승인된 ONU는 해당 트리에 속한 다른 ONU들과 OLT 용량 및 업스트림 스케줄링을 공유합니다. 스플리터는 새로운 각 분기에 전체 PON 회선 속도의 독립적인 복사본을 제공하지 않습니다.

서비스 계획, OLT 스케줄링, 과부하, ONU 인터페이스 및 LAN 장비는 모두 사용 가능한 처리량에 영향을 미칩니다. 또한, 광 경로가 기술적으로 유효한 경우라 하더라도 두 번째 ONU에는 별도의 서비스 프로필이나 계정이 필요할 수 있습니다.

5. 커넥터가 끼워지더라도 잘못 연결된 것일 수 있다

SC/APC와 SC/UPC는 서로 다른 유형의 광 커넥터입니다. 이 두 유형을 직접 결합하지 마십시오. 호환되지 않거나, 오염되었거나, 손상된 연결은 손실과 반사를 유발할 수 있습니다.

또한 다음 사항을 확인하십시오:

단일모드 광섬유와 다중모드 광섬유의 비교
커넥터 제품군 및 모든 인터페이스의 마감 처리
스플리터의 작동 파장 범위
스플리터 방향 및 포트 표기
패치 코드 상태 및 굽힘 반경
인클로저, 스트레인 릴리프 및 방진

알 수 없는 광섬유를 절대 직접 들여다보지 마십시오. 해당 광섬유가 활성 상태일 가능성이 있다고 간주하고, 적절한 검사 및 출력 측정 절차를 따르십시오.

ONT 뒤에 광 분배기를 설치할 수 있나요?

ONT 또는 ONU는 일반적으로 PON 서비스를 이더넷, 음성, Wi-Fi 또는 기타 가입자 인터페이스로 변환합니다. 이 장치의 광 PON 포트는 패스스루 출력 포트가 아니므로, ONT “뒤쪽”에 PON 스플리터를 배치하는 것은 일반적인 토폴로지가 아닙니다.

로컬 네트워크 연결을 더 많이 사용하려면 이 레이아웃을 사용하세요:

ISP 광케이블 → 승인된 ONU/ONT 1대 → 라우터 또는 이더넷 스위치 → 로컬 장치

광 분배기를 이더넷 포트에 연결하지 마십시오. 구리 이더넷은 프레임을 송신, 수신, 협상 및 전환하는 능동형 포트가 필요합니다. 수동형 광 분배기나 수동형 RJ45 “분배기”는 이더넷 스위치를 대체할 수 없습니다.

ONT가 이미 라우터인 경우, 이를 주 게이트웨이로 유지할지, 아니면 ISP에서 승인한 브리지 구성으로 외부 라우터를 사용할지 결정하십시오. 포트를 추가하는 과정에서 의도치 않게 이중 NAT가 발생하지 않도록 주의하십시오.

FTTH 서비스가 지점 간 이더넷을 사용한다면 어떻게 될까요?

모든 FTTH 서비스가 PON인 것은 아닙니다. 일부 네트워크는 각 가입자에게 전용 지점 간 광 이더넷 링크를 제공하거나, 능동형 필드 스위치를 통해 사용자를 연결하기도 합니다.

표준 이더넷 광 트랜시버는 지점 간(point-to-point) 링크 파트너를 전제로 하며, 일반적으로 별도의 송신 및 수신 경로를 사용하거나 정의된 양방향 파장을 사용합니다. 수동형 PON 스플리터를 삽입한다고 해서 해당 링크가 이더넷 다중점(multipoint) 서비스로 전환되는 것은 아닙니다. 추가적인 손실과 광 토폴로지로 인해 링크가 단순히 끊어질 수도 있습니다.

스플리터를 구매하기 전에, 커넥터 모양만 보고 판단하지 말고, 통신사 설명서와 실제 장비를 통해 접속 기술을 확인하십시오.

스플리터를 추가하는 것이 타당할 수 있는 경우

PON을 운영하거나 네트워크 소유자가 승인한 설계에 따라 작업을 수행할 때는 스플리터를 추가하는 것이 적절할 수 있습니다.

유효한 사설 PON 또는 사업자 프로젝트에는 다음이 필요합니다:

동일한 지원 표준을 사용하는 PON OLT 및 호환 가능한 ONU.
승인된 분할 비율 및 물리적 토폴로지.
하류 및 상류 광 예산 계산을 별도로 수행합니다.
필요한 모든 파장에 대해 지정된 스플리터.
적절한 커넥터, 광택 처리, 광섬유 유형 및 인클로저.
모든 ONU에 대한 OLT 활성화 및 프로비저닝.
VLAN, DHCP, PPPoE 또는 관리 프로필과 같은 서비스 구성.
완공된 지선에 대한 광학, 정렬 및 트래픽 테스트.

광 모니터링 탭도 유효한 용도 중 하나이지만, 탭 비율과 추가 손실은 계측기 및 생산 링크에 맞춰 설계되어야 합니다. 50:50 스플리터는 과도한 손실이 발생하기도 전에 광 출력의 약 절반을 제거해 버리기 때문에, 일반적인 모니터링 탭으로 사용하기에는 거의 적절하지 않습니다.

광케이블을 교체하기 전에 확인해야 할 7가지 사항

1단계: 진정한 목표를 명확히 설정하기

LAN 포트가 더 필요한지, 더 나은 Wi-Fi가 필요한지, 두 번째 가입자 서비스가 필요한지, 실험실용 ONU가 필요한지, 아니면 광 테스트 지점이 필요한지 적어 두세요. 목표에 따라 설계 방식이 달라집니다.

2단계: 접근 시스템 파악하기

해당 회선이 GPON, EPON, XG-PON, XGS-PON, 지점 간 이더넷(point-to-point Ethernet) 또는 기타 서비스인지 확인하십시오. 네트워크 소유자와 협의하여 OLT 및 ONU 사양을 확인하십시오.

3단계: 작동 상태 기록하기

어떤 연결도 분리하기 전에 ONU 상태, 가능한 경우 수신 전력, 서비스 상태 및 커넥터 표면 상태를 기록해 두십시오. 광섬유를 노출시키거나 구부리지 않도록 주의하면서 포트 라벨을 사진으로 촬영하십시오.

4단계: 다른 ONU 사용이 허용되는지 확인하기

ISP에서 관리하는 회선의 경우, 승인을 받고 정확한 개통 절차를 확인하십시오. 동일한 PON 포트와 ODN이 다른 ONU를 지원할 수 있는지, 그리고 두 번째 계정이 필요한지 여부를 문의하십시오.

5단계: 총 손실액 계산하기

새로운 스플리터의 보장된 최대 삽입 손실, 기존의 모든 스플리터 단계, 광섬유, 커넥터, 어댑터, 접합부 및 설계 여유치를 모두 합산하십시오. 정확한 광학 사양에 따라 양방향 전송 성능을 모두 확인하십시오.

6단계: 모든 인터페이스를 일치시키고 정리하기

올바른 광섬유 모드, 커넥터 계열 및 연마 방식을 사용하십시오. 적절한 장비를 사용하여 점검하고 세척하십시오. 오염을 방지하기 위해 사용하지 않는 스플리터 출력은 캡으로 막아 두십시오.

7단계: 모든 레이어를 검증합니다

승인된 변경이 이루어진 후에는 광 출력, PON 활성화, ONU 프로비저닝, VLAN 또는 WAN 세션, IP 주소 할당 및 트래픽을 확인하십시오. 광 또는 PON 표시등이 녹색으로 켜져 있다고 해서 인터넷, IPTV, 음성 및 관리 서비스가 모두 정상적으로 작동한다는 것을 의미하지는 않습니다.

공동의 목표를 위한 더 나은 해결책

“다른 방에서도 인터넷이 필요해요”

승인된 ONU는 제자리에 그대로 두십시오. LAN 쪽에서 다른 방에 있는 스위치나 액세스 포인트까지 이더넷 케이블 또는 승인된 광 이더넷 링크를 연결하십시오.

“이더넷 포트가 더 필요해요”

라우터나 게이트웨이 뒤에 적합한 이더넷 스위치를 추가하십시오. 필요한 링크 속도, VLAN, PoE 예산 및 스위치가 관리형이어야 하는지 여부를 확인하십시오.

“인터넷 계정을 두 개 따로 만들고 싶어요”

ISP에 두 번째 서비스와 승인된 설치를 요청하십시오. 통신사는 설계에 따라 ODN의 일부를 재사용하거나, 다른 포트를 할당하거나, 추가 광케이블을 설치할 수 있습니다.

“실험실에서 ONU 두 대를 테스트하고 싶습니다.”

구성 권한이 있는 PON OLT를 사용하십시오. 검증된 스플리터를 선택하고, 예산을 산정한 후, 승인된 고유 식별자를 사용하여 각 ONU를 활성화하고, 서비스 프로필을 개별적으로 확인하십시오.

“저는 ONU만 다른 곳으로 옮기고 싶을 뿐입니다.”

호환되는 단일 모드 패치 코드와 어댑터를 사용하거나, 전문가에게 광섬유 연장 작업을 의뢰하십시오. 두 번째 분기가 필요하지 않은 경우에는 스플리터가 필요하지 않습니다.

승인된 설계에 적합한 LuLeey 스플리터 선택하기

LuLeey의 1×2 PLC 모델은 단일 모드 G.657A 광섬유와 SC/APC 커넥터를 사용하여 1개의 50:50 입력 신호를 2개의 출력으로 분할합니다. 제품 페이지에 따르면 작동 파장 범위는 1260–1650 nm이며, P 등급 삽입 손실은 4.0 dB 이하, 균일도는 0.4 dB 이하이며, 완전 수동 방식으로 작동합니다.

해당 사양은 구성 요소를 설명한 것이지, ISP 서비스와의 자동 호환성을 보장하는 것은 아닙니다. 이를 선택하기 전에 LuLeey 또는 네트워크 설계자에게 다음 정보를 제공해 주십시오:

접속 기술 및 정확한 OLT/ONU 모델
네트워크 소유자 승인
기존의 분배기 단계 및 분배비
현재 및 최악의 경우 광 출력
필수 파장
커넥터 유형 및 연마 상태
광섬유 및 경로 길이
필요한 지점 수
광학 등급 및 설계 여유
외장 및 설치 환경

최종 답변

올바르게 설계된 FTTH PON에는 수동 스플리터를 추가할 수 있지만, 사용자가 직접 설치한 스플리터가 있다고 해서 자동으로 또 다른 인터넷 연결이 생성되는 것은 아닙니다.

하나를 추가하기 전에 다음 사항을 확인하십시오:

이 접속망은 사실 호환 가능한 PON입니다.
운영자는 두 번째 ONU에 대한 허가를 부여하고 설정을 완료합니다.
새로운 스플리터와 모든 연결은 광학 예산 범위 내에 들어갑니다.
광섬유 유형, 파장, 커넥터 및 연마 상태가 일치합니다.
두 지점 모두 광학 테스트, 가동 테스트 및 서비스 테스트를 통과했습니다.

단순히 기기를 더 추가하거나 Wi-Fi 커버리지를 넓히기만 하면 되는 경우, 승인된 ONU 하나를 그대로 사용하고 이더넷 LAN을 확장하면 됩니다. 사설 PON이나 통신사가 승인한 지점의 경우, 커넥터 호환성만 고려하지 말고 측정된 손실 및 프로비저닝 요구 사항을 바탕으로 스플리터를 선택해야 합니다.
