XGS-PON 업그레이드에 GPON 스플리터를 재사용할 수 있나요?

많은 네트워크에서, 여러분은 재사용할 수 있다 GPON ~용 분배기 xgs-pon, 단 정확한 수동 소자를 확인하고 전체 광 경로를 재계산한 후에야 가능합니다. 두 PON 파장 대역 모두에서 작동하는 것으로 확인된 스플리터는 계속 사용할 수 있습니다. 단순히 “GPON 스플리터”로만 표기된 구형 부품은 자동으로 적합하다고 간주될 수 없습니다.

스플리터 역시 해결책의 일부에 불과합니다. GPON과 XGS-PON은 하나의 광 배전망, 즉 ODN은 정의된 공존 아키텍처를 통해 상호 운용됩니다. 이 두 프로토콜은 서로 대체 가능한 단일 프로토콜로 통합되지 않습니다. GPON ONU는 여전히 GPON을 지원하는 OLT 채널이 필요한 반면, XGS-PON ONU는 XGS-PON을 지원하는 채널이 필요합니다.

ODN을 채택하기 전에, 해당 ODN의 파장 범위, 필요한 파장에서의 최대 삽입 손실, 분할 비율, 계단식 연결 단계, 커넥터 연마 상태, 광섬유 상태 및 모든 추가 수동 소자를 확인하십시오. 그런 다음 양방향 모두에서 최악의 경우 경로 손실을 OLT 및 ONU의 정확한 광학 사양과 비교하십시오.

XGS-PON에 GPON 스플리터 재사용: 간단한 답변

기존 상태	다시 사용할 수 있나요?	필수 증빙 서류
PLC 분배기 GPON 및 XGS-PON 대역 전반에 걸쳐 지정됨	대개 그렇습니다	데이터시트, 부품 번호 및 요구되는 파장 범위 전반에 걸친 최악의 경우 손실
스플리터 라벨에는 파장 데이터 없이 “GPON”만 표시됩니다.	알 수 없음	원본 사양서를 확인하거나 대표 샘플을 올바르게 시험한다
기존의 파장 선택형 또는 협대역 수동 소자	자동으로 이루어지지 않습니다	통과대역, 절연도 및 삽입손실 검증
기존 1:32 또는 1:64 분할	아마도	정확한 XGS-PON 광 클래스 및 경로에 대한 새로운 종단 간 예산
GPON 및 XGS-PON OLT를 분리	올바른 설계라면 가능합니다	표준에 기반한 공존 요소 또는 기타 승인된 방법
GPON/XGS-PON 복합 OLT 포트	ODN 공유 사용을 위해 설계됨	정확한 카드, 포트, 광학 장치, 펌웨어 및 지원되는 ONU 유형
XGS-PON 전용 포트에 연결된 GPON ONU	일반 등록 없음	GPON 채널 또는 콤보 구현은 여전히 필요합니다.

“동일한 광섬유”란 수동형 설비를 공유할 수 있음을 의미합니다. 이는 GPON 및 XGS-PON 트랜시버, 프레밍, 활성화 또는 프로비저닝이 상호 호환된다는 의미는 아닙니다.

GPON과 XGS-PON이 하나의 ODN을 공유할 수 있는 이유

GPON과 XGS-PON은 서로 다른 파장 계획을 사용합니다:

시스템	명목 하류 유속	명목 상류 유량	전형적인 하류 공정	전형적인 업스트림
GPON	2.48832 Gbit/s	1.24416 Gbit/s	1490nm	1310nm
XGS-PON	9.95328 Gbit/s	9.95328 Gbit/s	1577nm	1270nm

정확한 스펙트럼 대역과 광학적 요구 사항은 이러한 반올림된 중심 파장만으로는 정의되지 않으며, 해당 권고안에 명시되어 있습니다. ITU-T G.984.2 GPON 물리 매체 계층을 정의하는 반면, ITU-T G.9807.1 XGS-PON을 명시합니다.

광대역 수동형 전력 분배기는 입력으로 들어오는 광 출력을 분배합니다. 이 장치는 GPON 또는 XGS-PON 프레임을 이해할 필요가 없습니다. 해당 부품이 필요한 모든 파장에서 사양에 따라 정상적으로 작동한다면, 분리된 PON 대역은 동일한 분배기와 광섬유를 통해 통과할 수 있습니다.

중앙국 측에서는 시스템이 여전히 올바른 광 신호 결합 및 분리를 필요로 합니다. 각 가입자 측에서 ONU는 해당 시스템에 할당된 파장 대역을 수신합니다. 서로 다른 파장 덕분에 공존이 가능하며, 스플리터는 한 세대의 PON을 다른 세대로 변환하지 않습니다.

공유 스플리터는 공유 프로토콜이 아닙니다

이러한 구분을 통해 흔히 저지르는 구매 실수를 방지할 수 있습니다.

GPON ONU는 광섬유가 두 파장 세트를 모두 전송하기 때문에 XGS-PON ONU로 전환되지 않습니다.
XGS-PON 전용 OLT 포트는 일반 GPON ONU를 등록하지 않습니다.
“XPON”이라는 제품은 GPON/EPON 듀얼 모드 작동을 의미할 수 있으나, 이 명칭만으로는 XGS-PON을 지원한다는 것을 입증하지는 않습니다.
SC 커넥터를 매칭하는 것은 물리적 인터페이스의 일부에 불과합니다.

공존 네트워크에서 GPON 가입자는 GPON 시스템에 계속 연결되어 있고, XGS-PON 가입자는 XGS-PON 시스템에 연결됩니다. 이러한 시스템들은 피더, 스플리터 및 분배 광섬유를 공유할 수 있지만, 광채널과 프로토콜 처리는 별도로 유지됩니다.

여러 세대의 PON이 ODN을 공유할 수 있는 세 가지 방법

ITU-T G.9805 여기서는 공존 방식 세 가지, 즉 공존 요소, 멀티-PON 모듈, 스플리터 기반 방식을 설명합니다. 올바른 선택은 네트워크 설계에 달려 있으며, 단순히 일반 어댑터를 통해 두 OLT 출력을 연결하는 것만으로는 구현할 수 없습니다.

1. 외부 공존 요소

공존 소자는 전용 OLT 인터페이스와 공통 ODN 간에 적절한 파장 대역을 결합하고 분리합니다. 이 소자의 삽입 손실 및 절연 요구 사항은 설계에 반영되어야 합니다.

2. 멀티-PON 또는 콤보 방식 구현

A 콤보 PON 이 구현 방식은 여러 PON 기능과 파장 처리를 하나의 공통 포트 또는 모듈에 통합합니다. 이를 통해 외부 구성 요소의 수를 줄일 수 있지만, 지원 여부는 여전히 사용 중인 OLT 라인 카드, 광 모듈, 펌웨어 및 라이선스 기능에 따라 달라집니다.

LuLeey의 가이드: GPON, XG-PON 및 XGS-PON이 어떻게 함께 작동하는가 이는 ‘콤보(Combo)’ 개념을 잘 보여줍니다. 이 아키텍처는 다양한 유형의 ONU를 혼합하여 사용할 수 있도록 허용하지만, XGS-PON 전용 트랜시버가 GPON을 인식하도록 하지는 않습니다.

3. 스플리터 기반 방법

G.9805는 또한 스플리터 기반의 공존 방식도 인정하고 있습니다. 이는 공학적으로 설계된 헤드엔드 아키텍처일 뿐, 스펙트럼 및 손실 성능을 확인하지 않고도 임의의 현장용 스플리터를 그대로 사용할 수 있다는 증거는 아닙니다.

절대 계획에 없던 수동 커플러를 사용하여 작동 중인 OLT 송신기들을 서로 연결해서는 안 됩니다. 절연 수준이나 전력 수준이 부적절할 경우 서비스가 중단되거나 광학 설계가 무효화될 수 있습니다.

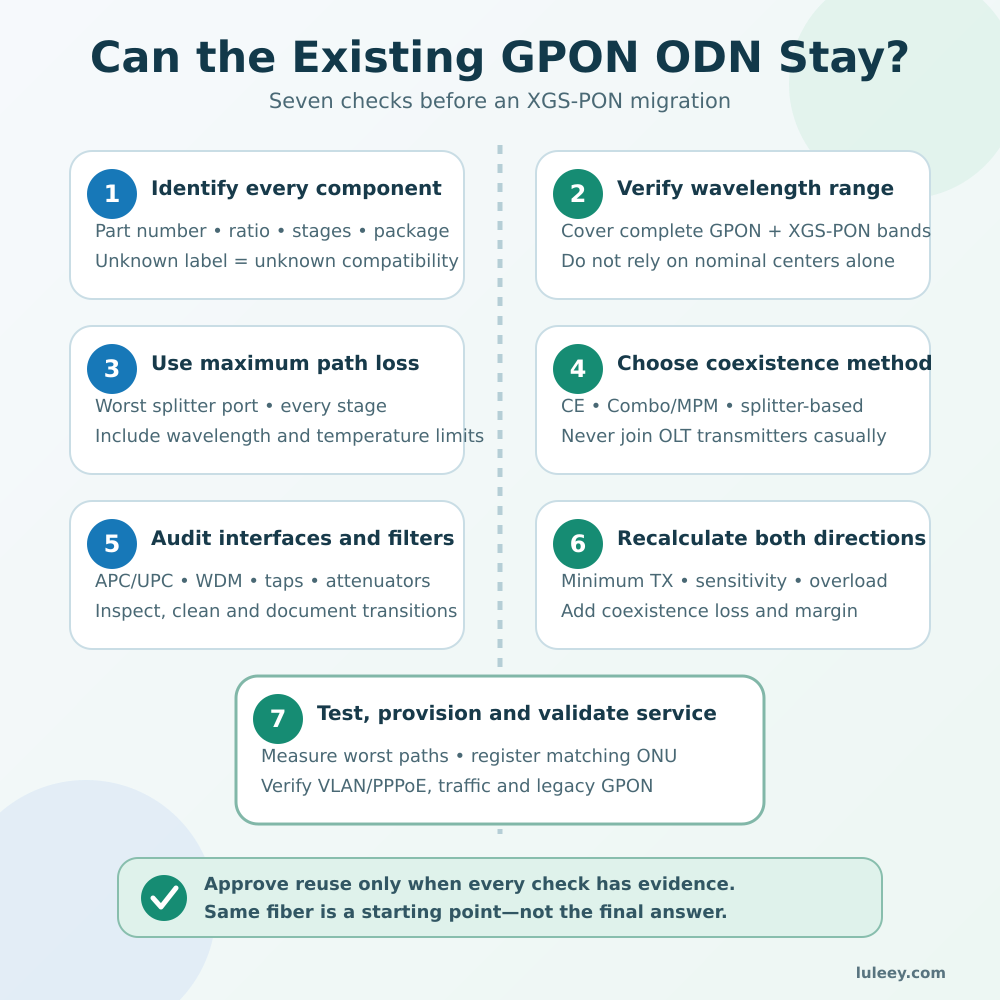

기존 스플리터를 재사용하기 전에 확인해야 할 7가지 사항

1. 정확한 스플리터를 확인하십시오.

제조사, 부품 번호, 기술 사양, 패키지, 비율, 커넥터 유형 및 설치 날짜를 기록하십시오. 관련 기록이 없는 경우, 누락된 증거를 시각적 추측으로 대체해서는 안 됩니다.

PLC 스플리터는 일반적으로 광대역입니다. 일부 구형 FBT나 파장 선택형 장치는 특정 대역에 최적화되어 있을 수 있습니다. 기술 명칭은 유용한 단서가 되지만, 중요한 것은 완제품의 사양입니다.

2. 작동 파장 범위를 확인하십시오.

문서화된 주파수 범위는 비교표에 명시된 공칭값뿐만 아니라, 업스트림 및 다운스트림 허용 오차를 포함하여 요구되는 GPON 및 XGS-PON 대역을 모두 포괄해야 합니다.

예를 들어, LuLeey의 1×8 SC/APC PLC 분배기 이 제품은 1260–1650nm 범위에서 작동하도록 지정되어 있습니다. 이 범위는 본 문서에서 다루는 일반적인 GPON 및 XGS-PON 파장을 모두 포함합니다. 이 결론은 검증된 본 제품에만 적용되며, PON 스플리터로 판매되는 모든 제품에 적용되는 것은 아닙니다.

3. 이상적인 수학적 손실이 아닌 최대 손실을 사용하십시오.

이상적인 1:8 분배기의 손실량은 약 9.03dB입니다. 실제 분배기에는 추가적인 손실과 포트 간 편차가 존재합니다. 검증된 LuLeey 1×8 제품 설명서에는 최대 삽입 손실이 10.7dB이며, 손실 균일도는 0.8dB 이하로 명시되어 있습니다.

해당 패키지와 커넥터 버전에 대해 보장된 최대값을 사용하십시오. LuLeey’s 광섬유 스플리터 손실 안내서 왜 그 뒤에 오는 숫자가 1: 이는 dB 값이 아니며, 왜 모든 직렬 연결된 단계를 하나하나 세어야 하는지.

4. 전체를 다시 계산합니다. 광학 예산

각 가입자 경로에 다음 내용을 포함하십시오:

각 스플리터 단계의 최대 삽입 손실
해당 파장에서의 광섬유 감쇠
커넥터, 어댑터 및 스플라이스 여유량
공존 요소, WDM, 모니터링 탭 또는 필터 손실
수리 및 노후화 감가상각
필수 공학적 여유

다운스트림과 업스트림을 별도로 계산하십시오. 선택한 OLT 및 ONU 광 클래스에 해당하는 정확한 최소 송신기 출력, 수신기 감도 및 수신기 과부하 한계치를 사용하십시오.

여유 마진이 충분한 기존 GPON 경로는 여전히 적합할 수 있습니다. 길거나 계단식으로 연결되었거나 분할이 심한 경로의 경우, 분배기가 필요한 파장을 통과하더라도 XGS-PON 설계 기준을 충족하지 못할 수 있습니다.

5. 모든 수동 소자를 점검한다

이 경로에는 다음이 포함될 수도 있습니다:

RF 비디오 필터 또는 결합기
CWDM/WDM 부품
광 탭 및 모니터
고정 감쇠기
패치 패널 및 어댑터
기록되지 않은 2단계 분배기
굽힘에 민감한 드롭 케이블

단 하나의 협대역 또는 고손실 부품만으로도, 그 외에는 재사용이 가능한 ODN이 무용지물이 될 수 있습니다.

6. 커넥터 유형과 연마 상태를 일치시킵니다.

SC/APC와 SC/UPC는 유사한 커넥터 계열을 사용하지만 단면 형상이 다릅니다. APC와 UPC를 직접 결합하지 마십시오. 모든 OLT, 공존 장치, 스플리터 리드, 어댑터, 패치 코드 및 ONU 인터페이스를 확인하십시오.

커넥터의 색상이나 본체 모양만으로는 수락 여부를 판단하기에 충분하지 않습니다. 손실 발생을 기록하기 전에 접근 가능한 인터페이스를 점검하고 청소하십시오.

7. 요구되는 파장에서 대표적인 경로를 시험한다

손실이 가장 큰 경로, 출력이 가장 약한 스플리터, 그리고 가장 긴 분기선부터 시작하십시오. 파장에 적합하고, PON이 활성 상태인지 비활성 상태인지에 따라 적절한 계측기와 절차를 사용하십시오.

기본적인 파워 미터는 동시에 활성화된 PON 채널을 구분하지 않고 합산된 광 신호만 표시할 수 있습니다. 실시간 공존 측정을 수행하려면, 실제 GPON 및 XGS-PON 대역을 지원하고 필요 시 업스트림 버스트 측정 기능도 갖춘 파장 선택형 PON 미터를 사용하십시오.

예시: 1×8 가지 재점검

기존 지점에서 앞서 설명한 검증된 LuLeey 1×8 PLC 분배기를 사용한다고 가정해 봅시다.

제품 증거 자료에는 다음과 같은 내용이 포함되어 있습니다:

작동 파장: 1260–1650nm
최대 삽입 손실: 10.7dB
최대 손실 균일도: 0.8dB
커넥터: SC/APC
광섬유: 단일모드 G.657A

광범위한 파장 범위로 인해 해당 부품을 재사용하는 것을 고려할 수 있습니다. 이는 네트워크 설계를 완성하는 것은 아닙니다.

엔지니어는 여전히 피더 및 드롭 광섬유 손실, 모든 커넥터와 스플라이스, 공존 장치, 기타 스플리터 단계 및 필요한 여유량을 모두 고려해야 합니다. 그 결과는 양방향 모두에서 정확한 XGS-PON OLT 및 ONU 사양과 대조하여 확인해야 합니다. 가장 손실이 큰 출력(도달하기 가장 쉬운 출력이 아님)을 기준으로 최악의 경우를 검토해야 합니다.

모든 GPON 사용자의 연결을 끊지 않고 업그레이드하는 방법

단계별 마이그레이션은 일반적으로 다음과 같은 논리에 따라 진행됩니다:

ODN을 점검하고 미확인 수동 소자를 파악하십시오.
승인된 공존 방식 또는 콤보 PON 아키텍처를 선택하십시오.
새로운 수동 손실이 추가된 후의 최악의 경우 GPON 및 XGS-PON 예산을 계산하십시오.
OLT, 광학 장치, ONU 및 대표적인 스플리터 경로를 정확히 실험실에서 테스트하십시오.
제어 대상 분기선 또는 가입자 회선에 XGS-PON을 도입하십시오.
통신사의 승인된 절차를 따라 호환되는 XGS-PON ONU를 구축하십시오.
광 출력, 정렬, 서비스 VLAN 및 트래픽을 확인하십시오.
기존 GPON 가입자의 변경 사항을 모니터링하십시오.
마이그레이션을 확장하기 전에 기록을 보관하고 검증된 롤백 절차를 마련해 두십시오.

광학 등록이 고객 서비스가 완료되었음을 의미한다고 가정해서는 안 됩니다. PON 활성화, OMCI 프로비저닝, VLAN 매핑, DHCP 또는 PPPoE, 가입자 인증은 각각 별개의 단계입니다.

특별한 경우: GPON ONU를 XGS-PON ONU 스틱으로 교체하기

스플리터를 재사용한다고 해서 GPON ONU가 XGS-PON에 적합한 것은 아닙니다. 고객 측 장치는 네트워크 세대 및 통신사의 프로비저닝과 일치해야 합니다.

LuLeey’s LL-XS1010 XGS-PON ONU 스틱 이 제품은 XGS-PON/XG-PON용으로 등록되어 있으며, 1270nm 상향 전송, 1577nm 하향 수신, SC/APC 또는 SC/UPC 옵션, 그리고 SFP+ 패키지를 갖추고 있습니다.

SFP+ 패키지는 단순히 물리적 호스트 폼 팩터에 불과합니다. ONU 스틱을 사용하기 전에 다음 사항을 확인하십시오:

정확한 OLT PON 생성 및 지원되는 ONU 프로필
승인된 일련번호, 공급업체 ID, LOID 또는 기타 인증 필드
OMCI 동작 및 펌웨어 호환성
커넥터 연마 및 수신 광 파워
호스트 칩셋 또는 PHY 및 지원되는 SerDes 모드
스틱 호스트 모드
호스트 펌웨어 및 드라이버
포트 속도 및 전력 설정
모듈 코딩 승인
협상을 통해 결정된 호스트 측 실제 요금
최대 사용 가능 처리량
VLAN, DHCP 또는 PPPoE 설계
냉각 및 전력 공급

SFP 또는 SFP+라는 용어만 보고 1G, 2.5G 또는 10G 호스트 호환성을 추측해서는 안 됩니다. 협상된 호스트 속도가 낮으면, PON 측이 등록된 경우에도 사용 가능한 처리량이 제한됩니다.

업그레이드 시 흔히 저지르는 실수

“스플리터는 수동형이기 때문에 모든 파장이 통과합니다.”

‘수동형’이라고 해서 파장에 영향을 받지 않는다는 뜻은 아닙니다. 지정된 작동 대역과 최대 손실량을 확인하십시오.

“XGS-PON은 모든 GPON ONU와 하위 호환됩니다.”

ODN 상호운용성은 프로토콜 상호호환성을 의미하지 않습니다. GPON ONU는 GPON을 지원하는 채널이 필요합니다.

“예전 1:64 비율로도 잘 됐으니, 예산은 문제없다”

새로운 광학 특성, 공존 손실, 파장 의존성 광섬유 손실 및 설계 여유치를 재계산해야 합니다.

“녹색 SC 커넥터는 전체 경로가 올바르다는 것을 의미합니다.”

커넥터 색상만으로는 모든 정보를 파악할 수 없습니다. APC/UPC 연마 상태, 어댑터 유형, 상태 및 모든 숨겨진 연결부를 확인하십시오.

“O5 또는 ”등록됨’은 업그레이드가 완료되었음을 의미합니다.”

등록만으로는 가입자의 VLAN, 인터넷 접속, IPv6, 음성 서비스, IPTV 또는 예상 처리량을 보장하지 않습니다.

최종 답변

XGS-PON으로 업그레이드할 때, 필요한 모든 파장 대역에 대해 정확한 스플리터가 지정되어 있고 전체 경로가 새로운 광 예산 검토를 통과한 경우, 기존 GPON 스플리터를 재사용할 수 있는 경우가 많습니다.

“GPON”이라는 용어만으로는, 또는 물리적 커넥터 호환성만으로는 재사용을 승인해서는 안 됩니다. 다음 사항을 확인하십시오:

스플리터의 파장 범위 및 최대 삽입 손실
분할 비율, 계단식 단계 및 가장 약한 출력
공존 요소 또는 콤보 PON 아키텍처
모든 수동 소자 및 커넥터 전환부
상류 및 하류 광 예산을 분리
올바른 GPON 또는 XGS-PON ONU 유형 및 프로비저닝
실시간 네트워크 측정 및 서비스 검증

LuLeey에 마이그레이션 또는 스플리터 추천을 요청할 때는 현재 사용 중인 OLT 및 ONU 모델, 스플리터 부품 번호 및 스테이지 수, 커넥터 연마 상태, 경로 길이, 측정된 광 출력, 계획된 공존 방식, 목표 분할 비율 및 제안된 XGS-PON 광 클래스를 함께 제공해 주십시오.
