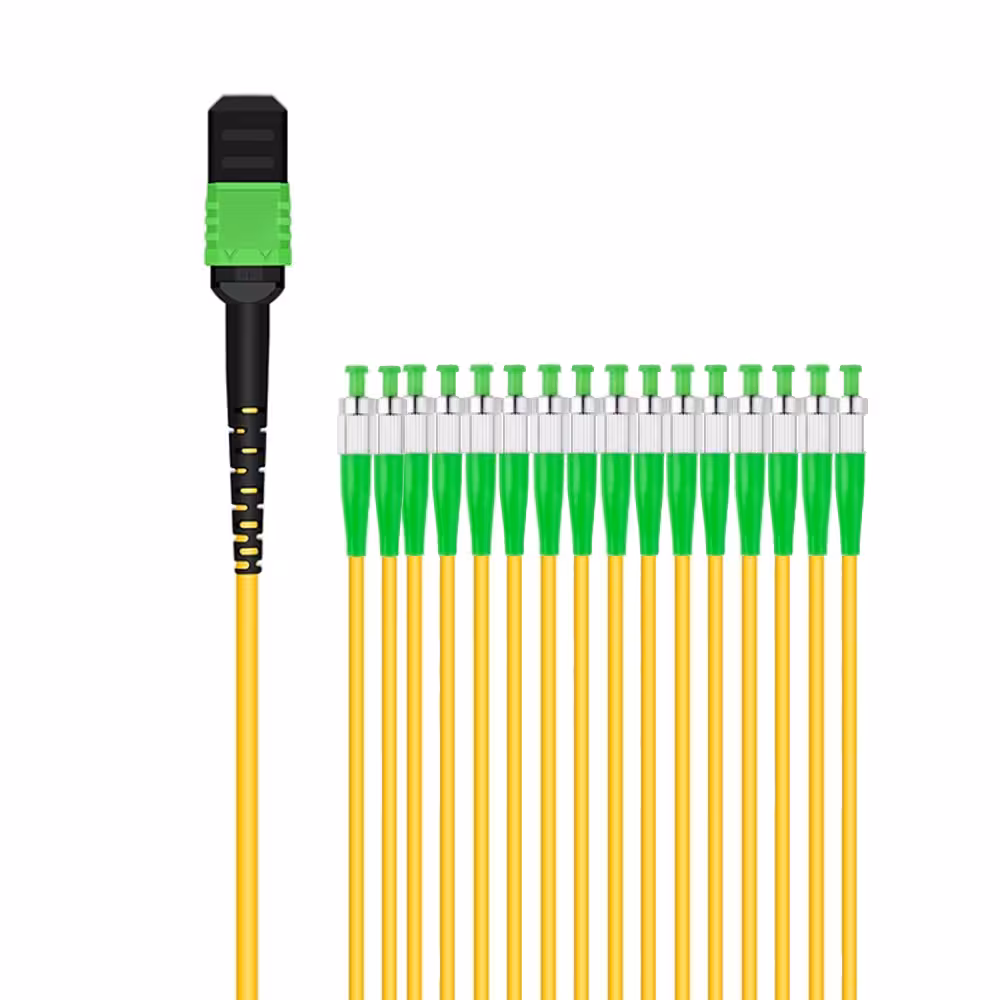

MPO-FC APC 케이블, 16섬유 OS2 단일 모드 브레이크아웃 케이블

그리고 MPO-FC APC 케이블 이 제품은 1개의 고밀도 MPO/MTP 연결을 16개의 개별 FC/APC 단방향 광섬유 연결로 변환하도록 설계된 16가닥 OS2 단일 모드 브레이크아웃 어셈블리입니다.

한쪽 끝에는 16가닥 MPO/MTP 커넥터가 사용되며, 분기 측에는 번호가 매겨진 16개의 FC/APC 커넥터가 제공됩니다. 이를 통해 하나의 소형 MPO 백본을 통해 여러 개의 단일 모드 광섬유 채널을 전송한 다음, 광 분배 프레임, 시험 장비, 통신 시스템 또는 기타 광섬유 장치에서 개별 FC/APC 인터페이스로 분배할 수 있습니다.

FC/APC 커넥터는 광학 역반사를 줄이기 위해 각진 물리적 접촉 단면을 사용합니다. 또한 나사식 결합 구조를 통해 기계적으로 안정적인 연결을 제공하므로, 반사에 민감한 광학 시스템, 실험실 장비, 통신 인프라 및 안정적인 커넥터 결합이 중요한 응용 분야에서 특히 유용합니다.

16섬유 분기 설계는 필요한 개별 백본 케이블의 수를 줄여주며, 고밀도 광 분배 시스템에서 케이블 정리를 개선하는 데 도움이 됩니다.

MPO/MTP 단자는 결합 인터페이스에 따라 수형 또는 암형으로 구성할 수 있으며, APC 또는 UPC 연마 처리로 제작 가능합니다. 타입 A, 타입 B 및 타입 C 매핑 옵션을 선택할 수 있습니다.

MPO의 성별, 폴리싱 유형 및 광섬유 매핑은 호환성에 직접적인 영향을 미치므로, 주문 전에 필요한 사양을 반드시 확인해야 합니다.

주요 기능

• 16-파이버 MPO/MTP-FC/APC 분배형 설계
• MPO/MTP 커넥터 1개에서 FC/APC 심플렉스 커넥터 16개로 연결
• OS2 단일 모드 광섬유
• 낮은 삽입 손실로 안정적인 광학 성능 보장
• 고반사손실 FC/APC 인터페이스
• 안정적인 기계적 결합을 위한 나사식 FC 커넥터
• MPO/MTP 수콕 또는 암콕 옵션
• MPO/MTP APC 또는 UPC 연마 옵션
• A형, B형 및 C형 광섬유 매핑 옵션
• 1310nm 및 1550nm 파장에서 공장 테스트를 거쳤습니다.
• 구조용 섬유 시공에 적합한 높은 인장 강도
• 통신, 광학 테스트 및 배선 시스템에 적합합니다.
• 원하는 길이의 케이블을 맞춤 제작해 드립니다

애플리케이션

• 광 분배 프레임
• 통신 광섬유 배선
• 본사 광케이블 배선
• 광학 시험 장비
• OTDR 및 광학 측정 시스템
• CATV 광학 시스템
• 광섬유 연구소
• 단일 모드 백본 분배
• 장비실 광케이블 배선
• 광학 모니터링 시스템
• 산업용 광통신
• 고밀도 광섬유 관리

기술 사양

왜 FC/APC 커넥터를 사용해야 할까요?

FC/APC 커넥터는 낮은 광학 후방 반사율과 나사식 기계적 결합 시스템을 결합한 제품입니다.

APC 연마된 광섬유 단면은 표준 UPC 인터페이스에 비해 반사 광출력을 줄이는 데 도움이 되며, 나사산이 있는 FC 커넥터는 우발적인 움직임에도 견디는 안정적인 연결을 제공합니다.

이러한 특성 덕분에 FC/APC는 반사 제어 및 연결 안정성이 중요한 광학 시험 장비, 통신 장비, CATV 시스템, 실험실 측정 시스템 및 기타 단일 모드 광 링크와 같은 응용 분야에 적합합니다.

FC/APC는 항상 호환되는 다른 APC 인터페이스에 연결되어야 합니다.

FC/APC 커넥터와 FC/UPC 커넥터를 직접 연결하지 마십시오.

왜 16가닥 MPO 브레이크아웃 케이블을 사용해야 할까요?

16가닥 MPO 브레이크아웃 케이블을 사용하면 하나의 소형 MPO/MTP 백본 연결부를 통해 16개의 개별 광섬유를 전송할 수 있습니다.

16개의 개별적인 장거리 광섬유 패치 코드를 랙, 캐비닛 또는 케이블 트레이를 통해 연결하는 대신, MPO 백본을 통해 16개의 광섬유를 모두 필요한 분배 지점까지 연결한 다음, 개별 FC/APC 인터페이스로 분리할 수 있습니다.

이를 통해 다음과 같은 몇 가지 실질적인 이점이 있습니다:

• 백본 케이블의 혼잡도 감소
• 더 깨끗한 광 분배 프레임
• 더 빠른 다중 광섬유 설치
• 케이블 식별이 더 쉬워집니다
• 섬유 배열 개선
• 더 높은 섬유 밀도
• 간편한 유지보수 및 교체

이 설계는 여러 개의 FC/APC 포트를 하나의 고밀도 MPO 광섬유 인프라에 연결해야 할 때 특히 유용합니다.

MPO 성별 및 폴란드 선수 선발

MPO/MTP 커넥터는 연결된 장비나 패치 패널에서 사용하는 결합 인터페이스와 일치해야 합니다.

사용 가능한 구성은 다음과 같습니다:

MPO/MTP 암형 APC

MPO/MTP 암형 UPC

MPO/MTP 수컷 APC

MPO/MTP 수컷 UPC

수형 MPO/MTP 커넥터에는 가이드 핀이 포함되어 있는 반면, 암형 커넥터에는 포함되어 있지 않습니다.

도킹 연결에는 일반적으로 핀이 있는 커넥터 하나와 핀이 없는 커넥터 하나가 필요합니다.

폴리싱 유형도 결합 인터페이스와 일치해야 합니다.

MPO/APC는 MPO/APC와 연결해야 합니다.

MPO/UPC는 MPO/UPC와 결합해야 합니다.

APC 및 UPC MPO 인터페이스를 직접 연결하지 마십시오.

광섬유 매핑 및 MPO 유형

A형, B형 및 C형 구성이 제공됩니다.

MPO-FC 심플렉스 브레이크아웃 케이블의 경우, MPO 광섬유 위치와 FC1~FC16 커넥터 간의 정확한 채널 매핑이 중요합니다.

기존 MPO 백본에 이 케이블을 통합하려는 고객은 주문 전에 필요한 광섬유 매핑을 확인해야 합니다.

매핑 정보가 확인되지 않는 경우, 생산에 들어가기 전에 기존 배선도, MPO 인터페이스 사양 또는 장비 연결 정보를 제공해 주십시오.

OS2 단일 모드 광섬유

이 브레이크아웃 케이블은 단일 모드 광통신 및 분배 시스템에 사용되는 OS2 단일 모드 광섬유를 채택하고 있습니다.

OS2 광섬유는 호환되는 광학 장비와 함께 사용할 경우 장거리 광섬유 인프라에 적합합니다.

패시브 케이블 자체는 고정된 이더넷 또는 PON 데이터 전송 속도를 규정하지 않습니다.

실제 전송 거리와 지원되는 데이터 전송 속도는 광 트랜시버, 파장, 광 전력 예산 및 전체 링크 아키텍처에 따라 달라집니다.

공장 내 광학 검사

각 케이블 어셈블리는 출하 전에 광학 성능 테스트를 거칩니다.

삽입 손실 및 커넥터 성능을 검증하기 위해 1310nm 및 1550nm에서 테스트를 수행합니다.

발표된 광학적 한계는 다음과 같습니다:

MPO/MTP 삽입 손실: 최대 ≤0.70dB

FC 커넥터 삽입 손실: 최대 ≤0.30dB

FC/APC 반사손실: ≥60dB

개별 시험 보고서, 일련번호 식별 또는 특정 인수 기준이 필요한 프로젝트 주문의 경우, 생산에 들어가기 전에 필요한 서류 요건을 확인해 주십시오.

올바른 케이블을 선택하는 방법

주문을 진행하기 전에 다음 사항을 확인해 주십시오:

섬유 수: 16개의 섬유

섬유 유형: OS2 단일 모드

브레이크아웃 커넥터: 16 × FC/APC

MPO 성별: 남성 또는 여성

MPO 폴란드어: APC 또는 UPC

섬유 매핑: A형, B형 또는 C형

케이블 길이: 1m, 3m, 5m, 10m, 15m 또는 20m

MPO의 성별, 연마 방법 및 채널 매핑은 기존 장비 또는 광섬유 인프라와 일치해야 합니다.
