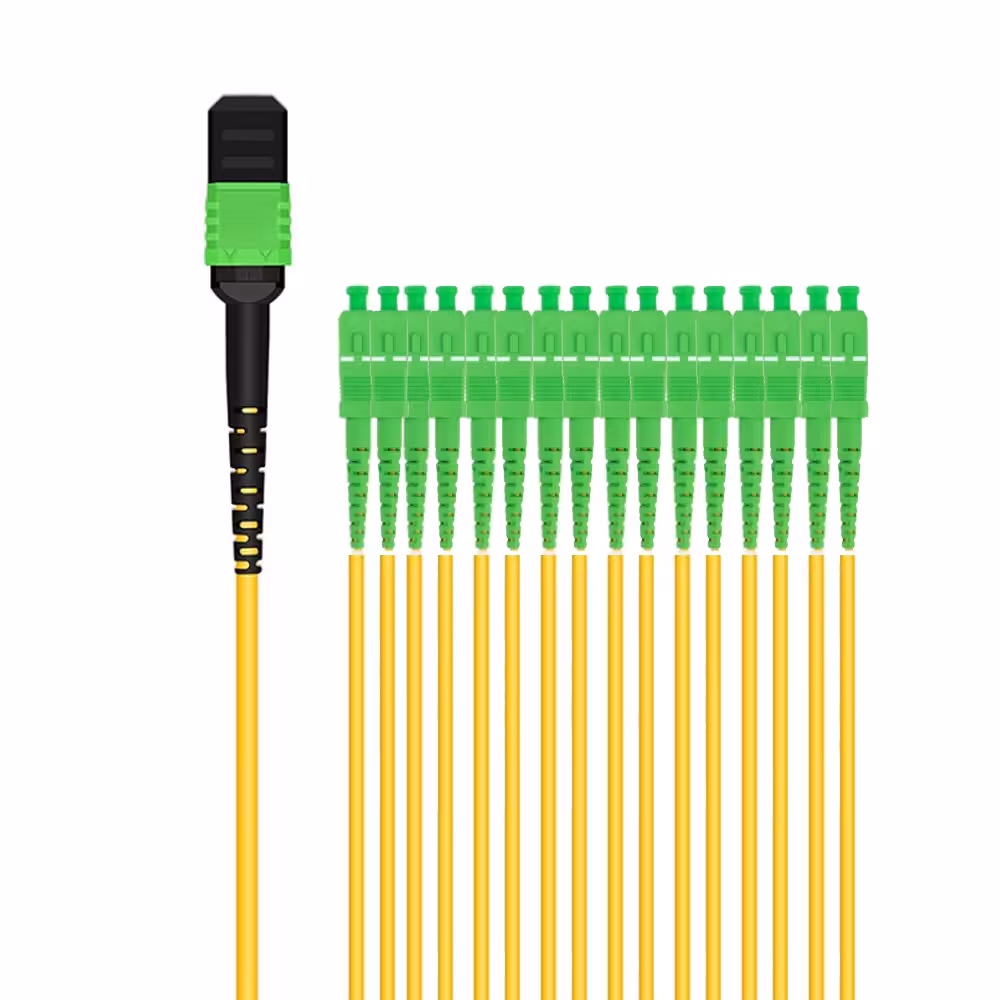

MPO-SC APC 케이블, 16가닥 OS2 단일 모드 브레이크아웃 케이블

제품 개요

그리고 MPO-SC APC 케이블 이 제품은 하나의 고밀도 MPO/MTP 인터페이스를 16개의 개별 SC/APC 광섬유 연결로 분배하도록 설계된 16가닥 OS2 단일 모드 브레이크아웃 케이블입니다.

한쪽 끝에는 16가닥 MPO/MTP 커넥터가 사용되며, 분기 측에는 16개의 SC/APC 심플렉스 커넥터가 제공됩니다. 이러한 구성을 통해 하나의 소형 MPO 백본 케이블을 통해 여러 개의 단일 모드 광섬유 채널을 전송한 다음, 장비, 패치 패널 또는 광 분배 프레임에서 개별 SC/APC 인터페이스로 분리할 수 있습니다.

SC/APC 커넥터는 각진 물리적 접촉 연마 방식을 채택하여 높은 반사 손실과 낮은 후방 반사율을 제공하므로, 이 케이블은 PON 네트워크, CATV 시스템, 통신 인프라, 광 분배 프레임 및 광섬유 테스트 시스템과 같이 반사에 민감한 단일 모드 응용 분야에 특히 적합합니다.

16개의 개별 장거리 패치 코드를 설치하는 것에 비해, 16-파이버 MPO 브레이크아웃 설계는 백본 케이블의 혼잡을 줄이고, 배선을 간소화하며, 광섬유 정리를 개선하는 데 도움이 됩니다.

커넥터 A는 결합 인터페이스에 따라 MPO/MTP 수형 또는 암형으로 구성할 수 있으며, APC 또는 UPC 연마 방식으로 처리할 수 있습니다. 다양한 케이블 설계에 맞춰 Type A, Type B 및 Type C 극성 옵션을 선택할 수 있습니다.

MPO의 성별, 연마 상태 및 극성이 호환성에 직접적인 영향을 미치므로, 주문 전에 커넥터 구성과 광섬유 매핑을 확인해야 합니다.

주요 기능

• 16가닥 고밀도 분기 설계
• 1개의 MPO/MTP 인터페이스에 16개의 SC/APC 커넥터
• OS2 단일 모드 광섬유
• 낮은 삽입 손실로 안정적인 광 전송 보장
• 저반사 단일 모드 용도를 위한 SC/APC 인터페이스
• MPO/MTP 수콕 및 암콕 옵션
• MPO/MTP APC 및 UPC 연마 옵션
• A형, B형 및 C형 극성 구성
• LSZH 저연무 무할로겐 피복
• 1310nm 및 1550nm 파장에서 공장 테스트를 거쳤습니다.
• 구조화된 케이블링 설치를 위한 높은 인장 강도
• 고밀도 통신 및 광섬유 배선 시스템에 적합합니다.

일반적인 애플리케이션

• 광 분배 프레임
• 통신 광섬유 배선
• GPON 및 XGS-PON 인프라
• CATV 광통신망
• 본사 광케이블 배선
• 장비실 배선
• 광섬유 패치 패널
• 단일 모드 백본 분배
• 광학 테스트 시스템
• 건물 간 광섬유 연결
• 고밀도 광섬유 관리
• MPO/MTP 백본 분기

기술 사양

커넥터 구성

주문하기 전에, 사용 중인 장비나 패치 패널에서 어떤 MPO/MTP 인터페이스가 사용되는지 확인하십시오.

커넥터 A 옵션

MPO/MTP 암형 APC
MPO/MTP 암형 UPC
MPO/MTP 수컷 APC
MPO/MTP 수컷 UPC

커넥터 B

16 × SC/APC 단방향

결합 부품에 특정 핀 배열이 필요한 경우, MPO/MTP 수형 및 암형 커넥터는 서로 호환되지 않습니다.

APC 및 UPC 연마 처리도 결합 인터페이스와 일치해야 합니다. MPO/APC 커넥터를 MPO/UPC 인터페이스에 직접 결합하지 마십시오.

MPO 극성 선택

이 케이블은 Type A, Type B 및 Type C 극성 구성으로 제공됩니다.

올바른 극성은 연결된 장비와 케이블링 시스템에서 요구하는 광섬유 매핑에 따라 달라집니다.

16섬유 분배 케이블의 경우, 고객은 주문 전에 필요한 MPO-SC 채널 매핑을 확인해야 하며, 특히 해당 케이블을 기존 MPO 백본에 통합할 때는 더욱 주의해야 합니다.

극성이나 광섬유 매핑을 알 수 없는 경우, 생산에 들어가기 전에 연결 도면이나 장비 인터페이스 정보를 제공해 주십시오.

왜 16가닥 MPO 브레이크아웃 케이블을 사용해야 할까요?

16-파이버 MPO 브레이크아웃 케이블은 16개의 개별 광섬유를 하나의 소형 MPO 백본 인터페이스로 결합합니다.

16개의 개별적인 장거리 광섬유 패치 코드를 랙, 캐비닛 또는 케이블 트레이를 통해 배선하는 대신, 하나의 MPO 케이블로 광섬유를 분배 지점까지 연결한 다음, 이를 16개의 개별 SC/APC 연결로 분기시킬 수 있습니다.

이를 통해 다음과 같은 몇 가지 실질적인 이점이 있습니다:

• 백본 케이블의 혼잡도 감소
• 세제 보관대 및 수납장 정리
• 더 빠른 다중 광섬유 설치
• 광섬유 식별 및 유지보수가 더 쉬워집니다
• 더 높은 섬유 밀도
• 간소화된 ODF 및 패치 패널 구축

이 설계는 다수의 SC/APC 인터페이스를 MPO 기반 백본에 연결해야 할 때 특히 유용합니다.

왜 SC/APC인가요?

SC/APC 커넥터는 광학 역반사를 줄이도록 설계된 각진 연마 단면을 사용합니다.

이러한 이유로 SC/APC는 다음과 같은 분야에서 널리 사용됩니다:

• GPON
• XGS-PON
• CATV
• FTTH 인프라
• 통신 광 분배
• 반사율에 민감한 광학 측정 시스템

SC/APC는 다른 APC 인터페이스에 연결해야 합니다. SC/UPC와 직접 연결해서는 안 됩니다.

OS2 단일 모드 광섬유

이 케이블은 단일 모드 광 인프라에 사용되는 OS2 단일 모드 광섬유를 사용합니다.

호환되는 광학 장비와 함께 사용할 경우, 백본 광섬유 분배 및 장거리 광 링크에 적합합니다.

실제 전송 거리와 데이터 전송 속도는 수동형 케이블 자체보다는 광 트랜시버, 파장, 광 전력 예산 및 전체 링크 설계에 따라 달라집니다.

공장 내 광학 검사

각 케이블 어셈블리는 출하 전에 광학 성능 테스트를 거칩니다.

삽입 손실 및 연결 품질을 확인하기 위해 1310nm 및 1550nm 파장에서 테스트를 수행합니다.

공개된 제한 사항에는 다음이 포함됩니다:

MPO/MTP 삽입 손실: 최대 ≤0.70dB

SC 커넥터 삽입 손실: 최대 ≤0.30dB

SC/APC 반사 손실: ≥60dB

개별 시험 결과가 필요한 프로젝트 주문의 경우, 주문하기 전에 시험 및 문서화 요건을 확인하시기 바랍니다.

올바른 구성을 선택하는 방법

주문을 진행하기 전에 다음 사항을 확인해 주세요:

섬유 수: 16개의 섬유

섬유 유형: OS2 단일 모드

커넥터 B: 16 × SC/APC

MPO 성별: 남성 또는 여성

MPO 폴란드어: APC 또는 UPC

극성: A형, B형 또는 C형

케이블 길이: 1m 표준 길이 또는 맞춤형 길이

올바른 MPO 형상, 연마 상태 및 극성을 선택하는 것은 이러한 매개변수가 기존 MPO/MTP 인터페이스와 일치해야 하기 때문에 중요합니다.
