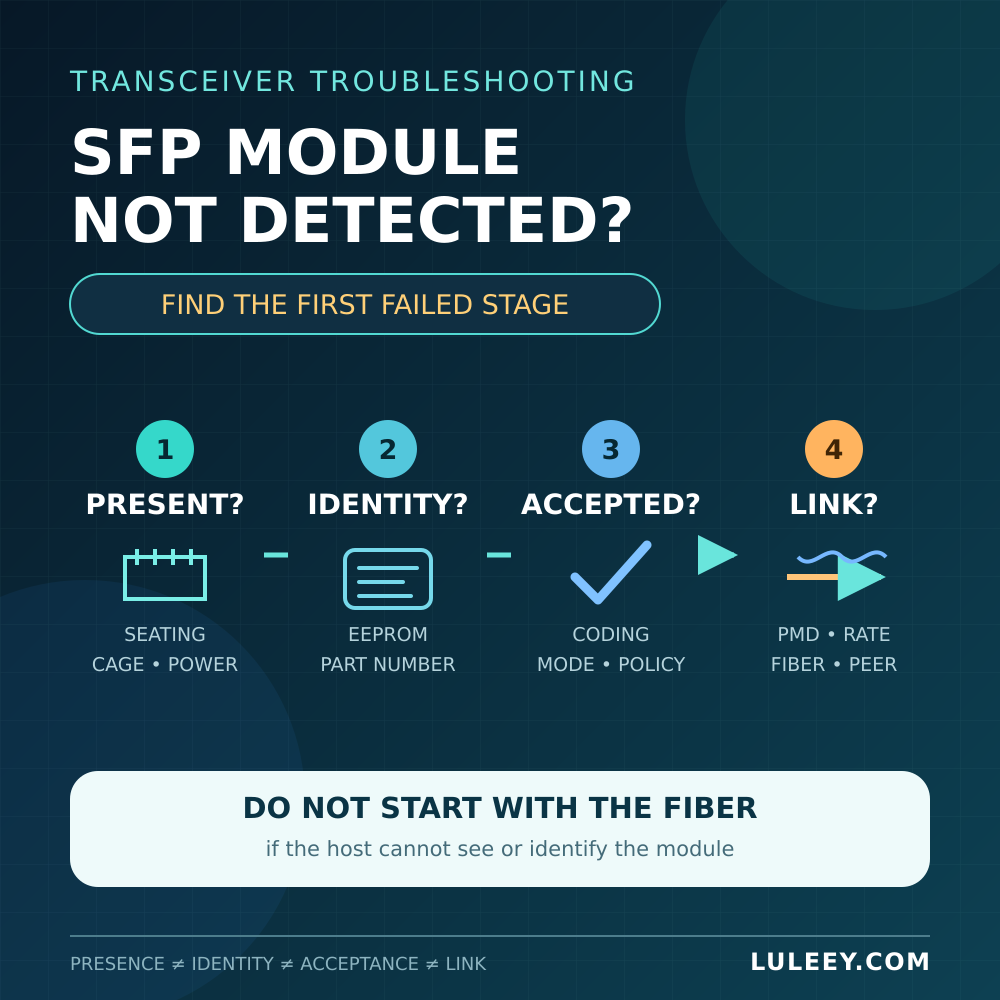

SFP 모듈이 감지되지 않나요? 안전한 문제 해결 가이드

진행자가 제시한 정확한 증거부터 시작하세요.

호스트 관찰	조사할 첫 번째 단계	이것이 증명하지 못하는 것
삽입 이벤트가 없거나, 또는 `모듈 미설치`	시트, 케이지 접점, 재실 감지, 포트 전원, 호스트 드라이버	오염된 광 커넥터로 인해 감지 오류가 발생했습니다.
모듈은 존재하지만 식별자를 읽을 수 없음	직렬 관리 경로, 모듈 메모리, 전원, 드라이버 또는 버스 액세스	광 송신기 또는 수신기에 결함이 있습니다.
제조사명과 부품 번호는 표시되지만, 호스트에서 ‘지원되지 않음’이라고 표시되거나 포트가 비활성화됩니다.	지원 정책, 모듈 코딩, 펌웨어, 전력 등급 및 포트 모드	해당 모듈이 물리적으로 존재하지 않습니다.
모듈 ID는 표시되고 인정되지만, 링크는 비활성화된 상태로 유지됩니다.	PMD, 전송률, FEC, 광섬유, 극성, 파장, 수신 전력 및 원격 단말	탐지 실패
링크는 연결되어 있지만 트래픽 전송에 실패합니다.	카운터, VLAN, 포워딩, IP 서비스 및 처리량 제한	모듈이 감지되지 않았습니다.

현재 SNIA SFF-8419 사양 모듈 미장착, 2선식 관리 인터페이스, 전원, 송신기 제어 및 광학 상태에 대해 각각 별도의 SFP 접점을 할당합니다. 이러한 기능들은 서로 관련이 있지만, 하나의 테스트는 아닙니다.

1. 호스트가 삽입을 인지하는지 확인하십시오.

생산 장비를 조작하기 전에 초기 상태를 기록해 두십시오. 호스트 모델, 포트 번호, 펌웨어 또는 드라이버 버전, 포트 구성, 모듈 라벨 및 정확한 오류 메시지를 기록해 두십시오. 모듈을 삽입하거나 제거할 때 오류 메시지가 변경되는지 여부를 확인하십시오.

승인된 유지보수 기간 동안:

호스트의 핫 플러그 또는 전원 차단 절차를 따르십시오.
모듈을 분리하고, 케이지와 모듈 가장자리에 눈에 띄는 손상 흔적이 있는지 확인한 후, 무리하게 밀어 넣지 말고 완전히 다시 장착하십시오.
래치가 제대로 닫히는지, 그리고 모듈이 먼지 방지 캡, 케이블 부트 또는 인접한 하드웨어에 의해 막히지 않았는지 확인하십시오.
호스트에 기록된 초기화 간격이 지나기를 기다린 후, 새로운 이벤트 또는 상태 정보를 수집하십시오.

모듈 존재 감지 접점을 프로브로 측정하거나, 단락시키거나, 개조하지 마십시오. SFF-8419에서는 다음과 같이 정의하고 있습니다. Mod_ABS 모듈이 없는 것을 나타내는 호스트 표시로 나타납니다. 따라서 케이지 접점이 휘어졌거나, 장착이 불완전하거나, 포트 전원이 공급되지 않거나, 호스트 측에 문제가 있는 경우, 광 경로가 영향을 미치기 전에 정상적인 존재 표시가 나타나지 않을 수 있습니다.

절차상 교차 테스트가 가능한 경우, 한 번에 하나의 항목만 변경하십시오. 문제가 의심되는 케이지에서 호스트가 지원하는 정상 작동이 확인된 모듈을 먼저 테스트한 다음, 다른 정상 작동이 확인된 호환 가능한 케이지에서 대상 모듈을 테스트해 보십시오. 올바른 전기적 모드와 전원 사양을 갖춘 모듈을 사용해야 하며, 단순히 “맞는다”는 이유만으로는 충분한 대조군으로 간주할 수 없습니다.

2. 호스트가 모듈 식별자를 읽을 수 있는지 확인

존재가 감지되면, 호스트가 모듈의 관리 메모리를 읽을 수 있는지 확인합니다. SFF-8419는 2선식 직렬 인터페이스를 정의하고 있는 반면, SNIA SFF-8472 SFP 계열 모듈에 대한 물리적 식별자, 공급업체명, 공급업체 OUI, 부품 번호, 개정판, 일련번호 및 날짜 코드 등의 항목을 정의합니다.

호스트가 타당한 공급업체와 부품 번호를 표시한다면, 이는 단순한 모듈 부재 단계를 넘어선 것입니다. 그렇다고 해도 고속 전기 인터페이스, 광학 PMD 또는 링크 파트너 간의 호환성이 보장된다는 증거는 되지 않습니다.

접속이 보고되었으나 신원 확인에 실패한 경우, 다음 사항을 조사하십시오:

케이지의 안정적인 전력 공급 및 호스트의 포트 전원 상태
모듈 장착 및 접촉 상태
관리 인터페이스에 대한 호스트 드라이버 및 펌웨어 지원
해당 케이지에서 다른 지원 모듈을 읽을 수 있는지 여부
대상 모듈을 호환되는 다른 호스트에서 읽을 수 있는지 여부
호스트 로그에서 반복적으로 발생하는 버스 오류 또는 체크섬 오류

리눅스에서 커널의 ethtool netlink 설명서 트랜시버 매개변수 및 모듈 EEPROM 데이터에 대한 요청을 정의합니다. 사용자 공간 도구는 드라이버와 하드웨어가 성공적으로 노출한 바이트만 수신할 수 있습니다. 따라서 읽기 명령이 실패했다고 해서 모듈 메모리에 문제가 있다는 증거가 되는 것은 아닙니다. NIC 드라이버나 플랫폼에서 해당 액세스 경로를 구현하지 않았을 수도 있습니다.

지원되지 않는 경고 메시지가 사라지게 하기 위해 모듈 식별 데이터를 임의로 수정해서는 안 됩니다. 코드를 변경한다고 해서 누락된 호스트 SerDes 모드, 포트 전력, 열 용량 또는 펌웨어 지원 기능이 추가되는 것은 아니며, 오히려 추후 진단 작업을 어렵게 만듭니다.

3. “지원되지 않음”과 “감지되지 않음”을 구분하기”

호스트가 모듈의 제조사, 부품 번호 또는 일련번호를 표시할 수 있다면, 해당 모듈은 진정한 의미에서 ‘보이지 않는’ 것이 아닙니다. 한 지원되지 않는 트랜시버 이러한 메시지가 나타나면 일반적으로 호스트 정책 및 호환성 문제로 조사 범위가 확대됩니다.

단순히 브랜드나 쉘만 확인하지 말고, 정확한 조합을 확인하세요:

호스트 모델, 라인 카드 또는 NIC 리비전, 포트 번호
호스트 ASIC 또는 PHY 및 지원되는 SerDes 모드
펌웨어, 운영 체제 및 드라이버 버전
모듈 부품 번호, 하드웨어 릴리스 및 EEPROM 코딩
필요한 전력 및 허용 작동 온도
구성된 포트 모드, 실제 전송 속도 및 필요한 FEC
호스트 공급업체의 지원 모듈 및 소프트웨어 릴리스 노트

일부 플랫폼은 경고를 표시하되 계속 작동하는 반면, 다른 플랫폼은 송신기를 비활성화하거나 해당 포트를 완전히 차단하기도 합니다. 특정 동작이 모든 호스트에 동일하게 적용된다고 가정해서는 안 됩니다. 호스트의 보호 기능이나 지원 정책을 우회하기 위해 고안된 검증되지 않은 명령어 대신, 문서화되고 승인된 설정만 사용하십시오.

펌웨어는 지원 모듈 목록이나 드라이버 동작을 변경할 수 있지만, 업데이트는 무해한 초기 테스트가 아닙니다. 기존 증거 자료를 확보하고, 릴리스 노트를 숙지하며, 변경 관리 절차를 따르고, 복구 경로를 마련해 두십시오.

4. 전원, 온도 및 포트 모드 확인

케이지는 호스트의 제한 범위 내에서 모듈에 전원을 공급해야 합니다. 이는 특히 일부 구리 모듈이나 ONU 스틱과 같이, 단순한 단거리 광 트랜시버보다 전자 부품이 더 많거나 발열량이 더 큰 모듈의 경우 더욱 중요합니다.

케이지를 활성화하기 전에 호스트가 모듈 전력을 제한하거나, 과열된 포트를 비활성화하거나, 특정 모드를 요구하는지 확인하십시오. LuLeey의 SFP 온도 가이드 케이스 온도, 내부 DDM 온도, 공기 흐름 및 정확한 정격 범위를 별도로 관리해야 하는 이유를 설명합니다.

그리고 SFP, SFP+ 또는 SFP28 라벨은 폼 팩터 계열을 나타낼 뿐, 완전한 호환성 여부를 결정하는 것은 아닙니다. 물리적 장착 적합성, 관리 접근성, 호스트 SerDes 모드, 설정되거나 협상된 전송 속도, 사용 가능한 처리량은 각각 별도로 확인해야 할 사항입니다.

2.5G PON ONU 스틱의 경우에도 동일한 규칙이 적용됩니다. 1G 또는 10G SFP+ 포트는 스틱과 호스트 모두 호환되는 1G 호스트 모드를 지원하는 경우에만 스틱을 1G 속도로 연결할 수 있습니다. 일부 SFP+ 포트는 적절한 칩셋이나 PHY, 펌웨어 또는 드라이버, 포트 설정, 모듈 코딩 및 스틱 호스트 모드가 모두 갖춰져야만 2.5G를 지원할 수 있습니다. 단순히 감지된다고 해서 PON 등록이나 인터넷 서비스가 보장되는 것은 아닙니다.

10G SFP+와 2.5G 구리 케이블이 혼합된 설계의 경우, LuLeey의 10G SFP+와 2.5G RJ45 호환성 가이드 호스트 포트, 모듈 칩셋, 전송 속도 일치, 전력 및 온도가 모두 개별적으로 점검되어야 하는 이유를 보여줍니다.

5. 감지된 후에만 광 링크 문제를 해결하십시오.

호스트가 모듈을 읽고 수락했지만 링크가 없다고 보고하는 경우, 오류 도메인이 변경된 것입니다. 이제 다음을 확인하십시오:

양쪽 끝단에서 동일한 이더넷 PMD 및 지원 속도
필수 FEC, 자동 협상 및 포트 모드 설정
정밀 광학 장치에 명시된 대로 단일모드 또는 다중모드 광섬유
커넥터 계열 및 마감 처리; APC와 UPC를 서로 연결하지 마십시오
TX-RX 쌍극성 또는 올바른 상보형 BiDi 쌍
각 방향별 파장 및 송신기-수신기 간 전력 범위
원격 송신기 상태, 원격 호스트 지원 및 링크 경보

DDM 판독값은 해당 모듈과 호스트가 이를 노출한 후에야 유용합니다. 모든 모듈이 DDM을 제공하는 것은 아니며, 온도나 RX 전력 값을 읽을 수 있다고 해서 상호 운용성이 보장되는 것은 아닙니다. LuLeey의 DDM/DOM 현장 안내서 일반적인 항목과 그 한계를 설명합니다.

호스트가 여전히 “~”라고 말하고 있을 때는 섬유 세척을 반복해서 시작하지 마십시오. 모듈 미설치. 청소는 광 경로 내의 오염 문제를 해결할 수는 있지만, 케이지-프레즌스 접점, 관리 버스 또는 누락된 드라이버 문제는 해결할 수 없습니다.

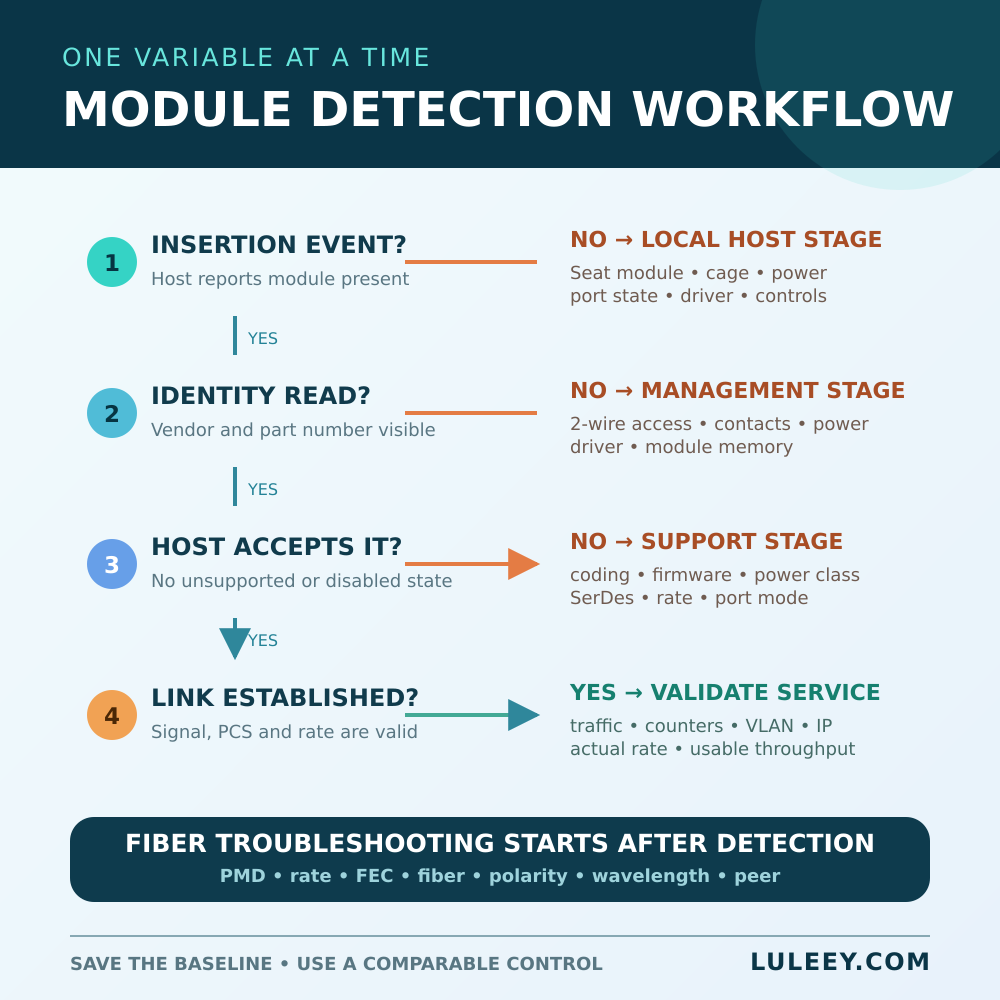

제어된 격리 행렬

이 매트릭스를 유지보수 기간 동안 사용하되, 테스트당 하나의 통제된 변경 사항만 적용하십시오.

통제된 결과	더 강력한 다음 가설	아직 입증되지 않았다
한 케이지에서 지원되는 모듈이 감지되지 않았습니다.	케이지, 포트 전원, 포트 구성, 드라이버 또는 호스트 하드웨어	테스트를 거친 모든 모듈에 결함이 있습니다
호환되는 여러 호스트에서 대상 모듈을 읽을 수 없으나, 제어 기능은 정상적으로 작동합니다.	대상 모듈의 접점, 전원 동작 또는 관리 메모리	그 원인은 광 송신기에 있다
대상 ID는 모든 곳에서 읽을 수 있지만, 한 호스트에서만 이를 거부합니다.	호스트 지원 정책, 코딩, 펌웨어, 전원 또는 포트 모드	케이지가 모듈을 감지할 수 없습니다
Target이 허용되며, 다른 동일한 설정에서도 링크가 작동합니다.	원본 호스트 모드, 광섬유 경로, 피어 또는 로컬 환경	모든 포트와의 범용 호환성
ID는 정상적으로 읽히고 승인되었으나, 양쪽 끝에서 모두 연결이 끊겨 있습니다.	광학 PMD, 전송 속도, FEC, 광섬유, 극성, 전력 또는 피어 상태	탐지가 문제입니다
