Uma porta SFP+ de 10G pode ser conectada a uma porta RJ45 de 2,5G?

Sim — um 10G SFP+ Porta: Conectar a 2,5G RJ45 A conexão pode funcionar quando o transceptor de cobre suporta 2.5GBASE-T no lado RJ45 e a correspondência de taxa no lado do host. Não se trata de um recurso universal de todos os módulos de cobre de 10G ou de todas as portas SFP+.

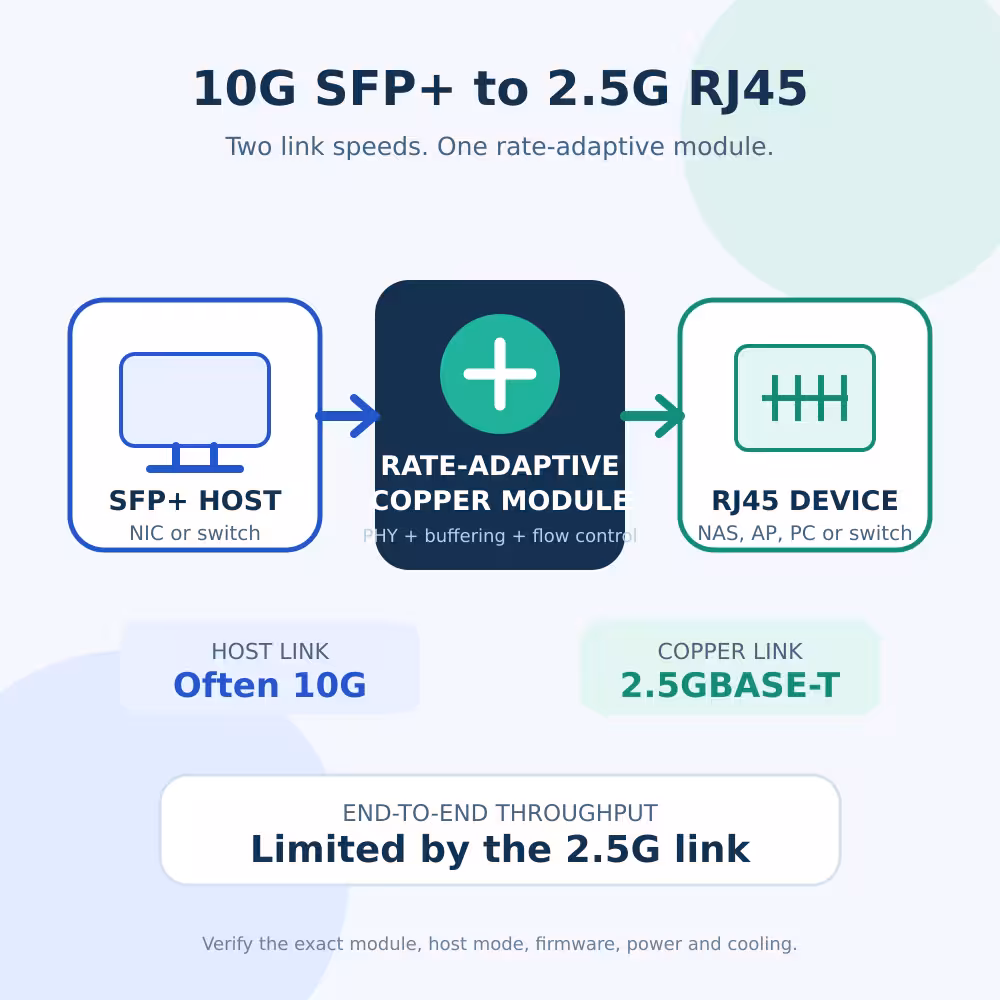

O link SFP+ do host pode permanecer em 10G enquanto o link RJ45 é negociado a 2,5G. O módulo fica entre os dois, armazenando o tráfego em buffer e gerenciando a diferença de taxa. Portanto, seu sistema operacional pode exibir um link SFP+ de 10G, mesmo que o tráfego de ponta a ponta seja limitado pela conexão de cobre de 2,5G.

Os dois lados podem funcionar em velocidades diferentes

Um transceptor SFP+ de cobre é mais do que um simples adaptador passivo. Dentro do módulo, há um PHY de Ethernet que conecta dois links distintos:

Link	Exemplo de velocidade	O que ele conecta
Time da casa	10G	NIC ou compartimento SFP+ do switch para o módulo
Lado de cobre	2.5GBASE-T	Porta RJ45 do módulo para o dispositivo de 2,5 GbE
Caminho de ponta a ponta	Até 2,5G	Limitado pela conexão mais lenta

Imagine um servidor com uma placa de rede SFP+ exclusiva para 10G e um NAS com uma porta RJ45 de 2,5 GbE. Um módulo adequado pode manter um link de 10G no lado do host e negociar o padrão 2.5GBASE-T com o NAS. O módulo, então, realiza a correspondência de taxa entre os dois lados.

Isso é diferente de solicitar que a própria placa de rede (NIC) opere seu SerDes SFP+ a 2,5G. Se o host pode alternar diretamente para um modo SerDes de 2,5G é uma questão à parte, específica de cada modelo.

Como funciona a adaptação de velocidade entre 10G SFP+ e 2,5G RJ45

Quando o tráfego é transmitido do dispositivo de 2,5G para o host de 10G, o link mais rápido do host normalmente consegue esvaziar rapidamente o buffer de recepção do módulo.

A direção mais difícil é do host de 10G em direção ao dispositivo de 2,5G. O host pode enviar dados mais rapidamente do que o lado de cobre consegue transmiti-los.

Um PHY com correspondência de taxa utiliza buffer e controle de fluxo para lidar com essa incompatibilidade. A Marvell informa que seu PHY CUX3610 suporta a correspondência de taxa XFI para as taxas de cobre de 5G, 2,5G, 1G, 100M e 10M, com controle de fluxo na banda. Ela também lista as interfaces de host XFI, USXGMII, 5GBASE-R, 2,5GBASE-X e SGMII.

Essas capacidades explicam como um módulo projetado adequadamente pode oferecer suporte a vários modos de conexão. Elas não garantem que todo módulo finalizado disponibilize todos os modos em todos os hosts.

Se o host enviar continuamente cerca de 10 Gbps para um receptor de 2,5 Gbps, nenhum buffer finito será capaz de absorver essa diferença indefinidamente. O gerenciamento de pausas na Ethernet, o comportamento do driver e os padrões de tráfego são fatores importantes. Sem um controle de fluxo eficaz ou um controle de congestionamento em camadas superiores, podem ocorrer perdas de pacotes em situações de sobrescrita prolongada.

Por que seu sistema pode indicar 10G

Pode ser normal que os dois terminais apresentem taxas diferentes:

• O servidor ou switch informa 10G porque essa é a ligação dele ao módulo.
• O dispositivo RJ45 informa 2.5G porque essa é a sua conexão de cobre negociada.
• Um teste de taxa de transferência atinge menos de 2,5 Gbps porque a Ethernet, o IP, o TCP e a sobrecarga do sistema de teste reduzem a taxa de transferência útil da carga útil.

O fato de o host apresentar um status de 10G não significa que o caminho de ponta a ponta tenha uma velocidade de 10 Gbps. Verifique ambos os pontos finais e meça o tráfego nas duas direções.

Será que todos os planos com tarifas variáveis 10GBase-T O módulo SFP+ funciona assim?

Não. “10G SFP+ de cobre” e até mesmo “multi-rate” não são informações suficientes.

Alguns módulos suportam um link fixo de 10G com o host, mesmo com taxas de transmissão mais baixas em cabos de cobre, por meio da adaptação interna de taxa. Outros exigem que o host altere a velocidade do SerDes. Alguns hosts rejeitam um módulo que, de outra forma, seria compatível devido à codificação da EEPROM, à política de firmware, aos limites de potência ou a restrições térmicas.

O chip específico também é importante. No LuLeey’s Página do módulo de cobre 10GBASE-T SFP+ para RJ45, as variantes CUX3610 e CUX3510 estão listadas para operação em 1,25G, 2,5G, 5G e 10G, enquanto a variante 88X3310 está listada apenas para 10G. As variantes não devem ser consideradas intercambiáveis.

Mesmo quando o chip PHY suporta o ajuste de taxa, o firmware do módulo final, o projeto da placa e a configuração da EEPROM continuam sendo importantes. O host deve aceitar o módulo e fornecer energia e resfriamento suficientes.

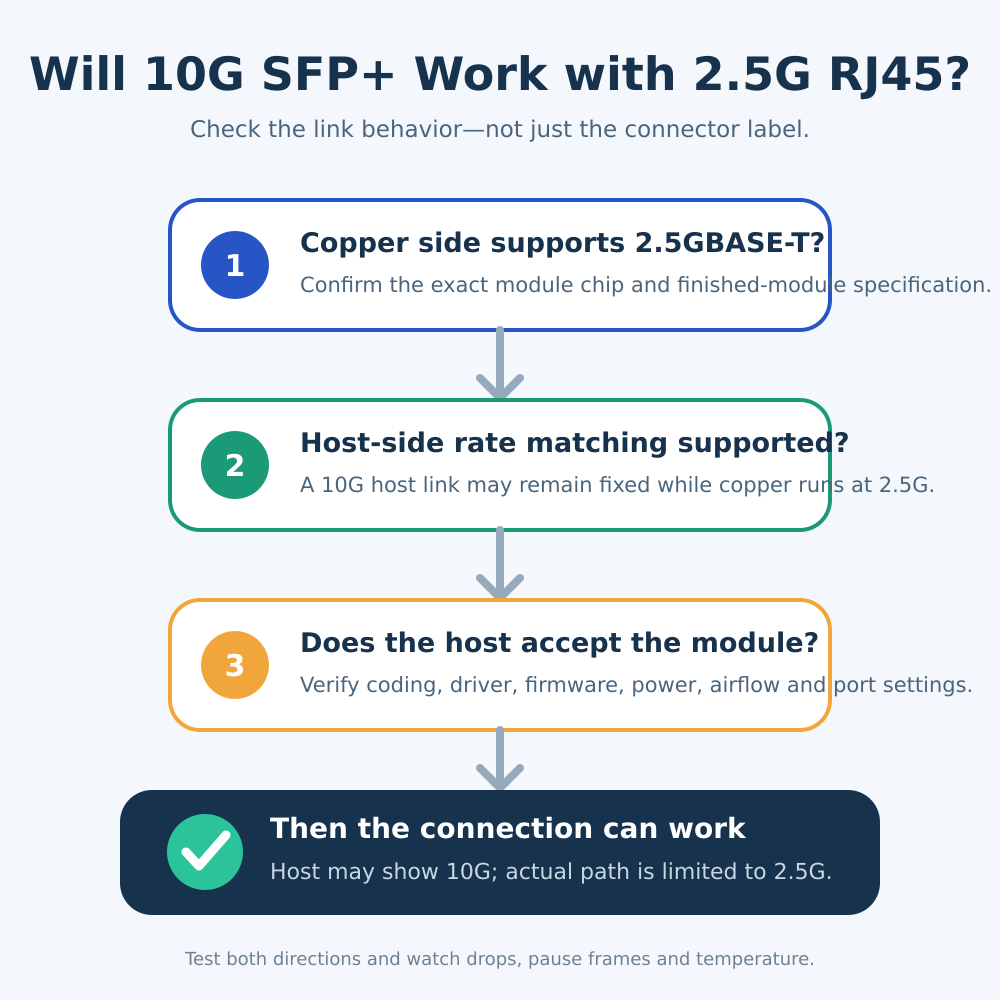

Verifique estes itens antes de comprar

1. Identifique o host exato

Registre o modelo da placa de rede ou do switch, a revisão do hardware, o firmware, o driver e a configuração da porta. Indicações como “placa de rede Intel 10G” ou “switch SFP+” não são específicas o suficiente.

2. Confirmar as taxas do lado do cobre

A especificação do módulo deve incluir explicitamente o 2.5GBASE-T. Um módulo que suporte apenas 10G e 1G não poderá estabelecer um link de cobre de 2,5G.

3. Confirme o comportamento do lado do host

Procure por expressões como Correspondência de taxas XFI, Host 10G com conexão de cobre multivelocidade, ou uma declaração de compatibilidade comprovada para o host específico.

Se o módulo exigir o modo 2.5GBASE-X ou outro modo de host de 2,5G, um host compatível apenas com 1G/10G pode não funcionar.

4. Verificar a codificação do módulo e a política do host

Alguns sistemas aceitam módulos genéricos; outros exigem codificação de fornecedores compatíveis ou exibem avisos. A aceitação da codificação é independente da capacidade elétrica do módulo.

5. Verifique a alimentação e a temperatura

Os módulos de cobre 10GBASE-T geralmente consomem mais energia e ficam mais quentes do que os módulos ópticos SFP+. Confirme:

• Cota de energia por gaiola
• Requisitos de fluxo de ar
• Temperatura ambiente compatível
• Restrições ao uso de portas adjacentes

6. Verifique o controle de fluxo

A correspondência de taxa pode depender do comportamento do quadro de pausa. Verifique a documentação do módulo e as configurações de controle de fluxo do host, em vez de presumir que uma única configuração universal funcionará em todos os casos.

7. Utilize cabos adequados

IEEE 802.3bz define os padrões 2.5GBASE-T e 5GBASE-T. Essas velocidades foram projetadas para aproveitar melhor o cabeamento de par trançado balanceado já instalado.

O estado do cabo, o comprimento, os painéis de conexão e o alcance especificado do módulo finalizado continuam sendo fatores importantes. Siga as especificações do módulo finalizado, em vez de utilizar o máximo teórico do chip PHY.

Como testar a conexão

1. Verifique a detecção do módulo. Verifique se o host detecta o transceptor sem exibir avisos de módulo não compatível ou de alimentação.
2. Leia as taxas de ambos os links. O host pode indicar 10G, enquanto o dispositivo RJ45 conectado indica 2,5G.
3. Teste as duas direções. Correr iperf3 do host para o peer e, em seguida, do peer para o host.
4. Fique atento aos contadores da interface. Verifique perdas de pacotes, quadros em pausa, erros de CRC, tentativas de reenvio e instabilidade de conexão.
5. Monitore a temperatura. Leia a temperatura do módulo, caso haja diagnósticos disponíveis, ou siga as orientações térmicas do fabricante do host.
6. Repita o procedimento após reiniciar o sistema. Verifique se a conexão é restabelecida corretamente após a reinicialização de ambos os terminais.

O resultado esperado não é “10G em todos os lugares”. É:

• Um link estável no lado do host
• Um link estável de cobre de 2,5 G
• Rendimento realista de aplicativos abaixo de 2,5 Gbps
• Não há aumento anormal nos contadores de erros

O que verificar se o link não abrir

O host não detecta o módulo

As possíveis causas incluem codificação não compatível, demanda excessiva de energia, firmware incompatível, uma porta desativada ou um gabinete danificado.

Verifique a política de transceptores do host e utilize apenas firmware aprovado para o dispositivo específico.

O host detecta o módulo, mas a conexão RJ45 permanece inativa

Confirme se a variante do módulo selecionada é compatível com 2.5GBASE-T. Experimente usar um cabo curto que você saiba que está em boas condições e verifique se o dispositivo de cobre conectado suporta a autonegociação e 2.5GbE.

O link funciona apenas a 1G

O módulo, o par, o canal do cabo ou a configuração podem estar operando em modo de fallback. Teste o par com outra porta 2,5 GbE comprovada e verifique a tabela de velocidades suportadas do módulo.

A conexão cai quando há carga

Verifique a temperatura, o fluxo de ar, os contadores de pausa, as perdas de pacotes e o orçamento de energia do host. Uma conexão estável em modo inativo não garante que a correspondência de taxa permanecerá estável sob tráfego contínuo.

Quando é preferível usar um conversor de mídia externo

Um conversor externo pode ser mais fácil de resfriar e pode apresentar indicadores de status mais claros. Ele também pode ser útil quando o host rejeita módulos SFP+ de cobre ou não consegue fornecer energia suficiente.

No entanto, ambas as interfaces ainda precisam ser verificadas. A LuLeey’s Conversor de mídia de 10G SFP+ para RJ45 apresenta uma porta RJ45 com várias velocidades e uma porta SFP+ de 10G/2,5G.

A compatibilidade ainda depende do módulo óptico instalado, do AOC ou do adaptador ONU, e do modo exato do host. Um conversor não elimina a necessidade de verificar ambos os links.

Resposta final

Uma porta SFP+ de 10G pode se conectar a um dispositivo RJ45 de 2,5G quando o módulo de cobre selecionado for compatível com 2.5GBASE-T e puder adaptar essa taxa de transmissão por cobre a um modo de host suportado pela placa de rede ou pelo switch.

O host pode permanecer conectado a 10G, enquanto o lado RJ45 negocia a 2,5G e limita a taxa de transferência útil.

Antes de fazer o pedido, forneça à LuLeey o modelo exato do host, a versão do firmware ou do driver, a variante do módulo, o comprimento do cabo e o modelo do conector RJ45 correspondente. Essas informações são mais úteis do que perguntar, de forma genérica, se “o SFP+ é compatível com 2,5G”.
