PoE por fibra óptica: como alimentar câmeras e pontos de acesso remotos

POE por meio de fibra óptica geralmente significa transmitir dados Ethernet por um link de fibra óptica e, em seguida, fornecer alimentação por Ethernet (PoE) por meio de um cabo de cobre na extremidade remota. Isso significa não significa que um SFP óptico comum transmite energia elétrica PoE pela fibra.

Essa distinção é importante ao conectar uma câmera em um portão, um ponto de acesso em um prédio independente ou vários dispositivos em uma sala de equipamentos remota. A fibra óptica pode resolver o problema da distância de transmissão de dados, mas não resolve o problema de alimentação.

Antes de comprar um conversor, responda a uma pergunta: O que vai alimentar o equipamento na extremidade oposta?

PoE por fibra óptica: Dois caminhos para planejar

Trace o trajeto dos dados e o trajeto da energia separadamente.

• Dados: switch do local principal → fibra óptica → equipamento Ethernet remoto → câmera ou AP.
• Potência: alimentação elétrica remota → equipamento compatível com PoE → cabo de cobre → câmera ou ponto de acesso.

As setas indicam a sequência de conexão; os dados da Ethernet trafegam nos dois sentidos. A energia elétrica do PoE flui da fonte de alimentação em direção ao dispositivo alimentado.

A fonte se chama PSE, ou equipamento de alimentação. A câmera ou o AP é o PD, ou dispositivo alimentado. O PoE do IEEE utiliza condutores de cobre; um link óptico Ethernet comum não transporta essa alimentação elétrica. O Visão geral do FOA PoE explica o fornecimento de energia midspan baseado em switch e o fornecimento de energia midspan independente.

Um switch PoE na sede não elimina a necessidade de alimentação remota simplesmente porque seu uplink utiliza fibra óptica.

Três projetos práticos de extremidade remota

As opções a seguir são opções genéricas de projeto e não significam que todos os conversores sejam compatíveis com PoE.

1. Um switch PoE com um uplink óptico

Utilize um switch com alimentação local cujas portas de cobre designadas forneçam a saída PoE necessária. Conecte seu uplink óptico ao local principal e, em seguida, conecte as câmeras ou os pontos de acesso às portas PoE do switch.

Essa é uma configuração útil quando vários dispositivos compartilham um único local remoto. Verifique separadamente os limites de cada porta, o orçamento total de potência e a capacidade de uplink.

2. A CONVERSOR DE MÍDIA com uma saída PoE PSE

Um conversor de mídia PoE adequado combina a conversão de dados de fibra para cobre com a injeção de energia em sua saída RJ45. Ele ainda precisa de uma fonte de alimentação.

Procure por uma indicação explícita Saída PoE/PSE especificação. “Alimentado por PoE”, “entrada PoE” ou “PD” podem, ao contrário, descrever como o conversor recebe sua própria energia. Essas designações não garantem que ele seja capaz de alimentar uma câmera.

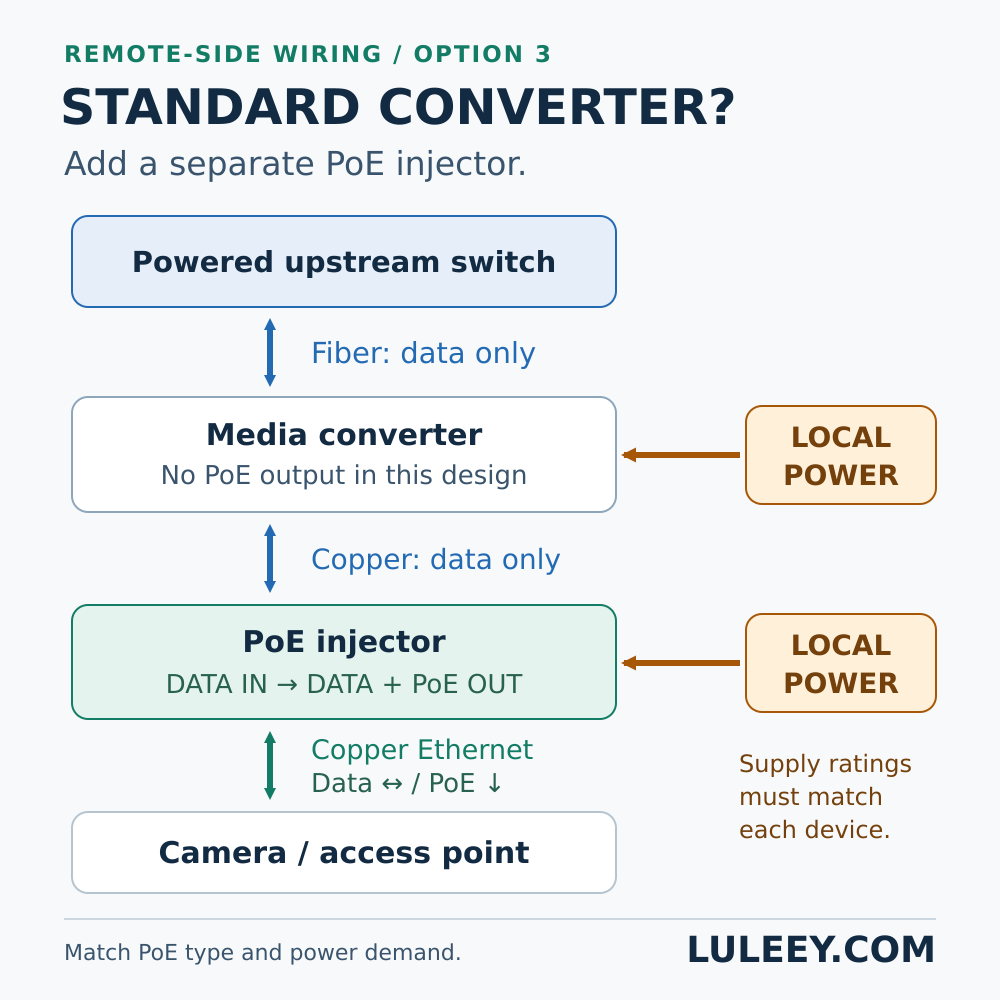

3. Um conversor de mídia comum, além de um injetor PoE

Se o conversor não tiver saída PoE, utilize esta sequência no lado remoto:

Fibra → conversor de mídia com alimentação → entrada de DADOS do injetor → saída de DADOS + PoE do injetor → câmera/AP compatível.

Alimente o conversor e o injetor de acordo com as especificações de entrada específicas de cada um. Não presuma que um único adaptador possa alimentar ambos com segurança.

O injetor deve atender aos requisitos de PoE do dispositivo e à taxa de transmissão de dados Ethernet pretendida. Verifique todo o canal de cobre que passa pelo injetor, incluindo os cabos de conexão; não presuma que a inserção de um injetor reinicie a margem de comprimento do cabo.

Verifique a alimentação antes de escolher o equipamento de fibra óptica

Utilize a ficha técnica exata da câmera ou do ponto de acesso (AP), e não apenas a menção “PoE”. Registre o tipo/classe IEEE exigido e a demanda máxima com os recursos relevantes ativados.

Por exemplo, a norma IEEE 802.3at Tipo 2 distingue 30 W no PSE de 25,5 W disponíveis no PD sob as condições especificadas. Uma “porta de 30 W” não significa que a câmera receberá 30 W. A Resumo técnico da Ethernet Alliance documenta essa distinção.

Para vários dispositivos, use o LuLeey’s Guia para cálculo do orçamento de energia PoE para verificar o orçamento compartilhado. Mantenha separados os watts de entrada da câmera, as alocações do comutador e os requisitos de alimentação do próprio comutador.

Não substitua um injetor que atenda às normas por uma fonte de alimentação PoE passiva não especificada. Se um dispositivo exigir uma configuração proprietária, verifique sua tensão, a disposição dos pinos e a fonte de alimentação aprovada diretamente com o fabricante.

Se não houver alimentação elétrica adequada no local remoto, resolva isso primeiro. Uma fonte de alimentação separada adequadamente projetada ou um sistema de bateria/energia solar pode ser uma opção, mas um conversor de fibra comum não gera energia elétrica a partir do sinal da rede. O cabo híbrido de fibra e energia utiliza condutores separados para a eletricidade; não se trata de PoE elétrico trafegando pela fibra de vidro.

Verifique a taxa de transmissão de dados, a compatibilidade óptica e a distância

A capacidade de alimentação e a capacidade de dados são independentes. Um dispositivo pode receber energia suficiente mesmo que sua conexão de rede continue lenta ou interrompida.

Para um canal de cobre convencional 100/1000BASE-T, o limite de projeto habitual é 100 m, incluindo cabos de conexão, sujeito às especificações do equipamento e do cabeamento. O trecho de fibra óptica possui seu próprio alcance e margem de perda; não aplique a distância de cobre a todo o trajeto nem considere uma indicação de distância de fibra óptica como uma classificação de capacidade de transmissão de energia.

Verifique ambas as extremidades ópticas: modo Ethernet, tipo de fibra, emparelhamento de transmissão/recepção, polimento do conector e limites operacionais do receptor. Para uma configuração baseada em SFP, verifique o encaixe físico, o modo SerDes do host, as taxas de enlace reais e a taxa de transferência utilizável. Verifique os modelos exatos do host e do módulo, o chipset/PHY do host, o firmware/driver, a codificação do módulo e as configurações da porta. A simples menção do nome SFP/SFP+ não garante a compatibilidade.

Para instalações ao ar livre, verifique o invólucro, a faixa de temperatura e a instalação elétrica aprovada. A resistência do cabo e as condições operacionais são importantes para o fornecimento de energia, já que o Tutorial prático sobre PoE do IEEE ilustra. Peça a um instalador qualificado que avalie a instalação elétrica e os dispositivos de proteção; um link de fibra óptica não torna o equipamento alimentado à prova de intempéries.

Se a câmera ainda não ligar

Comece pela fonte de alimentação remota e siga em direção ao dispositivo:

1. Verifique o abastecimento do equipamento remoto. O conversor ou o comutador está realmente sendo alimentado com a tensão correta?
2. Verifique a porta voltada para a câmera. Trata-se de uma saída PSE, ativada e dentro do orçamento? Em um injetor, diferencie DATA IN de DATA + PoE OUT.
3. Verifique os requisitos do dispositivo. Compare o tipo/classe exato de PoE com o da fonte; verifique se há alguma indicação de falta de alimentação ou sobrecarga.
4. Separe a alimentação da rede. Se a câmera inicializar, mas não for possível acessá-la, verifique o status das conexões de cobre e ópticas, as VLANs e as configurações de IP. O fato de a câmera estar ligada não garante que o caminho da fibra esteja funcionando.

Anote os LEDs acesos, o status das portas e os números dos modelos antes de fazer qualquer alteração. Teste uma alteração por vez durante um intervalo de manutenção aprovado.

Onde os equipamentos da LuLeey se encaixam

LuLeey’s linha de conversores de mídia de cobre para fibra é um ponto de partida para a seção de conversão de dados. Verifique se cada variante selecionada possui uma especificação explícita de saída PoE; o fato de pertencer a esta categoria não constitui prova de compatibilidade com o PSE.

Para uma sala de equipamentos remotos maior, o Switch INS2M2GF26GT-24POE apresenta 24 portas de cobre IEEE 802.3af/at, duas ligações ascendentes SFP de 1 G, até 30 W por porta PoE e um orçamento compartilhado de 400 W. Ele não pode fornecer 30 W em todas as 24 portas simultaneamente. Verifique a versão da fonte de alimentação e o ambiente de instalação; esta não é uma recomendação para um único poste de câmera exposto.

Próximo passo: Envie à LuLeey os modelos exatos das câmeras e dos pontos de acesso, o número de dispositivos, os comprimentos das rotas, a fibra óptica existente e os detalhes sobre a alimentação remota. Analisem juntos o caminho de dados e o caminho de alimentação antes de escolher o conversor, o injetor ou o switch.
