Pérdida de retorno óptica frente a reflectancia: cómo interpretar los resultados del OTDR

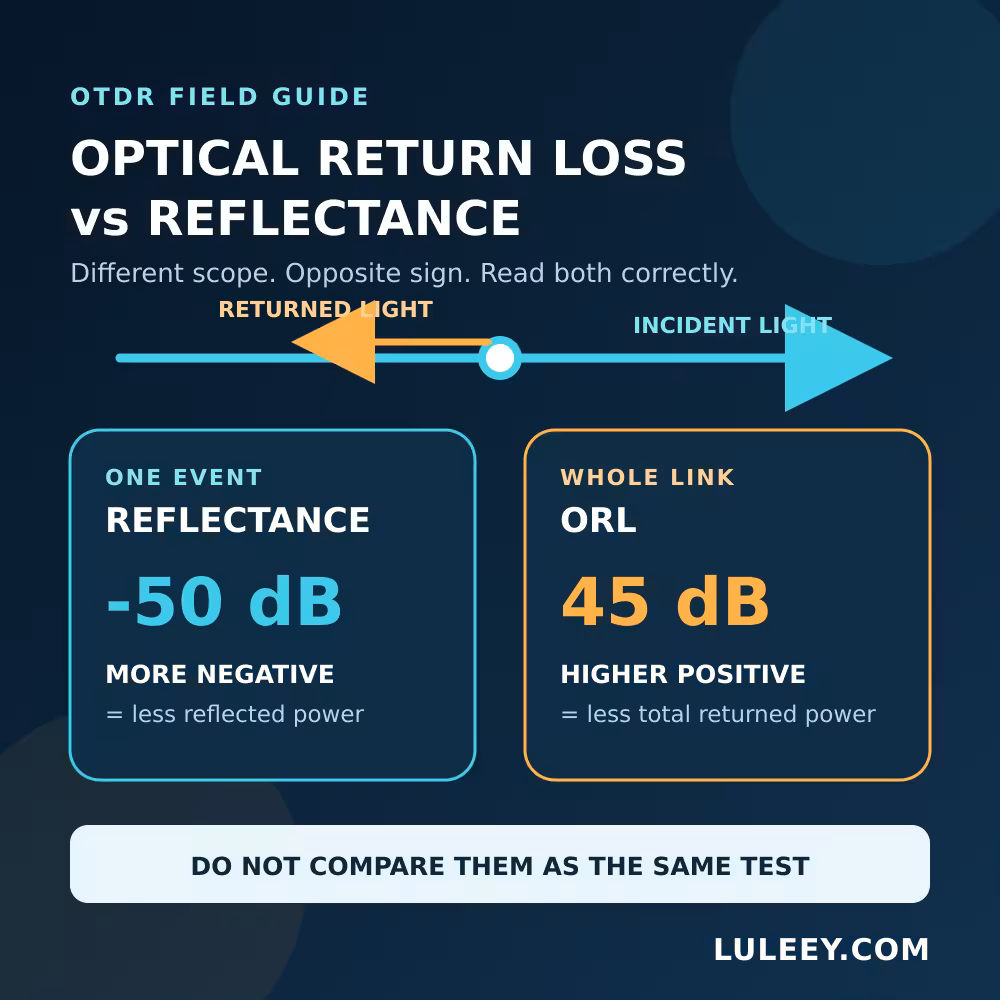

Pérdida de retorno óptica vs Reflectancia resulta confuso porque la misma luz reflejada puede describirse con signos opuestos. Un OTDR puede que se vea -50 dB reflectancia de un conector y 45 dB ORL para ver el enlace completo. Ninguno de los dos valores es incorrecto por sí mismo.

La clave está en el alcance. La reflectancia suele describir un único evento y normalmente se expresa como un valor negativo en dB. La pérdida de retorno óptico (ORL) suele describir toda la luz devuelta por un componente o enlace y normalmente se expresa como un valor positivo en dB. Cuanto más negativa sea la reflectancia, mejor; cuanto mayor sea la ORL, mejor.

Pérdida de retorno óptica frente a reflectancia: la respuesta rápida

Pi es la potencia óptica incidente y Pr es la potencia óptica reflejada. IEC 61300-3-6 define la pérdida de retorno como la relación entre la potencia incidente y la potencia reflejada total.

Algunos instrumentos utilizan el término “pérdida de retorno” para un evento concreto, mientras que otros utilizan “reflectancia”. No te fíes únicamente de la etiqueta. Comprueba el signo, el ámbito de medición y el manual del instrumento.

¿Qué es la reflectancia?

La reflectancia indica la cantidad de potencia óptica que se refleja en una discontinuidad. Una cara frontal de un conector, un espacio de aire, un empalme mecánico o un extremo de fibra abierto pueden provocar una reflexión de Fresnel. Un empalme por fusión o una curvatura suave suelen manifestarse principalmente como un evento de pérdida no reflectante.

Reflectancia (dB) = 10 log10(Pr / Pi)

Dado que la potencia reflejada es menor que la potencia incidente, el resultado suele ser negativo.

• -40 dB representa 0.01% potencia reflejada.
• -50 dB representa 0.001%.
• -60 dB produce una décima parte de la potencia que -50 dB.

Por lo tanto, -60 dB la reflectancia es mejor que -40 dB.

¿Qué es la pérdida de retorno óptica?

La pérdida de retorno invierte la relación:

Pérdida de retorno (dB) = 10 log10(Pi / Pr)

En el caso de un suceso aislado, -50 dB la reflectancia se corresponde numéricamente con 50 dB pérdida de retorno.

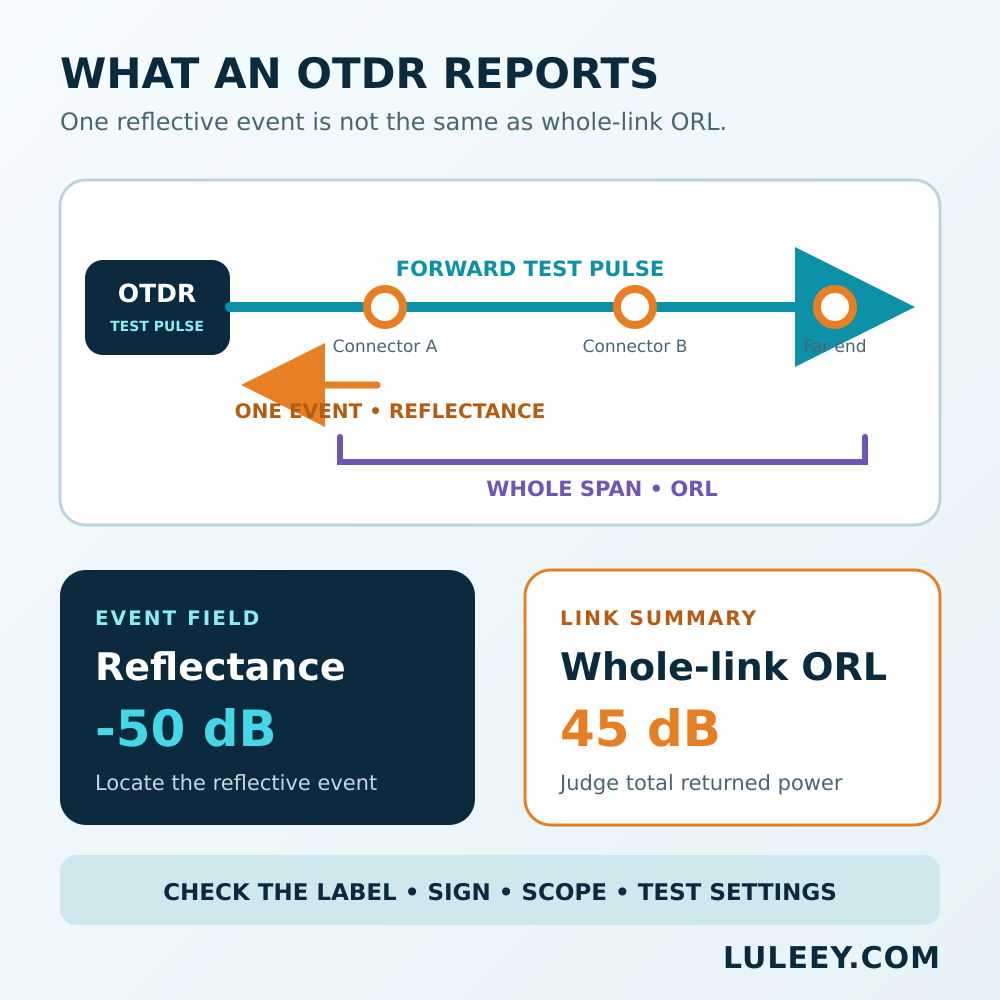

La ORL de enlace completo es más amplia. Combina la potencia devuelta de cada evento reflectante y la retrodispersión de Rayleigh distribuida de la fibra. No se trata simplemente de la reflectancia con el signo invertido del conector de peor calidad. La Guía de la Asociación de Fibra Óptica distingue explícitamente entre la reflectancia del evento y la ORL del enlace.

A modo de ejemplo sencillo, dos idénticos -50 dB Las reflexiones, sin tener en cuenta las pérdidas por propagación ni la retrodispersión, se suman hasta dar aproximadamente -47 dB reflectancia total o 47 dB pérdida de retorno. Una conexión real también incluye atenuación bidireccional, retrodispersión y otros fenómenos, por lo que es preferible utilizar el resultado de la medición en lugar de este atajo.

Por qué las etiquetas de los OTDR pueden resultar engañosas

La terminología no es totalmente coherente en los menús y los informes de los instrumentos.

• Un informe puede mostrar Reflectancia: -52 dB.
• Otra podría mostrar Pérdida de retorno: 52 dB para el mismo tipo de evento.
• Un resumen titulado ORL 35 dB puede cubrir todo el recorrido.
• Algunos programas calculan la ORL únicamente entre los marcadores seleccionados.

Antes de comparar valores, comprueba lo siguiente:

1. ¿El resultado corresponde a un evento, a un componente o a todo el tramo?
2. ¿Cuál es la relación Pr/Pi o Pi/Pr?
3. ¿Se trata de una reflectancia negativa o de una pérdida de retorno positiva?
4. ¿Eran idénticas la longitud de onda, la anchura del pulso, el alcance y los límites de los marcadores?

Cómo leer los valores de reflectancia y ORL en un OTDR

1. Asegúrate de que la fibra sea apta para la prueba

Considera que una fibra desconocida está activa. Sigue el procedimiento del propietario de la red, comprueba su estado con un detector o un medidor de potencia homologado y nunca utilices un microscopio de visión directa en un conector que pueda estar activo.

No conecte un OTDR estándar a una red PON activa a menos que se hayan aprobado la longitud de onda exacta, el filtrado y el método de funcionamiento.

2. Revisar y limpiar todas las interfaces

Inspecciona, limpia y vuelve a inspeccionar el puerto del OTDR, los cables de prueba y los conectores de enlace. La contaminación puede provocar tanto pérdida de inserción como reflexión.

Asegúrate de que el tipo de fibra y el pulido del conector coincidan. No conectes conectores APC y UPC entre sí.

3. Utilizar fibras de emisión y recepción

Una fibra de emisión desplaza el primer conector más allá de la zona muerta del extremo cercano. Una fibra de recepción proporciona retrodispersión tras el conector final, de modo que se pueda evaluar el evento.

LuLeey’s Guía sobre la zona muerta del OTDR explica por qué la longitud necesaria depende de los ajustes reales del pulso y del alcance.

4. Empieza con el pulso más corto que sea posible

Un pulso más corto mejora la separación entre eventos. Un pulso más amplio proporciona un mayor rango dinámico, pero aumenta la zona muerta y puede saturar el receptor tras una reflexión intensa.

Un pico de reflexión con la parte superior plana indica una posible saturación. En esa situación, la reflectancia mostrada no es fiable. La reflectancia del OTDR se calcula indirectamente a partir de la retrodispersión, la corrección del ancho de pulso y el pico reflejado.

5. Separar tres resultados

Lee esto por tu cuenta:

• Pérdida de eventos: variación de la retrodispersión a lo largo de un evento.
• Reflectancia del evento o pérdida de retorno del evento: la energía generada en ese evento.
• ORL de enlace completo: potencia total devuelta dentro del intervalo medido.

Un conector puede tener una baja pérdida de inserción, pero una reflectancia deficiente. Un empalme por fusión puede presentar una pérdida excesiva sin producir un pico de reflexión.

6. Utiliza el documento de aceptación adecuado

No existe un valor universal de “buena relación ORL” válido para todas las conexiones Ethernet, PON, CATV o de sensores. Basate en el diseño del sistema, las especificaciones del transceptor, el contrato del proyecto y la norma de ensayo aplicable.

Las directrices de pruebas de Corning señalan que los resultados del OTDR dependen de la configuración, recomiendan utilizar una fibra de lanzamiento para visualizar el primer evento y distinguen las pruebas con OTDR de las pruebas de extremo a extremo con OLTS/LSPM.

Síntomas habituales del OTDR

La reflectancia no es lo mismo que la pérdida de inserción

La pérdida de inserción mide la potencia que se pierde en sentido directo a través de un componente o enlace. La reflectancia mide la potencia que se transmite en sentido inverso.

Un conector puede cumplir el límite de pérdida de inserción, pero no cumplir el requisito de reflexión debido a la presencia de suciedad, un espacio de aire o daños. Por su parte, otra conexión puede presentar una reflexión baja, pero una pérdida elevada debido a una desalineación o a una deformación.

LuLeey’s Guía de conectores PC, UPC y APC Aporta información adicional sobre el acabado, pero el valor medido y las especificaciones del proyecto siguen siendo determinantes para la aceptación.

Qué hay que comprobar antes de elegir un OTDR

Anota estos requisitos:

• Tipo de fibra y longitudes de onda de ensayo
• Tipos de conectores y pulido UPC/APC
• Longitud del enlace, topología del divisor y pérdida prevista
• Espaciado requerido entre eventos y rendimiento en la zona muerta
• Rango de reflectancia de eventos y precisión
• Gama ORL «Whole-link» y formato del informe
• Norma aplicable y documentación de calibración
• Método de ensayo para fibra oscura o en servicio homologado
• Publicar y recibir especificaciones de fibra óptica

En Página del LuLeey MINI OTDR Publica información sobre la longitud de onda, la anchura del pulso, la distancia y la zona muerta para las configuraciones del LL-OTDR-1000. La página consultada no indica ningún rango específico de reflectancia/ORL ni su precisión. Comprueba esas funciones para el hardware y el firmware concretos antes de presentar una reclamación contractual.

Combina el instrumento elegido con un Caja de cable de lanzamiento para OTDR.

Próximo paso práctico

Abre un informe reciente del OTDR y clasifica cada valor como pérdida de evento, reflectancia de evento/pérdida de retorno o ORL de enlace completo. Anota la convención de signos y el intervalo de marcadores junto a cada valor.

Cuando solicites a LuLeey que compruebe un instrumento, indica el tipo de fibra, las longitudes de onda, el pulido del conector, la longitud del trazado, la disposición del divisor, la norma requerida, los límites y un informe de muestra. Esto permite realizar una verificación a nivel funcional, en lugar de seleccionar un OTDR basándose únicamente en la longitud de onda o la distancia.
