La fibre optique réussit un test VFL mais n'est toujours pas connectée : pourquoi ?

Si votre la fibre passe par un Test VFL mais il n'y a toujours pas de lien, le câble n'est pas forcément adapté à la transmission de données. La présence d'une lumière rouge à l'autre extrémité confirme principalement l'existence d'un chemin optique continu. Elle ne prouve pas que la perte de liaison, la qualité des connecteurs, la longueur d'onde, la polarité, le protocole, la vitesse de l'émetteur-récepteur ou la puissance reçue soient corrects.

A Localisateur visuel de défauts Il est utile pour détecter un cavalier défectueux, tracer un câble à fibre optique, vérifier la continuité de base et repérer certains coudes prononcés ou des sections fissurées. Il ne s'agit pas d'un outil complet de certification des câbles à fibre optique.

Ce que démontre réellement un test VFL réussi

Un VFL injecte dans la fibre une lumière laser rouge visible, généralement d'une longueur d'onde d'environ 650 nm. Si la lumière rouge atteint l'extrémité opposée, cela signifie que la fibre est capable de transporter au moins une partie de la lumière d'une extrémité à l'autre.

Un test concluant peut étayer ces conclusions :

• La fibre n'est probablement pas complètement sectionnée.
• Le chemin testé atteint probablement le connecteur distant prévu.
• Il se peut qu’il n’y ait pas de rupture majeure suffisamment proche pour être visible.
• Il est possible de suivre le tracé de la fibre optique via un panneau de raccordement ou un faisceau.
• Une forte fuite de lumière rouge peut aider à localiser une fissure, une courbure importante, un raccord mécanique défectueux ou une épissure endommagée.

L'Association des fibres optiques décrit un VFL comme un outil permettant de vérifier la continuité, de tracer le parcours d'un câble et de localiser visuellement les ruptures ou les zones présentant des pertes élevées. C'est là que réside son atout.

Cependant, dire que “ de la lumière visible parvient ” n'est pas la même chose que dire que “ la liaison respecte son budget optique ”.”

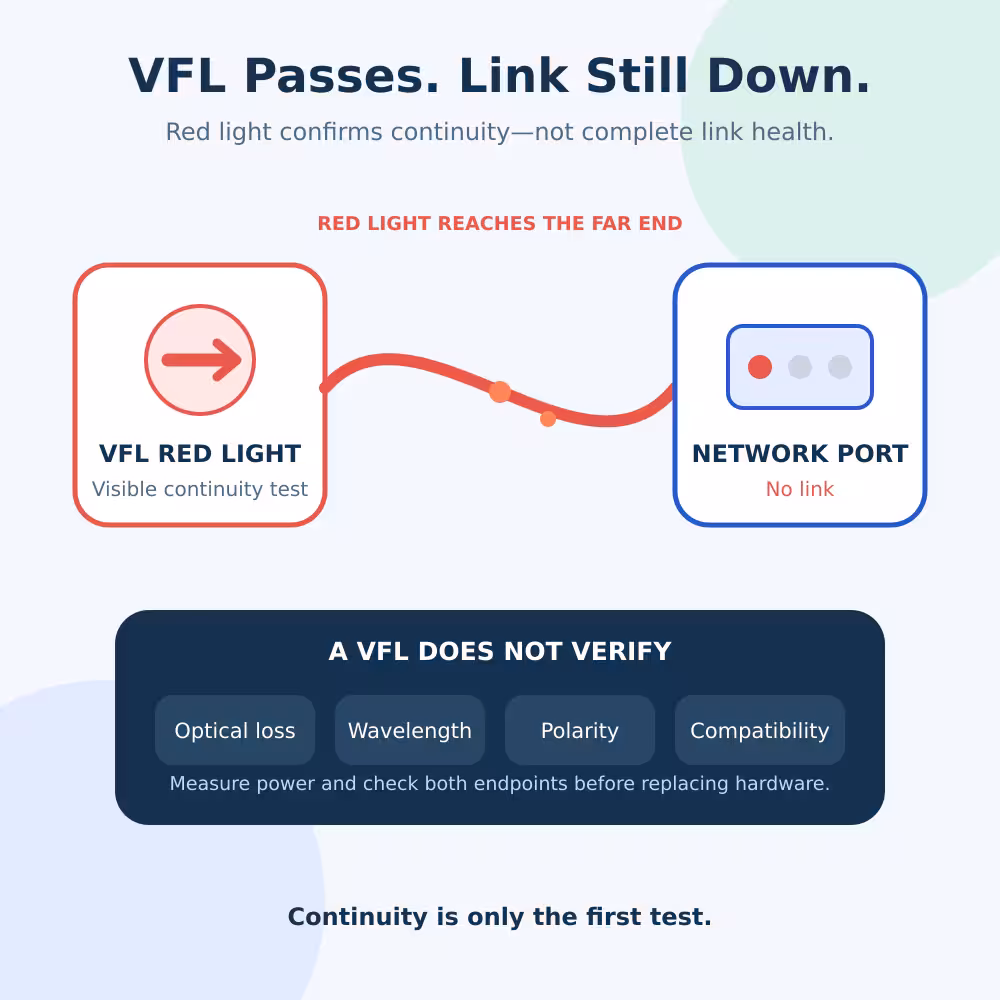

Ce qu'un test VFL ne permet pas de prouver

Il ne mesure pas la perte d'insertion

Votre œil n'est pas en mesure de convertir la luminosité d'une lumière rouge en une mesure fiable en dB. Un câble présentant des pertes excessives peut tout de même laisser passer une lumière rouge visible à son extrémité, notamment sur un câble de raccordement court ou lorsqu'on utilise un VFL à forte puissance.

Pour mesurer l'atténuation, utilisez une source lumineuse étalonnée et compteur de puissance optique avec une référence valide. Pour vérifier l'entrée d'un récepteur en fonctionnement, mesurez la puissance optique à la longueur d'onde appropriée et comparez-la aux spécifications exactes du récepteur.

Il ne vérifie pas la longueur d'onde de fonctionnement

Un VFL utilise une lumière rouge visible, tandis que les systèmes de communication utilisent généralement des longueurs d'onde infrarouges. Le fait qu'une fibre optique transmette une lumière de 650 nm ne garantit pas automatiquement un bon fonctionnement à la longueur d'onde du système.

Il ne permet pas non plus de vérifier que deux émetteurs-récepteurs utilisent des longueurs d'onde compatibles. Une paire BiDi présentant une combinaison U/D incorrecte peut réussir un test de continuité tout en ne disposant d'aucune liaison.

Il ne vérifie pas la polarité d'émission/réception

Un VFL permet de suivre le trajet de chaque fibre, mais le fait de voir de la lumière rouge traverser un brin ne prouve pas que le signal émis atteigne bien l'entrée du récepteur correspondant dans une liaison duplex.

Dans le cas d'un réseau Ethernet à deux fibres, le signal TX d'un côté doit atteindre le signal RX de l'autre. Les deux fibres peuvent être intègres alors que la liaison reste inopérante, car leurs positions sont inversées.

Il ne vérifie ni le protocole ni la vitesse.

Une fibre continue ne permet pas à des équipements incompatibles de communiquer entre eux. En voici quelques exemples :

• 1G SFP associé à un port hôte configuré dans un mode non pris en charge
• Un module 10G associé à un module distant 1G uniquement
• Un émetteur-récepteur Ethernet connecté à une interface PON
• Une ONU GPON utilisée sur un service XGS-PON incompatible
• Un module rejeté pour des raisons liées au code, au micrologiciel, au pilote ou à la politique de l'hôte

La présence physique d'un emplacement SFP ou SFP+ ne garantit pas la compatibilité. Vérifiez le mode SerDes exact de l'hôte, le débit configuré ou négocié, le codage du module, le micrologiciel, le pilote et le terminal distant.

Cela ne prouve pas que la puissance du récepteur soit sans danger

Le signal reçu peut être trop faible en raison de connecteurs encrassés, de pertes au niveau du répartiteur, de coudes, de raccords ou de la distance. Il peut également être trop puissant et entraîner une surcharge d'un récepteur sensible sur une liaison courte.

Un VFL n'est pas en mesure de distinguer ces conditions.

Cela ne prouve pas que le connecteur soit propre

Un connecteur encrassé peut laisser passer la lumière visible tout en entraînant des pertes et des réflexions à la longueur d'onde d'utilisation. Le fait de le reconnecter peut également entraîner le transfert de la saleté vers un adaptateur ou un port d'émetteur-récepteur propre.

Sept raisons pour lesquelles le lien est toujours hors service

1. Faces d'extrémité des connecteurs sales ou endommagées

La poussière, l'huile et les rayures peuvent augmenter la perte d'insertion et la réflexion. Inspectez et nettoyez chaque connexion accessible en suivant les procédures appropriées, puis rebranchez-la sans toucher la virole.

N'examinez pas une fibre inconnue à l'aide d'un microscope à vision directe avant de vous être assuré qu'elle ne présente aucune puissance optique.

2. Une perte excessive que la VFL n'est pas en mesure de chiffrer

Un connecteur mal enclenché, une épissure défectueuse, un tracé trop long, un répartiteur ou plusieurs petites pertes peuvent laisser passer suffisamment de lumière rouge pour que votre œil la perçoive, tout en plaçant le récepteur réel en dessous de son seuil de sensibilité.

Mesurez la puissance RX en dBm ou effectuez un test de perte d'insertion. Comparez le résultat avec les spécifications exactes de l'émetteur-récepteur, de l'ONU ou de l'ONT — et non avec une valeur générique de “ bonne puissance de fibre ”.

3. La polarité d'émission/réception en mode duplex est inversée

Ceci s'applique aux liaisons à deux fibres. Marquez les positions actuelles, intervertissez les deux brins à une seule extrémité et vérifiez à nouveau la liaison. Rétablissez la configuration d'origine si la liaison reste hors service.

N'appliquez pas cette méthode aux connexions BiDi à fibre unique, PON, AOC ou MPO. LuLeey’s Guide de polarité émetteur/récepteur pour fibres optiques explique le champ d'application et la procédure à suivre.

4. Longueur d'onde incorrecte ou appariement BiDi

Deux émetteurs-récepteurs duplex classiques utilisent généralement la même longueur d'onde de fonctionnement aux deux extrémités. Les modules BiDi à fibre unique nécessitent en revanche des longueurs d'onde d'émission et de réception complémentaires.

Deux modules utilisant la même longueur d'onde d'émission ne peuvent normalement pas communiquer entre eux. Vérifiez la référence complète du modèle et le tableau des longueurs d'onde d'émission/réception plutôt que de vous fier uniquement aux indications “ 10G ”, “ 20 km ” ou au type de connecteur.

5. Le type de fibre n'est pas compatible avec le système optique

Vérifiez s'il s'agit d'une fibre monomode ou multimode, l'état de polissage du connecteur, le type de cœur et les caractéristiques techniques de l'émetteur-récepteur. Un connecteur peut s'emboîter mécaniquement même si le système optique n'est pas adapté.

6. Le mode « module », « port » ou « hôte » n'est pas compatible

Vérifiez les deux points d'extrémité :

• Modèle exact du commutateur, du routeur, de la carte réseau, du convertisseur de média, de l'ONU ou de l'ONT
• Vitesse du port et modes SerDes pris en charge
• Négociation automatique ou réglage forcé de la vitesse
• Codage des modules et politique des fournisseurs
• Version du micrologiciel et du pilote
• Limites de puissance et thermiques du module
• Alarmes, perte de signal (LOS) et journaux de diagnostic

Ne concluez pas qu'un module est compatible simplement parce qu'il s'adapte au boîtier ou parce que son nom comporte les termes « SFP », « SFP+ » ou un débit nominal.

7. Le chemin optique fonctionne, mais le service n'est pas activé

Ce phénomène est courant dans les réseaux PON. Une ONU peut recevoir un signal optique en aval sans pour autant parvenir à s'enregistrer en raison d'un numéro de série, d'un LOID, d'un mot de passe, d'un profil OMCI, d'un VLAN, d'un profil de service ou d'une autorisation OLT incorrects, ou encore d'une combinaison ONU/OLT non prise en charge.

La fonction de continuité VFL ne permet pas de tester l'enregistrement ni la configuration du service.

Un meilleur ordre de dépannage

Étape 1 : Prendre les précautions nécessaires pour pouvoir travailler en toute sécurité sur la fibre

Respectez les procédures de l'opérateur réseau et celles relatives aux équipements. Débranchez les équipements sous tension lorsque cela est nécessaire. Utilisez un mesureur de puissance pour vérifier la puissance optique avant de manipuler ou d'inspecter une fibre inconnue.

Ne regardez jamais directement dans un connecteur à fibre optique, un émetteur-récepteur, un adaptateur ou la sortie d'un VFL. Observez la fuite du VFL de côté, et non dans l'axe de la fibre.

Étape 2 : Inspecter et nettoyer

Vérifiez les extrémités accessibles après vous être assuré que la fibre optique ne présente aucun danger. Nettoyez, vérifiez à nouveau et remplacez les câbles de raccordement présentant des dommages visibles.

Étape 3 : Utiliser le testeur VFL pour vérifier la continuité et détecter les défauts locaux

Branchez l'adaptateur approprié, sélectionnez le mode continu ou pulsé selon les besoins, puis effectuez le test de continuité de la fibre. Vérifiez depuis le côté s'il y a des fuites au niveau des coudes, des connecteurs, des épissures ou des sections endommagées.

N'utilisez que le niveau de puissance adapté à l'application et respectez la classification laser de l'appareil ainsi que les consignes de sécurité. Une valeur en mW plus élevée n'est pas synonyme d'un test de meilleure qualité ou plus précis.

LuLeey’s Localisateur visuel de défauts à 650 nm prend en charge le fonctionnement en continu et en mode pulsé pour le traçage et la localisation visuelle des défauts. Choisissez la version et l’adaptateur de connecteur adaptés à l’environnement réel, plutôt que de vous baser uniquement sur la distance annoncée.

Étape 4 : Vérifier la topologie et la polarité

Vérifiez que vous avez testé la fibre concernée. Pour les liaisons duplex, suivez les deux brins et vérifiez l'acheminement entre TX et RX. Pour les liaisons BiDi et PON, vérifiez que la liaison est censée utiliser une seule fibre.

Étape 5 : Mesurer la puissance optique ou la perte optique

Utilisez un wattmètre optique compatible avec la longueur d'onde de fonctionnement et la plage de puissance prévue. Sélectionnez le réglage de longueur d'onde approprié.

Pour effectuer des essais formels de perte d'insertion, utilisez une source de test compatible, des câbles de référence et une référence correctement établie. Une mesure effectuée à une longueur d'onde incorrecte ou sans référence appropriée peut être trompeuse.

LuLeey’s Catégorie « mesureur de puissance optique » comprend des wattmètres généraux et des testeurs dédiés aux réseaux PON. Choisissez en fonction de la longueur d'onde, de la plage de mesure, du connecteur et selon que la tâche concerne une fibre déconnectée ou une mesure PON en service.

Étape 6 : Comparer avec les caractéristiques techniques exactes de l'équipement

Enregistrer la puissance d'émission (TX), la puissance de réception (RX), la sensibilité du récepteur, la limite de surcharge, la longueur d'onde, le débit, la classe de distance, le type de fibre et le polissage des connecteurs pour les deux extrémités.

Les mesures DDM/DOM peuvent être utiles, mais elles présentent des limites en termes de mise en œuvre et de précision. Si un résultat est proche d'un seuil, vérifiez-le à l'aide d'un équipement de test étalonné adapté.

Étape 7 : Vérification de la configuration du matériel et des services

Vérifiez l'état des ports, la vitesse, le micrologiciel, les pilotes, les alarmes des modules et les compteurs d'erreurs. Pour le réseau PON, vérifiez l'enregistrement et la configuration de l'OLT après vous être assuré que la puissance optique est acceptable.

Quand utiliser un OTDR ?

Utilisez un OTDR lorsque vous devez localiser un événement sur un tronçon long ou inaccessible, tel qu'une rupture, un connecteur réfléchissant, une épissure défectueuse ou un point de perte inattendu.

Un OTDR nécessite une longueur d'onde, une largeur d'impulsion, une portée et un indice de réfraction adaptés, ainsi qu'un câble d'émission et, souvent, un câble de réception. Son tracé doit être interprété par une personne maîtrisant les notions de zones mortes, de perte d'événement, de réflectance et de rétrodiffusion.

Un OTDR ne remplace pas un test de perte d'insertion de bout en bout. La Fiber Optic Association souligne que les tests réalisés à l'aide d'une source et d'un mesureur de puissance mesurent directement les pertes du réseau de câbles, tandis qu'un OTDR effectue une mesure indirecte à partir de la rétrodiffusion.

Réponse définitive

Si le voyant rouge du VFL s'allume à l'extrémité opposée mais que la liaison par fibre optique reste hors service, le VFL n'a répondu qu'à une seule question :

Le chemin laisse passer un peu de lumière.

Vérifiez ensuite la propreté, la puissance optique mesurée ou la perte, la polarité duplex, l'appariement des longueurs d'onde, le type de fibre, la compatibilité des modules, le mode du port hôte et la mise en service.

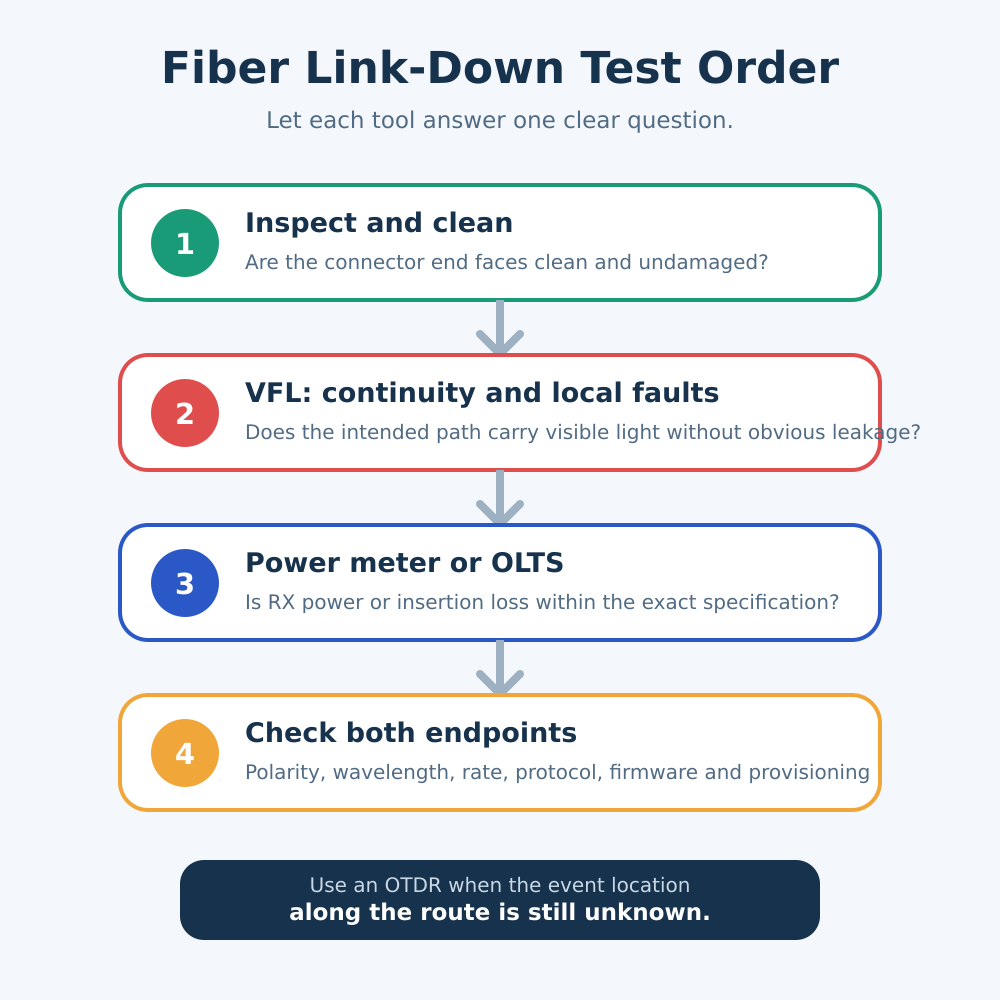

Utilisez les outils dans l'ordre suivant :

1. Inspection et nettoyage
2. VFL pour la continuité et la détection des défauts locaux visibles
3. Mesureur de puissance optique ou OLTS pour la mesure de la puissance et des pertes
4. DDM, journaux et caractéristiques techniques des appareils pour vérifier la compatibilité
5. OTDR lorsque le lieu de l'événement reste inconnu

Avant de choisir un testeur, indiquez à LuLeey le type de réseau, la longueur d’onde, le type de connecteur, la plage de puissance attendue, la longueur du tracé et si la fibre doit rester en service. Ces informations permettent de déterminer si l’intervention nécessite un VFL, un wattmètre standard, un mesureur PON sélectif en longueur d’onde ou un OTDR.
