PON ONUスティックはSFPメディアコンバータで使用できますか

A PON ONU スティック メディアコンバータ 動作することは可能ですが、スティックとコンバータが同じホストインターフェースおよび動作速度に対応している場合に限られます。また、PONシステム、OLTの認証、サービスプロファイル、およびRJ45側も一致している必要があります。.

物理的な適合性だけでは不十分です。ONUスティックは、SFP形状の筐体に収められた光ネットワークユニットであり、単なる一般的なイーサネット光トランシーバーではありません。コンバーターがスティックに電力を供給し、リンク表示はされていても、PONの登録、管理アクセス、あるいはユーザートラフィックが依然として失敗する場合があります。.

PON ONU スティック型メディアコンバーター：簡潔な解説

互換性は、個別のチェックの連鎖として扱う。.

完全なパスは次のとおりです：

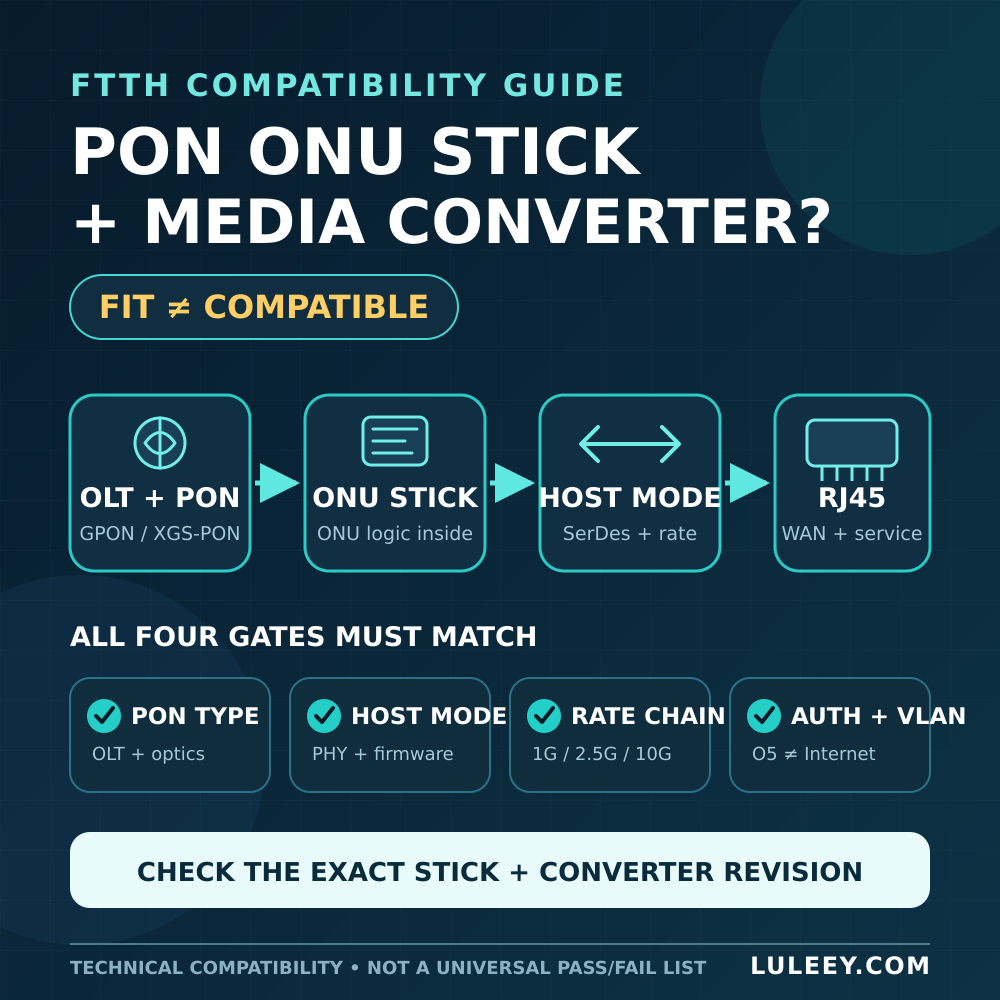

OLTおよびパッシブ光ネットワーク → ONUのスティック型PONインターフェース → スティックのホストインターフェース → メディアコンバータのPHY → RJ45リンク → ルーターのWANおよびサービス設定

すべての境界は正常に機能しなければなりません。メディアコンバータは、ホストの接続を銅線イーサネットに変換するものであり、 GPON ONUを クグスポン ONU、またはオペレーターのネットワーク上でその権限を付与する。.

1. SFPケージの前にPONシステムを接続する

まずはアクセスネットワークから見ていきましょう。GPONとXGS-PONは、設計されたパッシブ光配線網上で共存している場合でも、異なるシステムです。. ITU-T G.984.2 GPONの物理層を定義する一方で、 ITU-T G.9807.1 XGS-PONについて扱っています。.

GPON/EPON XPONスティックは、XGS-PONスティックとは異なります。10Gメディアコンバータを使用しても、2.5G GPONスティック内部のPONプロトコルをアップグレードすることはできません。同様に、XGS-PONスティックをコンバータに接続しても、GPON専用のOLTチャネルがそれを受け入れるようにはなりません。.

以下の項目をすべて、該当するスティックおよびネットワークの記録から確認してください：

• GPON、EPON、XG-PON、またはXGS-PONへの対応
• OLTチャネルおよび許可されるONUタイプ
• SC/APCやSC/UPCなどのコネクタおよび研磨
• 光波長計画および正確な送受信動作ウィンドウ
• 承認済みのアクティベーションおよびプロビジョニング方法

適合するコネクタからの光路や、一般的なdBm範囲を鵜呑みにしないでください。選択した光クラスのデータシートを参照し、適切な箇所で測定を行ってください。.

2. スティックのホストモードをコンバーターに合わせて設定する

SFPシェルは、ホストに提示される電気信号を定義するものではありません。具体的なスティックおよびファームウェアによっては、そのホストインターフェースで特定の1G、2.5G、SGMII、1000BASE-X、または10Gファミリーのモードが必要となる場合があります。 メディアコンバータは、単に適切な形状のスロットを備えているだけでなく、同じモードを実装している必要があります。.

ご購入の前に、以下の事項をご確認・ご記録ください：

• スティックモデル、ハードウェアリビジョン、ファームウェア、およびモジュールのコーディング
• 各対応レートにおけるホスト側の必須電気仕様／SerDesモード
• コンバータモデル、PHY／チップセット、ファームウェア、およびモードスイッチの位置
• モジュールの電力および熱に関する要件
• モジュールの存在、LOS、TX無効化、および管理アクセスに対するホスト側の処理

～に基づいて判断しないでください ねんりょうプール, SFP+, 2.5G または 10G 製品名に記載されています。SFP+対応ホストの中には、1Gおよび10Gのみをサポートするものもあれば、適切なチップセット、ファームウェア、および設定により2.5Gをサポートできるものもあります。.

2.5G PONスティックは、スティックとホストの両方が互換性のある1Gモードに対応している場合にのみ、1Gパス経由で動作することがあります。その場合、ホストパスは1Gクラスの動作に制限されます。.

3. 4種類の金利に従う

“「2.5G Stick」は、デバイスの複数の側面を指す場合があります。以下の値は区別して扱ってください：

1. PONのラインレート： OLTによって共有およびスケジューリングされる光アクセスシステムの伝送速度。.
2. スティックホストレート： ONUスティックとそのホスト間の電気的インターフェース。.
3. RJ45コンバーターのレート： ルーター、スイッチ、またはNICと交渉して決定されたレート。.
4. 利用可能なスループット： フレーム化、サービス制限、トラフィック状況、およびエンドポイントの制約を考慮した後に、アプリケーションがどのような結果をもたらすか。.

サポートされるセグメントの中で最も低速なものが、パスの速度を制限します。 1G RJ45出力を備えたコンバータでは、ルーターに2.5Gbpsを供給することはできません。逆に、2.5G RJ45リンクがあるからといって、Stickのホストインターフェースが2.5Gで動作していることや、ISPが1Gbpsを超えるサービスを提供していることを証明するものではありません。.

RJ45ピアでの実際のネゴシエーション速度を確認してください。マニュアルにその色が明確に定義されていない限り、LEDの色から推測してはいけません。.

4. PONの登録とインターネットサービスは別々です

このコンバータは、ONUの認証を行わず、加入者サービスの設定も行いません。スティックは、ネットワーク所有者による許可を得て、OLT向けにプロビジョニングされている必要があります。.

承認済みの固有のONU識別子と、通信事業者が承認したアクティベーション手順のみを使用してください。他の加入者の識別子をコピーしたり、なりすましたりしないでください。.

GPON、XG-PON、またはXGS-PONでは、スティックがO5状態に達した後も、サービスが利用できない場合があります。OMCIの設定、T-CONT/GEMリソース、VLANの処理、DHCPまたはPPPoE、およびルーターのWAN設定が不完全なままとなっている可能性があります。. ITU-T G.988 これは現在のOMCI仕様レコードです。コンバータリンクLEDは、そのサービス設定が成功したかどうかを報告しません。.

EPONは異なる制御モデルを採用しているため、OMCIの用語を当てはめるのではなく、EPON専用のOLTおよびONUのドキュメントに正確に従ってください。.

変数は一度に1つずつ変更してください。回線、PONの状態、インターネットサービスは、それぞれ異なる確認項目です。.

5. 「Exact Stick」モードからコンバーターを選択します

LuLeey’s LL-25SFMC 2.5G SFP-RJ45 メディアコンバータ このページには、手動設定による1Gおよび2.5GのSFPモードと、100M、1G、2.5Gの動作に対応するRJ45ポートが記載されています。.

そのページには、以下の機能をサポートしていると記載されています 選択済み GPON、EPON、XPON対応のスティック――すべてのスティックやISPネットワークに対応しているわけではありません。使用するスティックに指定されたモードに合わせてスイッチを設定し、その結果として設定されるRJ45の通信速度を確認してください。.

より高頻度の展開においては、 LL-SFPMC10GRTL 10G SFP+-RJ45 コンバータ ページ一覧：

• 10G/2.5G SFP+ ポート
• 10Mから10Gまでのマルチレート対応RJ45ポート
• RTL8261Cコントローラ
• DIPスイッチによるプロトコルの適応

また、ONUスティックの使用可否は、PONの種類、OLT、認証方式、VLAN、およびスティックの互換性によって異なることも記載されています。このページでは、すべてのスティックリビジョンについてテスト済みのモードマトリックスが公開されていないため、注文前に正確な組み合わせを確認してください。.

LuLeey’s LL-XS2510 2.5G XPON ONU スティック このページには、RTL9601Dチップセット、GPON/EPON対応、SC/APCまたはSC/UPCオプション、ブリッジモード、DDM、および 2.5Gイーサネット 機能。.

これらの仕様は、すべてのコンバーター、OLT、ファームウェア、またはISPとの互換性を保証するものではありません。その幅広い互換性や「IDの編集が可能」という記述は、通信事業者の承認とみなすべきではありません。.

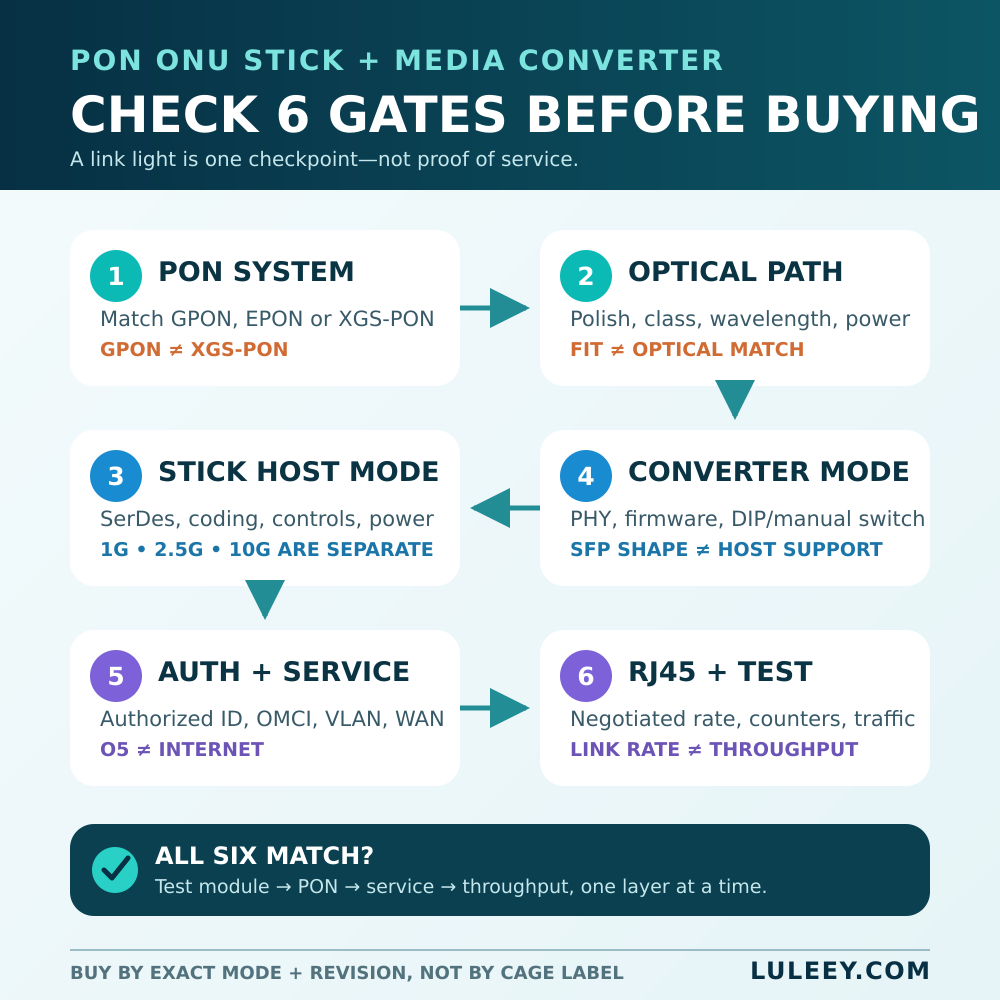

購入または導入前の7つの確認事項

1. すべての正確なモデルを特定してください。. Record Stickおよびコンバーターのモデル、ハードウェアリビジョン、チップセット／PHY、およびファームウェアを記録してください。.
2. PONネットワークを確認してください。. スティックを、OLTシステム、光クラス、コネクタ／研磨状態、および承認済みのアクティベーション方法に合わせて選択してください。.
3. ホストインターフェースの要件を確認する。. 1G、2.5G、または10Gの各速度でサポートされている電気モード、および必要な符号化方式や制御信号の動作についてご確認ください。.
4. コンバータモードを合わせてください。. そのPHYおよびファームウェアが、その特定のホストモードに対応していることを確認してください。取扱説明書に従って、手動設定やDIPスイッチの設定を行ってください。.
5. 電源と温度を確認してください。. コンバータがStickに継続的に電力を供給でき、かつStickを規定の温度範囲内に維持できることを確認してください。.
6. 銅側を確認してください。. ルーターまたはNICが、対象とするRJ45の伝送速度に対応していることを確認し、実際のネゴシエーション結果を記録してください。.
7. 段階的にテストを行う。. モジュールの検出、管理アクセス、PONの状態、サービス／VLAN、双方向カウンター、およびアプリケーションのスループットを個別に確認してください。.

元の設定を保存し、テストごとに1か所のみを慎重に変更してください。両方の製品の手順で許可されている場合を除き、機器のホットプラグを繰り返し行わないでください。決してファイバーや光ポートを覗き込まないでください。.
