SC/APC 광섬유를 LC/UPC SFP 포트에 연결하는 방법

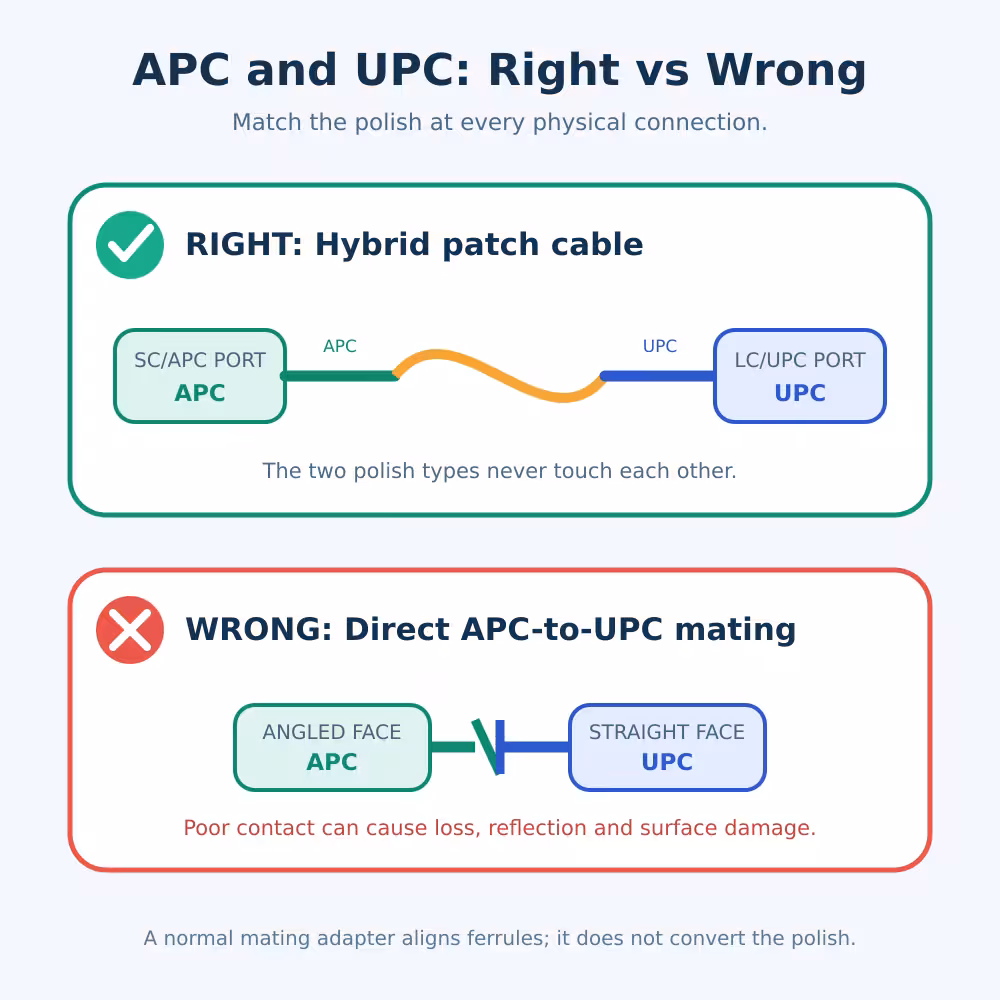

다음과 같이 할 수 있습니다. SC/APC를 LC/UPC SFP에 연결합니다. 단일 모드 하이브리드 패치 케이블: FTTH 측에는 SC/APC, SFP 측에는 LC/UPC가 사용됩니다. 이 두 가지 코팅 유형은 서로 접촉하지 않기 때문에 하나의 케이블 양 끝에 공존할 수 있습니다.

절대 해서는 안 되는 것은 표준 커플러에서 APC 페룰과 UPC 페룰을 직접 맞대어 연결하는 것입니다. 두 페룰의 단면 형상이 일치하지 않아 높은 손실, 강한 반사, 불안정한 연결 및 표면 손상이 발생할 수 있습니다.

SC/APC와 LC/UPC의 올바른 연결 방법

다음 토폴로지를 사용하십시오:

SC/APC 포트 → SC/APC 커넥터 — 단일 모드 광섬유 — LC/UPC 커넥터 → LC/UPC SFP 포트

각 물리적 연결은 여전히 올바르게 매칭되어 있습니다:

• 녹색 SC/APC 케이블 끝단은 SC/APC FTTH 포트에 연결됩니다.
• 파란색 LC/UPC 케이블 단자는 LC/UPC 광 트랜시버와 연결됩니다.
• APC와 UPC는 패치 케이블 내부의 광섬유로 분리되어 있으며, 두 광섬유의 연마면은 서로 밀착되어 있지 않습니다.

이 조립체는 일반적으로 SC/APC-LC/UPC 하이브리드 광 패치 케이블. “하이브리드”란 양쪽 끝이 서로 다른 커넥터 형식이나 폴리싱 유형을 사용한다는 의미입니다. 호환되지 않는 페룰을 직접 결합한다는 뜻은 아닙니다.

광섬유 협회는 APC 패치 패널 연결부와 UPC 장비 연결부가 포함된 링크에 대해 동일한 실용적인 해결책을 제시합니다. 바로 하이브리드 패치 코드를 사용하여 APC 쪽은 APC와, UPC 쪽은 UPC와 연결되도록 하는 것입니다.

APC와 UPC의 직접 결합이 잘못된 이유

UPC와 APC는 연마된 광섬유 단면의 기하학적 구조를 나타냅니다.

• UPC 페룰은 광섬유 축에 수직이 되도록 연마된 볼록한 단면을 가지고 있습니다.
• APC 페룰은 비스듬하게 연마되어 있으며, 일반적으로 녹색 커넥터 본체나 부츠로 식별할 수 있습니다.

APC 커넥터를 UPC 커넥터에 직접 밀어 붙이면, 두 표면이 의도한 대로 완전히 물리적으로 접촉하지 못합니다. 이로 인해 틈새에서 빛이 손실되거나 반사될 수 있으며, 페룰 표면의 잘못된 부분에 압력이 집중될 수도 있습니다.

커플러는 광 신호를 변환하지 않습니다. 일반적인 SC-SC 또는 LC-LC 결합 어댑터는 단순히 두 개의 페룰을 정렬해 줄 뿐입니다. 한쪽 페룰이 APC이고 다른 쪽이 UPC인 경우에도, 어댑터는 호환되지 않는 단면들을 서로 맞닿게 합니다.

안전한 규칙은 간단합니다:

모든 물리적 연결 지점에서 APC는 APC와, UPC는 UPC와 연결해야 합니다.

커넥터의 색상은 유용한 초기 확인 방법입니다. 일반적으로 APC는 녹색이고 UPC는 파란색이지만, 색상만으로는 확실한 증거가 될 수 없습니다. 연결하기 전에 포트 라벨, 장비 설명서, 제품 사양서 또는 페룰 단면을 확인하십시오.

하이브리드 패치 케이블의 기능과 한계를 살펴보자

이 케이블은 양쪽 끝에 장착된 커넥터를 변경해 줍니다. 광 프로토콜을 변환하지는 않습니다.

수동형 SC/APC-LC/UPC 패치 케이블은 다음을 변경하지 않습니다:

• GPON을 이더넷으로 변환
• XGS-PON을 일반 10G 이더넷으로 변환
• 한 파장에서 다른 파장으로
• 단일 광섬유 양방향(BiDi)에서 이중 광섬유 전송으로
• 수신기 안전 수준에 맞는 송신기 출력
• 호환되는 장치에 호환되지 않는 ONU 또는 SFP 연결

예를 들어, GPON 신호를 전송하는 SC/APC 벽면 콘센트는 단순히 커넥터가 호환된다는 이유만으로 일반 이더넷 SFP에 연결할 수 없습니다. 수신 장치는 여전히 올바른 PON ONU/ONT 기능, 파장 계획, 등록 방식 및 광 출력 범위를 지원해야 합니다.

마찬가지로, BiDi 이더넷 링크에는 올바른 상보 파장 쌍이 필요합니다. 패치 케이블은 물리적 광 경로만을 제공합니다.

적합한 SC/APC-LC/UPC 케이블을 선택하는 방법

1. 두 장비의 포트를 모두 확인하십시오.

기존 케이블의 색상만 보고 케이블을 선택하지 마십시오. 정확한 포트를 확인하십시오:

• FTTH 단자대, 스플리터, 패치 패널 또는 ODF: SC/APC 암형?
• SFP, SFP+, ONU 스틱, 미디어 컨버터 또는 테스트 장치: LC/UPC 암형?

트랜시버에 듀플렉스 LC가 장착된 경우, 링크가 두 개의 광섬유를 모두 사용하는지 아니면 하나만 사용하는지 확인하십시오. 듀얼 광섬유 트랜시버는 일반적으로 두 개의 광 경로가 필요한 반면, 심플렉스 BiDi 트랜시버는 하나의 광 경로만 사용합니다.

2. 각 포트에 맞는 폴리시를 선택하십시오.

SC/APC 포트에 삽입하는 커넥터는 SC/APC 규격이어야 합니다. LC/UPC 포트에 삽입하는 커넥터는 LC/UPC 규격이어야 합니다.

SC/UPC와 SC/APC의 외부 커넥터 모양이 동일하다는 이유만으로 FTTH 단말 측에서 SC/UPC를 대체해서는 안 됩니다.

3. 올바른 광섬유 모드를 선택하십시오.

일반적인 FTTH 및 장거리 단일모드 트랜시버의 경우, 설치된 링크에 맞는 단일모드 케이블을 사용하십시오. 단순히 커넥터가 맞다는 이유만으로 다중모드 패치 케이블을 단일모드 경로에 혼용해서는 안 됩니다.

또한, 특히 실내 FTTH 배선 시 설치 사양에 굽힘에 강한 광섬유가 명시되어 있는지 확인하십시오.

4. 심플렉스 또는 듀플렉스를 올바르게 선택하십시오.

많은 PON 및 BiDi 연결과 같은 단일 광섬유 경로의 경우 심플렉스를 사용하십시오. 장비에 송신 및 수신용 광섬유가 별도로 필요한 경우에는 듀플렉스를 사용하십시오.

LC 커넥터의 개수는 유용한 단서가 되지만, 정확한 트랜시버 사양이 최종적인 기준이 됩니다.

5. 파장과 프로토콜 확인

커넥터 호환성이 시스템 호환성을 보장하는 것은 아닙니다. 다음 사항을 확인하십시오:

• 광 프로토콜
• 송신 및 수신 파장
• 단일 광섬유 또는 이중 광섬유 작동
• 지원되는 거리
• 송신기 출력 범위
• 수신기 감도 및 과부하 한계
• 장비 및 네트워크 등록 요건

6. 실용적인 케이블 길이를 선택하세요

케이블을 팽팽하게 당기거나, 급격하게 구부리거나, 장비 뒤에 꽉 감아 두어야 하는 상황은 피하십시오. 여분의 케이블을 정리해 두되, 배선 및 유지보수를 위해 충분한 여유 길이를 확보하십시오.

LuLeey’s SC, LC, FC, UPC 및 APC 단일 코어 패치 케이블 이 페이지에는 커넥터 유형과 길이를 구성할 수 있는 단일 모드, 단일 코어 옵션이 나열되어 있습니다. 주문하기 전에 필요한 커넥터 A와 커넥터 B의 조합을 확인하십시오.

설치 단계
1단계: 장비 사용 절차를 따르십시오

장비 제조업체에서 전원을 끄라고 지시할 경우 전원을 끄십시오. 절대로 전원이 켜진 상태의 장비를 들여다보지 마십시오. 광섬유 커넥터 또는 광학 포트. 눈에 보이지 않는 적외선은 눈에 해로울 수 있습니다.

2단계: 라벨 확인

먼지 방지 캡을 제거하기 전에 다음 사항을 확인하십시오:

• FTTH 측의 SC/APC
• SFP 측의 LC/UPC
• 단일모드 광섬유
• 단층 또는 복층 구조
• 적절한 광학 시스템 및 파장

3단계: 양쪽 끝을 점검하고 청소하기

커넥터의 오염은 높은 손실과 반사의 흔한 원인입니다. 적절한 파이버스코프 검사 절차를 통해 점검하고, 해당 커넥터 유형에 맞는 전용 도구를 사용하여 세척하십시오.

위험한 광 출력이 존재하지 않음을 확인하기 전까지는 절대로 커넥터를 점검하지 마십시오.

새로운 케이블을 연결할 때를 포함해, 연결할 때마다 커넥터를 깨끗이 닦아야 합니다. 깨끗한 커넥터도 오염된 어댑터나 포트에 연결하면 오염될 수 있습니다.

4단계: 양쪽 끝을 꼬이지 않게 연결하세요

SC/APC 단자를 해당 SC/APC 포트에, LC/UPC 단자를 해당 LC/UPC 포트에 삽입하십시오. 키를 올바르게 맞추고, 정상적으로 장착되지 않는 커넥터를 억지로 밀어 넣지 마십시오.

5단계: 케이블을 안전하게 배선하기

케이블이 급격하게 구부러지거나, 문, 의자 바퀴에 걸리거나, 과도한 장력을 받거나, 케이블 타이가 너무 꽉 조여지는 것을 방지하십시오. 케이블 제조업체가 지정한 최소 굽힘 반경 요건을 준수하십시오.

6단계: 광 링크 확인

연결 후 링크 상태와 광 출력을 확인하십시오. 모듈이 DDM/DOM을 지원하는 경우, 해당 모듈의 수신(RX) 출력을 해당 모듈에 지정된 수신기 한계값과 비교하십시오.

PON 장비의 경우, ONU/ONT의 광 신호 측정값과 등록 상태를 모두 확인하십시오.

문제 해결: 연결은 되었지만 통신이 되지 않음

두 포트 모두에서 폴리쉬 유형이 일치하나요?

녹색 SC/APC 단자가 파란색 SC/UPC 포트에 연결되지 않았는지 확인하고, LC 단자가 SFP에 명시된 폴리시 사양과 일치하는지 확인하십시오.

케이블은 심플렉스 방식인가요, 듀플렉스 방식인가요?

듀얼 LC 트랜시버의 경우 별도의 송신(TX) 및 수신(RX) 광섬유가 필요할 수 있습니다. 심플렉스 케이블로는 필요한 듀플렉스 경로를 대체할 수 없습니다.

극성이 맞나요?

이중 광섬유 링크의 경우, 한 장치의 송신(TX) 신호가 다른 장치의 수신(RX) 단자에 도달해야 합니다. 링크 상태가 비활성화되어 있다면, 모듈에 결함이 있다고 단정하기 전에 두 광섬유의 극성을 확인하십시오.

파장이 일치하나요?

BiDi 모듈의 경우, 엔드포인트에는 상호 보완적인 송신 및 수신 파장이 필요합니다. 동일한 “U” 모듈 두 개나 동일한 “D” 모듈 두 개는 일반적으로 정상적으로 작동하는 쌍을 형성하지 않습니다.

신호가 수신 범위 내에 있습니까?

수신된 광 출력을 측정하거나 판독한 후, 이를 수신기의 정확한 사양과 비교하십시오. 신호가 너무 약하거나 수신기에 과부하가 걸려 신호 수신이 실패할 수 있습니다.

이것이 올바른 절차인가요?

이더넷 SFP는 단순히 LC 또는 SC 광섬유 연결을 사용한다는 이유만으로 GPON 또는 XGS-PON ONU를 대체할 수 없습니다. 장치의 기능과 네트워크 프로토콜을 확인하십시오.

커넥터가 깨끗한가요?

승인된 절차에 따라 커넥터와 어댑터 슬리브를 다시 점검하고 청소하십시오. 겉으로 보아 긁힘이나 손상이 있는 패치 케이블은 반복해서 다시 연결하지 말고 교체하십시오.

단면 연마 및 반사에 대한 더 자세한 배경 정보는 LuLeey의 글을 참고하세요. PC, UPC 및 APC 광 패치 코드 안내서.

대신 소형 APC-UPC 변환기를 사용할 수 있을까요?

“변환기”라는 단어에 주의해야 합니다. 단순한 결합 슬리브만으로는 호환되지 않는 페룰 형상을 보정할 수 없습니다.

일부 특수한 남성-여성 광 변환 장치는 APC 페룰과 UPC 페룰을 직접 결합하는 대신 내부 광학 구조를 사용합니다. 이러한 장치의 손실, 반사 손실, 파장 범위, 방향 및 적용 분야는 각각 개별적으로 검증되어야 합니다.

영구적으로 사용하거나 성능이 중요한 링크의 경우, 모든 장비 포트에 올바른 호환 커넥터가 장착되므로 공장 출하 시 단말 처리가 완료된 하이브리드 패치 케이블이 대개 가장 확실한 해결책입니다.

“APC-to-UPC 어댑터”라고 표시된 모든 제품이 하이브리드 패치 케이블과 동일하다고 가정해서는 안 됩니다.

최종 답변

SC/APC FTTH 인터페이스를 LC/UPC SFP에 연결하려면, 다음을 갖춘 단일 모드 하이브리드 패치 케이블을 사용하십시오. FTTH 쪽은 SC/APC, SFP 쪽은 LC/UPC.

케이블 양 끝단에 연결된 서로 다른 종류의 커넥터는 안전합니다. 일반 어댑터에서는 이 두 커넥터를 서로 직접 연결해서는 안 됩니다.

주문하기 전에 포트 폴리싱, 단방향 또는 양방향 구조, 광섬유 모드, 프로토콜, 파장, 광 파워 범위, 케이블 길이 및 장비 호환성을 확인하십시오.

LuLeey에 두 포트 라벨이 함께 찍힌 선명한 사진과 정확한 기기 및 트랜시버 모델명을 보내주시면, 생산 전에 필요한 커넥터 A 및 커넥터 B 구성을 확인할 수 있습니다.
