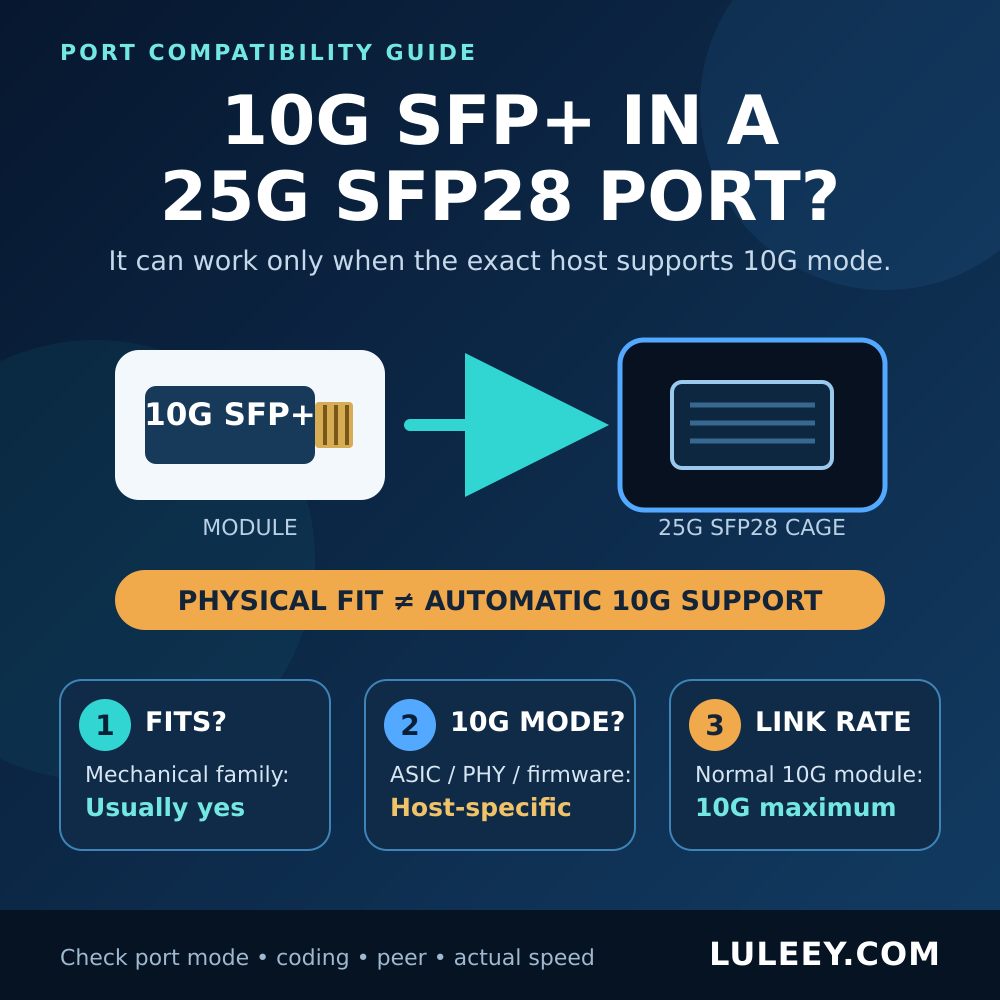

É possível usar um SFP+ de 10G em uma porta SFP28 de 25G?

A 10G SFP+ em um 25G SFP28 porto pode funcionar, mas somente quando essa porta específica do servidor for compatível com um 10 GbE modo elétrico e aceita o módulo. O formato compartilhado permite que o módulo se encaixe. Ele não força uma pista SerDes exclusiva para 25G a operar a 10G.

Se a documentação do host indicar tanto 10G quanto 25G para a porta, o resultado normal é um link de 10G após a seleção do modo correto da porta. O módulo não se torna um módulo de 25G, e a largura de banda disponível continua limitada pelo link de 10G e pelo restante do sistema.

SFP+ de 10G em uma porta SFP28 de 25G: a resposta curta

O Especificação SNIA SFF-8402 agrupa os SFP10 e SFP28 em uma família comum para interfaces físicas, elétricas de baixa velocidade e de gerenciamento. A mesma especificação indica que outras normas definem o desempenho nas diferentes taxas de transmissão de dados. Esse é o limite prático: uma estrutura comum e um quadro de gerenciamento não garantem que um determinado ASIC ou PHY do host implemente todas as taxas de linha.

O Registro do grupo de trabalho IEEE 802.3by registra a aprovação de 25 GbE funcionamento. Uma camada física de 25 GbE e uma camada física de 10 GbE continuam sendo modos de operação diferentes, mesmo quando utilizam módulos com formato externo semelhante.

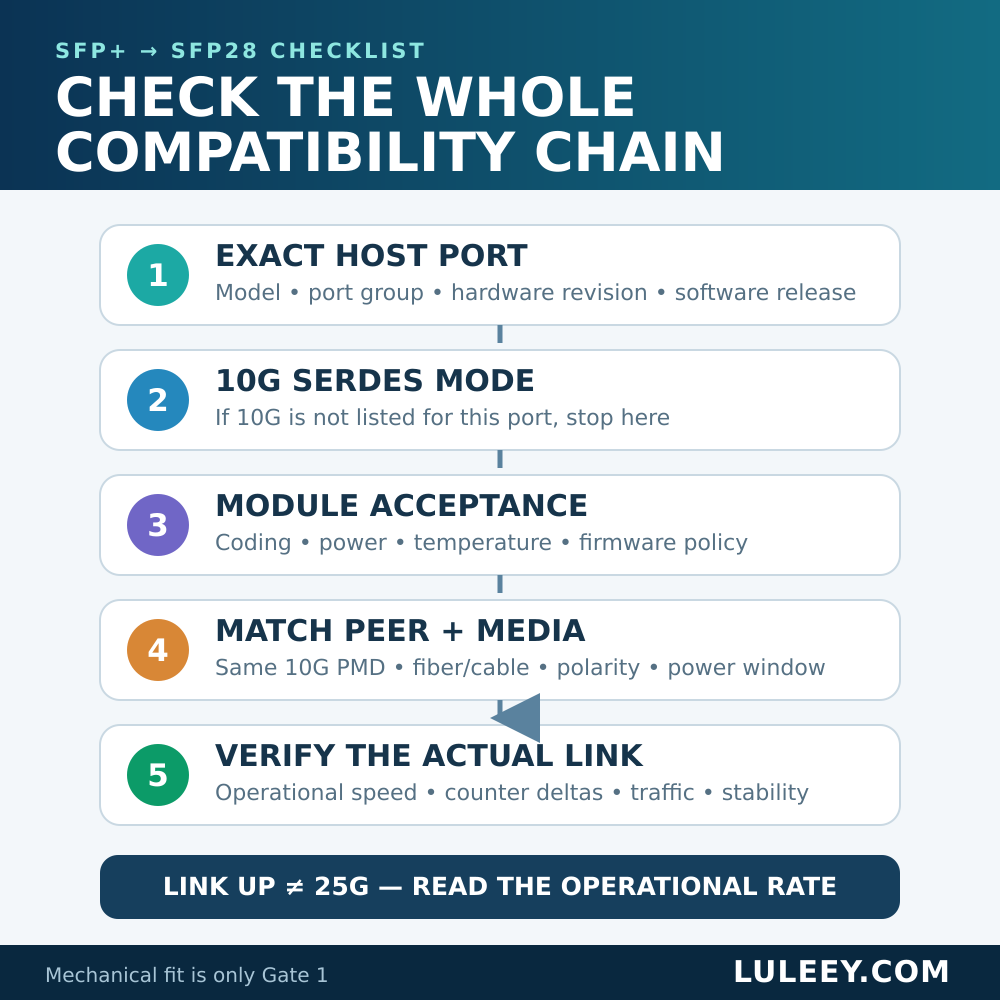

Verifique as seis camadas de compatibilidade

1. Ajuste mecânico

Os módulos SFP+ e SFP28 pertencem à mesma família de módulos compactos, de pista única e plugáveis. Um módulo SFP+ padrão pode ser fisicamente encaixado em um compartimento SFP28 compatível.

A compatibilidade mecânica é apenas o primeiro passo. Ela não diz nada sobre as taxas de SerDes suportadas pelo host, os limites térmicos e de alimentação da porta, a codificação do módulo ou se o sistema operacional habilitará o módulo.

2. Modo ASIC, PHY e SerDes do host

A questão decisiva é se o switch ou a porta NIC em questão é capaz de transmitir e receber um sinal elétrico de 10G. Algumas portas SFP28 são explicitamente multivelocidade. Outras estão fixadas em 25G, ou seu suporte a velocidades mais baixas depende de um grupo específico de portas, perfil de breakout, placa de linha, firmware ou driver.

Verifique o modelo exato, a revisão do hardware e o número da porta. Uma família de produtos pode conter vários ASICs ou tipos de porta; portanto, uma afirmação sobre um modelo ou bloco de porta não deve ser aplicada a outro.

3. Identidade do módulo, codificação, potência e temperatura

Um equipamento host pode detectar o módulo, mas rejeitá-lo devido à sua codificação EEPROM, requisitos de alimentação, classe térmica ou política de suporte. Anote o número de peça completo do módulo e a revisão, em vez de se basear na indicação “10G SFP+” impressa em uma página de vendas.

Se o módulo não for detectado, resolva o problema relacionado à presença e à interface de gerenciamento antes de proceder ao diagnóstico da fibra. Se o host ler o número de peça, mas indicar que se trata de um módulo não compatível, a detecção foi bem-sucedida; as próximas verificações são: política do host, codificação, alimentação, firmware e modo da porta.

4. Velocidade da porta, autonegociação e FEC

Não presuma que a inserção de um módulo de 10G altere automaticamente a velocidade da porta. Alguns hosts inferem o modo pretendido a partir do módulo. Alguns exigem uma configuração manual para 10G. Outros simplesmente não oferecem 10G nessa porta.

Siga a documentação do host quanto à velocidade, à automegociação e ao FEC no modo 10G selecionado. Uma configuração de FEC para 25G não transforma um módulo de 10G em um dispositivo de 25G. Salve a configuração original e altere uma configuração por vez, para que o resultado seja interpretável.

5. Extremidade remota, PMD e meio de transmissão

Ambas as extremidades devem utilizar especificações de meio físico 10GbE compatíveis. Para um link óptico, verifique se a taxa e o PMD são os mesmos, se a fibra monomodo ou multimodo está correta, o polimento do conector, a polaridade duplex ou o emparelhamento BiDi, o plano de comprimento de onda e a janela de potência entre transmissor e receptor em cada direção.

Um módulo 10GBASE-SR em uma extremidade e um módulo 25GBASE-SR na outra não constituem um par compatível simplesmente porque ambos utilizam 850 nm e um conector LC. Configure as portas compatíveis para a mesma taxa de transmissão e instale módulos ou conjuntos de cabos especificados para essa taxa em ambas as extremidades.

Para um DAC ou AOC, verifique se o conjunto completo de cabos é compatível com 10G em ambos os hosts. Para um módulo SFP+ RJ45, separe o modo elétrico do lado do host da taxa negociada do lado do cobre. Um módulo só pode realizar a correspondência de taxa quando seu chipset e firmware forem projetados para isso. LuLeey’s Guia de conversão de 10G SFP+ para 2,5G RJ45 isso explica essa verificação dupla.

6. Velocidade real do link e largura de banda útil

Após o estabelecimento da conexão, verifique a taxa de operação real em ambos os terminais. Uma etiqueta de 25G na caixa indica a capacidade máxima ou suportada da porta, e não é indício de que a sessão atual esteja operando a 25G.

Um link indicado como 10G está limitado à operação de linha da classe 10G. A taxa de transferência da aplicação será menor devido ao enquadramento Ethernet, à sobrecarga do protocolo, ao desempenho do armazenamento, aos limites da CPU e às condições do tráfego. Verifique as variações nos contadores e o tráfego, em vez de se basear apenas no status “Link Up”.

Uma porta de 25G negocia automaticamente para 10G?

Não há uma resposta universal. Nem todas as portas Ethernet ópticas se comportam como portas RJ45 multigigabit. O host pode selecionar a taxa por meio da configuração, das informações do módulo ou de um processo específico da plataforma. O transceptor específico também pode afetar quais opções o host disponibiliza.

Siga esta ordem:

1. Consulte a lista de velocidades para a porta específica na versão atual do software.
2. Verifique se o 10GbE é compatível com o módulo ou tipo de cabo pretendido.
3. Verifique se a rede 10G precisa ser configurada manualmente.
4. Utilize apenas o modo 10G documentado e a configuração de FEC ou de negociação exigida para ele.
5. Confirme se o par também está configurado para um PMD de 10G compatível.
6. Leia a velocidade operacional resultante em ambas as extremidades.

Se a velocidade de 10G não constar na lista de velocidades suportadas pela porta, pare. Nem a reprogramação do módulo, nem a troca da fibra, nem o comando de forçar 10G podem adicionar um modo SerDes ausente ao hardware do host.

Um teste seguro antes da implantação em produção

Utilize uma janela de manutenção ou uma porta de laboratório com o mesmo hardware e software da produção.

1. Registre o valor de referência. Salve o modelo do host, a porta, o ASIC ou o PHY, quando conhecido, o firmware/driver, a velocidade atual, o FEC, a política do módulo e o registro de eventos.
2. Identifique o módulo. Registre o número de peça, a revisão, a codificação, a potência, a classificação de temperatura e o PMD óptico ou o tipo de cabo.
3. Confirme se o host é compatível com 10G. Utilize a tabela de portas e a versão do software exatas, e não uma afirmação genérica de que o SFP28 é compatível com versões anteriores.
4. Combine o par e a mídia. Utilize um módulo ou cabo com especificação de 10G em ambas as extremidades e verifique o caminho óptico nas duas direções.
5. Selecione o modo documentado. Defina 10G somente se o host for compatível com essa velocidade. Evite alterar a velocidade, o FEC e várias outras variáveis ao mesmo tempo.
6. Verificar o status. Verifique a presença do módulo, a codificação aceita, o Link Up, a taxa de operação e quaisquer alarmes.
7. Validar o tráfego. Compare as variações do contador de tempo, verifique se há erros de FCS/CRC ou eventos de link e execute um teste de taxa de transferência autorizado.

Não considere um teste bem-sucedido em uma porta como um certificado universal de compatibilidade. Outro grupo de portas, revisão da placa de rede ou versão de software pode apresentar modos SerDes ou políticas de módulo diferentes.

Uma observação sobre os dispositivos ONU PON

Este guia trata de componentes ópticos e conjuntos de cabos Ethernet comuns. Um Stick ONU PON contém a lógica da ONU e acrescenta o registro, a autorização e a configuração do serviço PON à questão da interface do host.

Um Stick ONU PON de 2,5G pode funcionar em um host SFP+ de 1G ou 10G na velocidade de 1G somente quando tanto o Stick quanto o host suportarem um modo 1G compatível. Alguns hosts SFP+ ou SFP28 podem suportar um Stick de 2,5G somente com o chipset ou PHY, firmware ou driver, configuração de porta, codificação do módulo e modo do Stick no host adequados. O encaixe físico, a detecção do módulo, o estado do PON, a taxa real do host e a taxa de transferência utilizável devem ser verificados separadamente.

Escolhendo um módulo LuLeey 10G para uma porta com várias velocidades

LuLeey’s Página do SFP-10G-SR apresenta um módulo multimodo LC duplex de 850 nm e alcance de até 300 m em fibra OM3/OM4. O Página do LL-SFP-10G-LR apresenta 10,3125 Gbps, 1310 nm, conexão dupla LC, operação em modo único e alcance de 10 km, com DDM/DOM.

Nenhuma das descrições nas páginas dos produtos comprova que um host SFP28 desconhecido seja compatível com o modo 10G. Selecione primeiro o PMD óptico e a fibra; em seguida, confirme o host, a porta, o firmware e a codificação exatos. As indicações de distância também não substituem uma verificação do orçamento óptico para a rota real.

O Linha de transceptores ópticos LuLeey oferece linhas de produtos de 10G e 25G. Escolha a velocidade com base na capacidade do terminal e no link pretendido, e não apenas pelo formato do gabinete.
