LL-L2+MES-425GE2SFP+ 사용자 가이드: 로그인, VLAN 및 웹 관리

이 LL-L2+ME-425GE2SFP+ 사용자 가이드 스위치에 접속하는 방법을 설명합니다 웹 관리 인터페이스를 열고 가장 일반적인 초기 설정을 완료하십시오.

6포트 2.5G L2+ 관리형 이더넷 스위치

LL-L2+MES-425GE2SFP+는 다음과 같은 기능을 갖춘 소형 L2+ 관리형 이더넷 스위치입니다:

• 4개의 10/100/1000/2500Mbps RJ45 포트
• 2 × 10G SFP+ 업링크 포트
• 웹 관리
• vlan
• 링크 집계
• 루프 감지
• 60Gbps 스위칭 용량

이 안내서는 초기 설정 및 기본 네트워크 구성을 위한 것입니다.

1. PC를 스위치에 연결하세요

컴퓨터를 스위치의 RJ45 이더넷 포트 중 하나에 직접 연결하십시오.

웹 관리 페이지를 열기 전에, 컴퓨터에 스위치와 동일한 서브넷에 속하는 IP 주소를 할당하십시오.

기본 스위치 IP

IP 전환: 192.168.2.1

컴퓨터를 다음과 같은 주소로 설정하십시오:

설정	예
IP 주소	192.168.2.100
서브넷 마스크	255.255.255.0
기본 게이트웨이	비워 두거나 192.168.2.1을 입력하세요.

사용하지 마십시오 192.168.2.1 이 주소는 스위치에서 이미 사용 중이므로 컴퓨터에서 사용할 수 없습니다.

2. 연결 상태 확인

웹 UI를 열기 전에, 사용 중인 컴퓨터에서 연결 상태를 테스트해 볼 수 있습니다.

Windows에서 명령 프롬프트를 열고 다음 명령을 입력하세요:

ping 192.168.2.1

만약 다음으로부터 답장을 받게 된다면 192.168.2.1, 컴퓨터와 스위치 간에 통신이 정상적으로 이루어지고 있습니다.

답변이 없으면 다음 사항을 확인해 주세요:

• 이더넷 케이블 연결
• 링크 LED 상태
• PC IP 주소
• 서브넷 마스크
• 다른 기기가 이미 192.168.2.1을 사용하고 있는지 여부

3. 웹 관리 인터페이스에 로그인합니다.

웹 브라우저를 열고 다음을 입력하세요:

http://192.168.2.1

스위치 로그인 페이지가 표시되어야 합니다.

기본 로그인

사용자 이름: 관리자
비밀번호: 관리자

기본 인증 정보가 작동하지 않는 경우, 스위치에 부착된 라벨이나 동봉된 설명서, 또는 구성 정보를 확인하십시오.

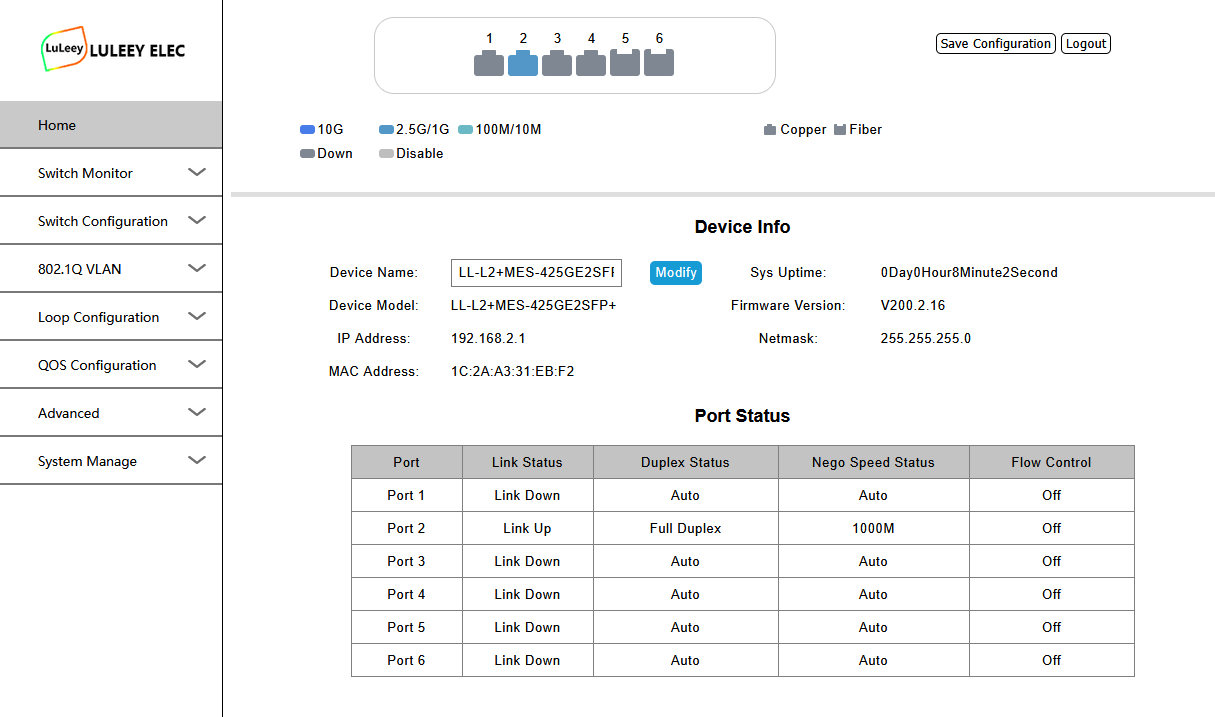

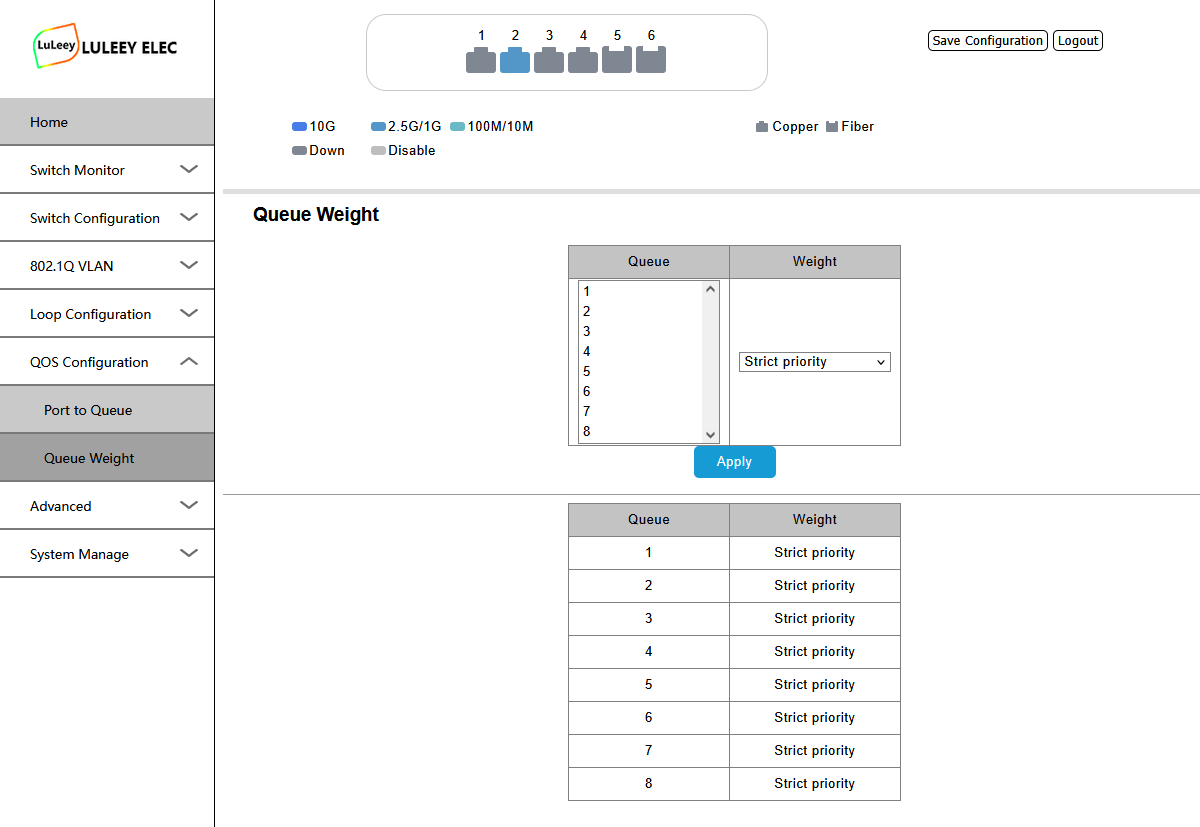

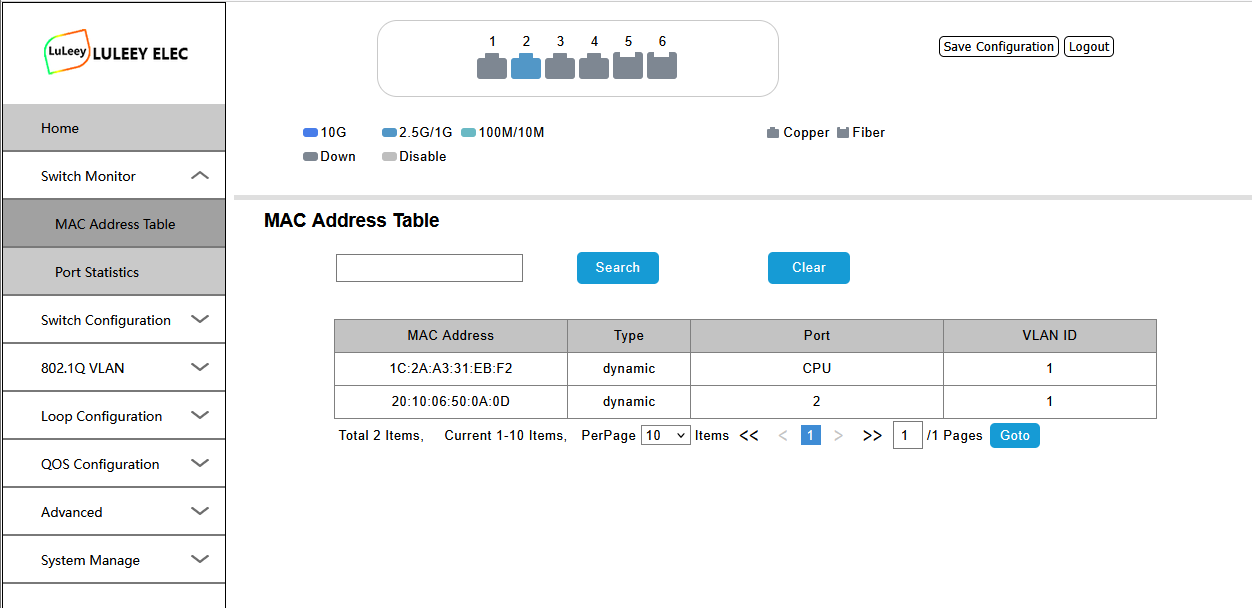

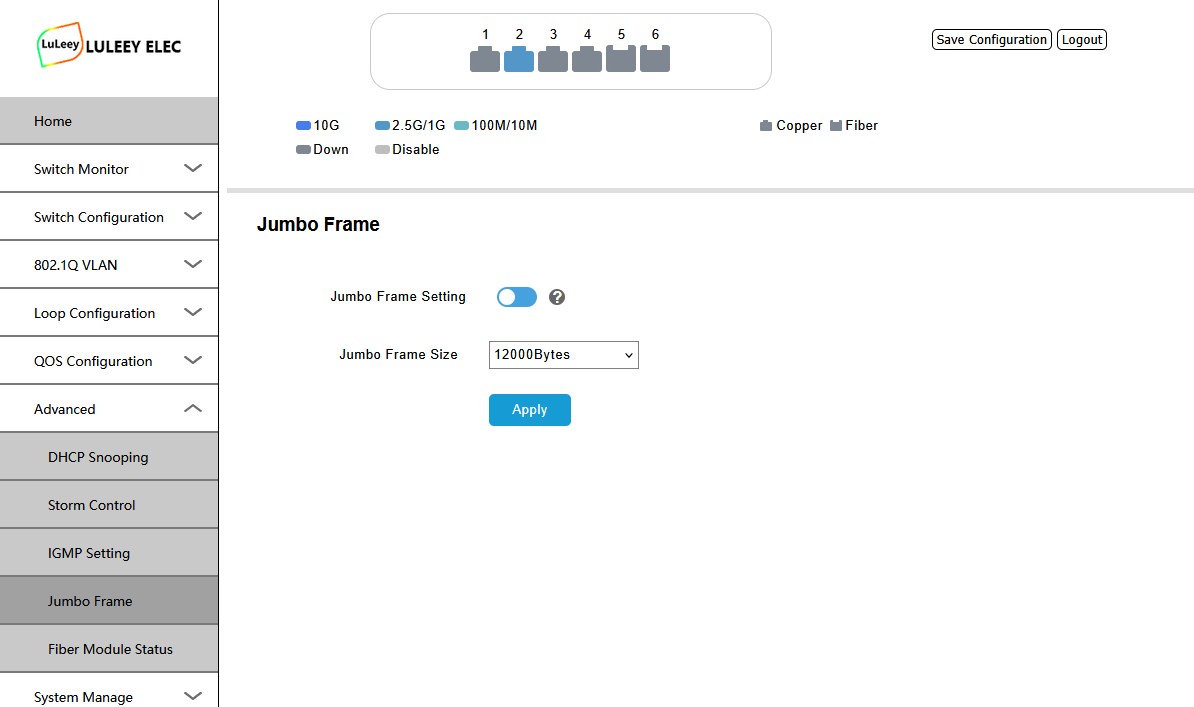

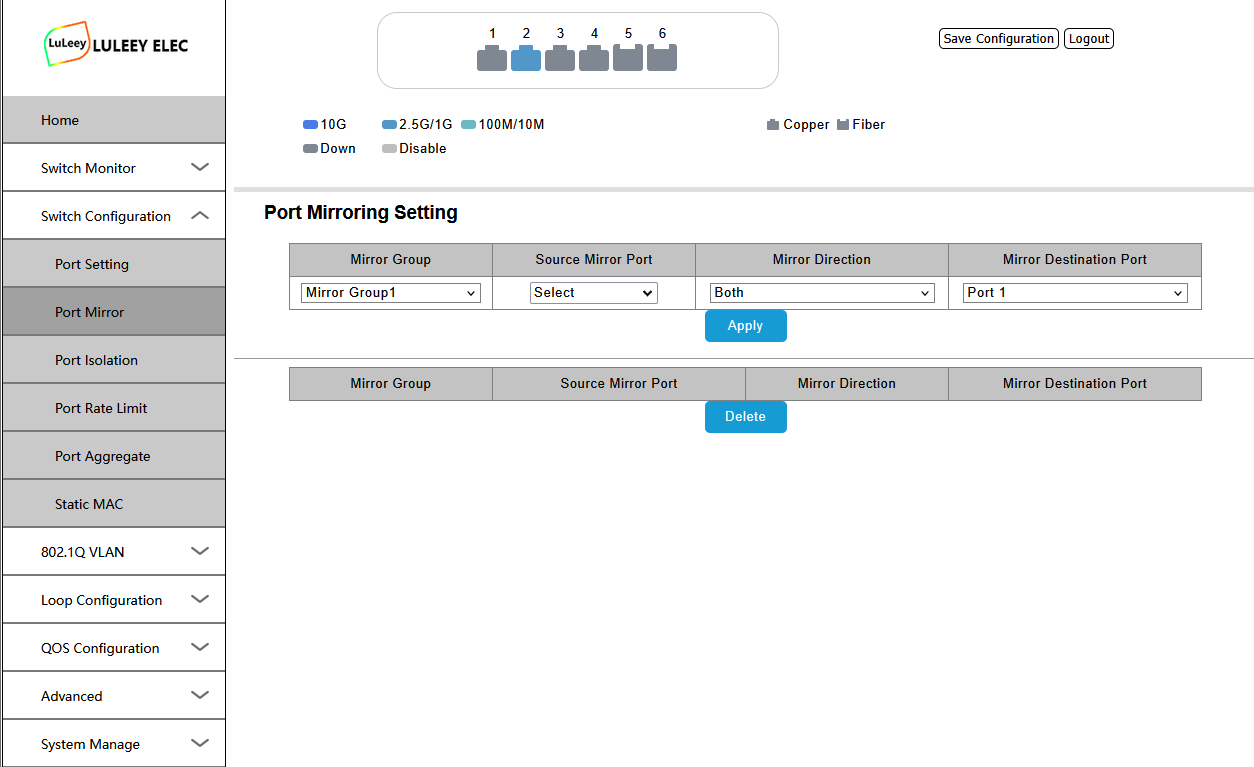

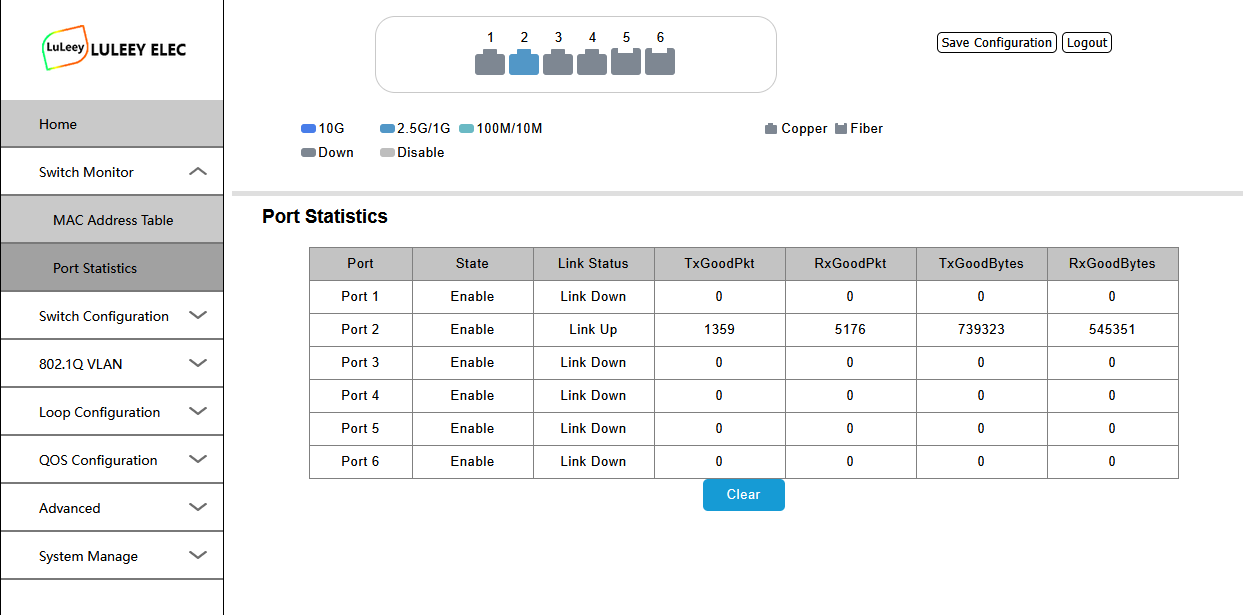

로그인 후 스위치 관리 인터페이스에 접속할 수 있습니다.

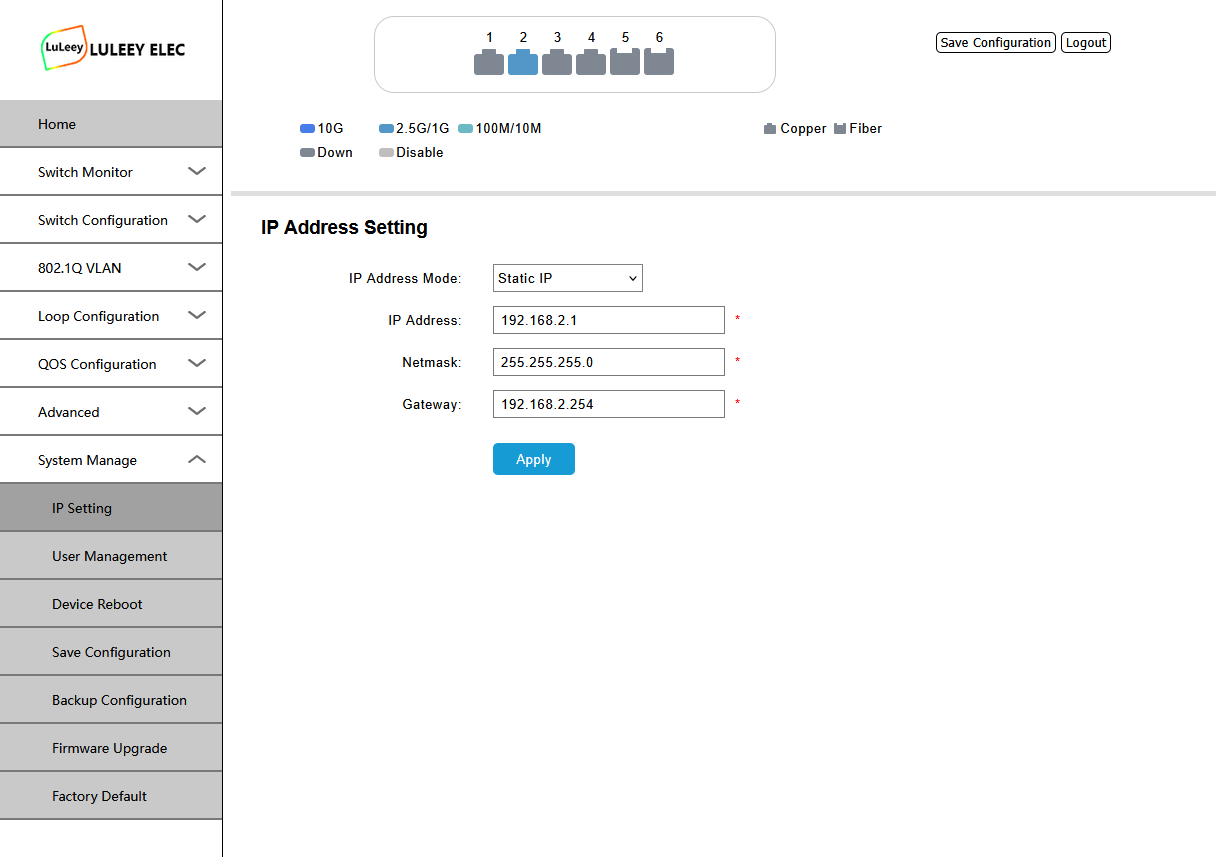

4. 스위치 관리 IP 변경

현재 사용 중인 라우터나 LAN에서도 192.168.2.x 네트워크의 경우, 스위치에 다른 관리용 IP 주소를 할당하는 것이 좋습니다.

예를 들어, 라우터가 다음을 사용하는 경우:

192.168.1.1

스위치를 다음과 같이 구성할 수 있습니다:

192.168.1.20

기존 LAN에서 사용되지 않는 IP 주소를 사용하십시오.

관리용 IP 주소를 변경한 후, 새로운 주소를 사용하여 스위치에 다시 연결하십시오.

중요

IP 주소를 변경하기 전에 다음 사항을 확인하십시오:

• 새로운 IP는 올바른 서브넷에 속해 있습니다.
• 해당 주소는 다른 기기에서 이미 사용되고 있지 않습니다.
• 새로운 관리 IP를 기록합니다.

그렇지 않으면 웹 관리 인터페이스에 일시적으로 접속할 수 없게 될 수 있습니다.

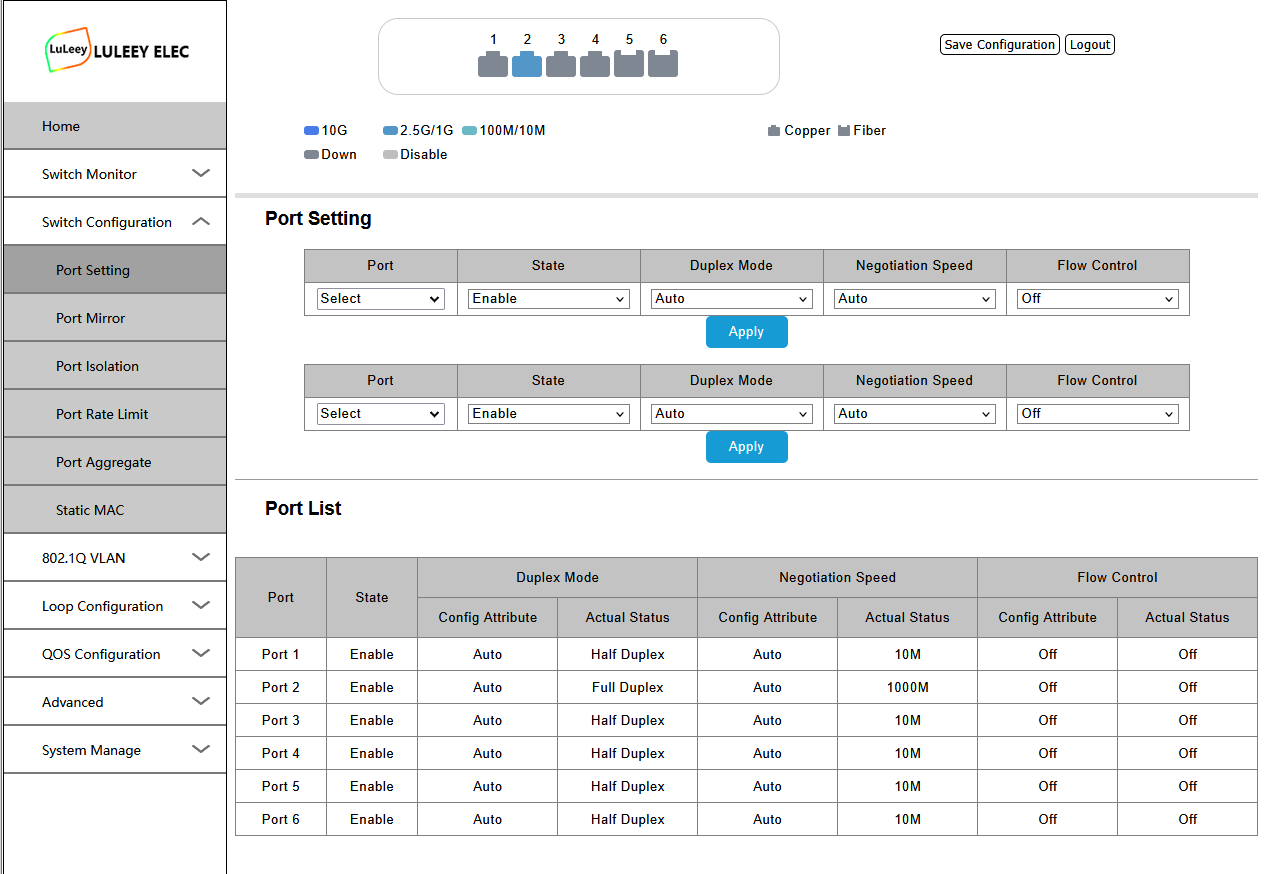

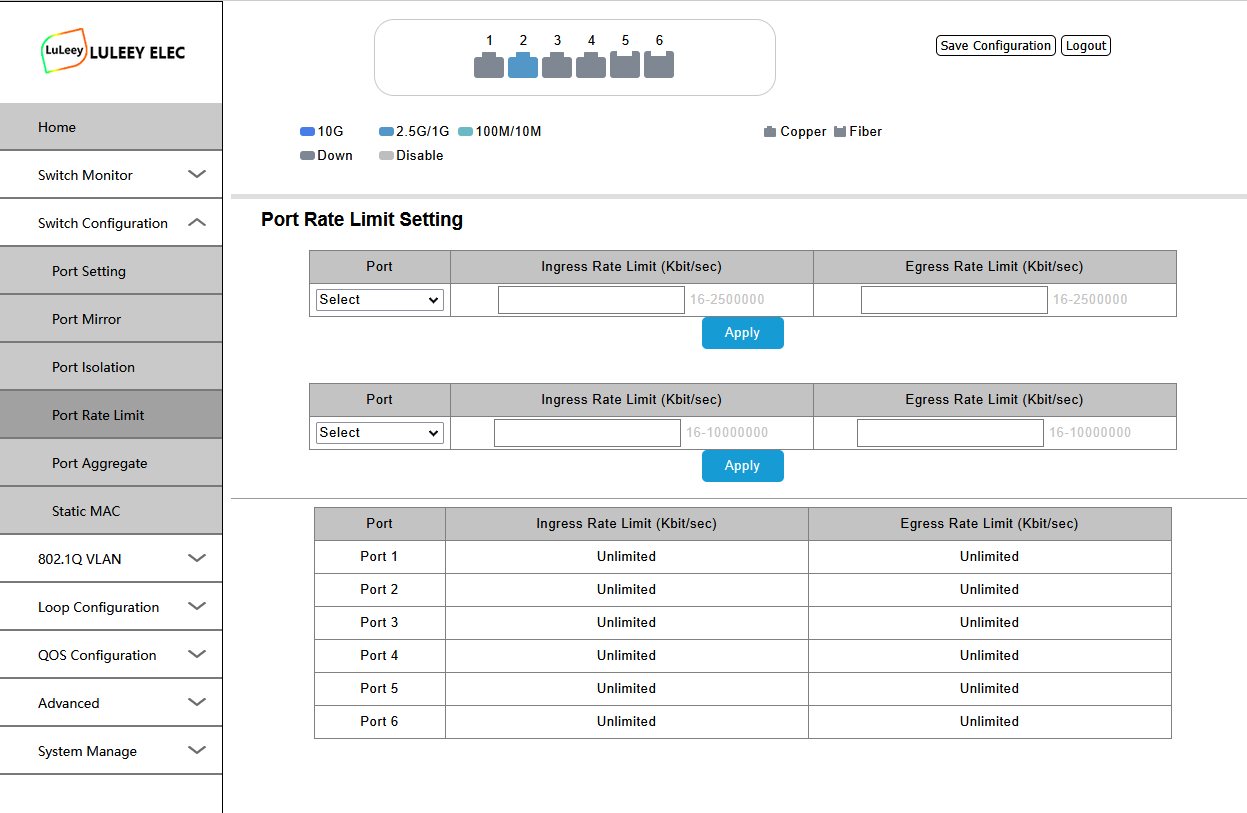

5. RJ45 포트 설정

4개의 RJ45 포트는 최대 2.5Gbps의 이더넷 자동 협상 기능을 지원합니다.

지원되는 속도는 다음과 같습니다:

• 10Mbps
• 100Mbps
• 1Gbps
• 2.5Gbps

일반적인 사용 시에는 속도와 양면 인쇄 설정을 켠 상태로 두십시오. 자동 협상 수동으로 설정해야 할 특별한 이유가 없는 한.

실제로 협상된 속도는 다음 요소에 따라 달라집니다:

• 연결된 기기
• 이더넷 케이블
• NIC 기능
• 포트 구성

2.5Gbps 연결의 경우, 적절한 거리와 케이블 품질이 갖춰진 환경에서는 Cat5e도 사용할 수 있지만, 신규 설치 시에는 일반적으로 Cat6 이상 등급의 케이블을 사용하는 것이 바람직합니다.

6. 10G SFP+ 포트 설정

이 스위치는 고속 연결을 위한 두 개의 SFP+ 업링크 포트를 제공합니다.

대표적인 적용 분야는 다음과 같습니다:

• NAS
• 서버
• 라우터
• 또 다른 이더넷 스위치
• 10G 네트워크 카드
• 광섬유 업링크

연결된 장비에 따라 호환되는 다음을 사용할 수 있습니다:

• SFP+ 광 트랜시버
• DAC 케이블
• AOC 케이블

트랜시버, 광섬유 유형, 파장 및 반대편에 있는 장치가 호환되는지 항상 확인하십시오.

SFP+ 링크가 설정되지 않는 경우, 스위치 포트에 결함이 있다고 단정 짓기 전에 모듈 호환성과 링크 매개변수를 확인하십시오.

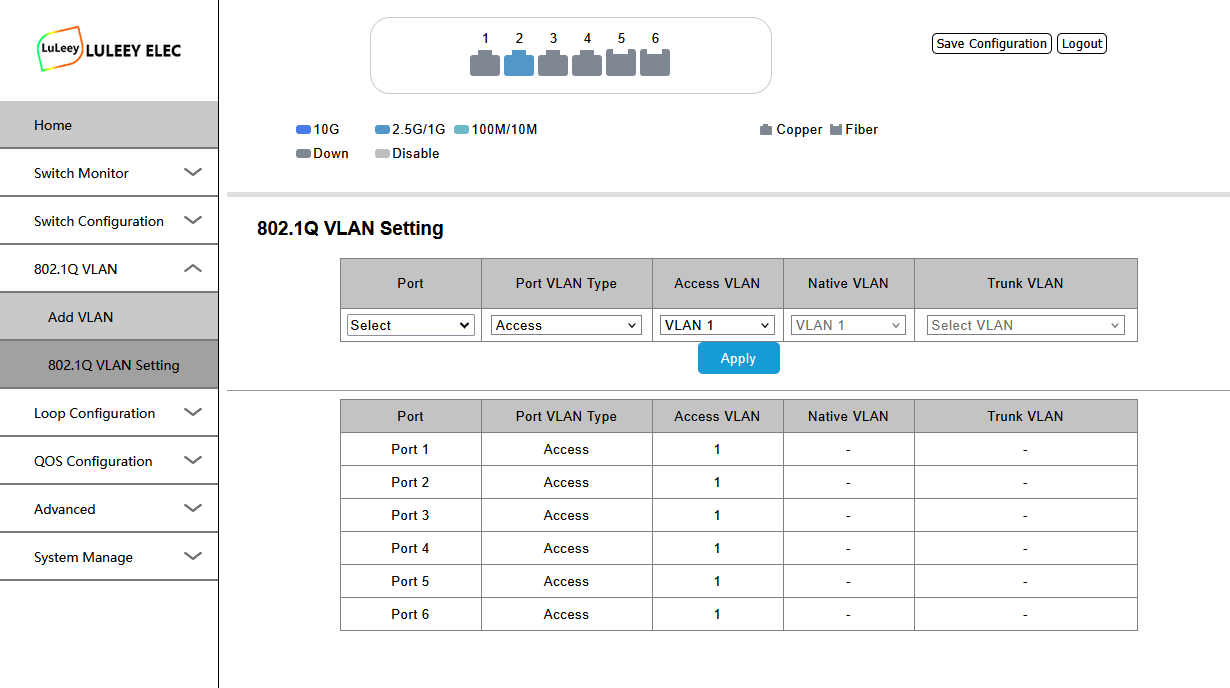

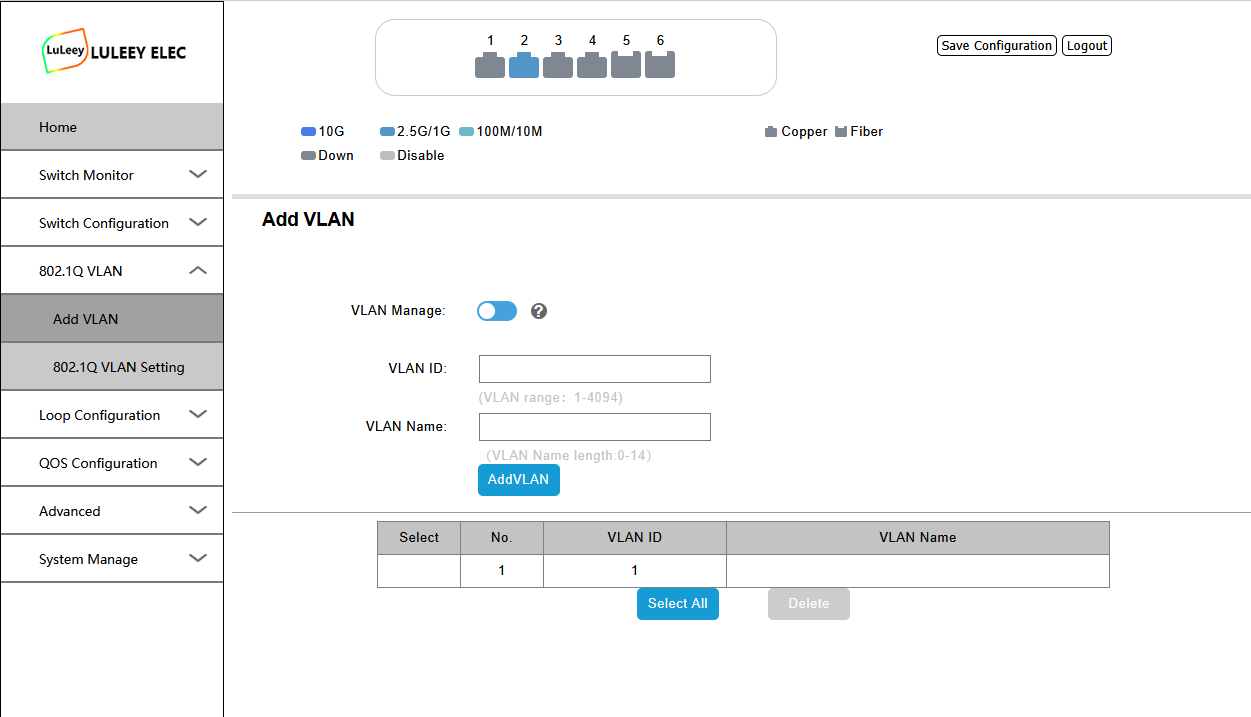

7. VLAN 구성

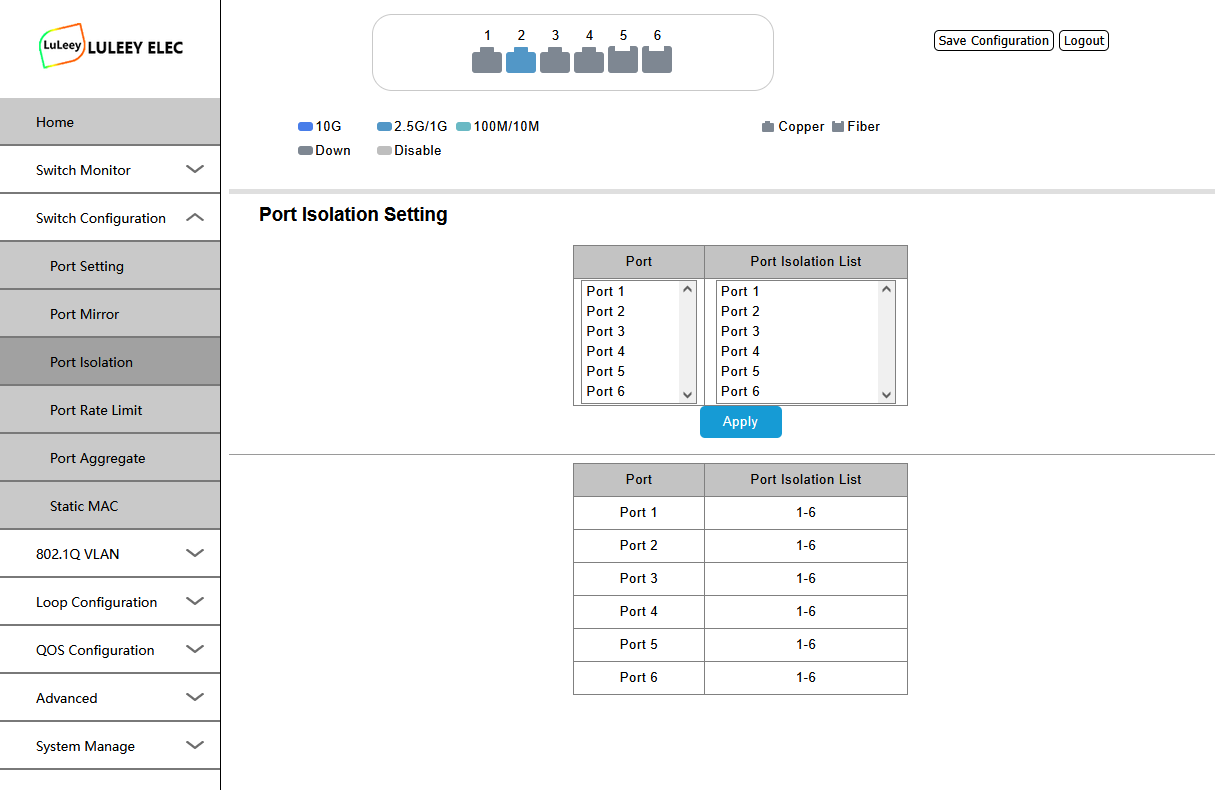

VLAN을 사용하면 동일한 물리적 스위치를 사용하면서도 장치를 서로 다른 논리적 네트워크로 분리할 수 있습니다.

일반적인 예로는 다음을 분리하는 것이 있습니다:

• 홈 네트워크
• 서버
• IoT 기기
• CCTV 카메라
• 방문객용 Wi-Fi

VLAN 설정을 변경하기 전에, 다음 각 포트의 설정을 어떻게 할지 결정하십시오:

• 태그가 지정되지 않은 포트/액세스 포트
• 태그 포트/트렁크 포트

간단한 예시:

포트	장치	VLAN
포트 1	PC	VLAN 10
포트 2	NAS	VLAN 10
포트 3	IoT 기기	VLAN 20
SFP+ 포트	라우터 / 메인 스위치	VLAN 10 + VLAN 20 (태그 지정)

VLAN을 원격으로 구성할 때는 현재 사용 중인 VLAN에서 관리 포트를 제거하지 마십시오. 그렇지 않으면 스위치에 접속할 수 없게 될 수 있습니다.

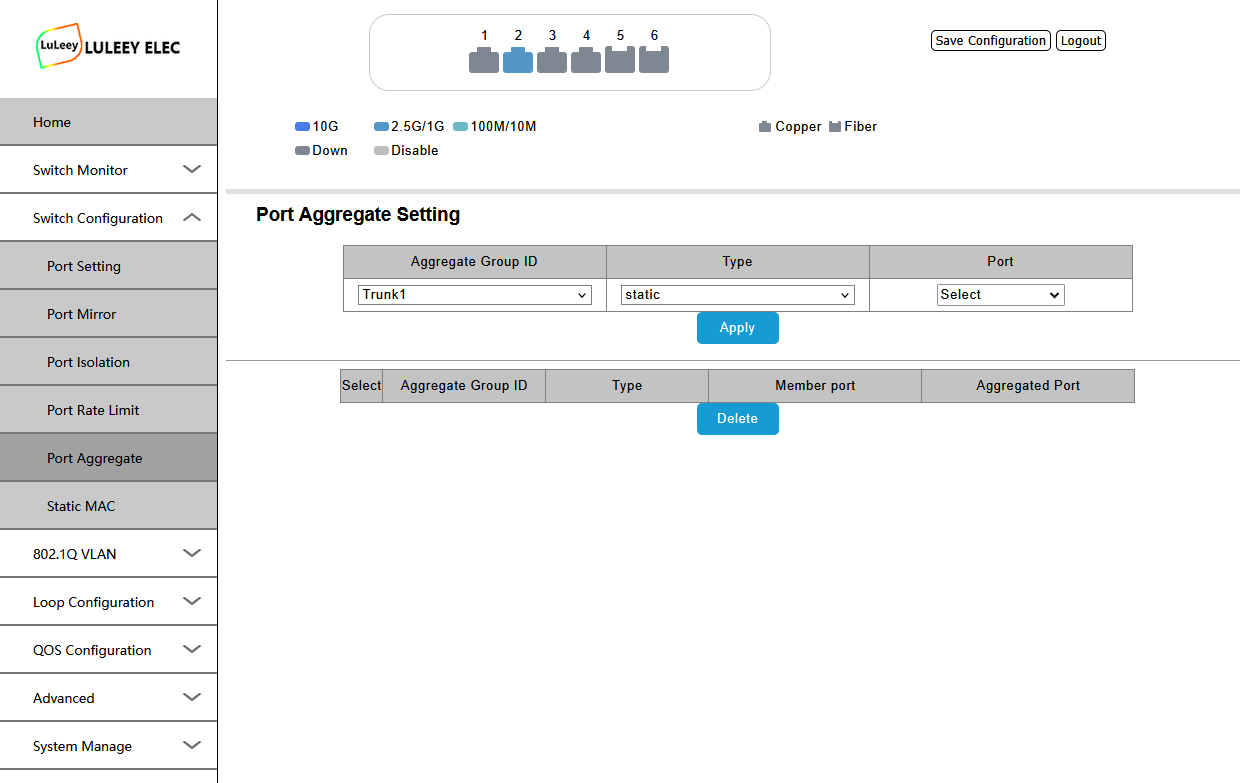

8. 링크 집계

링크 집계 기능을 사용하면 여러 개의 물리적 이더넷 링크를 하나의 논리적 연결로 묶을 수 있습니다.

다음과 같은 장치를 연결할 때 유용할 수 있습니다:

• NAS
• 서버
• 주전원 스위치

연결된 장치도 동일한 집계 방식을 지원해야 합니다.

어그리게이션이나 루프 방지 프로토콜을 구성하지 않은 상태에서 두 스위치 사이에 단순히 두 개의 케이블을 연결하지 마십시오. 이렇게 하면 네트워크 루프가 발생할 수 있습니다.

또한 링크 집계는 일반적으로 하나의 개별 TCP 연결 속도를 두 배로 높여주지는 않는다는 점을 기억하십시오. 링크 집계의 주된 이점은 여러 트래픽 흐름을 여러 링크에 분산시키는 데 있습니다.

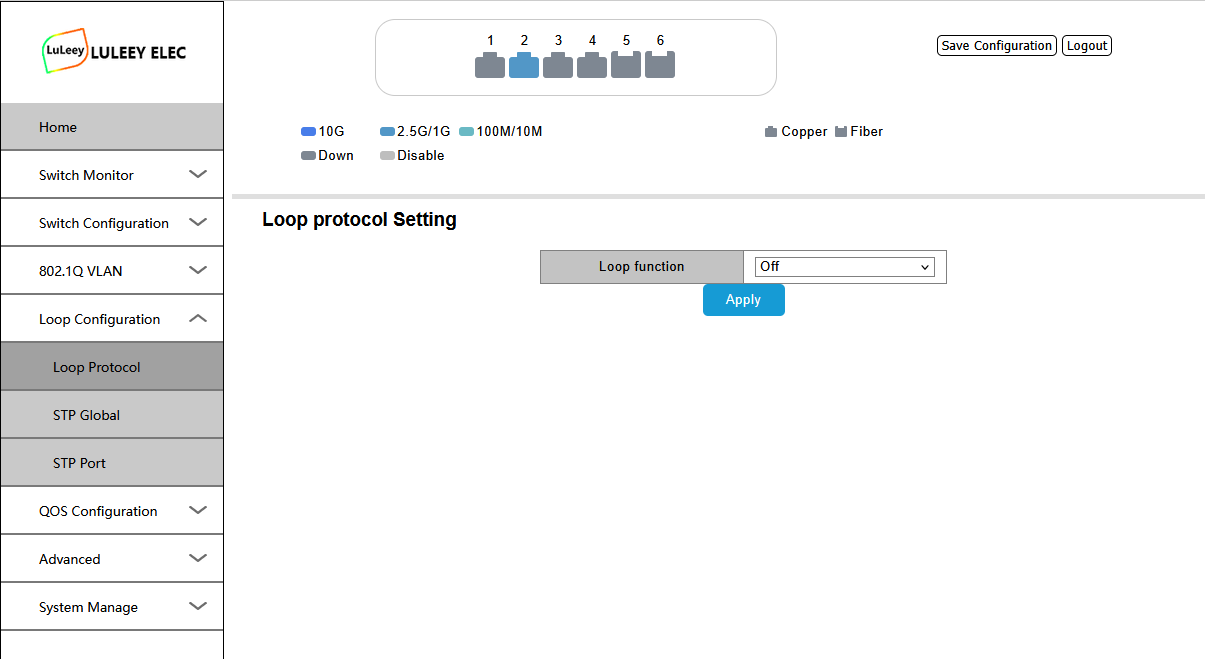

9. 루프 감지

이더넷 포트가 실수로 연결되어 여러 개의 전달 경로가 생성될 경우 네트워크 루프가 발생할 수 있습니다.

대표적인 증상으로는 다음과 같은 것들이 있습니다:

• 매우 높은 네트워크 트래픽
• 네트워크 속도가 극도로 느려지고 있습니다
• 기기 연결 해제
• 스위치 LED가 계속 깜빡임
• LAN 전체가 불안정해지고 있습니다

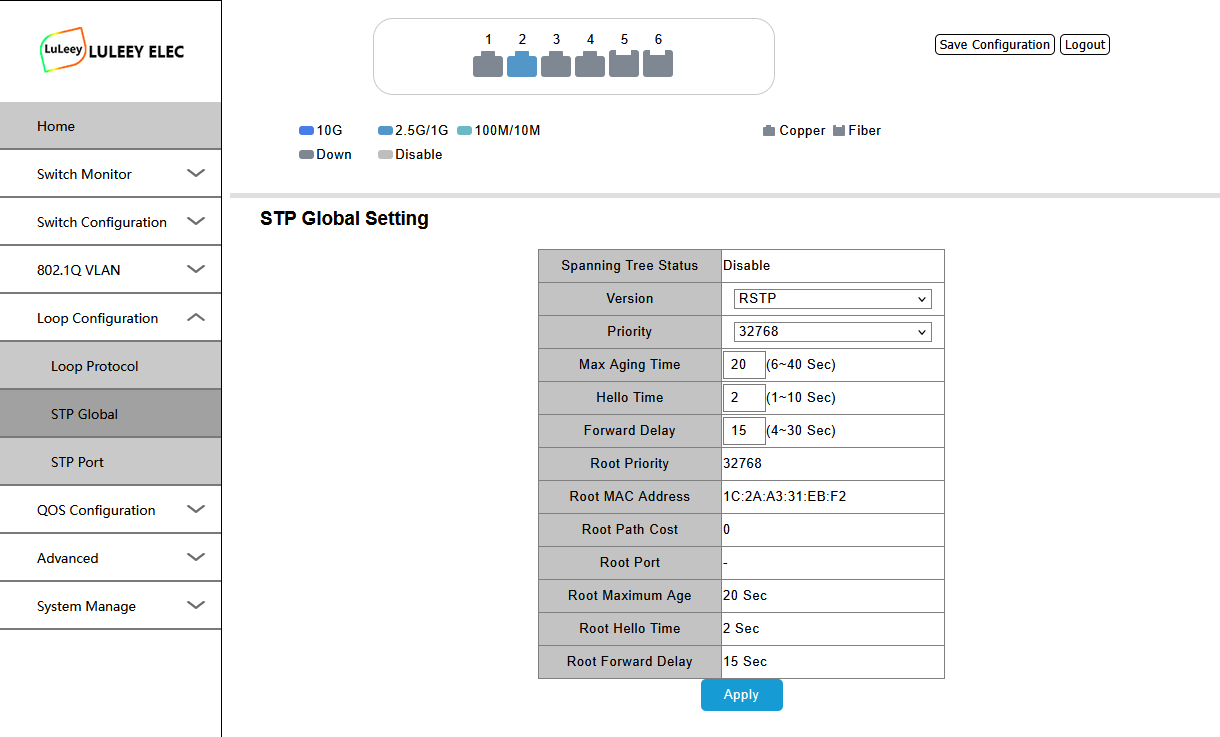

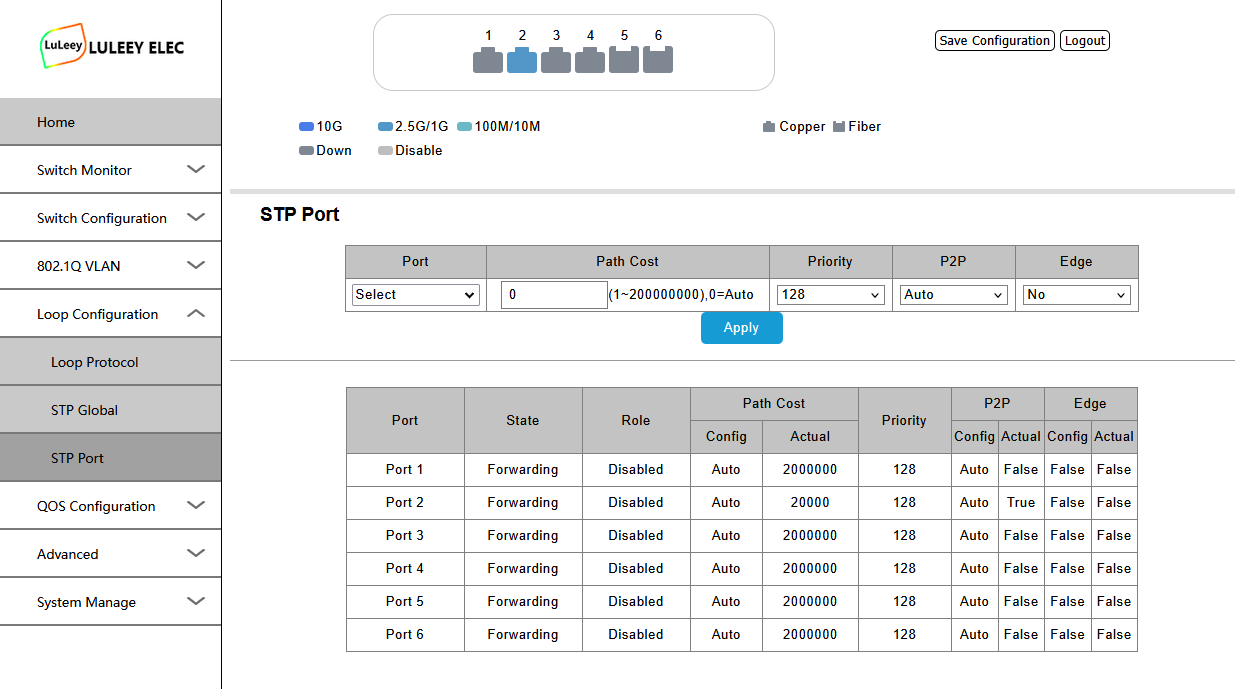

네트워크 토폴로지에 중복 링크가 필요한 경우, 스위치의 사용 가능한 루프 감지 기능이나 스패닝 트리 관련 기능을 활성화하십시오.

스위치 간에 경로가 하나뿐인 간단한 가정용 또는 소규모 사무실 네트워크의 경우, 불필요한 병렬 연결은 피해야 합니다.

10. 구성 저장

웹 관리 인터페이스에서 변경 사항을 적용한 후에는 설정이 저장되었는지 확인하십시오.

일부 관리형 스위치는 다음을 구분합니다:

• 현재 실행 중인 구성
• 저장된 시작 설정

변경 사항이 제대로 저장되지 않으면, 재부팅 후 스위치가 이전 구성으로 돌아갈 수 있습니다.

VLAN이나 관리용 IP와 같은 중요한 설정을 구성한 후, 스위치를 한 번 재시작하고 설정이 정상적으로 유지되는지 확인하십시오.

문제 해결

192.168.2.1을 열 수 없습니다

컴퓨터가 다음과 같은 주소를 사용하고 있는지 확인하십시오:

192.168.2.100 / 255.255.255.0

그렇다면 다음을 시도해 보세요:

ping 192.168.2.1

컴퓨터가 다른 네트워크를 동시에 사용하고 있다면 Wi-Fi를 일시적으로 비활성화하십시오.

로그인 페이지는 열리지만 admin/admin은 작동하지 않습니다

비밀번호가 이전에 변경된 적이 있는지 확인하십시오.

해당 기기가 이전에 설정된 적이 있다면, 현재 로그인 정보는 더 이상 공장 출하 시 기본값이 아닐 수 있습니다.

2.5G 포트는 1G에서만 협상합니다.

확인:

1. 두 기기 모두 2.5GbE를 지원하는지 여부.
2. 이더넷 케이블의 품질.
3. 포트 속도 설정.
4. NIC 드라이버 및 설정.

최종 이더넷 속도는 연결의 양쪽 끝단 모두에 의해 결정됩니다.

SFP+ 포트에 링크가 없습니다

확인:

1. SFP+ 모듈 또는 DAC 호환성.
2. 광섬유 송신/수신 연결.
3. 광학 파장 페어링.
4. 원격 장치 포트 구성.
5. 양쪽 끝단이 모두 선택한 속도를 지원하는지 여부.

양방향(BiDi) 송수신기의 경우, 두 모듈은 서로 상보적인 송신(TX) 및 수신(RX) 파장을 사용해야 합니다.

일반적인 네트워크 예시

간단한 홈 랩 구성은 다음과 같을 수 있습니다:

라우터 → 10G SFP+ → LL-L2+MES-425GE2SFP+ → 2.5G PC / NAS / Wi-Fi AP

두 개의 SFP+ 포트는 고속 업링크로 사용할 수 있으며, 네 개의 2.5G RJ45 포트는 로컬 멀티 기가비트 이더넷 장치를 연결하는 데 사용됩니다.

제품 사양 및 제공되는 버전에 대해서는 다음을 참조하십시오. 6포트 2.5G L2+ 관리형 이더넷 스위치 상품 페이지.
